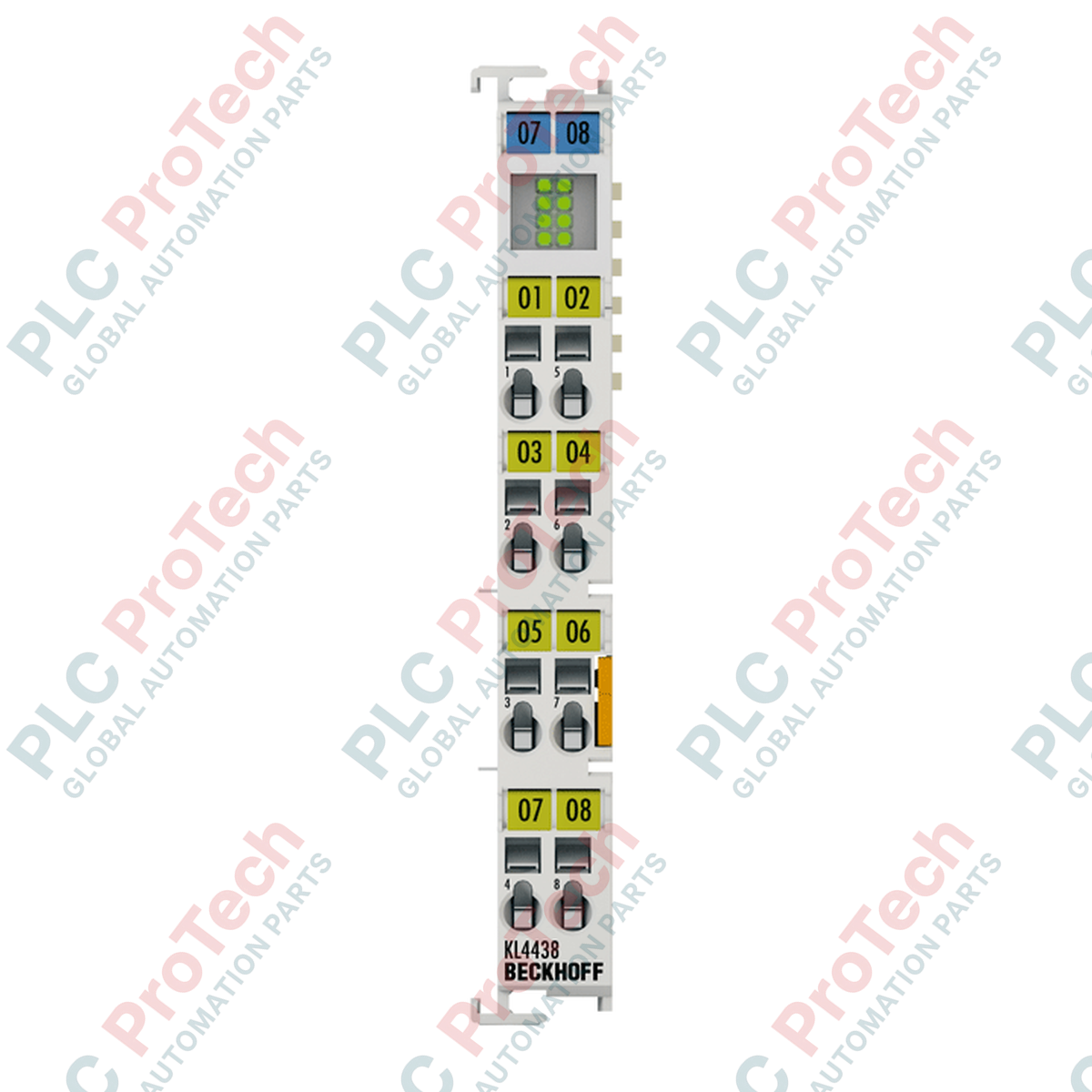

BECKHOFF KL4438 шинен терминал

Описание

BECKHOFF KL4438 е 8-канален аналогов изходен терминал, предназначен за модулната I/O система K-bus. Той преобразува цифрови 16-битови стойности от контролера във физически сигнали на напрежение в диапазона от -10 V до +10 V. Терминалът използва технология за еднокрайни сигнали с обща заземителна връзка, като оптимизира пространството и осигурява осем отделни изхода в стандартен корпус с ширина 12 mm.

Работейки като интерфейс между мрежата за автоматизация и полеви изпълнителни механизми с променливо напрежение, BECKHOFF KL4438 осигурява аналогово управление с висока плътност. Електронната схема е електрически изолирана от системната шина, за да предпазва управляващите компоненти от преходни напрежения и електрически смущения от страната на полето. Състоянието и диагностиката на активните канали се управляват чрез шинния съединител, което осигурява надеждна интеграция в системата за управление.

Характеристики

• Осем аналогови изходни канала, интегрирани в компактен корпус с ширина 12 mm
• Сигнален диапазон от -10 V до +10 V с 12-битова разделителна способност на преобразуване
• Еднокрайна изходна конфигурация с обща заземителна клема
• Аналогови изходи със защита от късо съединение и защита на товара
• Електрическа изолация от 500 V между K-bus и изходните сигнални линии
• Автоматично адресиране и конфигуриране на системата без необходимост от ръчни настройки на превключватели
• Компактен монтаж на DIN шина с пружинни свързващи клеми

Приложения

• Управление на зададени стойности по напрежение за честотни преобразуватели и серво задвижвания
• Управление на пропорционални клапани и системи за физическо позициониране
• Управление на аналогови входове в по-стари машини с променлива скорост
• Интеграция в многоточкови тестови системи, изискващи регулируеми референтни сигнали

Технически спецификации

Указания за монтаж

1. Уверете се, че целият индустриален управляващ шкаф е напълно изключен от захранването, преди да монтирате, демонтирате или свързвате който и да е модул.
2. Проверете корпуса и контактните щифтове на BECKHOFF KL4438 за физическа цялост преди монтажа.
3. Закрепете надеждно терминала върху стандартна 35 mm DIN шина (EN 60715) заедно със системния шинен съединител и други съвместими терминали.
4. Проверете дали контактните повърхности на K-bus са влезли напълно в контакт със съседните модули, за да осигурят непрекъсната комуникация и захранване.
5. Свържете сигналните изходи и референтните заземителни потенциали към клемните точки, като използвате твърд проводник или гъвкави проводници с кабелни накрайници.
6. Включете системата и използвайте интерфейса за конфигуриране на системата за управление TwinCAT, за да сканирате, адресирате и проверите съответствията на I/O сигналите.
