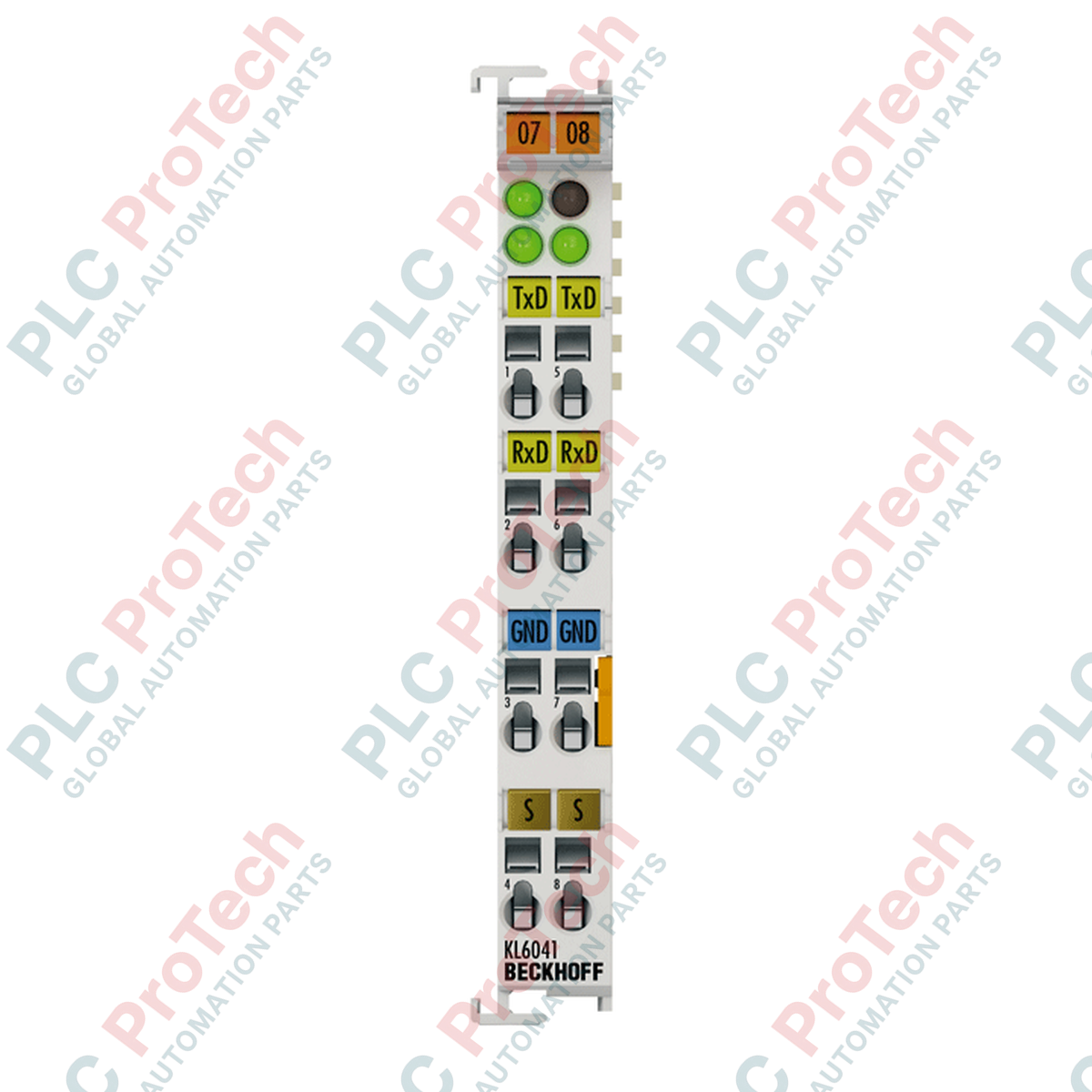

BECKHOFF KL6041 RS422/RS485 сериен интерфейсен шинен терминал

Описание

BECKHOFF KL6041 е високопроизводителен сериен интерфейсен шинен терминал, предназначен за директно свързване на устройства с интерфейси RS422 или RS485 към базирани на K-шина мрежи за автоматизация. Като интелигентен шлюз терминалът позволява на системата да предава и приема серийни потоци от данни независимо от използвания протокол на полевата шина. Тази директна интеграция осигурява надежден обмен на данни с различни периферни устройства, като скенери за баркодове, серийни дисплеи, операторски терминали и специализирани сензори.

Терминалът функционира като активен комуникационен модул, който управлява физическото предаване на данни чрез диференциална сигнализация. Той разполага със специализирани вътрешни буфери за памет, предотвратяващи загубата на данни при периоди на интензивен трафик по шината. Чрез отделяне на серийния комуникационен цикъл от работния цикъл на полевата шина, BECKHOFF KL6041 осигурява стабилно и прецизно предаване на данни, допълнително подпомагано от вградената галванична изолация, която защитава електрониката на вътрешната K-шина от смущения от полевата страна.

Характеристики

• Съвместимост с два интерфейса, поддържаща серийна комуникация RS422 и RS485.
• Режими за пренос на данни в пълен дуплекс и полудуплекс.
• Диференциално предаване на сигнала за минимизиране на електромагнитните смущения.
• Вграден импеданс на линията от 120 ома за съгласуване със стандартни комуникационни кабели.
• Вградени буфери за данни, включващи 1024-байтов буфер за приемане и 128-байтов буфер за предаване.
• Галванично разделяне с номинално напрежение 500 V между вътрешната K-шина и сигналните линии на полевата страна.
• Променлива ширина на процесния образ до 22 байта потребителски данни.
• Директно захранване чрез K-шината, което премахва необходимостта от външни захранващи контакти.

Приложения

• Интегриране на наследени серийни устройства, включително скенери за баркодове, везни и принтери за етикети.
• Серийни комуникационни връзки RS422/RS485 от точка до точка на дълги разстояния до приблизително 1000 метра.
• Свързване на панели за операторски интерфейс и индустриални серийни дисплеи.
• Свързване с патентовани серийни контролери и измервателни устройства на трети страни.

Технически спецификации

Общи сведения

Електрически характеристики и характеристики на буферите

Механични и климатични характеристики

Съответствие и сертификати

Указания за монтаж

1. Уверете се, че системата е напълно обезточена и всички захранвания са изключени, преди да започнете монтажа.
2. Проверете дали номерът на модела съответства на KL6041 и огледайте корпуса на клемата за видими признаци на повреди при транспортиране.
3. Монтирайте клемата върху стандартна 35 mm DIN шина, като я щракнете на място и се уверите, че страничните канали за взаимно свързване са правилно подравнени със съседните клеми.
4. Осигурете надеждно механично заключване и правилен контакт на K-bus със съседните клеми на шината.
5. Свържете серийните сигнали RS422 или RS485 към клемните точки чрез комуникационен кабел с усукани двойки. Осигурете правилно терминиране с вътрешния импеданс от 120 ома, ако това се изисква от топологията на мрежата.
6. Заземете правилно екраните на кабелите, за да предотвратите електрически шум и влошаване на сигнала.
7. Включете отново системата K-bus и конфигурирайте параметрите на серийната комуникация (скорост на предаване, четност, стопови битове) чрез TwinCAT или стандартния софтуер за конфигуриране на контролера.

Препоръки за замяна

При замяна на съществуващ BECKHOFF KL6041 първо изолирайте електрозахранването на цялата станция. Отбележете и документирайте конфигурацията на клемите и физическите кабелни връзки, преди да отстраните повредения модул. За заменящия модул не е необходимо задаване на хардуерен адрес, тъй като конфигурационните параметри се записват автоматично от Bus Coupler или контролера по време на инициализацията.
