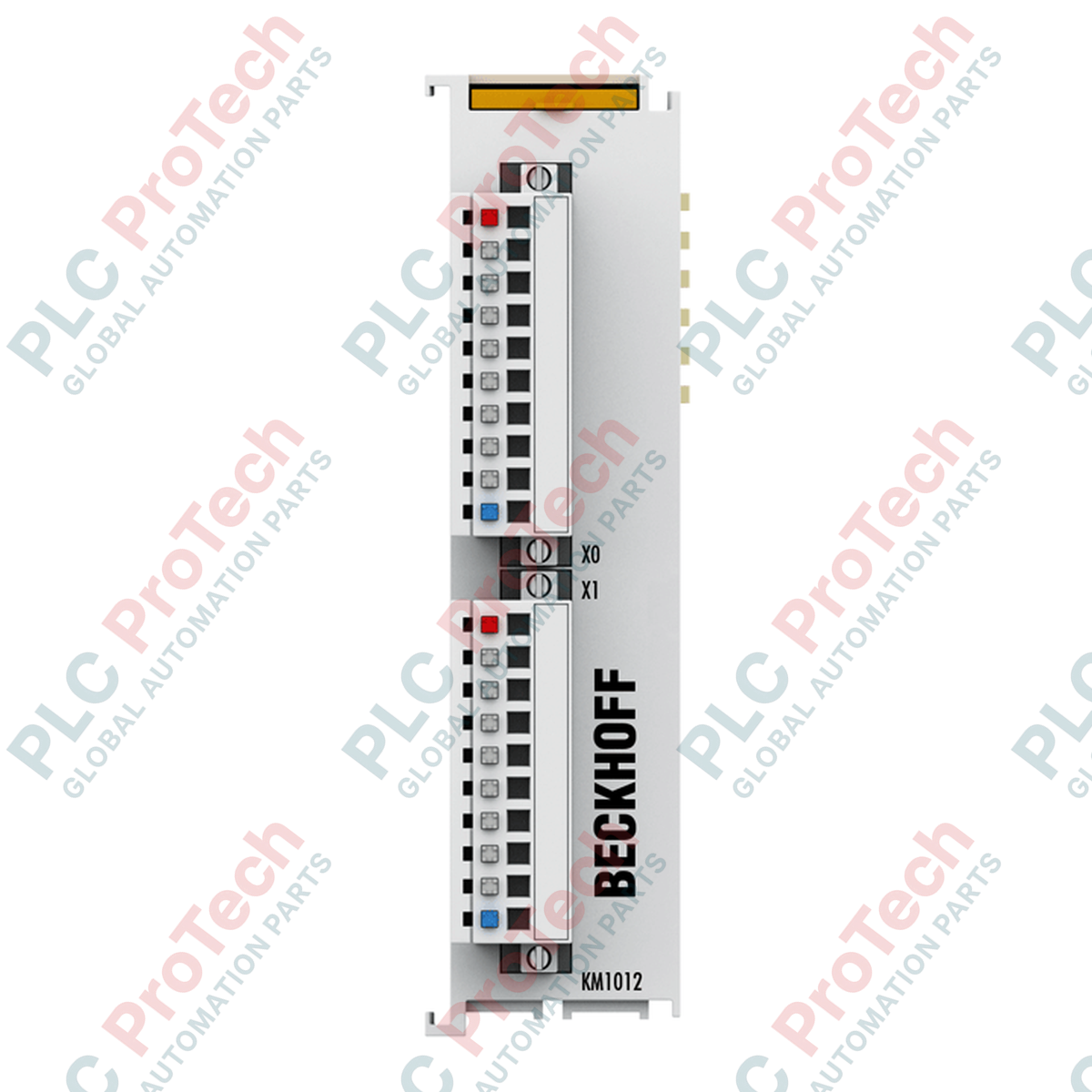

Модулът за компактни шинни терминали Beckhoff KM1012-0001 осигурява интерфейс за щекерно свързване с 1-проводникова система, оптимизиран за пространствено ограничени командни шкафове, и свързва шестнадесет двоични управляващи сигнала с напрежение 24 V DC към централната задна шина K-bus. Този модул предава електрически изолирани цифрови входове директно към контролера за автоматизация от по-високо ниво, като съответства на интеграционния процес на стандартните шинни терминали Beckhoff K-bus. Чрез включването на шестнадесет отделни входни канала в два щекерни конектора модулът значително намалява необходимото пространство върху DIN шината, като същевременно запазва целостта на сигнала при силни електромагнитни смущения.
| Код за поръчка | Конфигурация на окабеляването | Индикация със светодиод за състоянието | Състояние на конектора |
|---|---|---|---|
| KM1012-0000 | 1-проводникова система | Не | Не е включен (само базов модул) |
| KM1012-0001 | 1-проводникова система | Не | Включен 1-проводников щекерен конектор |
| KM1012-0002 | 1-проводникова система | Да (вградени светодиоди) | Включен 1-проводников щекерен конектор със светодиоди |
| KM1012-0004 | 3-проводникова система | Да (вградени светодиоди) | Включен 3-проводников щекерен конектор със светодиоди |
| Производител | Beckhoff Automation GmbH & Co. KG |
| Страна на произход | Германия |
| Брой входове | 16 (разделени на 2 групи по 8 канала) |
| Номинално захранващо напрежение | 24 V DC (-15% / +20%) |
| Сигнално напрежение (състояние 0) | -3 V DC до +5 V DC (EN 61131-2, тип 1) |
| Сигнално напрежение (състояние 1) | 15 V DC до 30 V DC (EN 61131-2, тип 1) |
| Време на входния филтър | Обикновено 0,2 ms |
| Номинален ток на входа | Обикновено 5 mA |
| Консумиран ток (K-bus) | Обикновено 3 mA |
| Консумиран ток (захранващи контакти) | Няма (несвързан) |
| Изолационно напрежение | 500 V RMS (K-bus към полевия потенциал) |
| Разрядност на процесния образ | 16 входа |
| Технология на свързване | Ниво на щекерно свързване, 1-проводникова система |
| Сечение на проводника | 0,08 mm до 1,5 mm (едножилен или многожилен проводник) |
| Дължина на оголване на проводника | 8 mm |
| Размери (W x H x D) | 26,5 mm x 100 mm x 71 mm |
| Диапазон на работната температура | 0 degC до +55 degC |
| Диапазон на температурата на съхранение | -25 degC до +85 degC |
| Диапазон на относителната влажност | 95%, без кондензация |
| Екологични стандарти | Съответства на EN 60068-2-6 / EN 60068-2-27 (вибрации/удар) |
| Степен на защита | IP20 (при променливо монтажно положение) |
| Сертификати | CE |
| Тегло при транспортиране (изчислено) | 0,25 kg |
| Размери на опаковката (изчислени) | 120 mm x 80 mm x 40 mm |
| Клема / извод | Разпределение по групи | Описание на функцията / сигнала |
|---|---|---|
| Конектор 1 (изводи 1–8) | Входна група A | Цифрови входове 1 до 8 (стандартни 24 V DC) |
| Конектор 2 (изводи 1–8) | Входна група B | Цифрови входове 9 до 16 (стандартни 24 V DC) |
KM1012-0001 се доставя стандартно с 1-жилна система от щепелни конектори. Той е напълно обратно съвместим и взаимозаменяем в конфигурации на TwinCAT с базовия модел (KM1012-0000), след свързване на съответния физически конектор. Ако е необходима обратна връзка за състоянието директно върху лицевата страна на клемата, обмислете преминаване към модела KM1012-0002, който има идентичен образ на процеса и габарити, но включва вградени диагностични светодиоди.
Тъй като този модул използва схема с високоплътна 1-жилна връзка, на борда няма захранващи контакти за подаване на захранване към сензорите. За свързване на пасивни 2-жилни или 3-жилни полеви сензори към шината трябва да се интегрират външни клеми за разпределение на потенциала, например Beckhoff KL9184 или KL9187. Липсата на общ обратен заземяващ проводник към захранващата шина на сензорите ще доведе до плаващи входове и периодични промени на състоянието.
При оголване на проводниците на сензорите спазвайте стриктно дължина на оголване 8 mm. По-късото оголване ще доведе до ненадежден контакт в пружинните клеми, което може да причини спорадично отпадане на входове, докато прекомерно оголените кабели създават риск от късо съединение при плътно разположени конекторни масиви. Винаги проверявайте дали щепелният конектор е надеждно фиксиран в корпуса на клемната основа, преди да подадете захранване към K-bus шината.
КРИТИЧНО ПРЕДУПРЕЖДЕНИЕ:
Изключете всички първични захранвания на полевата апаратура и захранванията на K-bus задната шина, преди да монтирате, демонтирате или окабелявате модула. Работата по оборудване под напрежение крие риск от критична повреда на интегралните схеми за комуникация на задната шина и може да доведе до непредвидими състояния на системата.
