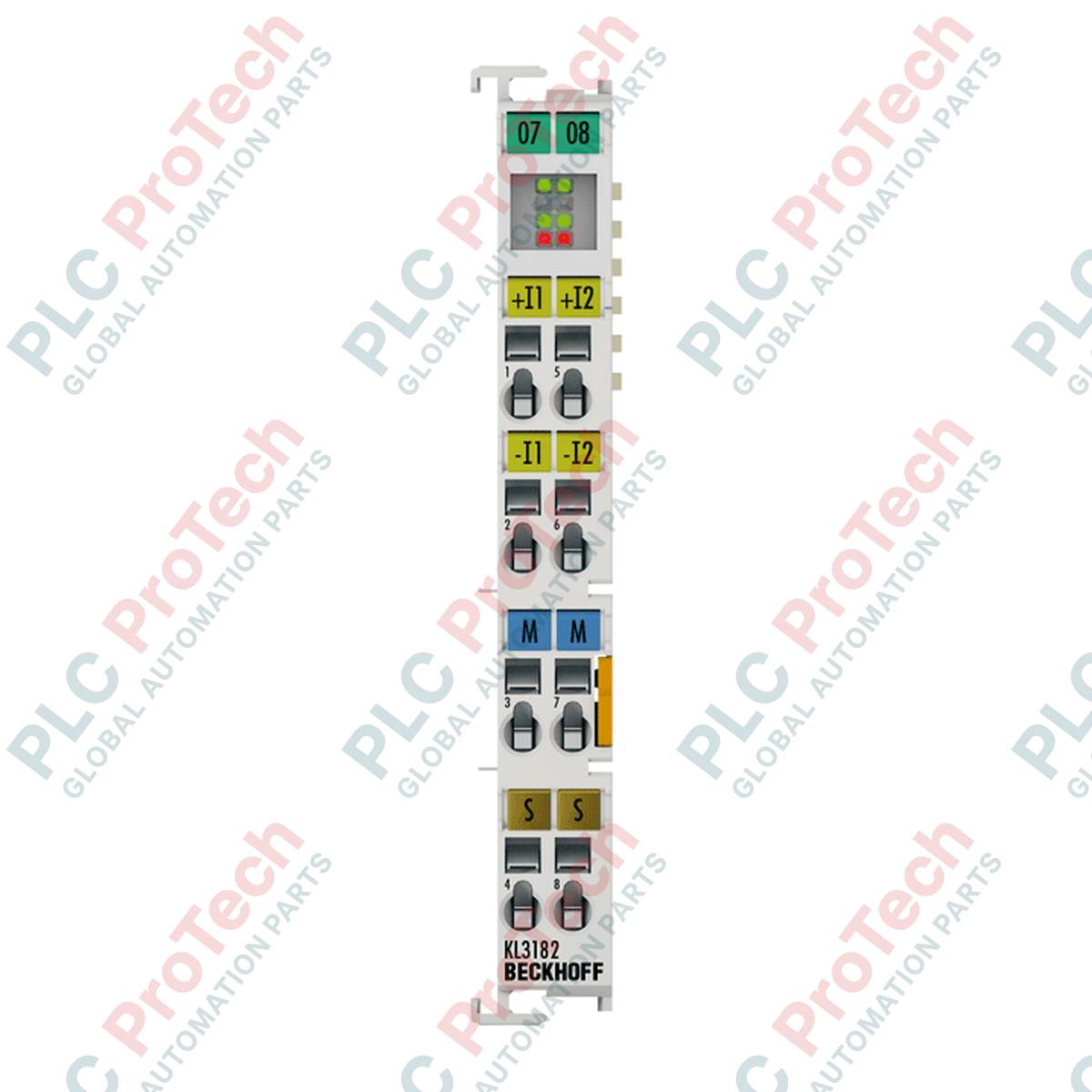

BECKHOFF KS3182 шинен терминал с аналогов вход

SKU KS3182

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS3182
Country of origin:Германия
Product Type: Автобусни терминали
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Описание

BECKHOFF KS3182 е високоточен 2-канален аналогов входен Bus Terminal, предназначен за прецизно измерване на диференциални сигнали за напрежение в диапазона от -2 V до +2 V. Работейки в системата K-bus, този модул дигитализира аналогови технологични сигнали с висока разделителна способност от 16 бита, осигурявайки надеждна работа при взискателни индустриални измервателни задачи. Клемата разполага със сменяема конструкция за окабеляване, която улеснява поддръжката и монтажа на окабеляването в сравнение със стандартните клемни корпуси.

Оборудван с галванична изолация между входните канали и K-bus, BECKHOFF KS3182 защитава чувствителната управляваща електроника от аномалии в напрежението от полевата страна. Конфигурируемите параметри, като времената за преобразуване и вътрешните софтуерни филтри, позволяват на инженерите да адаптират поведението на клемата към конкретната динамика на системата и условията на сигнала.

Характеристики

Два диференциални аналогови входни канала за високоточни измервания на напрежение.
16-битова разделителна способност при аналогово-цифрово преобразуване за прецизна обработка на сигналите.
Сменяема технология за свързване (клемен корпус от серия KS) за бърза смяна на окабеляването без инструменти.
Вградена галванична изолация от 500 V между K-bus и входните сигнали.
Конфигурируем филтър 50 Hz и регулируемо време за преобразуване от 140 ms.
Директна интеграция в системата Beckhoff K-bus с диагностика на състоянието.

Приложения

Прецизен мониторинг на напрежението и обработка на диференциални сигнали в индустриалната автоматизация.
Свързване на сензори с диференциален изход в контролни шкафове.
Децентрализирани системи за събиране на данни, използващи архитектурата Beckhoff K-bus.
Общи конфигурации на изпитателни стендове и среди за технологично инженерство.

Технически спецификации

Сигнал и I/O

Параметър	Спецификация
Брой входове	2 диференциални входа
Сигнално напрежение	-2 до +2 V
Разделителна способност	16 bit
Грешка при измерване	< ±0.05% (спрямо стойността на пълния обхват)
Вътрешно съпротивление	> 70 kOhm
Напрежение в общ режим UCM	Макс. 10 V
Време за преобразуване	140 ms (конфигурируемо)
Филтър	50 Hz (конфигурируемо)

Електрически данни

Параметър	Спецификация
Захранване	Чрез K-bus
Текуща консумация на K-bus	Тип. 85 mA
Консумация на ток на захранващите контакти	Не се използва
Електрическа изолация	500 V (K-bus/сигнално напрежение)
Ширина на бита в изображението на процеса	Вход: 2 x 16-битови данни (опционално 2 x 8-битови данни за управление/статус)

Физически и механични характеристики

Параметър	Спецификация
Конструктивно изпълнение	Клемен корпус с щепселно ниво за окабеляване
Свързване на окабеляването	Задействане на пружината с отвертка
Сечение на свързването (едножилен проводник)	0.08 до 1.5 mm² (AWG 28...16)
Сечение на свързването (многожилен проводник)	0.08 до 1.5 mm² (AWG 28...16)
Сечение на свързването (гъвкав проводник)	0.14 до 1.5 mm² (AWG 26...16)
Дължина на оголване	9 до 10 mm
Размери (W x H x D)	12 mm x 100 mm x 68 mm
Тегло	Прибл. 0.07 kg (70 g)
Монтаж	35 mm DIN шина, съответстваща на EN 60715, със заключване

Условия на околната среда и сертификати

Параметър	Спецификация
Работна температура	0 degC до +55 degC
Температура на съхранение	-25 degC до +85 degC
Относителна влажност	95%, без кондензация
Устойчивост на вибрации/удари	Съответства на EN 60068-2-6 / EN 60068-2-27
Устойчивост на електромагнитни смущения/емисии	Съответства на EN 61000-6-2 / EN 61000-6-4
Степен на защита	IP20
Одобрения/маркировки	CE, UL, ATEX
Маркировка Ex	II 3 G Ex nA IIC T4 Gc

Връзки / интерфейси

Клемна точка	Функция
Вход 1+	Положителен аналогов вход, канал 1
Вход 1-	Отрицателен аналогов вход, канал 1
Екранировка 1	Канал 1 за свързване на екранировката
Вход 2+	Положителен аналогов вход, канал 2
Вход 2-	Отрицателен аналогов вход, канал 2
Екранировка 2	Канал 2 за свързване на екранировката

Указания за монтаж

Уверете се, че системният контролер и всички захранващи устройства, свързани към K-bus и полевото окабеляване, са напълно обезточени, преди да започнете монтажа.
Монтирайте шинния терминал върху стандартна 35 mm DIN шина, съответстваща на EN 60715, като се уверите, че заключващият механизъм щраква надеждно.
Вкарайте проводниците на полевите сигнали в щепселния клемен блок с помощта на съвместима отвертка, за да задействате контактите с пружинна скоба. Проверете дали дължината на оголената жица е между 9 и 10 mm.
Свържете екранировките директно към подходящ потенциал на заземяване, за да сведете до минимум електромагнитните смущения на аналоговите сигнални входове.
Подайте захранване към системата и проверете активността на диагностичния светодиод, за да се уверите в нормалната комуникация с шинния съединител или главния контролер.

FAQ

Каква е основната разлика между шинните терминали Beckhoff KS3182 и KL3182?

BECKHOFF KS3182 разполага с плъгваемо ниво на окабеляване, което позволява целият блок за окабеляване да бъде отделен от основния корпус, докато KL3182 използва стандартни неподвижни клеми, което улеснява подмяната и инсталирането на модула в системи с високи изисквания за непрекъсната работа.

Какъв тип сигнал и какъв диапазон на напрежението поддържа BECKHOFF KS3182?

BECKHOFF KS3182 е предназначен за измерване на диференциални аналогови сигнали за напрежение в диапазона от -2 V до +2 V с отлична измервателна грешка под ±0,05% спрямо стойността на пълния обхват.

Изисква ли BECKHOFF KS3182 външно захранване от 24 V за вътрешната си електроника?

Не, BECKHOFF KS3182 получава цялата необходима работна мощност директно от вътрешната K-шина (обикновено 85 mA), което означава, че не черпи ток от силовите контакти на съседните терминали.

Какви са времето за преобразуване и настройката на филтрирането по подразбиране за KS3182?

BECKHOFF KS3182 има време за преобразуване по подразбиране от 140 ms и интегриран филтър 50 Hz, като и двете настройки могат да се конфигурират чрез софтуер за оптимизиране на скоростта или потискането на шума.
