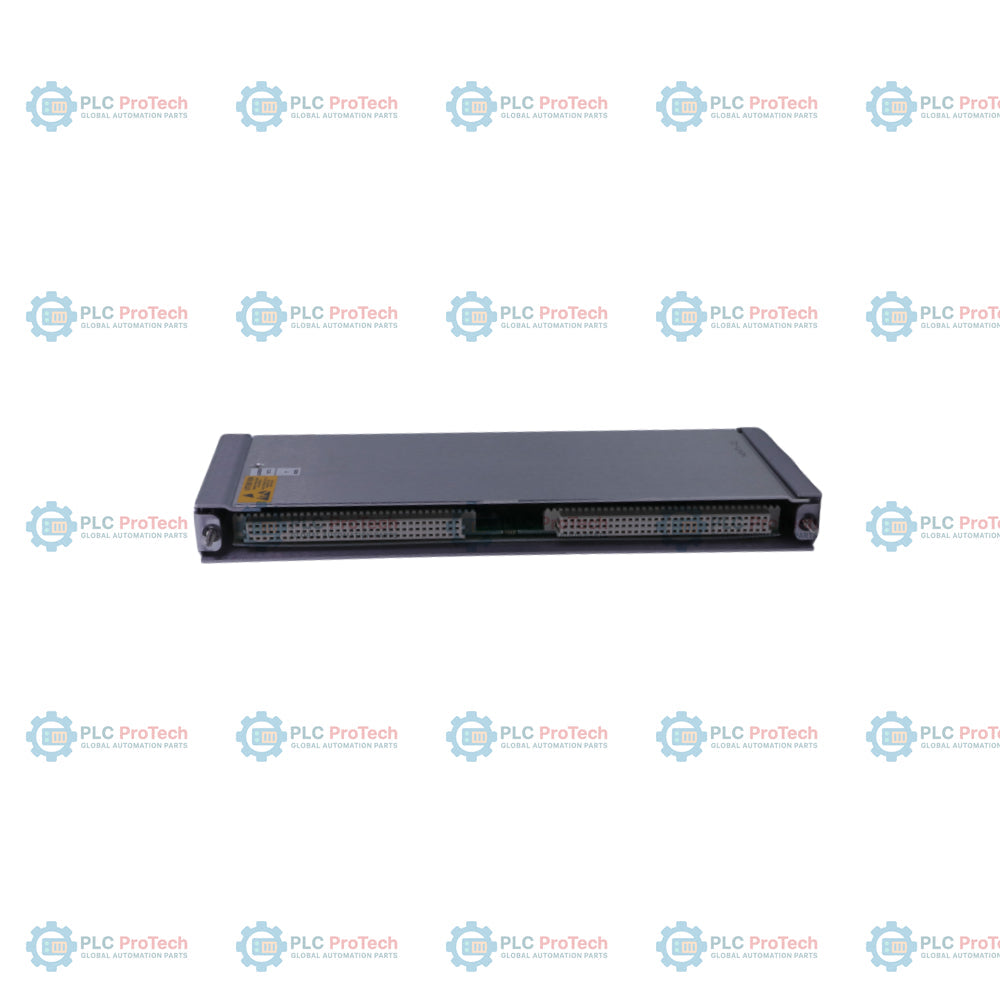

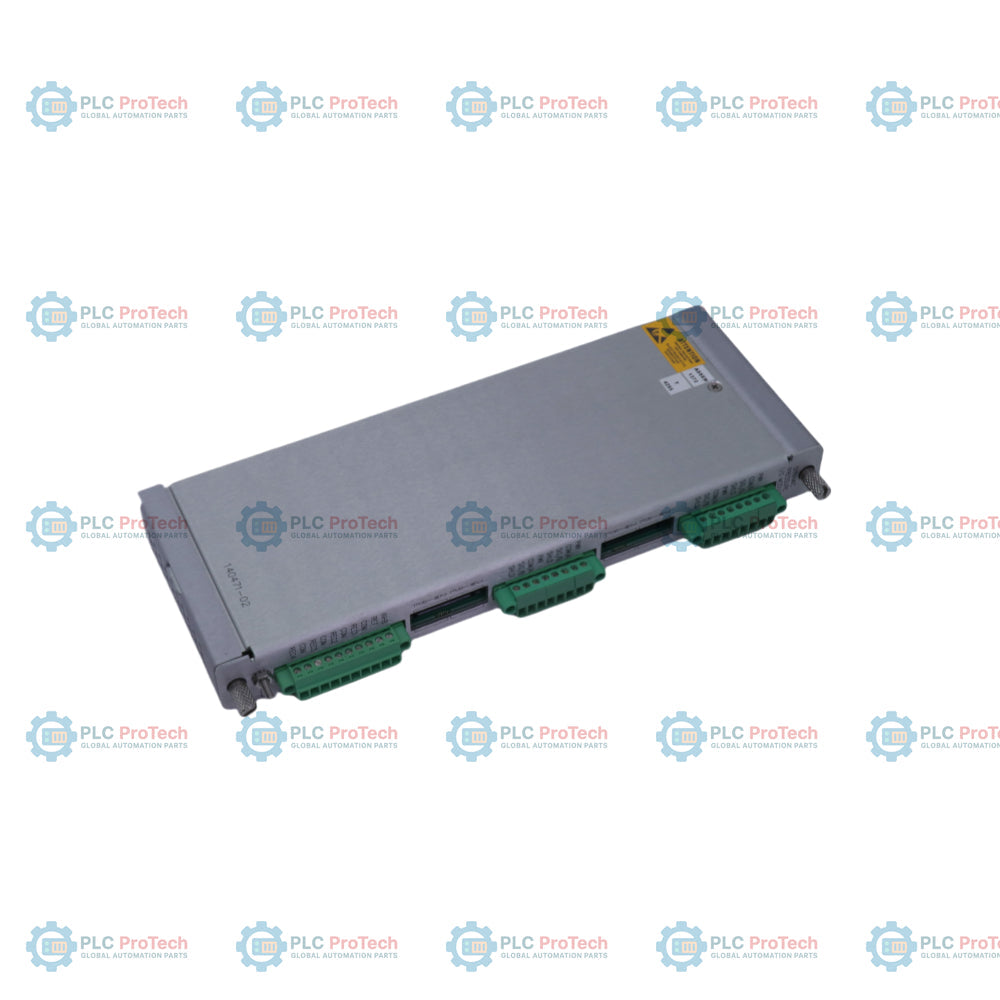

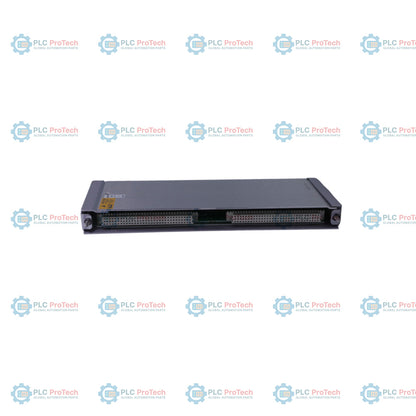

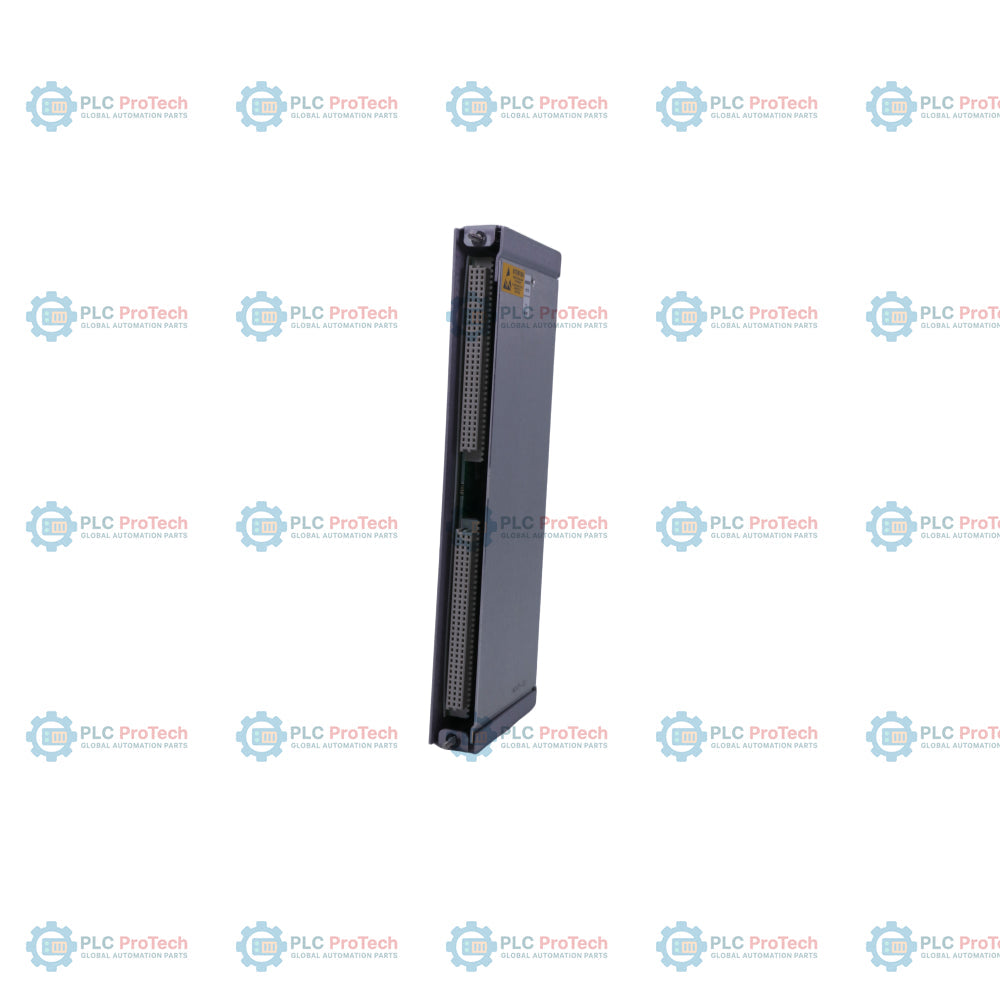

Вътрешен терминатор за I/O модул Bently Nevada 140471-02

SKU 140471-02

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 140471-02
Country of origin:Съединени щати
Product Type: Вътрешен терминатор на I/O модула
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 200g
Dimensions: 24,4 мм x 241,3 мм x 99,1 мм (W x В x Д)
Shipping port: Xiamen
Warranty: 12 months

Описание

Bently Nevada 140471-02 е I/O модул, предназначен за приложения за мониторинг на динамично налягане в системата за защита на машини 3500. Модулът обработва входни сигнали от високотемпературни преобразуватели за налягане, извършва обработка на сигналите и предава данните към основната мониторна платка 3500/64M. С вътрешни кабелни връзки за терминиране, 140471-02 Маршрутизира сигналите от преобразувателите, осигурява захранване на преобразувателите и извежда пропорционални сигнали от +4 до +20 mA към записващо устройство за външни системи за управление.

Характеристики

Директни вътрешни терминиращи връзки за 3-жилни и 2-жилни входове от преобразуватели за налягане
Интегрирано маршрутизиране на захранването на преобразувателя, осигуряващо -24 Vdc за 3-жилни преобразуватели и източник на ток 3,3 mA при номинални 22 Vdc за 2-жилни преобразуватели
Поддръжка на маршрутизирането на 4-канален сигнал към монитора за динамично налягане 3500/64M
Специални клемни връзки за пропорционални изходи на записващо устройство от 4 до 20 mA за всеки канал
Конфигурируеми вътрешни джъмпери за избор на 2-жилна или 3-жилна конфигурация на полевото окабеляване на преобразувателя

Приложения

Мониторинг на динамичното налягане при горенето в газови турбини
Измерване на динамичното налягане във водни турбини
Мониторинг на динамичното налягане в цилиндрите на бутални компресори
Защита на промишлени машини и мониторинг на състоянието

Технически спецификации

Параметър	Спецификация
Производител	Bently Nevada
Каталожен номер	140471-02
Тип модул	I/O модул с вградено терминиране
Съвместима система	Bently Nevada серия 3500 (3500/64M монитор за динамично налягане)
Захранване на преобразувателите (3-жилно)	-24 Vdc
Захранване на преобразувателите (2-жилно)	Източник на ток 3,3 mA при 22 Vdc (номинално)
Входен импеданс (3-жилен)	10 kΩ
Входен импеданс (2-жилен)	Обикновено от 1,5 MΩ до 3,5 MΩ
Ток на изхода на записващото устройство	+4 до +20 mA
Съответствие на напрежението на изхода на записващото устройство	Диапазон от 0 до +12 Vdc на товара
Съпротивление на товарния изход на записващото устройство	0 до 600 Ω
Размери (В x Ш x Д)	241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
Тегло	0,20 kg (0,44 lb)

Връзки/Интерфейси

Клема / Пин	Функция
PWR	Захранване на трансдюсера (захранване + / -24 Vdc)
COM/A	Общ / сигнална линия A
SIG/B	Сигнал / линия B
SHLD	Връзка за екрана на кабела
INHB	Управляващ вход за блокиране
RET1	Връзка за връщане / референтна връзка 1
COM	Общ референтен проводник
REC1	Изход за запис на канал 1 (+4 до +20 mA)
REC2	Изход за запис на канал 2 (+4 до +20 mA)
REC3	Изход за запис на канал 3 (+4 до +20 mA)
REC4	Изход за запис на канал 4 (+4 до +20 mA)
SHIELD	Свързване на основния заземителен екран

Указания за монтаж

Преди окабеляване проверете дали позициите на вътрешните джъмпери за всяка двойка канали (CH1/CH2 и CH3/CH4) съответстват на типа на свързания трансдюсер (2-проводен или 3-проводен).
Уверете се, че полевото окабеляване е надеждно свързано към подходящия вътрешен клемен блок (например конектори с 8 или 6 позиции или с пружинни клеми тип push-in).
Свържете екраните на кабелите директно към обозначените клеми SHLD/SHIELD, за да поддържате ефективността на електромагнитното екраниране.
Монтирайте модула в задния слот на шасито 3500, непосредствено зад съответната основна платка на монитора 3500/64M.

Съответствие и сертификации

Сертификация / Стандарт	Подробности
cNRTLus (без вътрешни бариери)	Клас I, зона 2: AEx/Ex nA nC ic IIC T4 Gc; Клас I, зона 2: AEx/Ex ec nC ic IIC T4 Gc; Клас I, раздел 2, групи A, B, C и D; T4 при Ta = -20degC до +65degC (-4degF до +149degF)
ATEX / IECEx (без вътрешни бариери)	II 3 G; Ex nA nC ic IIC T4 Gc; Ex ec nC ic IIC T4 Gc; T4 при Ta = -20degC до +65degC (-4degF до +149degF)
Директива за ЕМС	2014/30/ЕС; EN 61000-6-2, EN 61000-6-4
Директива за ниското напрежение	2014/35/ЕС; EN 61010-1
Директива RoHS	2011/65/ЕС
Китайски RoHS	EFUP 15 години съгласно SJ/T 11364-2024
Морски	Правила на DNV GL за класификация; Правила на ABS, част 1

FAQ

Към кой модул за мониторинг се свързва устройството в шасито?

Модулът се монтира в задния слот на шасито 3500, непосредствено зад основната платка на монитора за динамично налягане 3500/64M.

Как се избират конфигурациите на полевото окабеляване за 2-проводни или 3-проводни сензори?

Вътрешните физически джъмпери на платката на модула се позиционират специално за работа с 2-проводни или 3-проводни сензори по двойки канали.

Какво захранващо напрежение се подава към 3-проводните преобразуватели за налягане?

Модулът подава номинално захранване от −24 V DC директно към свързаните 3-проводни преобразуватели чрез вътрешния клемен блок.
