Описание

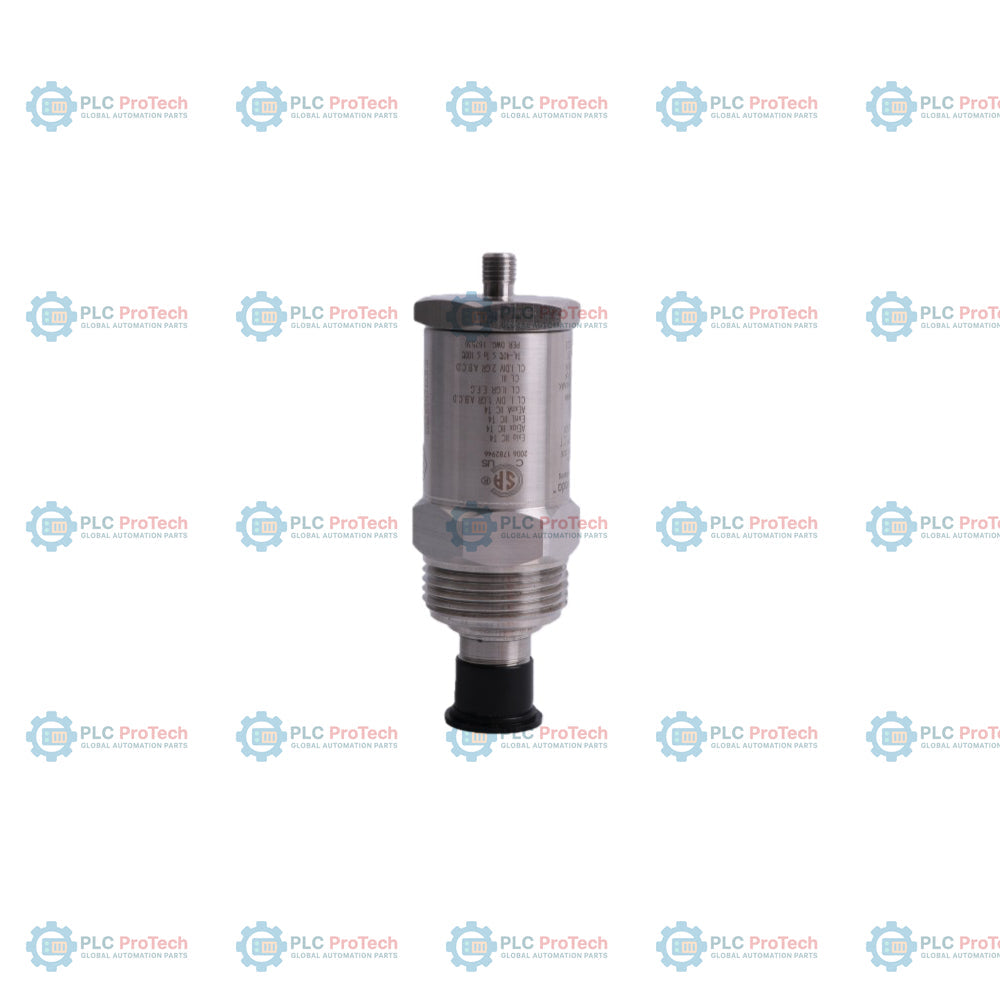

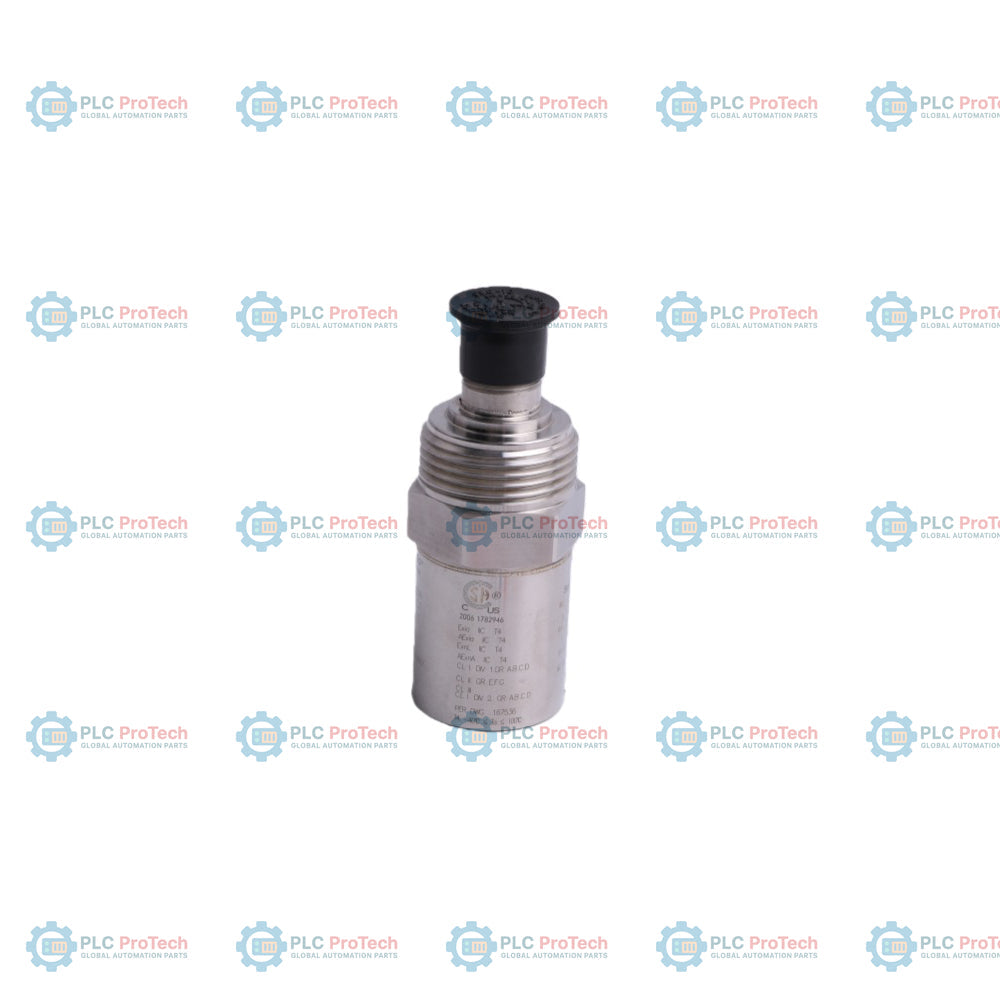

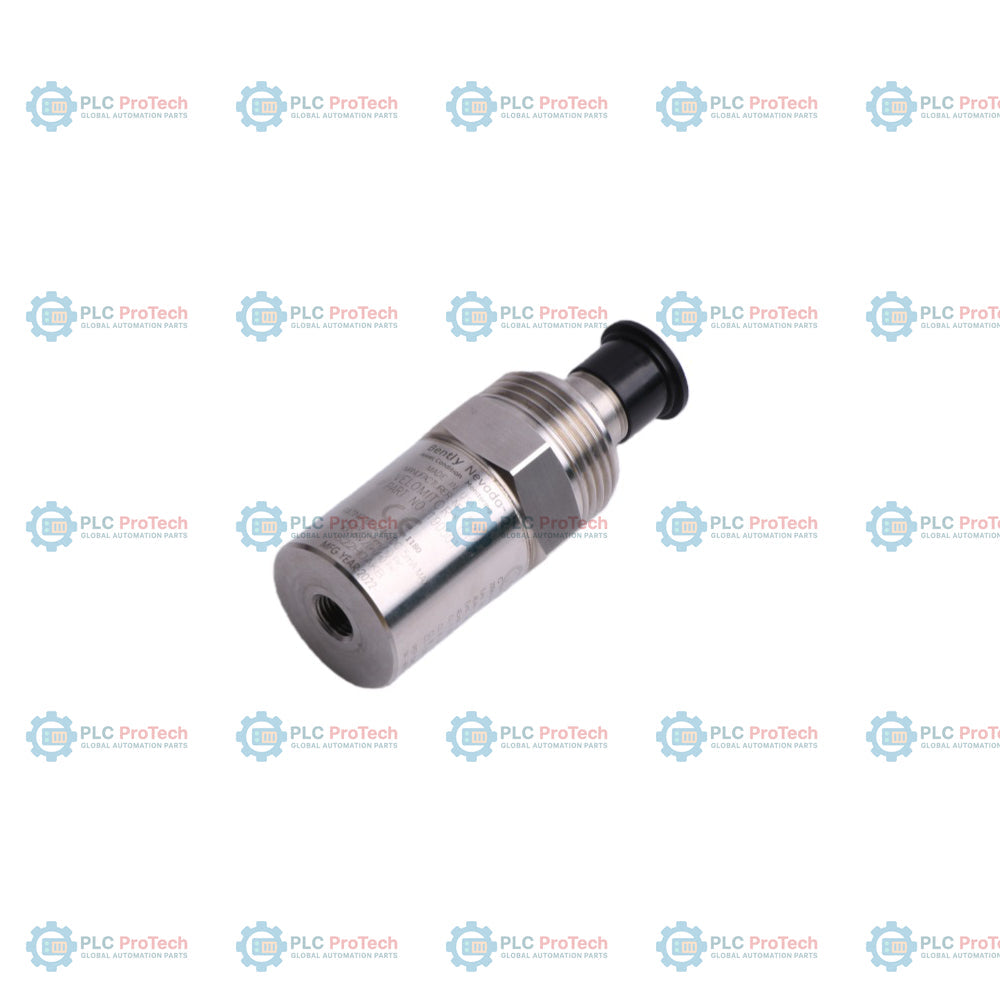

190501-11-00-04 е скоростен вибрационен преобразувател Velomitor CT, конфигуриран с вариант 11 (пластина с шпилка M6x1 към M6x1 с адаптер 3/8-24), вариант 00 (интерфейс за свързване MIL-C-5015) и вариант 04 (одобрение от сертифициращи органи: CSA/NRTL/C Class I, Division 1; ATEX/IECEx Class I, Zone 0/1). Този пиезоелектричен датчик за скорост на вибрациите е специално проектиран за приложения с ниски честоти и осигурява надеждно измерване на скоростта на вибрациите на корпуса на вентилаторни възли на охладителни кули и топлообменници с въздушно охлаждане, които обикновено работят при 90 об/мин или повече.
Конструкцията на Velomitor CT измерва прецизно амплитудите на вибрациите при ниски честоти, като улавя характерните сигнали, генерирани от вентилаторните двигатели и редукторите. За оптимален мониторинг преобразувателят трябва да се монтира директно върху корпуса на машината или корпуса на лагера, тъй като правилният монтаж е от съществено значение за запазване на честотната характеристика и точността на измерване на амплитудата. Устройството разполага с вътрешна електроника, изолирана от корпуса, и стандартен 2-пинов интерфейс за свързване MIL-C-5015 за промишлено сигнално окабеляване.
Характеристики
- Монтажен комплект за вариант 11: пластина с шпилка M6x1 към M6x1, включен е адаптер 3/8-24.
- Свързване за вариант 00: стандартен 2-пинов интерфейс за свързване MIL-C-5015.
- Одобрение за вариант 04: CSA/NRTL/C Class I, Division 1 и ATEX/IECEx Class I, Zone 0/1 за опасни зони.
- Честотна характеристика при ниски честоти, оптимизирана за 3 Hz до 900 Hz (+/- 1.0 dB).
- Чувствителност 100 mV/in/s (3.94 mV/mm/s).
- Здрав корпус от неръждаема стомана 316L за тежки промишлени условия.
- Вътрешната електроника е електрически изолирана от корпуса на преобразувателя.
Приложения
- Вентилаторни възли на охладителни кули
- Топлообменници с въздушно охлаждане
- Мониторинг на въртящи се машини с ниска скорост
- Измерване на скоростта на вибрациите на корпуса
- Системи за защита на машините за откриване на дисбаланс и разцентровка
Информация за поръчка
| Опция |
Код в този артикул |
Описание |
| Каталожен номер за поръчка |
190501-11-00-04 |
Скоростен трансдюсер Velomitor CT |
| A - Монтажен обков |
11 |
Планкова шпилка M6x1 към M6x1 с адаптер 3/8-24 |
| B - Опция за свързване |
00 |
Интерфейс за свързване MIL-C-5015 |
| C - Одобрение от сертифициращ орган |
04 |
CSA/NRTL/C (Клас I, раздел 1), ATEX/IECEX/CSA (Клас I, зона 0/1) |
Технически спецификации
| Производител |
Bently Nevada |
| Каталожен номер |
190501-11-00-04 |
| Чувствителност |
3.94 mV/mm/s (100 mV/in/s) +/- 5% |
| Честотна характеристика |
3 Hz до 900 Hz +/- 1.0 dB; 1.5 Hz до 1.0 kHz +/- 3.0 dB |
| Диапазон на скоростта |
63.5 mm/s pk (2.5 in/s pk) |
| Материал на корпуса |
Неръждаема стомана 316L |
| Конектор |
2-пинов MIL-C-5015 от неръждаема стомана 316L |
| Работна температура |
-40 градуса C до +85 градуса C (-40 градуса F до +185 градуса F) |
| Тегло |
< 297 g (10.5 oz) |
| Момент на затягане при монтаж |
4.5 N-m +/- 0.6 N-m (40 in-lbf +/- 5 in-lbf) |
Указания за монтаж
- Монтирайте трансдюсера върху корпуса на лагера или корпуса на машината. Не го монтирайте върху компоненти, които не поемат натоварване.
- Уверете се, че монтажната повърхност е чиста и равна; за надеждно закрепване на шпилката използвайте посочения момент на затягане (4.5 N-m).
- При монтаж във взривоопасна зона (опция 04) следвайте чертеж 167536 за изискванията за искробезопасност.
- Използвайте екраниран кабел с конектор MIL-C-5015, за да сведете до минимум електромагнитните смущения.
- Границата на влажност е 100% при кондензация; кабелите и съединителите не трябва да се потапят.
Съответствие и сертификати
- Директива ATEX 2014/34/ЕС
- Директива за ЕМС 2014/30/ЕС
- Директива RoHS 2011/65/ЕС
- CSA/NRTL/C (Клас I, раздел 1, групи A, B, C, D)
- ATEX/IECEx (Ex ia IIC T3 Ga / Ex ec IIC T3 Gc)
