Bently Nevada

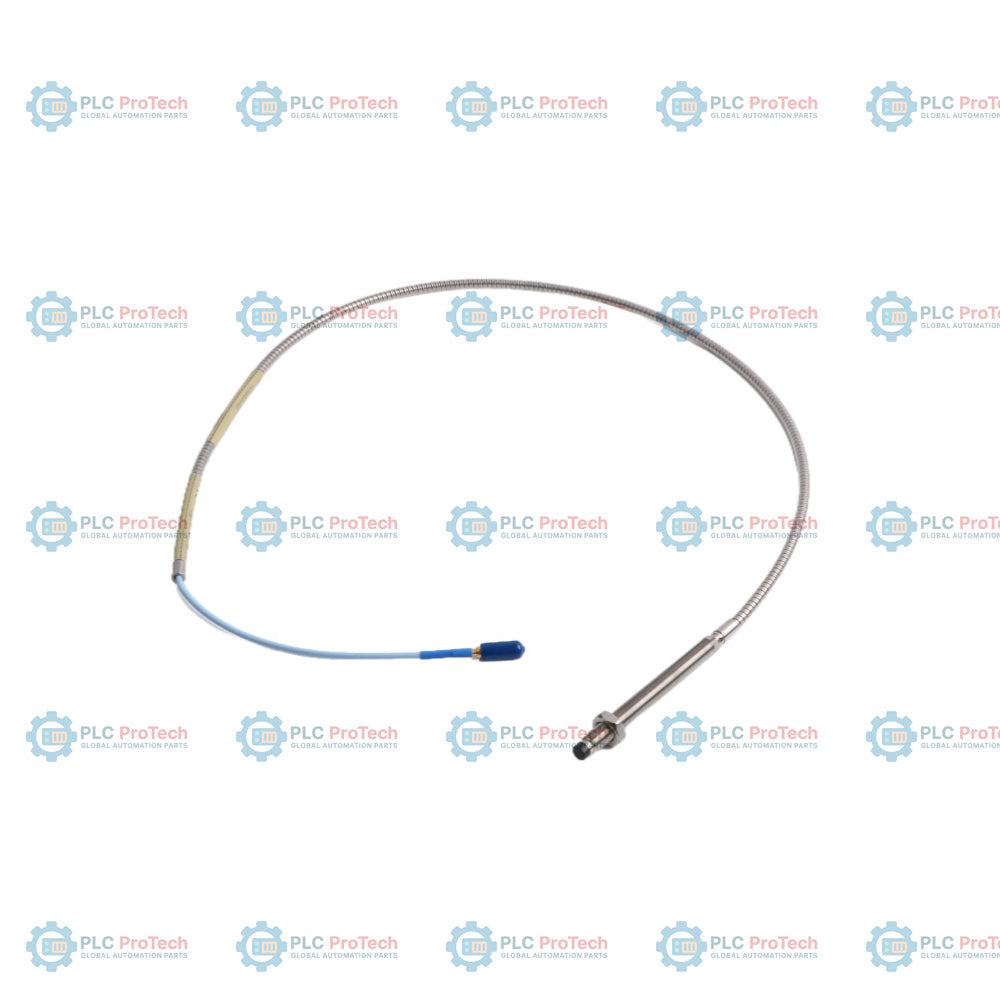

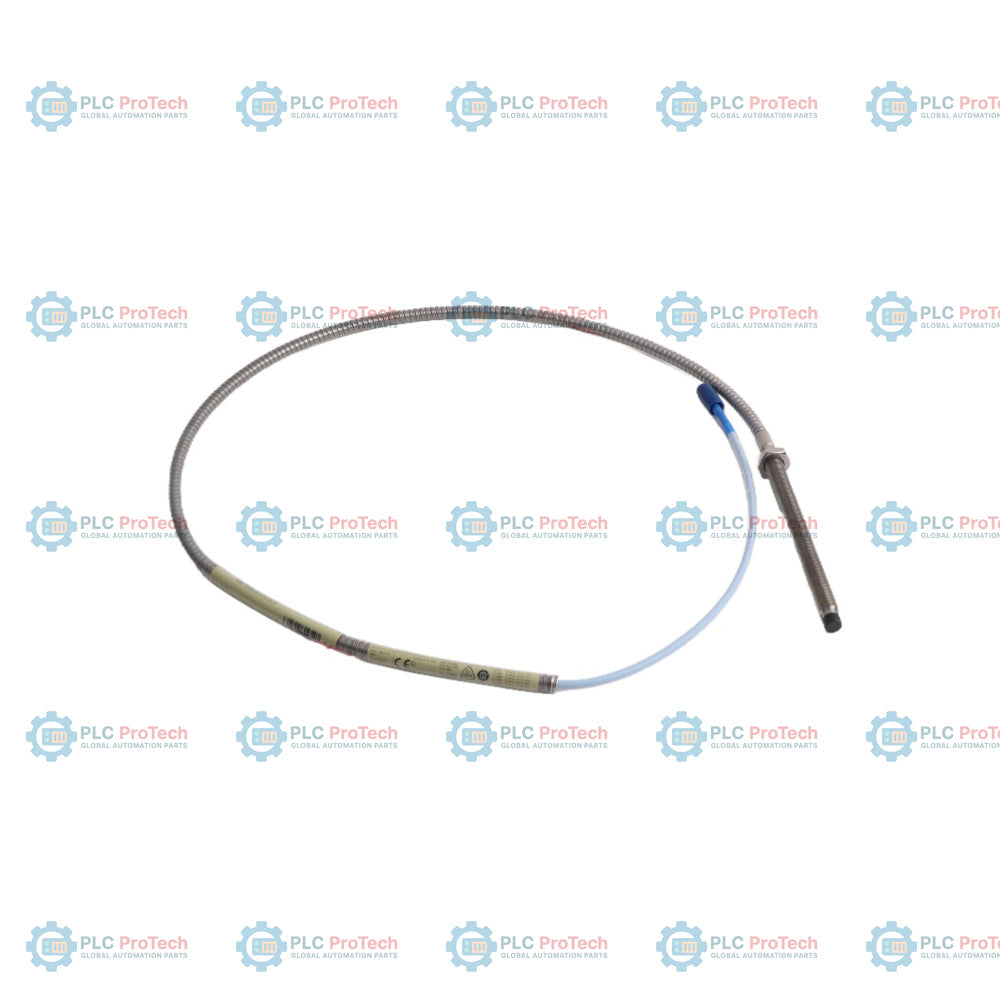

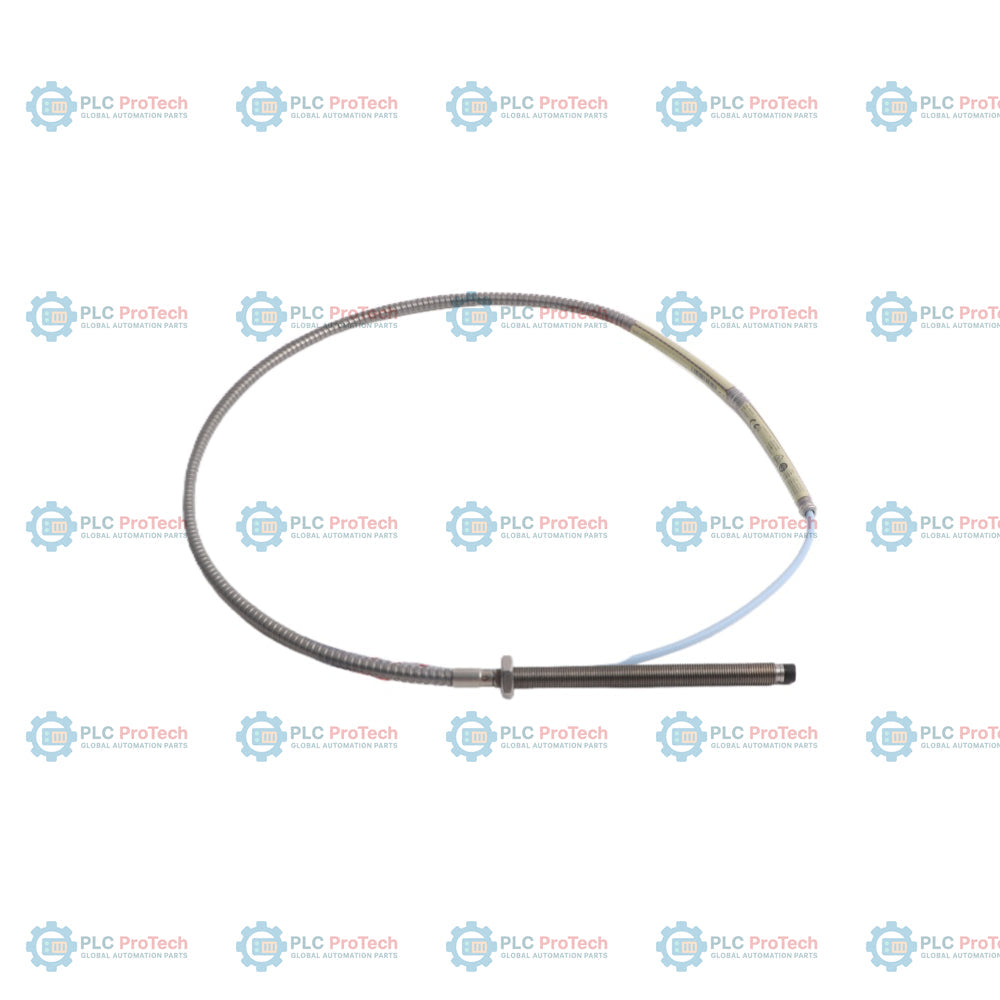

Bently Nevada 330104-00-10-20-02-05 3300 XL 8 mm безконтактен датчик

SKU 330104-00-10-20-02-05

В наличност
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 330104-00-10-20-02-05

  • Country of origin:Съединени щати

  • Product Type: Сонда за близост 3300 XL 8 mm

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 380g

  • Dimensions: 100 мм x 10 мм x 10 мм (В x W x Д)

  • Shipping port: Xiamen

  • Warranty: 12 months

Описание

Опция 00 (0 mm нерезбова дължина), опция 10 (100 mm обща дължина на корпуса) и опция 20 (2,0 метра обща дължина) определят конфигурацията на тази метрична сонда за близост 3300 XL 8 mm с вградена броня от неръждаема стомана — 330104-00-10-20-02-05. Този безконтактен сензор с вихрови токове измерва вибрациите на вала, радиалното положение и осовото преместване при въртящи се машини. За разлика от моделите без броня, серията 330104 включва вградена броня от неръждаема стомана, която предпазва коаксиалния кабел от физически повреди, абразивно износване и тежки промишлени условия.

Сондата 330104 работи като част от цялостна система за преобразуватели за близост 3300 XL 8 mm, за която са необходими съвместими удължителен кабел и сензор 3300 XL Proximitor. Тя използва метрична резба M10 x 1 и корпус с обща дължина 100 mm, с изцяло резбова конструкция (0 mm нерезбова част) за надежден монтаж в стандартни скоби или корпуси по поръчка. Вграденият кабел с дължина 2,0 метра завършва с миниатюрен коаксиален конектор ClickLoc и е сертифициран за опасни зони съгласно одобренията за опция 05.

Характеристики

  • Вградената броня от неръждаема стомана предпазва коаксиалния кабел от механични удари, износване и въздействие на околната среда.
  • Метрична резба M10 x 1 с корпус с дължина 100 mm и резбова част по цялата дължина за приложения с дълбоко вмъкване или изравнен монтаж.
  • Вграден коаксиален кабел с дължина 2,0 метра и миниатюрен конектор ClickLoc за надеждно предаване на сигнала към удължителния кабел.
  • Одобренията на агенциите за опция 05 включват сертификати CSA, ATEX и IECEx за монтаж в опасни среди.
  • Накрайникът на сондата от пластмаса от полифенилен сулфид (PPS) е формован с по-дебел капсуловъчен слой, за да издържа на химическо въздействие и високи температури.

Приложения

Тази сонда за близост се използва за непрекъснат мониторинг на състоянието на въртящи се машини в различни тежки промишлени отрасли, включително производство на електроенергия, нефт и газ, нефтохимическа промишленост и пречистване на вода. Типичните сценарии за монтаж включват:

  • Измерване на радиалните вибрации на вала и динамичното положение при промишлени парни и газови турбини.
  • Мониторинг на осовото положение на упорния лагер при центробежни компресори и помпи за високо налягане.
  • Измерване на ексцентрицитет и фазов ориентир (Keyphasor) при турбогенератори и електродвигатели.
  • Мониторинг на разширяването на корпуса и диференциалното разширение при турбомашини в комуналната инфраструктура.

Информация за поръчка

Опция / сегмент Код за този артикул Описание / значение
Номер на частта за поръчка 330104-00-10-20-02-05 3300 XL 8 mm сонда за близост, резба M10 x 1, с вградена броня от неръждаема стомана
A - Опция за неточена дължина 00 0 mm (корпус с пълна резба)
B - Опция за обща дължина на корпуса 10 Обща дължина на корпуса 100 mm
C - Опция за обща дължина 20 Обща дължина 2.0 meters (6.6 feet)
D - Опция за тип конектор и кабел 02 Миниатюрен коаксиален конектор ClickLoc, стандартен кабел с броня от неръждаема стомана
E - Опция за одобрение от сертифициращ орган 05 Одобрения за опасни зони CSA, ATEX и IECEx

Технически спецификации

Производител Bently Nevada (Baker Hughes)
Номер на частта / модел 330104-00-10-20-02-05
Диаметър на върха на сондата 8.0 mm (0.31 in)
Размер на резбата M10 x 1 (метрична)
Тип броня Вградена броня от неръждаема стомана
Неточена дължина 0 mm
Обща дължина на корпуса 100 mm
Обща дължина на кабела 2.0 meters (6.6 feet)
Тип конектор Миниатюрен мъжки коаксиален конектор ClickLoc
Номинално съпротивление при постоянен ток 7.88 ohms +/- 0.50 ohms (между централния и външния проводник)
Коефициент на преобразуване на системата 7.87 V/mm (200 mV/mil) в комбинация със стандартна система 3300 XL
Работна температура -52 degC до +177 degC (-62 degF до +350 degF)
Уплътнение за диференциално налягане Проектиран да уплътнява при диференциално налягане до 7.0 bar (100 psi) между върха и корпуса
Минимален радиус на огъване 30.5 mm (1.2 in) за брониран кабел
Размери 100 mm x 10 mm x 10 mm (В x W x Д)
Тегло 0.38 kg (380 g)

Указания за монтаж

При монтажа на сондата за близост спазвайте следните инженерни практики:

  • Зацепване на резбата: Максималната дължина на зацепване на резбата за резби M10 x 1 е 15 mm. Превишаването на тази дължина може да причини заклинване при монтажа.
  • Калибриране на междината на сондата: Обикновено се задава междина от 1.27 mm (50 mils), за да се установи средната точка на линейния диапазон, съответстваща на изходно напрежение от приблизително -10 Vdc при стандартен сензор Proximitor.
  • Работа с бронята: Уверете се, че бронята от неръждаема стомана не се трие в остри ръбове. Поддържайте минимален радиус на огъване от 30.5 mm, за да предотвратите прегъване или повреда на вътрешния проводник.
  • Заземяване и екраниране: Поддържайте електрическа изолация между външния екран на коаксиалния конектор и корпуса на машината. Свързвайте екрана само откъм сензора Proximitor, за да предотвратите контури на заземяване.

Съответствие и сертификати

Тази конфигурация (опция 05) е сертифицирана за употреба в опасни зони и отговаря на следните стандарти:

  • CSA: Клас I, Division 1 & 2, Groups A, B, C, D
  • ATEX: Ex ia IIC T1...T5 Ga; Зона 0/1/2
  • IECEx: Ex ia IIC T1...T5 Ga

FAQ

Какво означава каталожният номер 330104-00-10-20-02-05?

Този каталожен номер обозначава метрична сонда за близост Bently Nevada 3300 XL 8 mm с резба M10 x 1 и вградена броня от неръждаема стомана. По-конкретно, тя има нетръбна дължина 0 mm (опция 00), обща дължина на корпуса 100 mm (опция 10), обща дължина на кабела 2,0 метра (опция 20), стандартен кабел с миниатюрен конектор ClickLoc (опция 02) и сертификати CSA, ATEX и IECEx за опасни зони (опция 05).

Защо да избера сонда Bently Nevada 330104 вместо модел 330103?

Моделът 330104 е с вградена броня от неръждаема стомана, която предпазва коаксиалния кабел, докато моделът 330103 е с неброниран кабел. Бронираният вариант се избира за приложения, при които кабелът е изложен на физически повреди, остри ръбове или абразивна среда около машините.

Какво е стандартното съпротивление на тази сонда за близост?

Тази сонда с дължина 2,0 метра (опция 20) има номинално постояннотоково съпротивление между централния и външния проводник 7,88 ома плюс или минус 0,50 ома.

Може ли тази сонда да се свърже директно към PLC или DCS?

Не, сондите за близост не могат да се свързват директно към входовете/изходите на системата за управление. Тази сонда трябва да се използва с подходящ удължителен кабел 3300 XL и сензор 3300 XL Proximitor, който преобразува сигнала в стандартен отрицателен изходен сигнал за напрежение, пропорционален на разстоянието.
