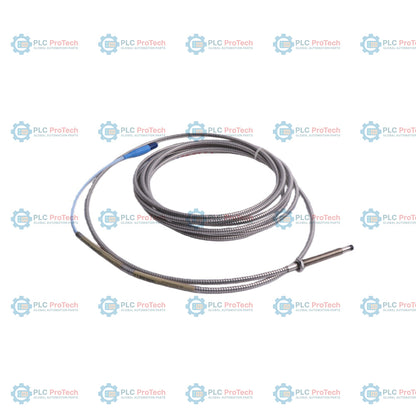

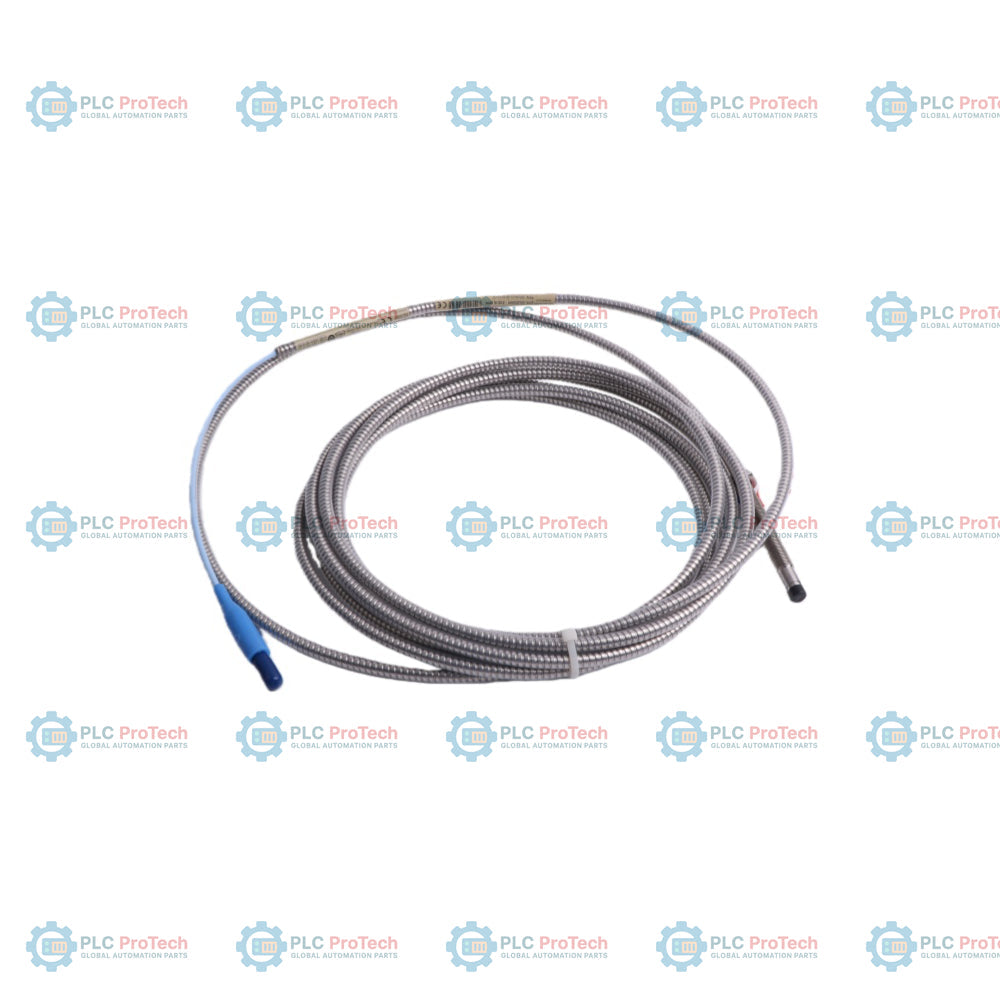

Bently Nevada 330104-01-09-10-11-05 3300 XL 8 mm безконтактна сонда

Описание

330104-01-09-10-11-05 е конфигурация на 3300 XL 8 mm датчик за близост, предназначена за безконтактно измерване на преместване чрез вихрови токове. Устройството разполага с резба M10 x 1 (опция 04), брониран кабел (класификация на семейството опция 104), обща дължина 1,0 m (опция 10) и миниатюрен конектор ClickLoc със защитен кожух и кабел FluidLoc (опция 11). Одобрено е за използване във взривоопасни зони със сертификати CSA, ATEX и IECEx (опция 05). Системата от датчик за близост 3300 XL 8 mm се използва широко за наблюдение на вибрациите на валове и аксиалното положение на критични въртящи се машини. Тази конкретна конфигурация с брониран кабел и конструкция FluidLoc осигурява подобрена механична защита и устойчивост на проникване на течности в тежки промишлени среди. Тя е напълно съвместима със стандартните сензори Proximitor 3300 XL 8 mm и удължителните кабели, като запазва характерната за серията 3300 XL електрическа и физическа взаимозаменяемост.

Характеристики

• Корпус на датчика с резба M10 x 1 и броня за механична защита
• Миниатюрен конектор ClickLoc със защитен кожух и кабел FluidLoc
• Обща дължина на системата 1,0 m
• Одобрения CSA, ATEX и IECEx за взривоопасни зони
• Безконтактна технология за дългосрочна надеждност при измерване на вибрации и положение
• Съвместимост с вериги от сензори Proximitor 3300 XL 8 mm

Приложения

• Наблюдение на вибрациите на валове на турбини и компресори
• Измерване на аксиалното положение на ротори
• Защита на критични въртящи се машини
• Промишлени среди, изискващи защита на кабела FluidLoc
• Приложения във взривоопасни зони (CSA, ATEX, IECEx)

Информация за поръчка

Опция	Код за този SKU	Описание
Поръчваем продуктов номер	330104-01-09-10-11-05	Датчик за близост 3300 XL 8 mm, M10 x 1, с броня
A – Дължина без резба	01	10 mm (съгласно стандарта в PDF)
B – Дължина на корпуса	09	90 mm (съгласно стандарта в PDF)
C – Обща дължина	10	1,0 m (3,3 фута)
D – Конектор/кабел	11	Миниатюрен конектор ClickLoc със защитен кожух, кабел FluidLoc
E – Одобрение от сертифициращи органи	05	Одобрения CSA, ATEX, IECEx

Технически спецификации

Производител	Bently Nevada
Продуктов номер	330104-01-09-10-11-05
Диаметър на датчика	8 mm (0,31 in)
Размер на резбата	M10 x 1
Тип кабел	Кабел FluidLoc с броня
Обща дължина	1,0 m
Тип конектор	Миниатюрен ClickLoc със защитен кожух
Одобрения от сертифициращи органи	CSA, ATEX, IECEx
Материал на върха на датчика	Полифениленсулфид (PPS)
Материал на корпуса на датчика	Неръждаема стомана AISI 303 или 304
Минимален радиус на огъване	25,4 mm (1,0 in)

Указания за монтаж

• По време на монтажа се уверете, че е спазен минимално допустимият радиус на огъване на кабела от 25,4 mm (1,0 in).
• Използвайте подходящите настройки на въртящия момент за закрепване на датчика; вижте ръководството за 3300 XL за конкретните изисквания към въртящия момент за корпуса на датчика.
• Конекторите трябва да се затягат на ръка; не използвайте клещи за затягане на конекторите ClickLoc.
• Уверете се, че разстоянието между датчика и измерваната повърхност е правилно настроено съгласно изискванията за конкретната машина и ръководството на системата 3300 XL.
• При монтаж във взривоопасни зони се уверете, че са спазени всички местни кодекси и разпоредби относно искробезопасното окабеляване.

Съответствие и сертификати

• CSA (Канадска асоциация по стандартизация)
• ATEX (Atmosphères Explosibles)
• IECEx (Международна електротехническа комисия – взривоопасни среди)
