Общ преглед на продукта

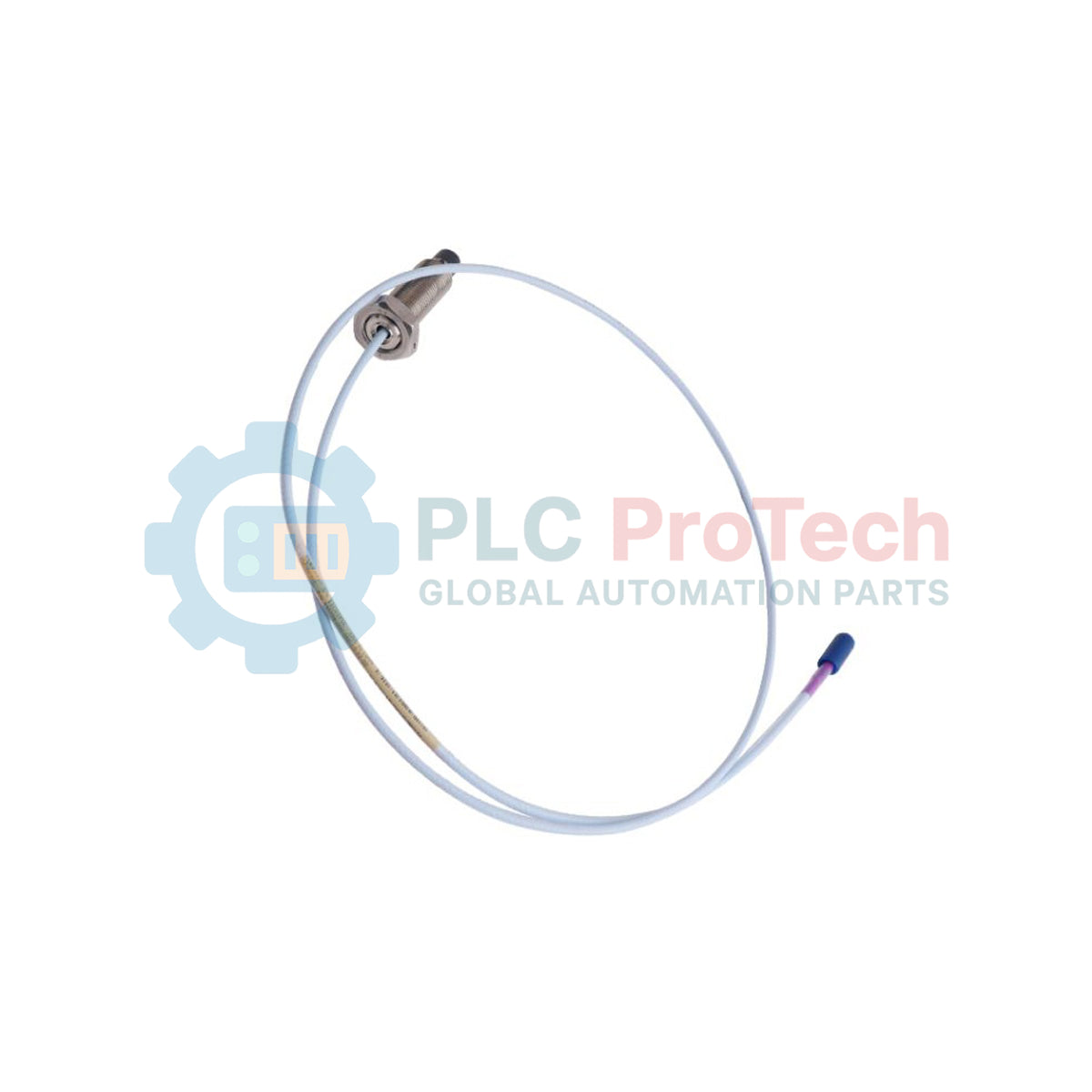

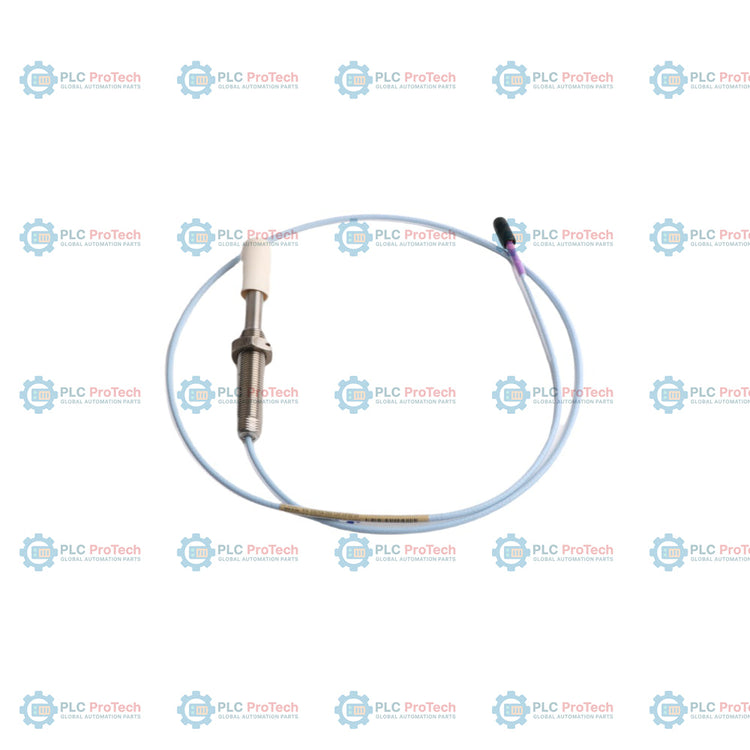

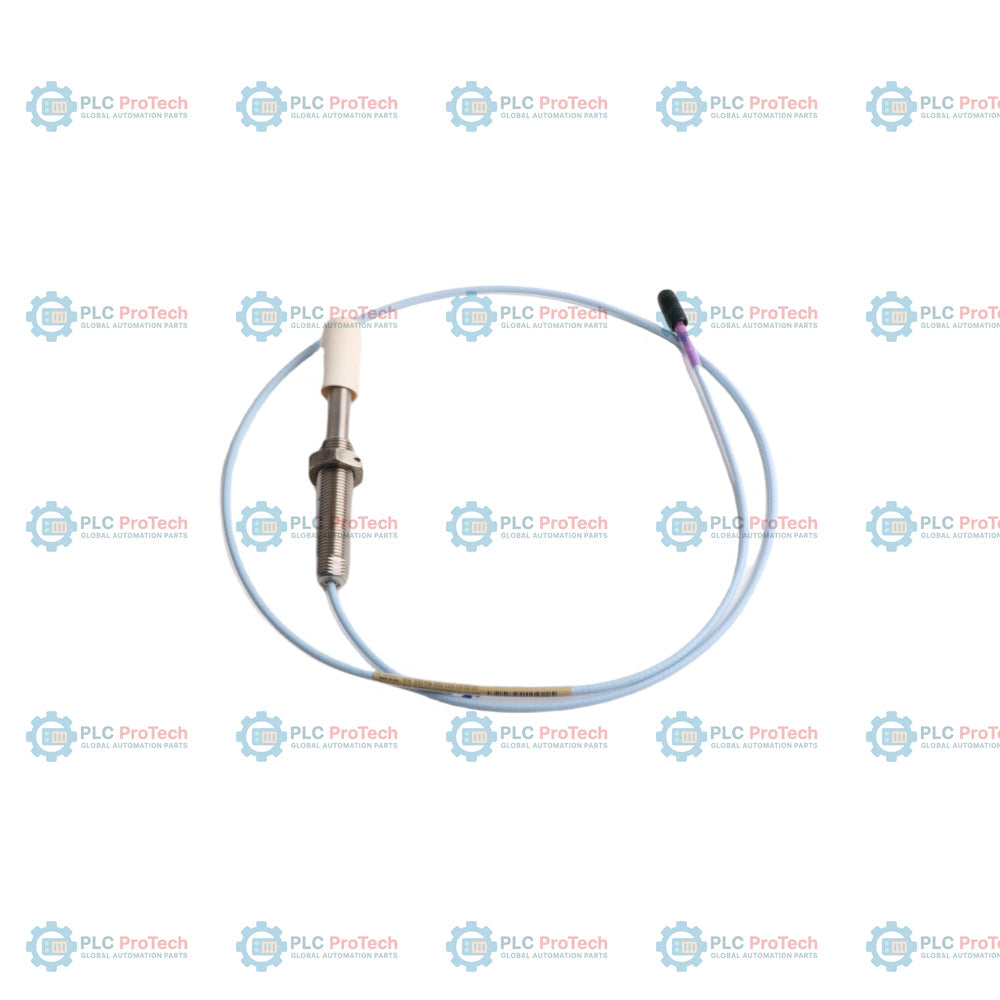

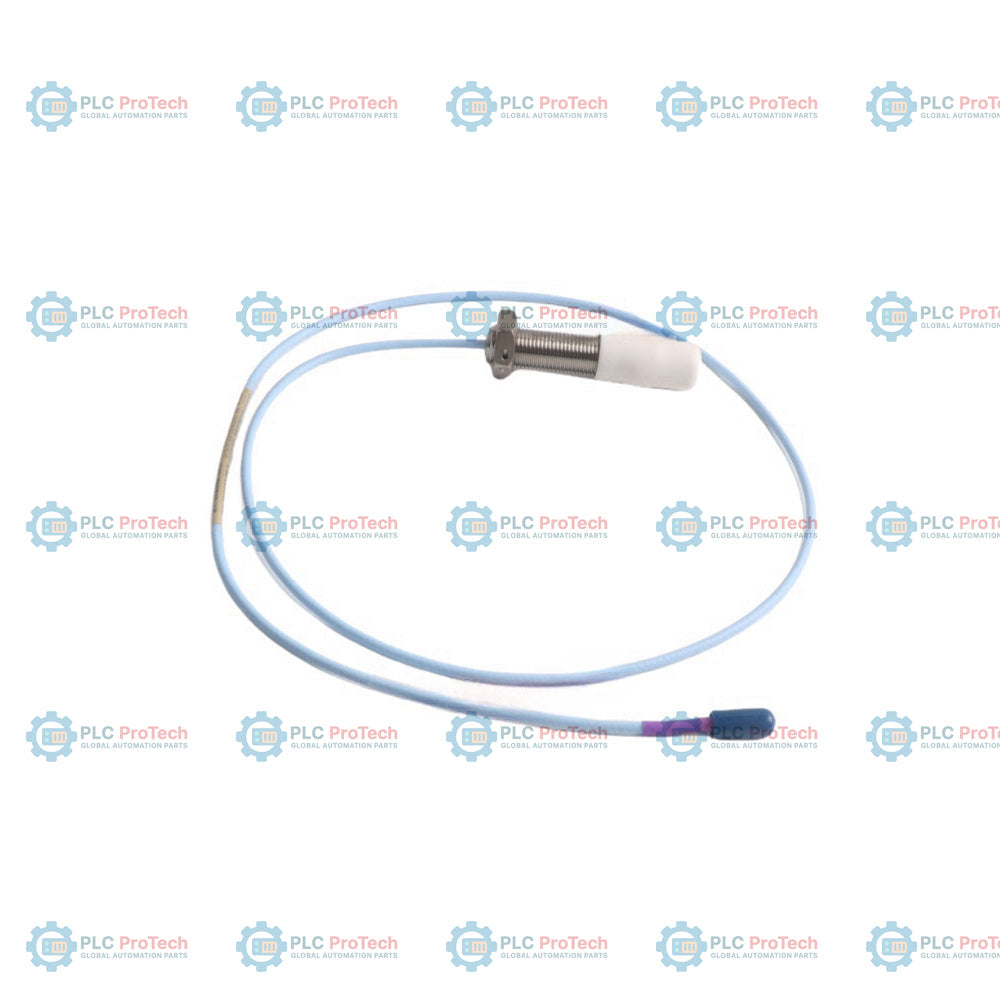

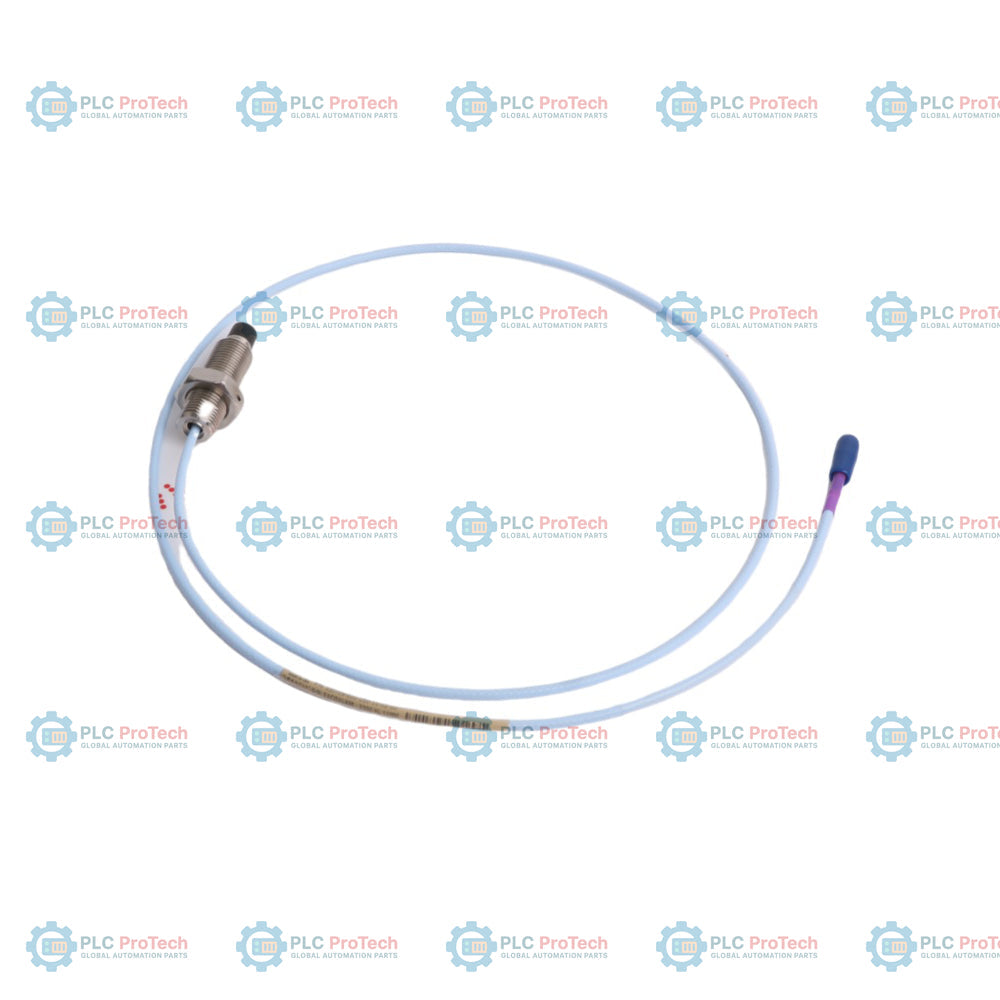

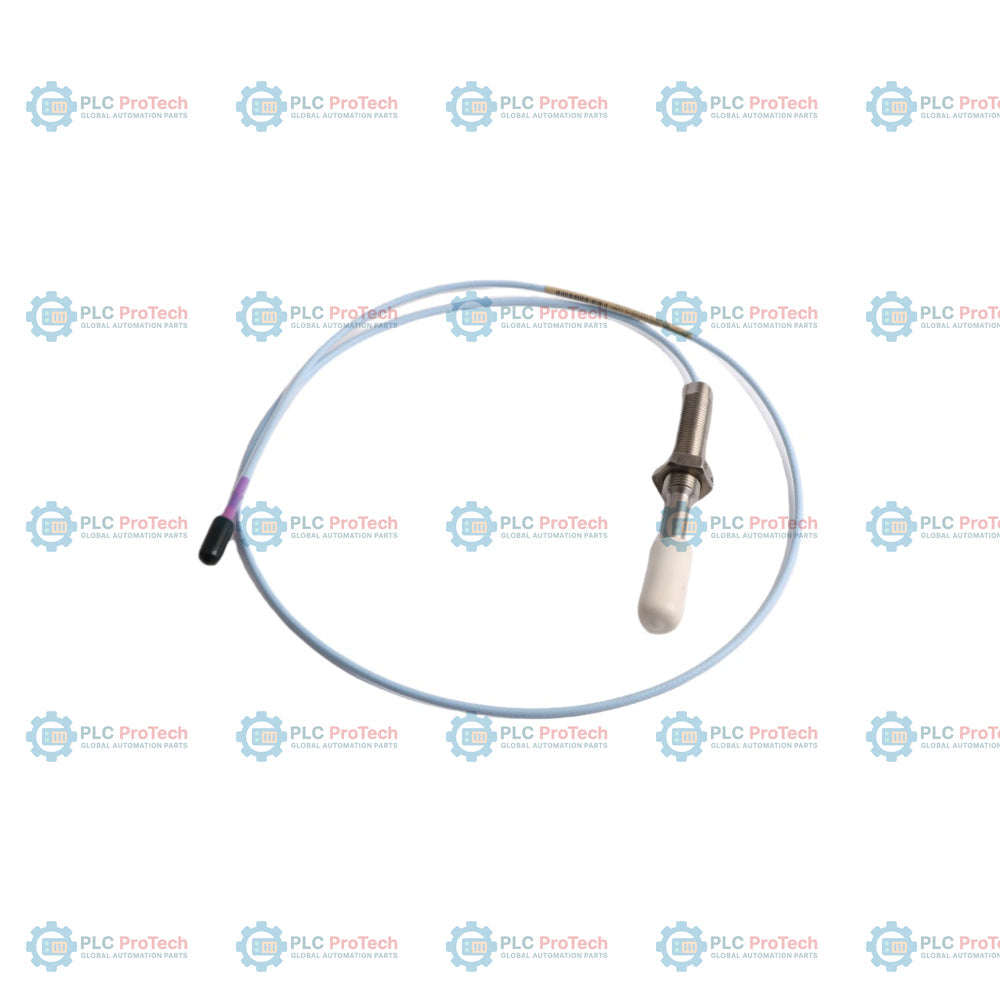

Bently Nevada 330709-000-060-10-02-00 е високопроизводителна вихровотокова безконтактна сонда от 11 mm, част от преобразувателната система 3300 XL 11 mm. Тази система е специално проектирана за приложения, изискващи по-широк линеен диапазон от стандартните сонди от 8 mm, като обикновено се използва за измерване на аксиалното осово положение или радиалните вибрации на по-големи валове, при които се очаква по-голямо преместване.

Този модел разполага с метрична резба M16 x 1.5 и обща дължина на корпуса 60 mm. Той е конфигуриран без броня от неръждаема стомана и включва вграден кабел с дължина 1,0 метра (3,3 фута). Системата от 11 mm осигурява разширен линеен диапазон от 4,0 mm (160 mils), като предлага стандартен коефициент на мащабиране от 3,94 V/mm (100 mV/mil) при използване със съгласуван сензор 3300 XL 11 mm Proximitor и удължителен кабел. Тя се използва широко в парни турбини, големи компресори и водни турбини за защита на критично важно машинно оборудване.

Техническа конфигурация

Информация за поръчка

Този каталожен номер е генериран въз основа на конкретни механични и електрически изисквания. Проверете всички суфиксни кодове преди закупуване, за да гарантирате съвместимостта на системата.

Ръководство за проектиране и монтаж

Разширен линеен диапазон:

Сондата от 11 mm предлага двойно по-голям линеен диапазон от стандартна сонда от 8 mm. Това я прави идеална за измервания на аксиалното положение (осовото усилие), при които движението на вала може да надвиши 2 mm. Уверете се, че целевата зона върху вала е с диаметър най-малко 30,5 mm (1,2 in), за да се запази калибрираният коефициент на мащабиране.

Монтажни просвети:

Поради по-големия диаметър на върха сондата 11 mm изисква по-голям страничен просвет, за да се предотвратят смущения от типа „страничен изглед“ от близко разположени метални повърхности. Необходим е минимален просвет от 25,4 mm (1,0 in) около върха на сондата. За резби M16 x 1.5 препоръчителният монтажен момент е 24,5 N·m (18 lb·ft).

Съгласуване на системния контур:

Сондата 3300 XL 11 mm е част от настроена верига. Тази сонда с дължина 1,0 метра трябва да се използва с удължителен кабел 3300 XL 11 mm, за да се постигне обща дължина 5,0 или 9,0 метра, съответстваща на калибрирането на сензора Proximitor. Смесването на компоненти 11 mm с компоненти 8 mm или 5 mm ще доведе до пълен отказ на системата или огромни грешки при измерването.

Окабеляване и защита на място:

Конекторът ClickLoc е проектиран за сигурно свързване, но трябва да бъде защитен от масло и влага. Използването на протектори за конектори или маслоустойчива термосвиваема тръба е силно препоръчително в среди с корпуси на лагери. Уверете се, че коаксиалният кабел не е прокаран успоредно на високоволтови линии за променливотоково захранване, за да избегнете електромагнитни смущения (EMI).

Често задавани въпроси за поддръжка и отстраняване на неизправности

В: Мога ли да използвам сонда 11 mm с Proximitor 8 mm?

О: Не. Системата 11 mm има различен коефициент на мащабиране (100 mV/mil) в сравнение със системата 8 mm (200 mV/mil). Те са електрически несъвместими и няма да предоставят точни данни.

В: Какво е номиналното постояннотоково напрежение на междината за системата 11 mm?

О: При система 3300 XL 11 mm центърът на линейния диапазон обикновено се достига при -10.0 Vdc. Регулирайте механичната междина по време на монтажа, докато изходът на Proximitor достигне тази стойност.

В: Какво трябва да направя, ако светлинният индикатор „OK“ на монитора не свети?

О: Проверете непрекъснатостта на сондата и удължителния кабел. Уверете се, че конекторът ClickLoc е сух и правилно свързан. Статус „Not OK“ обикновено показва късо съединение или прекъсната верига в контура на преобразувателя.

В: Влияе ли материалът на целта върху сондата 11 mm?

О: Да. Както всички безконтактни сонди Bently Nevada, версията 11 mm е фабрично калибрирана за стомана AISI 4140. Ако целевият материал е друга сплав, коефициентът на мащабиране трябва да се коригира в конфигурацията на системата за мониторинг.
