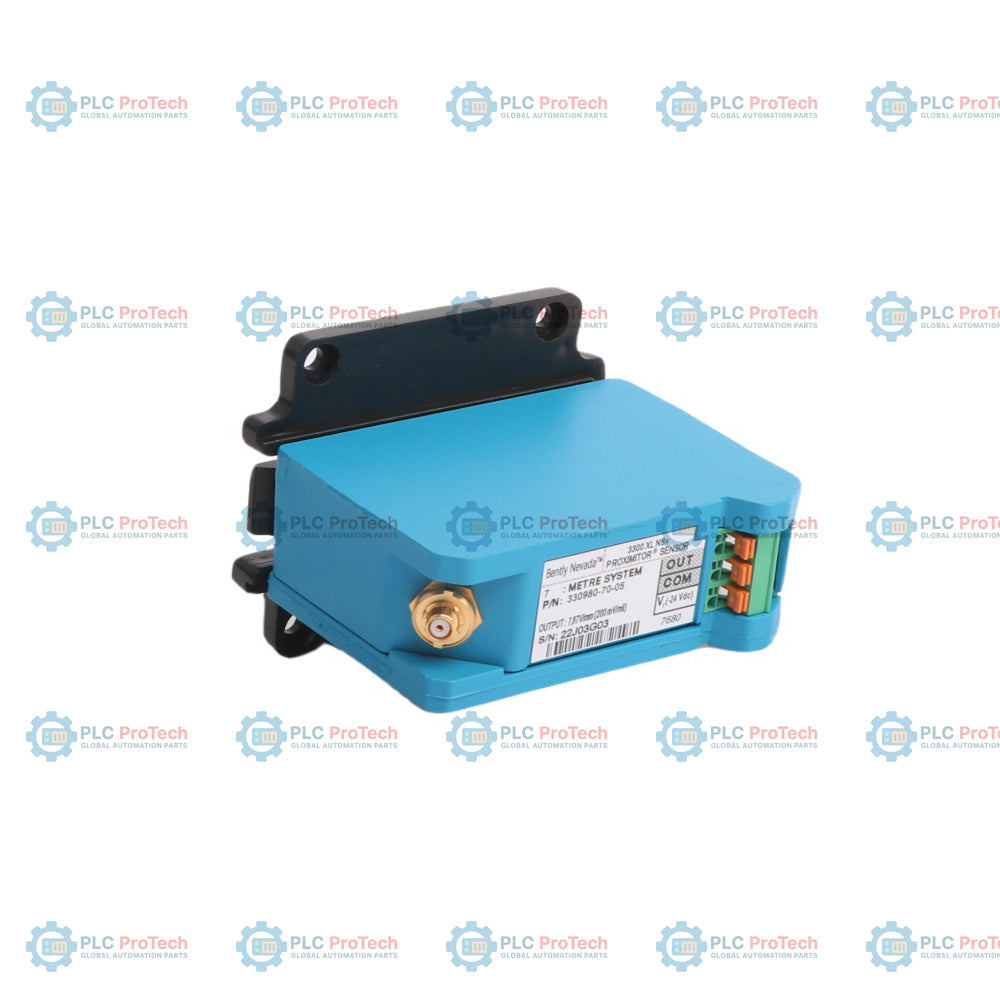

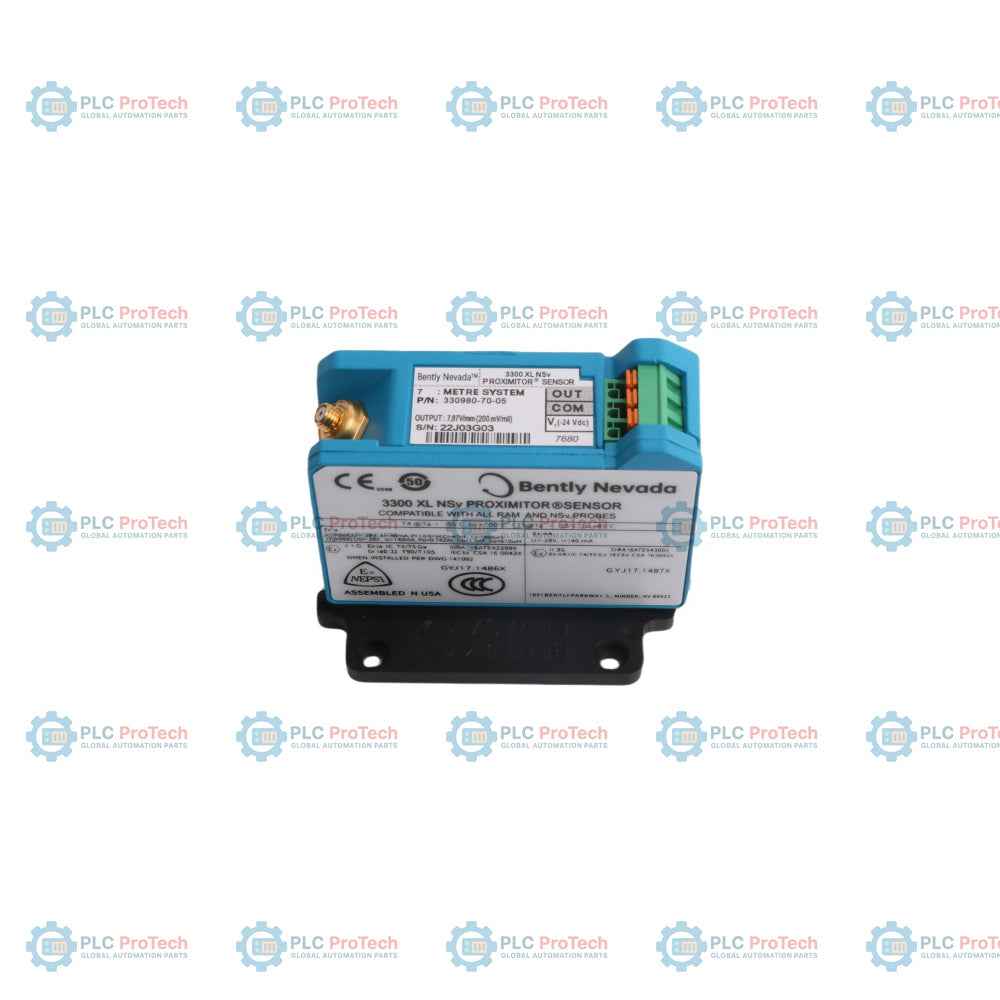

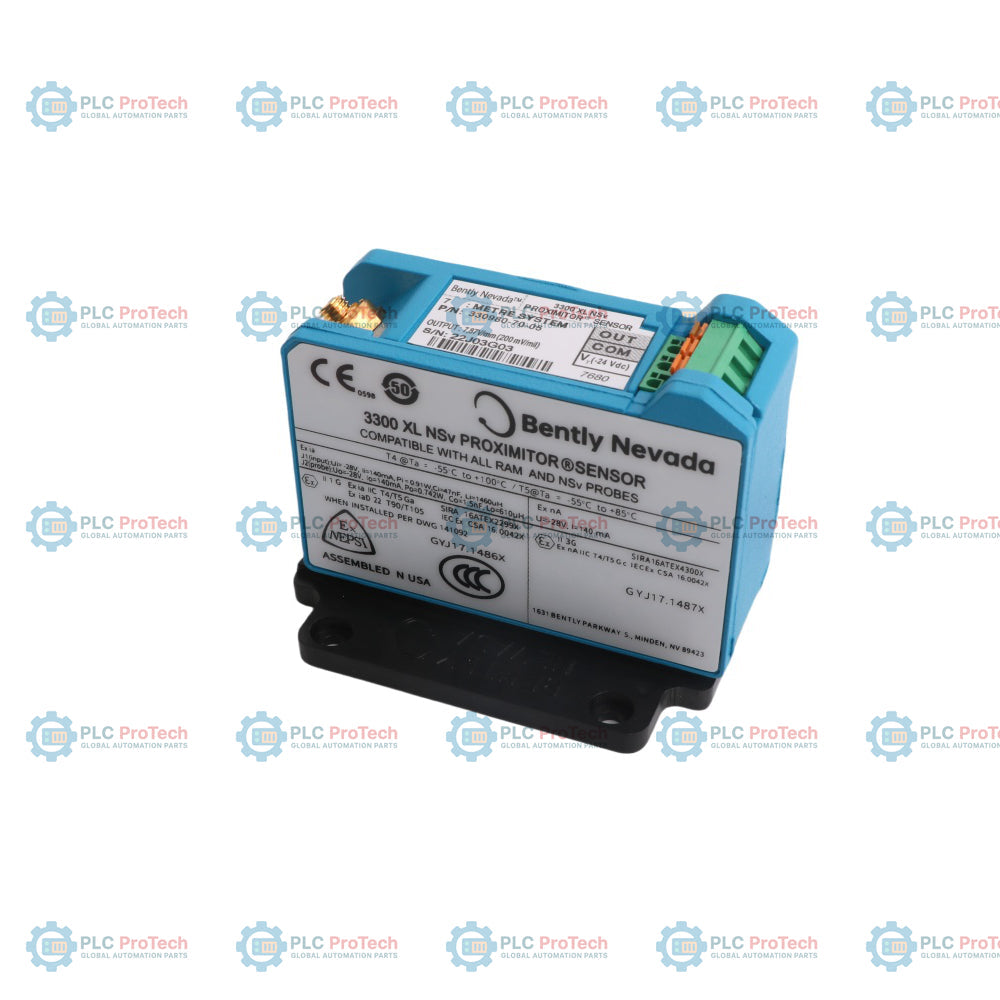

Bently Nevada 330980-70-05 3300 XL NSv безконтактен сензор

SKU 330980-70-05

В наличност

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330980-70-05
Country of origin:Съединени щати
Product Type: Сензор за близост
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 340g
Dimensions: 115 mm x 95 mm x 75 mm
Shipping port: Xiamen
Warranty: 12 months

Описание

Bently Nevada 330980-70-05 е високопрецизно устройство за измерване на вихрови токове, конфигурирано като проксимиторен сензор 3300 XL NSv за мониторинг на вибрациите на критични машини. Този специализиран сензор преобразува радиочестотния (RF) сигнал, генериран от проксимити сонда, в пропорционален изходен сигнал по напрежение, което позволява прецизно проследяване на статичното положение и динамичното преместване. Той е специално проектиран за работа със сондата 3300 NSv и удължителния кабел в ограничени инсталации със строги ограничения при контраотвор, страничен или заден изглед, които ограничават стандартните проксимити системи. Конкретната конфигурация на модела определя системна дължина от 7,0 метра, съответстваща на опциите за панелен монтаж, и няма конкретни одобрения от агенции за опасни зони. Като критичен модул в системите за защита на турбомашини той осигурява стабилна работа при малки диаметри на валовете и целеви повърхности до 15 милиметра.

Характеристики

Оптимизация за малки цели: Специално калибрирано за осигуряване на линейни и надеждни измервания върху цели на валове с диаметър до 51 милиметра при радиални вибрации или 15 милиметра при проследяване на аксиалното положение.
Съвместимост с ограничено пространство: Конструкцията заменя системите от сериите 3300 RAM и 3000/7000, когато ограниченията при страничен изглед компрометират стандартните сонди 5 mm и 8 mm.
Настройка за 7,0 метра: Вътрешно балансирано и калибрирано за точно съответствие с обща дължина от 7,0 метра на сондата и удължителния кабел, за да се запази целостта на сигнала без модификации на място.
Шаси за панелен монтаж: Здрава конструктивна рамка, проектирана за лесен монтаж във вътрешни инструментални отделения и стандартни шкафове за терминиране.
Високо потискане на шума: Екранираната електроника минимизира радиочестотните смущения и взаимните смущения по дълги контури между мониторинговото помещение и оборудването.

Приложения

Контури за проследяване на радиалните вибрации и положението в центробежни въздушни компресори.
Мониторинг на осовото преместване и аксиалното положение в промишлени хладилни компресори.
Измервания на тахометър, нулева скорост и фазова референция Keyphasor върху валове с малък диаметър на технологични газови компресори.
Системи за мониторинг на състоянието на машини с лагери с флуиден филм и строги ограничения за физическото пространство на корпуса.

Информация за поръчката

Префикс на опцията	Поле за избрана опция	Значение на техническата конфигурация
330980	Основен модел	Сензор за близост 3300 XL NSv
-70	Обща дължина на системата	7,0 метра (23,0 фута), хардуер за монтаж на панел
-05	Одобрение от регулаторен орган	Не се изискват одобрения

Технически спецификации

Параметър	Стойност на спецификацията
Входно захранване	-17,5 VDC до -26 VDC токов контур; максимална консумация 12 mA
Коефициент на мащабиране (ASF)	7,87 V/mm (200 mV/mil) номинална характеристика
Линеен диапазон	1,5 mm (60 mils), започващ приблизително на 0,25 mm (10 mils) от върха на сондата
Работна температура	-35 degC до +85 degC (-31 degF до +185 degF)
Температура на съхранение	-51 degC до +105 degC (-60 degF до +221 degF)
Относителна влажност	100% кондензираща влажност, без потапяне, когато частите на конектора са защитени
Изходен импеданс	Конфигурация на сигналните клеми с импеданс 50 Ohm
Конструкция на шасито	Конфигурация на алуминиева рамка A380 за монтаж на панел
Производител	Bently Nevada (компания на Baker Hughes)
Страна на произход	САЩ
Тегло при транспортиране (изчислено)	0,34 Kg
Размери на опаковката (изчислени)	115 mm x 95 mm x 75 mm

Връзки и интерфейси

Обозначение на клемата	Функция / предназначение на веригата
OUT	Пропорционален изходен сигнал за напрежение (изходен контур 200 mV/mil)
COM	Обща референтна точка за връщане на сигнала
VTX	Вход за отрицателно постояннотоково захранване (-24 VDC номинална захранваща линия)
Коаксиален жак	Интерфейс за сигурно свързване към връзката с удължителния кабел на 3300 NSv

Указания за монтаж

КРИТИЧНО ПРЕДУПРЕЖДЕНИЕ

Изолирайте и напълно изключете външното захранване на контура, преди да започнете монтажните дейности. Извършването на конструктивна или кабелна поддръжка по активни, захранени контури за близост крие сериозен риск от преходни повреди на контура, неправилни диагностични показания или неволно генериране на команда за спиране на машината.

Полевите инженери трябва стриктно да спазват следната техническа последователност при разполагане на шкафове на място:

1

Подравнете монтажната рамка върху чистата задна плоча на шасито вътре в корпуса и затегнете винтовете на панела, за да осигурите стабилен контур за конструктивно заземяване.

2

Проверете съвместимостта на общата дължина на линията. Общата комбинация от сондата 3300 NSv и удължителния кабел трябва да бъде точно 7,0 метра, за да се осигурят точни параметри за мащабиране.

3

Свържете коаксиалния накрайник на удължителния кабел към вградения конектор на сензора, като внимавате да предотвратите механично заклинване или прекомерно затягане.

4

Свържете проводниците VTX, COM и OUT към съответните винтови клеми на конекторния блок, като ги отделите от шумните електрически вериги на двигателя.

FAQ

Какви основни ограничения на машината налагат използването на система за близост NSv вместо стандартни 8 mm модули?

Системата е проектирана за зони с физически ограничения при монтажа, като малки зенкери, ограничено странично пространство или пречки отзад. Тя осигурява отлични линейни характеристични криви при цели с диаметър на вала под 51 милиметра или с аксиални повърхности под 15 милиметра.

Може ли този 7,0-метров сензор да се комбинира с конфигурация от 5,0-метров сонда и кабел?

Не. Електронните схеми са фабрично настроени за точно определена обща електрическа дължина. Комбинирането на 7,0-метров сензор с 5,0-метрова кабелна конфигурация ще доведе до неточни калибрационни измервания и ще промени коефициента на мащабиране.

Какви са точните стойности на изискваното напрежение за захранващите входове?

Сензорът работи в диапазон на възбуждащото напрежение от -17,5 VDC до -26 VDC на терминала VTX спрямо връзката COM. Стандартната консумация при работа обикновено не надвишава 12 mA.

Как трябва да бъде изолиран коаксиалният конектор при монтаж на място?

За да предотвратите случайно заземяване и да изолирате връзката от влага в околната среда, използвайте специални протектори за конектори или чиста самовулканизираща се силиконова лента върху съединената коаксиална връзка.
