Преглед на продукта

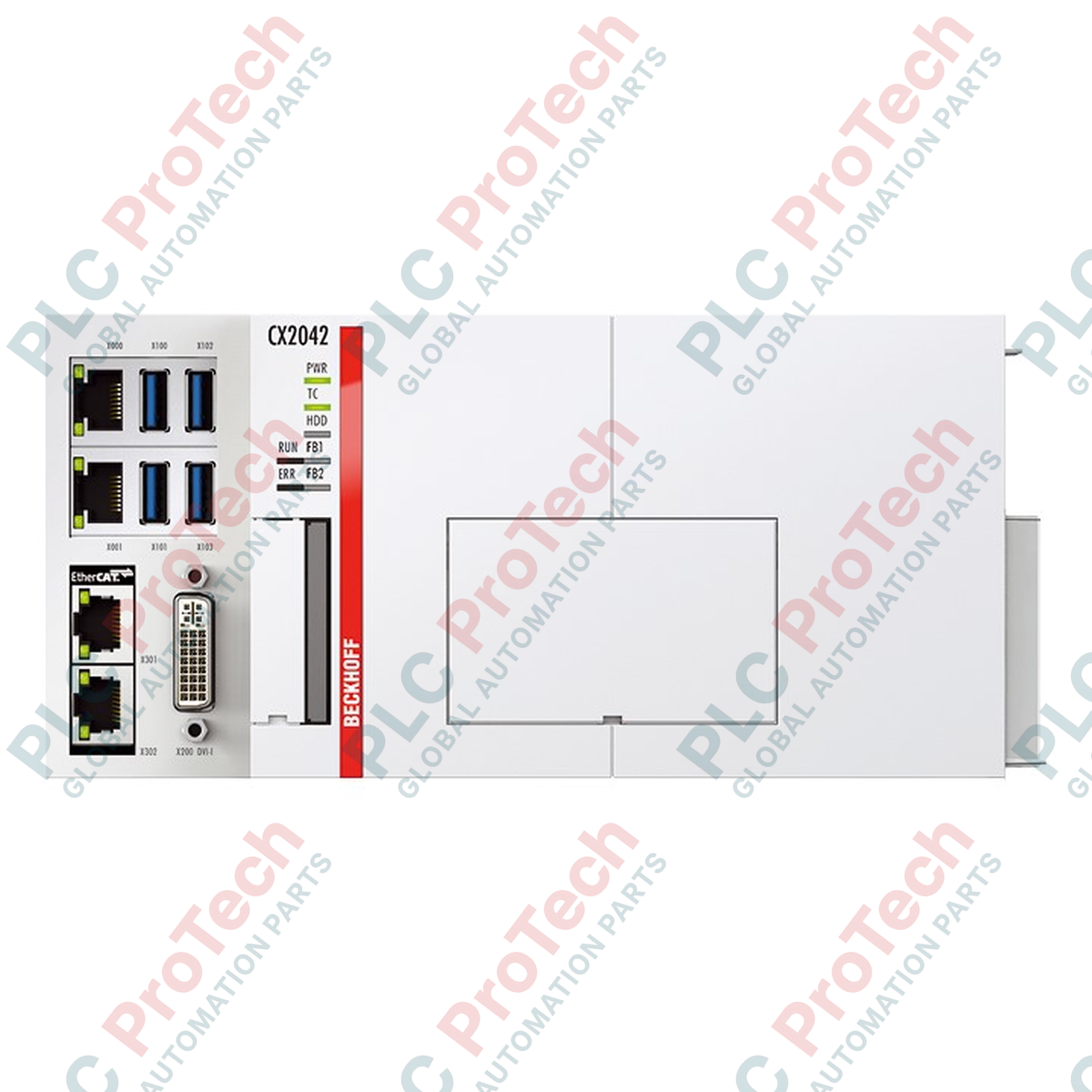

 CX2042-N031 (CX2042N031) е високопроизводителен базов CPU модул, предназначен за хардуерната серия CX2000 и разработен за изпълнение на сложни задачи за индустриално управление с високи изисквания към скоростта на обработка. Оборудван с процесор Intel Xeon® D, този модул е оптимизиран за многоядрени приложения, включително усъвършенствана роботика, CNC обработка и автоматизация на мащабни производствени предприятия. В критични среди като нефтопреработвателни заводи, центрове за електроразпределение и автоматизирани логистични центрове CX2042-N031 служи като надежден контролер, който намалява продължителността на циклите и повишава надеждността на системата. Тази конкретна конфигурация разполага с интегриран RS485 интерфейс, фабрично конфигуриран като мрежова крайна точка, за да осигури безпроблемна серийна комуникация с полеви устройства, като същевременно запазва целостта на сигнала по шината.

Техническа конфигурация

CX2042-N031 използва модулна компютърно базирана архитектура за управление, която позволява гъвкаво разширяване чрез вътрешната високоскоростна шина. Интегрираният сериен интерфейс „N031“ е фабрично инсталирана опция, която използва стандартен 9-пинов D-sub конектор. За разлика от универсалните конфигурации, този модул е специално настроен като крайна точка, което означава, че вътрешното терминиране е включено , а ехото е изключено. Тази настройка на хардуерно ниво улеснява инсталирането на мрежата, като осигурява необходимото съгласуване на импеданса за RS485 шината без нужда от външни резистори. CPU модулът поддържа високопроизводителни среди за изпълнение на TwinCAT 3, което позволява детерминирано управление в реално време и дълбока интеграция с EtherCAT терминални системи.

Технически спецификации

Често задавани технически въпроси

Означава ли настройката „Терминирането е включено“, че не са ми необходими външни резистори?

Да. Тъй като този модул е конфигуриран като крайна точка, терминиращият резистор от 120 ома е активиран вътрешно. Модулът трябва да бъде разположен във физическото начало или края на RS485 сегмента, за да се предотвратят отражения на сигнала.

Мога ли да променя настройката „Без ехо“ чрез софтуера?

Конфигурацията „Без ехо“ се управлява на хардуерно/фърмуерно ниво на модула N031. Това гарантира, че CPU модулът няма да получава собствените си предадени данни, като опростява логиката на комуникационния драйвер и намалява изчислителното натоварване на серийния стек.

Какъв захранващ модул е необходим за CX2042-N031?

Серията CX2042 обикновено изисква захранващ модул от серията CX2100. Поради високопроизводителния процесор Xeon се уверете, че използваният захранващ модул (например CX2100-0014) осигурява достатъчен ток както за CPU модула, така и за свързаните I/O терминали.

Ръководство за инженеринг и инсталиране

• Логика на терминиране на шината: Тъй като вътрешното терминиране на CX2042-N031 е активирано, модулът трябва да бъде разположен в единия от двата крайни края на RS485 шината, свързана по схема „daisy chain“. Ако този модул бъде поставен в средата на мрежа с множество устройства, това ще доведе до влошаване на сигнала. Винаги проверявайте физическата топология на мрежата преди въвеждане в експлоатация.

• Управление на топлинната среда: Поради високата плътност на мощността на процесора Xeon този модул използва активно охлаждане. Уверете се, че отворите за вход и изход на въздуха не са запушени. В затворени шкафове за управление проверете дали общото топлинно натоварване не надвишава капацитета за охлаждане на шкафа, за да предотвратите преминаването на CPU модула в режим на термична защита.

• Заземяване и екраниране на серийната връзка: За да предотвратите повреждане на данните от електромагнитни смущения (EMI), използвайте екранирани усукани двойки (STP) за RS485 връзката. Свържете екрана на кабела към металния корпус на D-sub конектора, за да осигурите нискоимпедансен път към функционалното заземяване на системата CX2042.
