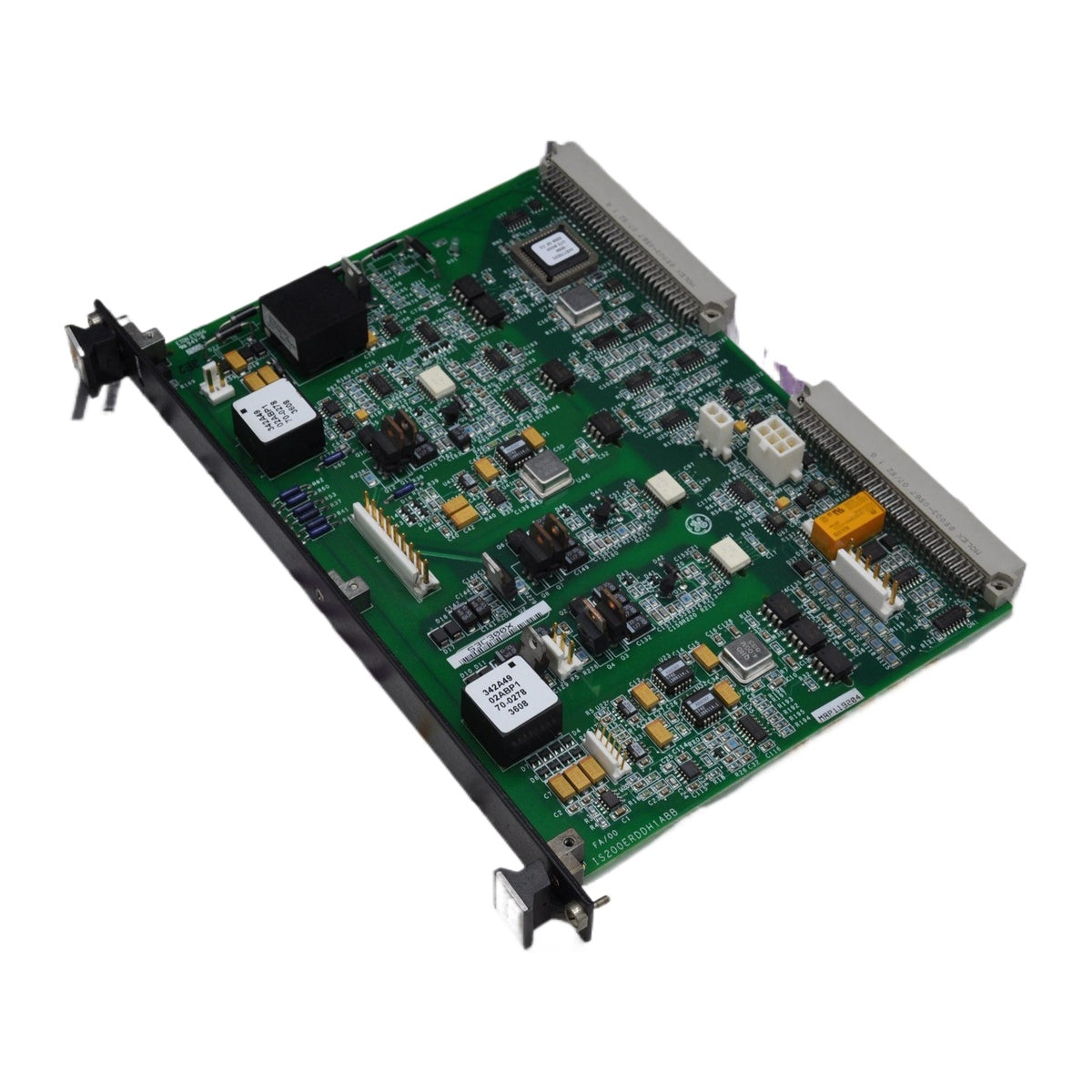

Защитна интерфейсна платка GE Energy IS200TPIMG1A Mark VI

Описание

GE Energy IS200TPIMG1A е защитна интерфейсна клемна платка, предназначена за използване в системите за управление на газови турбини Mark VI Speedtronic. IS200TPIMG1A служи като пасивна интерфейсна платка, която основно управлява критични сигнали за изключване и входове за защита, като команди за аварийно спиране (E-Stop) и обратна връзка от релета. Тя осигурява електрическа изолация между управляващата логика и полевите устройства, за да защити целостта на системата. Платката насочва сигналите за изключване и защита от процесора за управление на турбината към външни полеви устройства, като задейства вградените релета при установяване на изключване, за да инициира процедури по спиране. Тя следи обратната връзка от полевите устройства и поддържа логика на гласуване 2 от 3 в конфигурации с тройно модулно резервиране (TMR), така че действията по изключване да се изпълняват само когато са потвърдени по няколко канала.

Характеристики

• Обработва дискретни входове и изходи за критични защитни функции, включително аварийно спиране, превишаване на оборотите, превишаване на температурата и изгасване на пламъка.
• Оборудвана е с три хоризонтални клемни блока (TB1, TB2, TB3), всеки с по 20 сребърни метални клеми.
• Включва осем предпазителя за 125 V, разделени в две групи по четири.
• Интегрира девет черно-бели релета/контактори, покрити с прозрачна пластмаса.
• Съдържа една вертикално разположена интегрална схема и транзистор с форма на полукръг в горната дясна част на печатната платка.
• Пълна съвместимост с интерфейсните защитни модули TRLY, TREG и TRPG за цялостно управление на изключването.

Приложения

• Системи за управление на газови турбини GE Speedtronic Mark VI
• Системи за защита на парни турбини
• Интегриране на вериги за аварийно спиране (E-Stop)
• Конфигурации с тройно модулно резервиране (TMR) и опростена защита
• Интерфейс към промишлени защитни релета с висока надеждност

Технически спецификации

Указания за монтаж

• Монтаж: Монтирайте платката на DIN шина или в шасито на панела, като осигурите достатъчно пространство за прокарване на кабелите.
• Полево окабеляване: Свържете външните полеви устройства (бутони за аварийно спиране, релета за изключване, бобини на прекъсвачи) към винтовите клеми на клемните блокове TB1, TB2 и TB3.
• Системни връзки: Свържете платката към управляващия процесор и свързаните системни модули чрез лентови кабели.
• Заземяване и екраниране: Следвайте препоръчаните от GE практики за заземяване и екраниране с цел намаляване на шума и ограничаване на електромагнитните смущения.
