Захранващ модул за входна CPU/DPU платка GE Fanuc IC600PM541 Series Six, 24 V DC

Описание

GE Fanuc IC600PM541 е монтиран в шкаф модул за захранване на CPU/DPU с вход 24 VDC, предназначен за програмируемата логическа контролерна система GE Fanuc Series Six. Проектиран да работи от входен източник в диапазона 20 до 32 VDC, този захранващ модул подава стабилизирани +5 VDC, +12 VDC и -12 VDC директно към задната платка на шкафа за захранване на централния процесорен модул (CPU) или модула за обработка на данни (DPU). Разполага се най-вдясно в шкафа на CPU/DPU и служи като директна алтернатива с постоянен ток на стандартните захранващи модули с вход 115/230 VAC в системи за промишлен контрол.

Изграден със схемотехника с импулсно превключване, IC600PM541 поддържа практически постоянна консумация на входна мощност при даден товар, като същевременно защитава вътрешните схеми от обръщане на полярността на входния постоянен ток. Освен преобразуването на системното захранване, модулът разполага с вградени електромеханични контакти на алармено реле, които се свързват с външни потребителски индикатори или сигнализатори при неизправност на системата. Включва и вграден стабилизатор на напрежение, предназначен да поддържа опционална спомагателна батерия за запазване на CMOS паметта в процесорния шкаф.

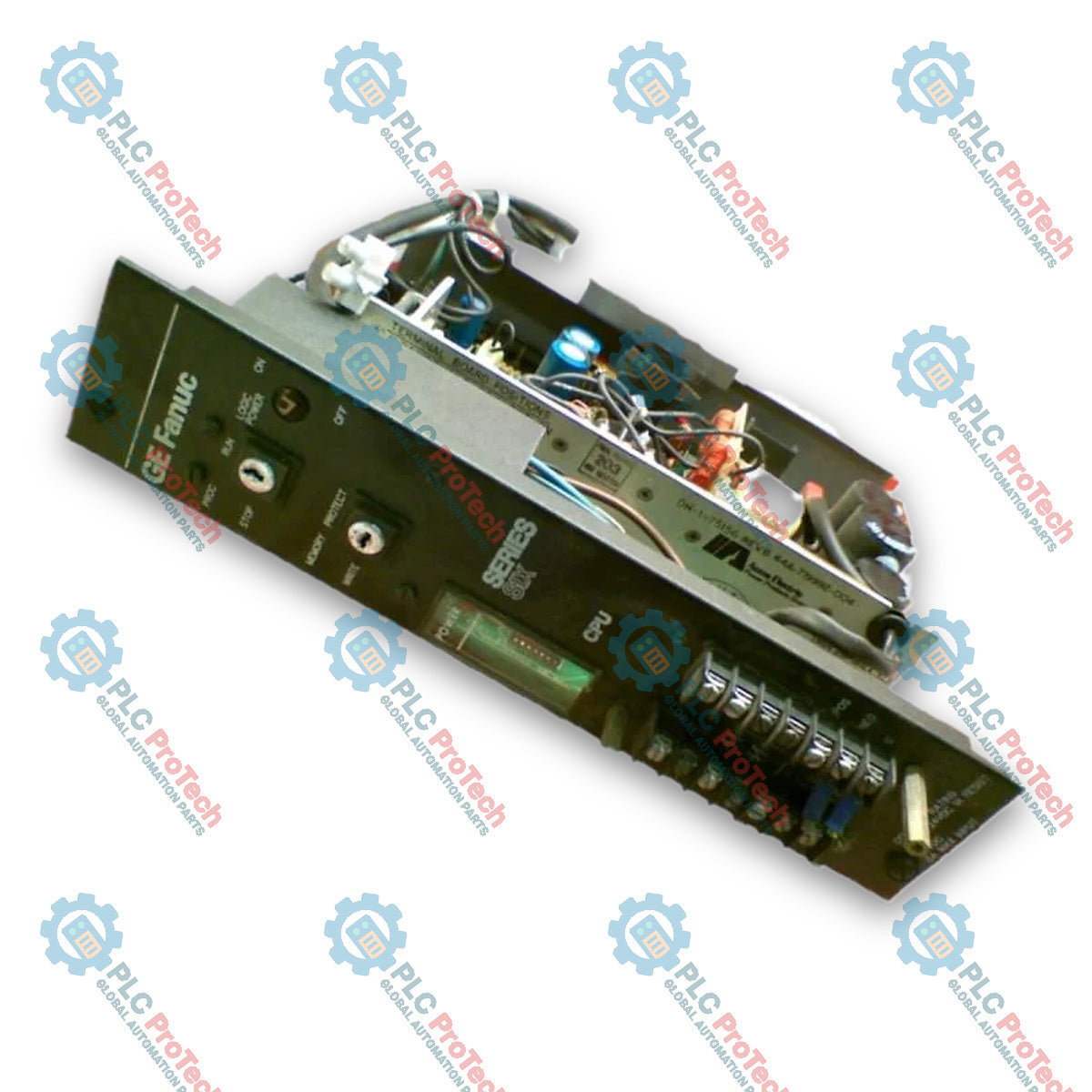

Предният панел на GE Fanuc IC600PM541A включва два превключвателя с ключ и индикатори за състояние, улесняващи локалната работа на системата и защитата на паметта. Превключвател с ключ за избор на режим позволява на операторите да превключват процесора между режими RUN и STOP, а отделен превключвател с ключ за защита на паметта активира състояние READ ONLY за паметта на процесора. И двата превключвателя се управляват с един общ ключ. Монтираният отпред светодиод POWER предоставя диагностична информация в реално време и остава светнал, когато и трите изходни постояннотокови шини работят в рамките на стандартните допустими отклонения на напрежението.

Характеристики

• Широка съвместимост с входове за постоянен ток: Приема захранващо напрежение в диапазона 20 до 32 VDC (максимум 180 VA), разширявайки възможностите за внедряване в мрежи с 24 VDC.
• Три стабилизирани изходни шини: Преобразува основния входен постоянен ток в стабилизирано захранване за задната платка: +5 VDC (16,5 A), +12 VDC (1,5 A) и -12 VDC (1,0 A), с обща изходна мощност под 90 W.
• Гъвкавост за два типа шкафове: Предназначен за директен монтаж както в шкафове за CPU, така и в шкафове за DPU в платформата GE Fanuc Series Six, което улеснява управлението на складовите наличности от резервни части.
• Вградени алармени контакти: Предоставя електромеханични контакти на релета (1 NO, 1 NC, 2 NO, 2 NC) за задействане на външни алармени индикатори или управляващи устройства при неизправност.
• Стабилизатор за спомагателна батерия: Включва вграден стабилизатор на напрежение за свързване на външна батерия (8-28 VDC) за резервно захранване на CMOS паметта в процесорния шкаф.
• Вградени органи за управление с ключ на предния панел: Разполага с превключватели с ключ отпред за управление на режима на CPU (RUN/STOP) и заключване на съдържанието на паметта в състояние READ ONLY (WRITE/MEMORY PROTECT).
• Защита от обратна полярност и свръхток: Защитен е от случайно свързване с обратна полярност на постояннотоковото захранване и е оборудван с вътрешен предпазител 8A slow-blow, достъпен през блока на превключвателя/предпазителя.
• Диагностичен мониторинг на захранването: Светодиодът POWER на предния панел показва кога всички изходни нива на напрежението (+5V, +12V, -12V) са в допустимите граници за нормална работа.

Приложения

• CPU шкафове на Series Six PLC: Осигурява основно преобразуване на постояннотоково захранване за задната платка на главни процесорни шкафове в системи за управление на технологични процеси от по-старо поколение.
• Шкафове на модула за обработка на данни (DPU): Захранва спомагателни шкафове за обработка на данни в разширени управляващи архитектури GE Fanuc Series Six.
• Промишлени системи за управление с 24 VDC: Използва се в промишлени обекти, където надеждността на мрежовото захранване изисква PLC контролерите да работят директно от стационарни батерийни блокове или постояннотокови шини с 24 VDC.
• Интерфейс за дистанционна аларма и сигнализация: Свързва вътрешната логика за неизправности на PLC системата с външни визуални/звукови системи за предупреждение в предприятието чрез изолирани релейни изходи.

Информация за поръчка

Технически спецификации

Общи данни

Входни спецификации

Изходни спецификации

Номинални стойности на алармените контакти

Условия на средата и механични характеристики

Свързвания / интерфейси

Указания за монтаж

1. Изолиране за безопасност: Поставете ключа на CPU в положение STOP. Преди физическо боравене изолирайте и отстранете цялото основно входно захранване от системата чрез главния прекъсвач.
2. Позициониране в шкафа: Уверете се, че целевата позиция е най-вдясно в CPU или DPU шкафа на Series Six.
3. Проверка за нулево напрежение: Отстранете долния защитен пластмасов капак с отвертка и с калибриран мултиметър проверете дали по входните клеми няма постояннотоково напрежение.
4. Документиране на окабеляването: Преди разединяване отбележете местоположението и номерата на проводниците, както и полярността на клемите за спомагателната батерия, аларменото реле и входа за постоянен ток.
5. Разединяване на задната платка и кабелния сноп: Разхлабете горните и долните винтове с ръкохватка, завъртащи се на 1/4 оборот. Внимателно разединете вътрешните кабелни връзки от страничната клемна платка и разкачете 18-пиновия конектор Molex (P1) на тясната платка.
6. Механично подравняване: Плъзнете IC600PM541A в рамката на шкафа по направляващите релси, като се уверите, че вътрешните проводници на кабелния сноп не попадат в точки на механично притискане.
7. Затягане на крепежните елементи: Затегнете горните и долните винтове с ръкохватка по посока на часовниковата стрелка, докато се заключат здраво към конструкцията на шкафа. При необходимост закрепете скобите на проводниците към шпилките на рамката.
8. Електрическо свързване: Свържете отново вътрешните захранващи проводници отстрани и 18-пиновия конектор Molex. Свържете външното входно захранване за постоянен ток (POS, NEG, GND), спомагателната батерия и окабеляването на аларменото реле към предния клемен блок.
9. Проверка на полярността: Проверете правилната полярност на постояннотоковото захранване, преди да подадете напрежение. Обръщането на входната полярност причинява прекомерен ток и ще изгори вътрешния предпазител 8A slow-blow.
10. Включване: Подайте входно захранване 24 VDC. Уверете се, че предният индикатор POWER светва, което показва, че изходните шини +5V, +12V и -12V са в рамките на функционалните спецификации.

Указания за поддръжка и диагностика

• Интерпретация на индикатора POWER: Зеленият светодиод POWER показва нормалното работно състояние и на трите изходни напрежения. Ако светодиодът изгасне по време на работа, поне една от постояннотоковите изходни шини (+5V, +12V или -12V) е паднала под допустимата работна граница или основното постояннотоково входно напрежение е отпаднало.
• Смяна на предпазителя: Ако модулът не се включва и входната полярност е била обърната или е възникнал свръхток, проверете предпазителя 8A slow-blow, разположен близо до главния превключвател на захранването. Сменяйте го само с еквивалентен предпазител със същата характеристика за забавено изключване.
• Логика на състоянието на алармените контакти: При нормална работа на системата без неизправности вътрешните алармени релета остават включени. При алармено състояние или пълна загуба на захранване на модула релетата се изключват, което води до отваряне на контактите 1NO / 2NO и затваряне на контактите 1NC / 2NC.
• Внимание при изолиране на батерията: Ако към клемите BAT + / BAT - е свързана спомагателна батерия за резервно захранване на CMOS паметта, уверете се, че свързващата верига е изолирана от останалата част на системата, за да предотвратите късо съединение на батерията.

Съответствие и сертификати

• Стандарт UL: Сертифициран съгласно Underwriters Laboratories Inc. UL Standard No. 508 (оборудване за промишлен контрол, подраздел „Оборудване за електронно преобразуване на енергия“).
• Стандарти за шум: Изпитан за съответствие с изискванията за устойчивост на шум съгласно NEMA ICS 2-230 и ANSI C37.90A.
