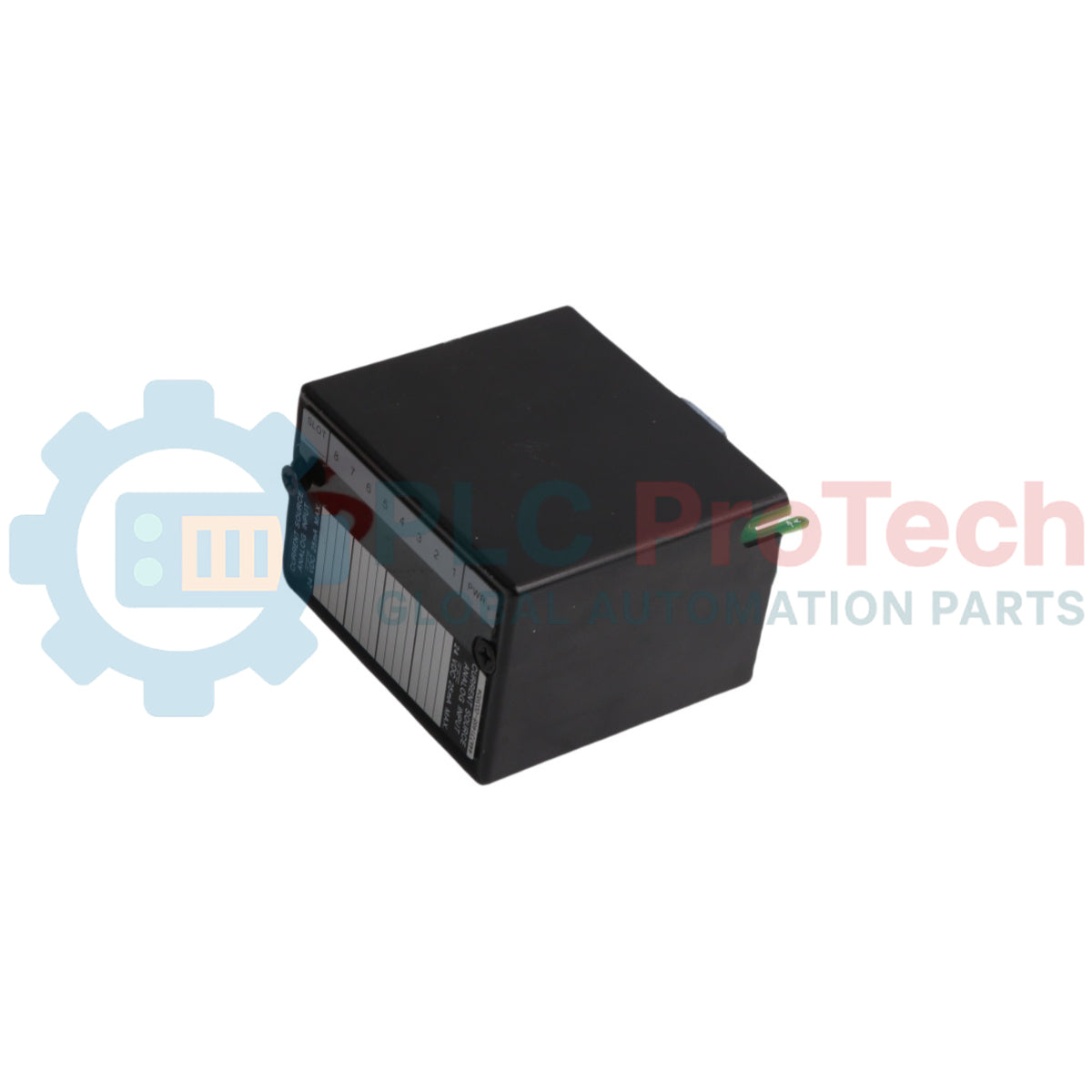

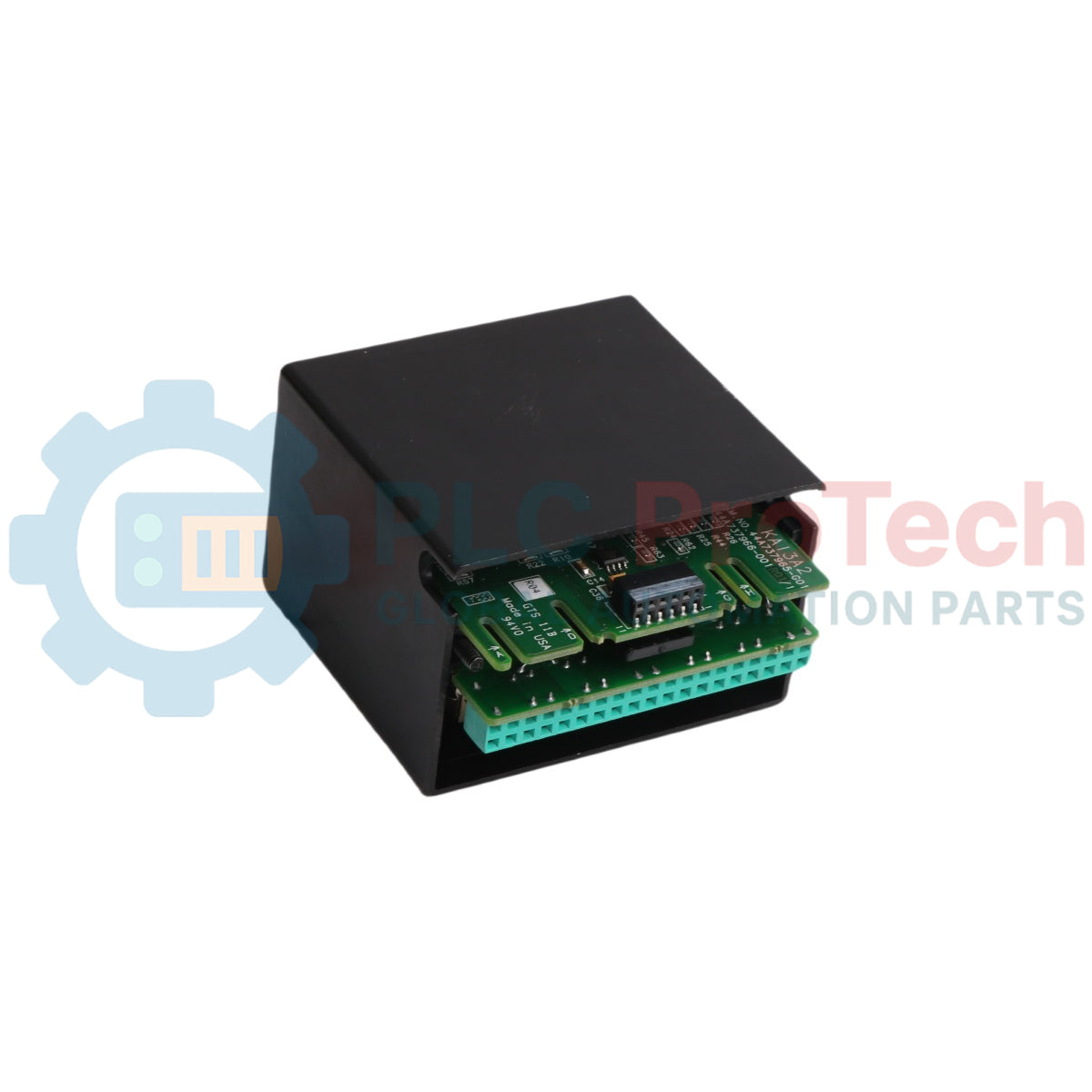

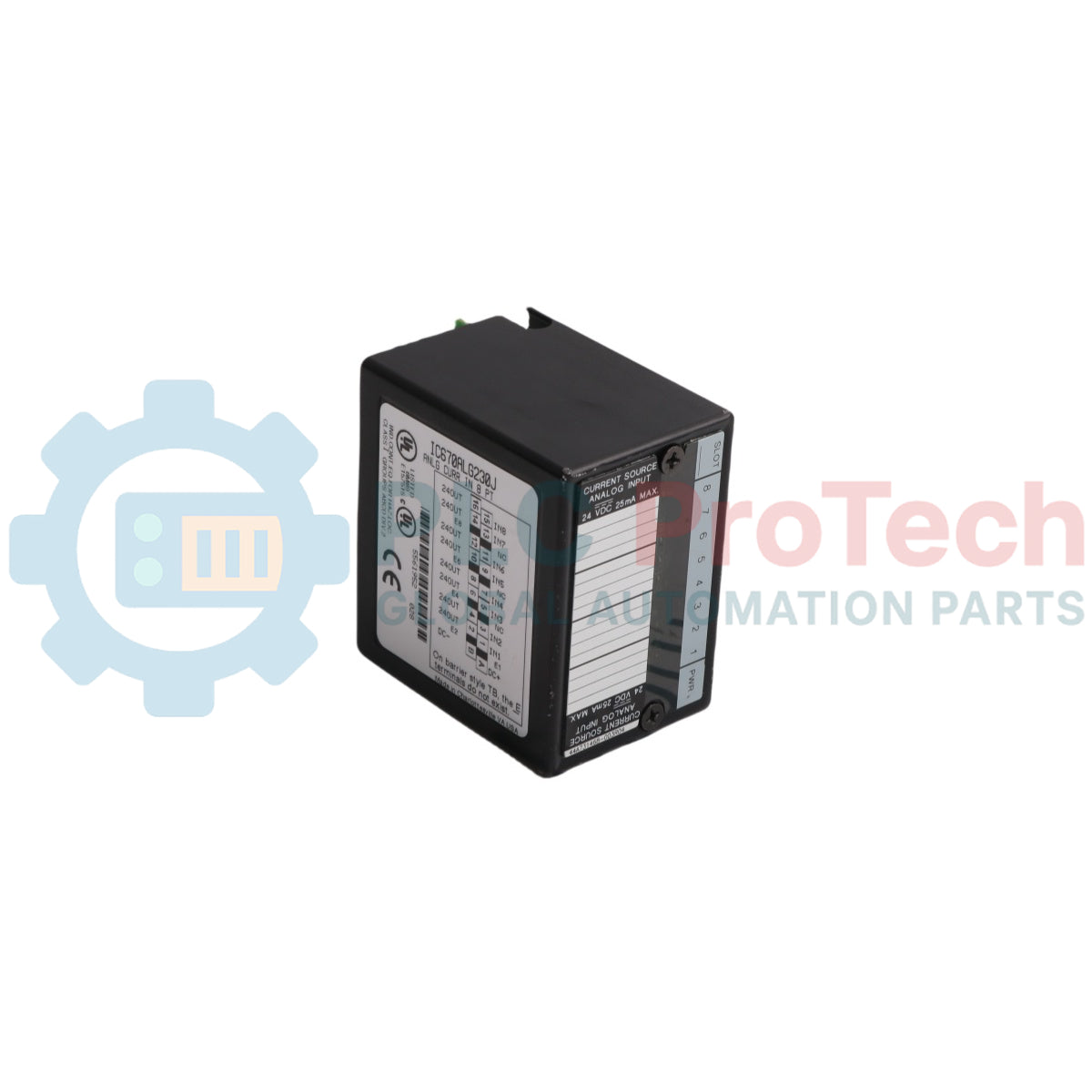

GE Field Control IC670ALG630 входен модул за термодвойка

Общ преглед на продукта

Този GE IC670ALG630 (IC670ALG630) е високопроизводителен 8-канален аналогов входен модул, предназначен за децентрализираната I/O система GE Field Control. Този специализиран модул приема 8 независими входа за термодвойки или миливолтови сигнали, осигурявайки прецизно наблюдение на температурата за критични индустриални процеси, като производство на електроенергия, химическо рафиниране и обработка на метали. Чрез преобразуване на аналоговите топлинни сигнали в 16-битов цифров формат (15 бита плюс знак), IC670ALG630 осигурява високорезолюционно събиране на данни, което е от съществено значение за поддържане на стабилността на системата и намаляване на енергоемките топлинни колебания. Възможността му да се свързва директно с различни типове термодвойки без външни преобразуватели го прави икономично решение за мащабно разпределено измерване на температура

Техническа конфигурация

Архитектурата на модула е изградена около твърдотелен мултиплексор с оптична изолация и вътрешен микропроцесор, който обработва мащабирането, линеаризацията и разширената диагностика.

• Гъвкавост на входовете: Поддържа широк набор от термодвойки, включително типове J, K, T, E, S, R, B, N, G, C, D и Platinel II.
• Компенсация на студения спай (CJC): Предлага четири гъвкави метода—локален (чрез термистор), отдалечен (чрез BIU), фиксиран (конфигурирана стойност) или никакъв.
• Обработка на данни: Извършва самокалибриране при включване и на всяка следваща минута, за да компенсира промените в околната температура.
• Интелигентна диагностика: Автоматично открива и отчита прекъснати вериги на термодвойките, състояния извън горния/долния диапазон и нива на горна/долна аларма за всеки канал.
• Конфигурируемо семплиране: Потребителите могат да избират честота на събиране на данни въз основа на мрежова честота от 50 Hz или 60 Hz, за да оптимизират потискането на шума в нормален режим

Технически спецификации

Технически често задавани въпроси

Как се отчита информацията в паметта на PLC?

Всеки канал може да бъде конфигуриран да отчита или линеаризирана температура (в десети от градуса по Целзий или Фаренхайт), или необработени стойности в миливолти (отчетени като 1/100 от миливолта).

Какво се случва, ако проводникът на сензора се прекъсне по време на работа?

Освен ако не е потиснато в конфигурацията, модулът извършва проверка за „прекъсната термодвойка“ всеки път, когато каналът бъде прочетен. Ако бъде установено прекъсване, в таблицата на дискретните входове се задава диагностичен бит и по-нататъшната обработка на този канал се спира, за да се предотвратят неверни показания.

Може ли този модул да работи без отделно захранване?

Да, този модул не изисква отделно полево захранване; той получава необходимия работен ток (до 195 mA) директно от задната платка на интерфейсния блок на шината (BIU).

Ръководство за проектиране и монтаж

• Точност на компенсацията на студения спай: За да осигурите максимална прецизност при използване на локална компенсация, използвайте клемния блок за термодвойка (IC670CHS004). При използване на стандартни клемни блокове към клемите трябва да бъде монтиран термистор BetaTHERM с бета 10K Ohm, за да се избегне неточно отчитане на температурата.
• Управление на топлината: Избягвайте инсталирането на IC670ALG630 и неговите клемни блокове в същия шкаф като модули с високо топлоотделяне. Температурните преходни процеси в близост до клемните връзки могат да доведат до грешки при компенсацията на студения спай; поддържането на стабилна околна среда е от ключово значение за точността на компенсацията от +/-0.25 градуса C.
• Намаляване на шума: Модулът осигурява 120 dB потискане на синфазни смущения. За най-добри резултати използвайте екраниран удължителен проводник за термодвойка и свържете екранировката към заземяването на клемния блок. Уверете се, че DIN шината е правилно заземена към заземяването на шасито, за да улесните вътрешния път за заземяване на модула.
