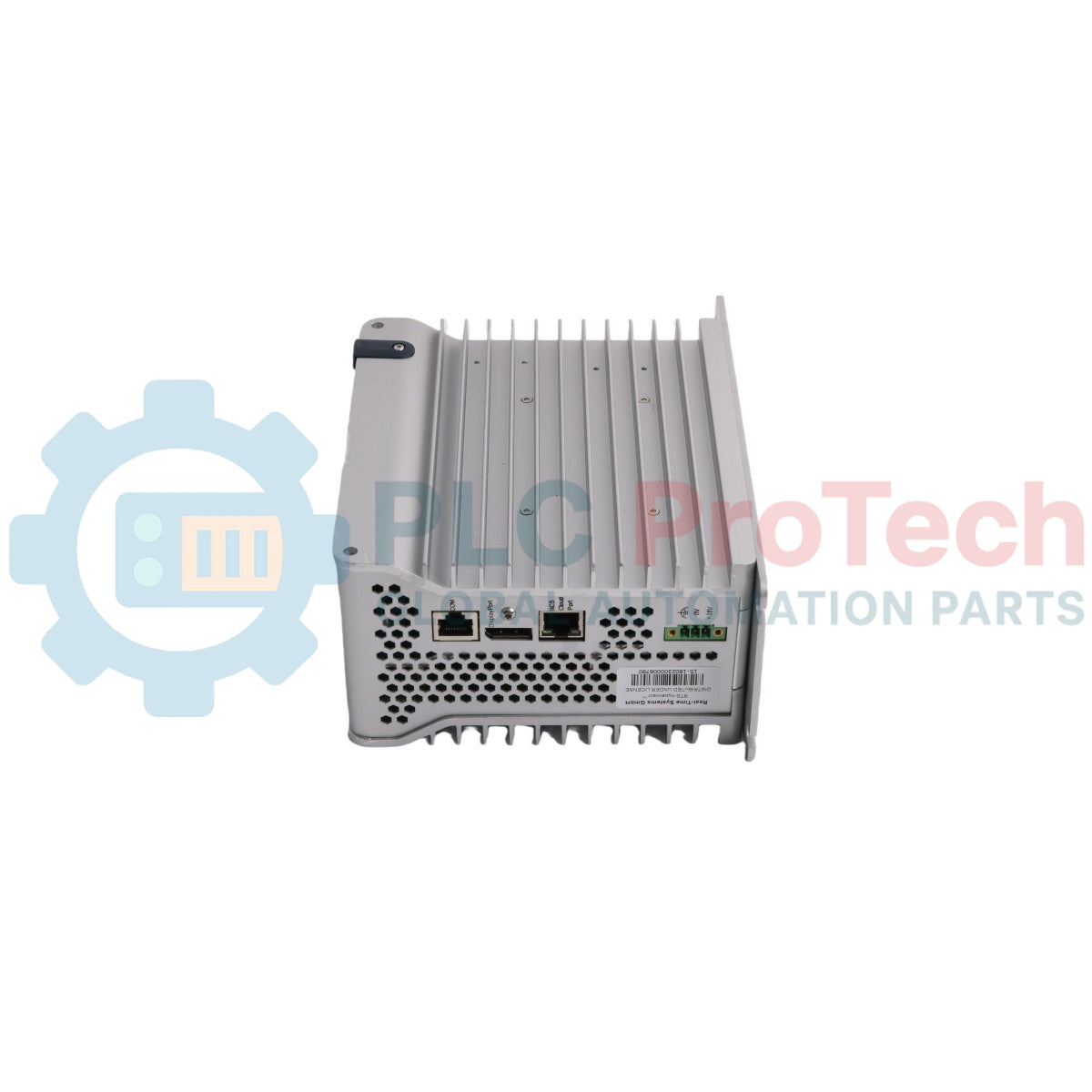

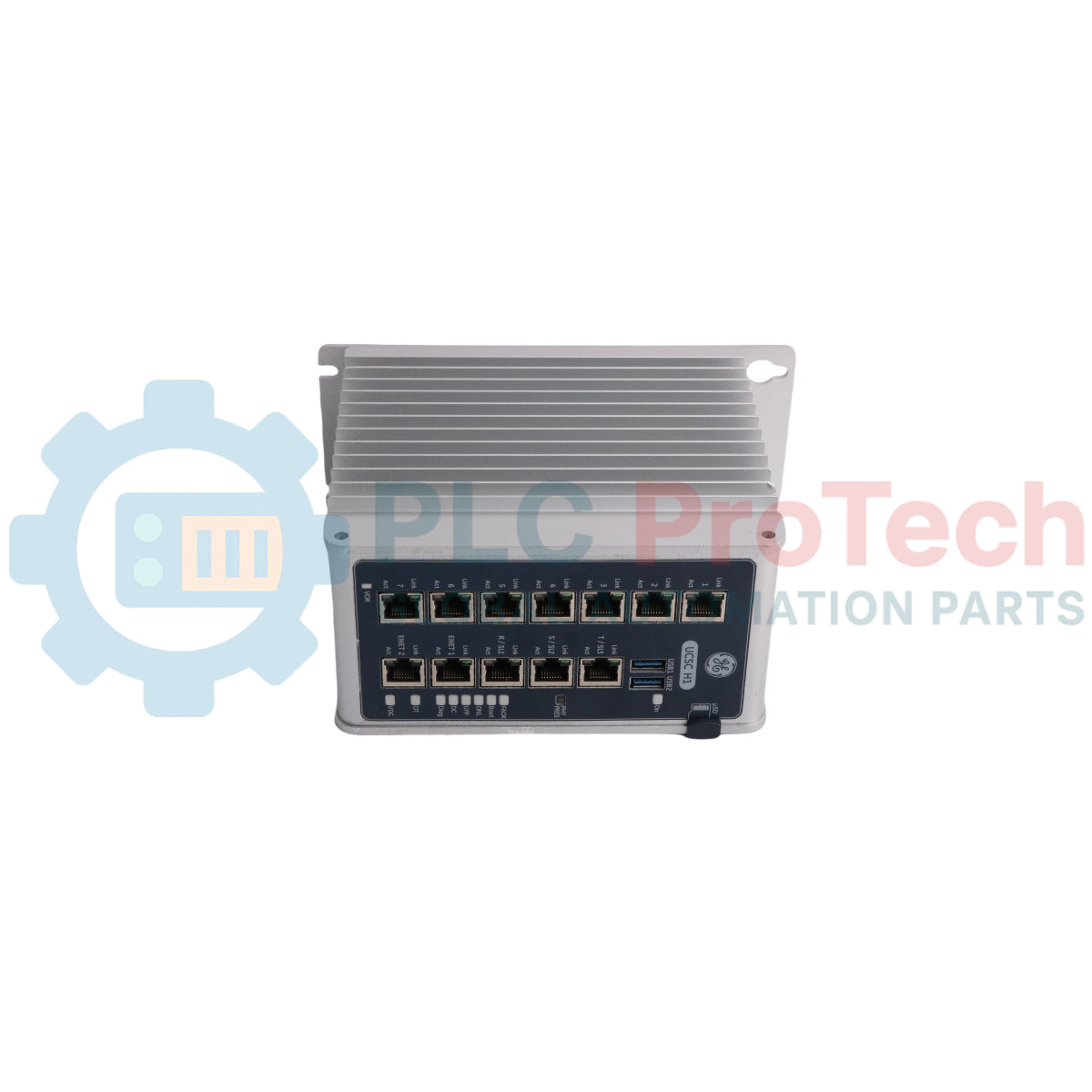

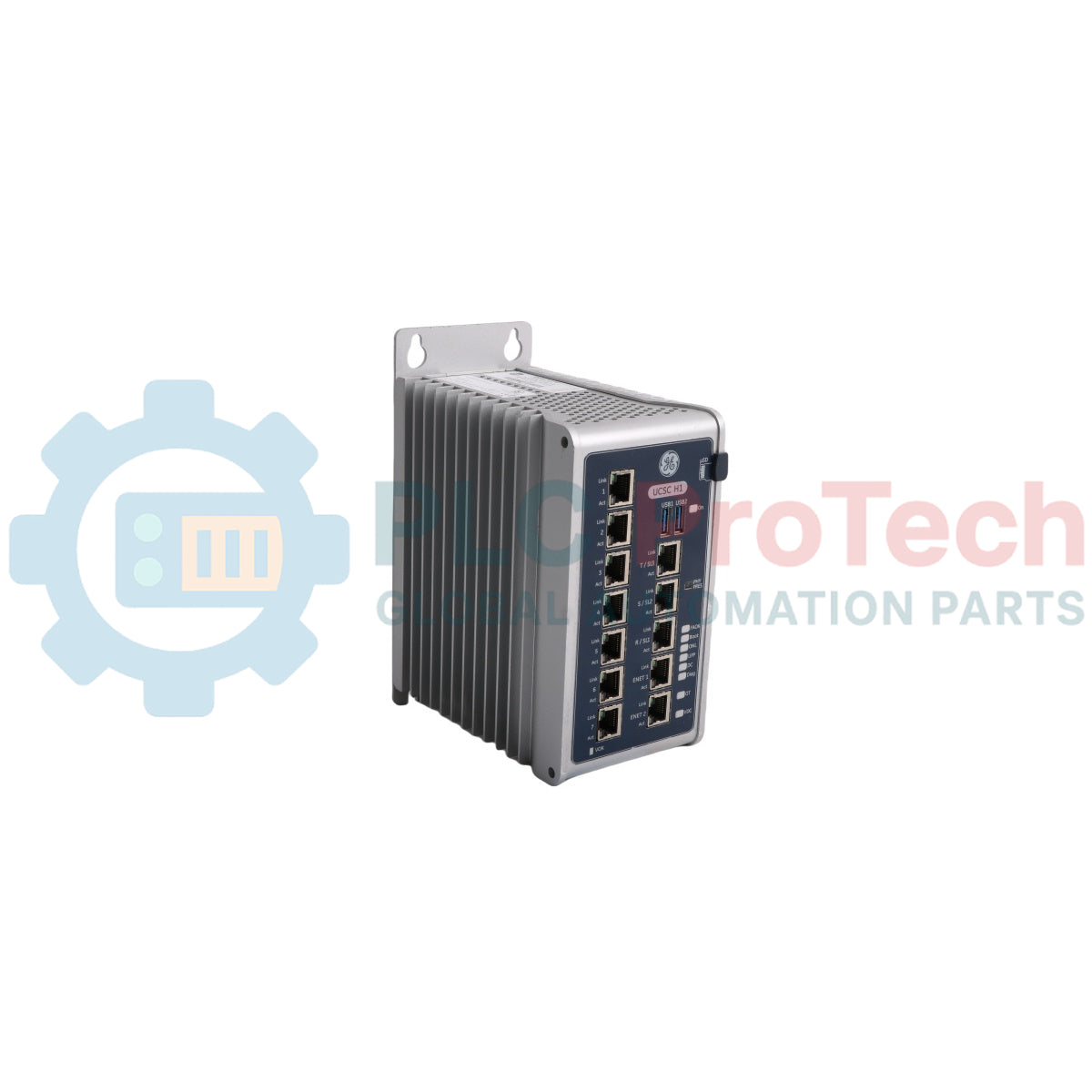

GE IS420UCECH1B Mark VIe & VIeS UCEC контролерен модул
IS420UCECH1B функционира като високоплътностен процесорен модул и комуникационен хъб в системите за управление Mark VIe и Mark VIeS на General Electric. Този модул интегрира базова контролерна платформа UCSCH1x директно със специализирана седемпортова RJ-45 I/O разширителна платка. Контролерният модул IS420UCECH1B UCEC обработва високоскоростна логика на промишлени управляващи контури и маршрутизиране на данни през двойно резервирани или Triple Modular Redundant (TMR) мрежи за безопасност. Той управлява едновременни потоци от данни чрез Unit Data Highway (UDH) за операторски интерфейси и специализираната полева шина IONet за високоскоростна I/O комуникация. Модулът е изграден с интегрирано хардуерно ускорение за EFA протоколи и разполага със среди за изпълнение, специфични за приложенията; за системното му внедряване е необходим конфигурационен софтуер ControlST V07.03 или по-нова версия.
| Модул | Платформа | Разширителни I/O портове | Вграден PPNG | Вграден EtherCAT | EFA |
|---|---|---|---|---|---|
| UCECH1B | UCSCH1x | 7, RJ-45 | X | X | ✓ |
| Параметър | Спецификация |
|---|---|
| Производител | General Electric (GE) |
| Модел | IS420UCECH1B |
| Серия | Mark VIe / Mark VIeS |
| Тип модул | Контролерeн модул UCEC |
| Базова платформа | UCSCH1x |
| Интерфейс за разширение | 7 разширителни I/O порта (RJ-45) |
| Изисквания към HMI / софтуера | ControlST V07.03.000 или по-нова версия |
| Метод на охлаждане | Конвекция |
| Размери на модула (В x Д x Ш) | 168 x 150 x 85 mm (6,61 x 5,91 x 3,35 in) |
| Размери с монтаж (В x Д x Ш) | 204 x 153 x 85 mm (8,03 x 6,02 x 3,35 in) |
| Тегло | 2 060 g (72,7 oz) |
| Работен температурен диапазон | -40 до 70°C (-40 до 158°F), околна температура на 25 mm (0,98 in) от модула |
| Диапазон на температурата на съхранение | -40 до 85 °C (-40 до 185 °F) |
| Относителна влажност | 95%, без кондензация |
| Нормален работен надморски диапазон | 0 до 1 000 m (0 до 3 281 ft) при 101,3 до 89,8 kPa |
| Разширен работен надморски диапазон | 1 000 до 3 000 m (3 281 до 9 843 ft) при 89,8 до 69,7 kPa (Изисква намаляване на температурния номинал до максимум 65 °C / 149 °F) |
| Надеждност (MTBF при 30 °C / 86 °F) | 329 615 часа |
| Входна мощност на модула UCEC (номинална) | 28 W |
| Входна мощност на модула UCEC (максимална) | 42 W |
| Входна мощност на контролера UCSC | 18 W (номинално) / 30,8 W (максимално) |
| Диапазон на входното напрежение | 18 V DC (минимално), 24/28 V DC (номинално), 30 V DC (максимално) |
| Входен капацитет | 25 uF |
| Защита от пренапрежение | Незаменяем предпазител 4 A, 125 V DC (Номинална енергия на стопяване: 26 A на квадратна секунда) |
| Защита от обратна полярност | Осигурена (Обръщането на +/- входа няма да повреди устройството; то няма да се включи) |
| Етикет на порт / интерфейс | Тип физически конектор | Функционален протокол / Спецификации на средата |
|---|---|---|
| Разширителни портове 1 до 7 | RJ-45 | Интерфейс за високоскоростна серийна връзка (HSSL); усукана двойка 10Base-TX/100Base-TX; патентован протокол на GE, осигуряващ синхронна връзка от точка до точка с I/O модули с поддръжка на HSSL. |
| T/SL3 | RJ-45 | Излишна връзка IONet/HSSL; действа като мрежа за TMR резервиране, използваща и трите порта. Усукана двойка 10Base-TX/100Base-TX. |
| S/SL2 | RJ-45 | Излишна връзка IONet/HSSL; действа като мрежа за двойно резервиране при свързване с R/SL1. Усукана двойка 10Base-TX/100Base-TX. |
| R/SL1 | RJ-45 | Излишна връзка IONet/HSSL; действа като мрежа за конфигурации със симплексно резервиране. Усукана двойка 10Base-TX/100Base-TX. |
| ENET 1 | RJ-45 | Основен Ethernet интерфейс към LAN (UDH). Усукана двойка 10Base-T/100Base-TX. Обработва комуникацията на контролера с ToolboxST, маршрутизирането на аларми към HMI, Modbus TCP Slave, OPC UA и разпределението на EGD променливи. |
| ENET 2 | RJ-45 | Вторичен интерфейс към мрежата на централата. Усукана двойка 10Base-T/100Base-TX. Поддържа протоколите Modbus TCP Slave, OPC UA и/или EGD. Забележка: Не се поддържа за конфигурации за управление Mark VIeS. |
| USB1 / USB2 | USB Type-A | Свързващи портове, използвани за първоначална настройка на IP адреса на UDH, възстановяване на конфигурации и настройка на физическа комуникационна връзка чрез ToolboxST. |
| uSD | Слот за Micro-SD | Слот за Micro-SD карта за съхранение (Понастоящем не се поддържа от системния фърмуер). |
| Бутон PHY PRES | Физически бутон | Механизъм с бутон, който се натиска за иницииране на профили за възстановяване на системата или по време на първоначалната настройка на IP адреса на контролера UDH. |
| COM | Сериен порт тип RJ-45 | Сериен интерфейс, използван като алтернативен интерфейс за конфигуриране на IP адреса на контролера вместо използване на устройство с флаш памет. |
| DisplayPort | Интерфейс DisplayPort | Интерфейсна връзка за външен монитор или видеоадаптер (Понастоящем не се поддържа от системния фърмуер). |
| Облачен порт IICS | Ethernet порт RJ-45 | Интерфейс за конфигуриране на средата EFA и осъществяване на комуникация с облачната платформа Predix (Не се поддържа при управление Mark VIeS или MarkStat). |
| Енергиен пакет / 1-проводников EEPROM | Специален конектор | Интерфейсна верига за енергиен пакет, позволяваща свързване на резервно захранване за записване на текущото състояние на контролера в паметта при непредвидено прекъсване на захранването (Понастоящем не се поддържа). |
| Пин на конектора | Функция | Описание |
|---|---|---|
| Пин 1 | Заземяване | Защитно заземяване на шасито. |
| Пин 2 | Отрицателен | Обратен път на захранването; външният корпус на шасито на контролера е физически свързан с отрицателния полюс на захранването. |
| Пин 3 | Положителен | Входна линия на основното постояннотоково захранване (+18 до +30 V DC). |
Монтирайте директно шасито на модула към твърда монтажна основна плоча с помощта на четири специални монтажни винта. При извършване на поддръжка на корпуса използвайте инструмент Torx 8 и се уверете, че всички точки на закрепване са затегнати точно до 0,6 Nm (5,3 in-lb), за да запазите целостта на уплътнението на външния корпус.
Модулът разчита изцяло на вертикална естествена конвекция за регулиране на вътрешната температура. Той трябва да бъде ориентиран строго вертикално, с незапушени въздушни канали през охлаждащите ребра.
Кабелните линии за захранващия конектор Phoenix трябва да останат в границите от 28 до 16 AWG. Затегнете винтовете на клемния щепсел до максимална стойност 0,23 Nm (2 in-lb). Уверете се, че външната електрическа разпределителна мрежа, захранваща устройството, съответства на входния диапазон от 18 до 30 V DC.
Global Express Shipping
Returns & Warranty
Manufacturer: General Electric
Product No.: IS420UCECH1B
Country of origin:Съединени щати,Германия
Product Type: UCEC контролерен модул
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2060g
Dimensions: 204 x 153 x 85 мм
Shipping port: Xiamen
Warranty: 12 months
