Описание

General Electric IS220PSVOH1A е специализиран сервизен I/O пакет за управление, предназначен за платформите за управление Mark VIe и Mark VIeS. Това устройство създава основния електрически интерфейс между една или две I/O Ethernet мрежи и сервизна терминална платка TSVO. Чрез директен интерфейс с модула за сервизно задвижване WSVO той управлява два отделни контура за позициониране на сервизни клапани, осигурявайки критично регулиране при работа на газови и парни турбини в тежки промишлени инсталации.

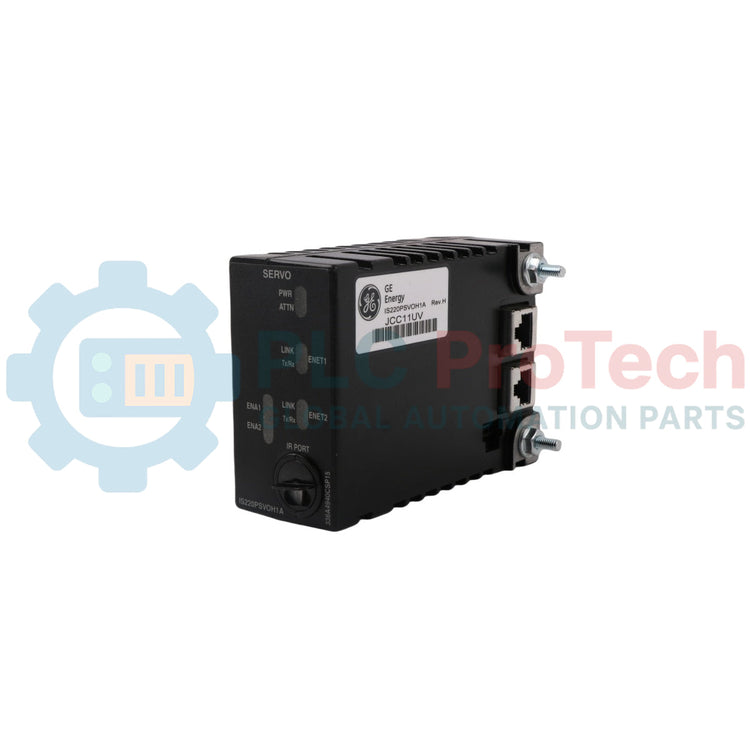

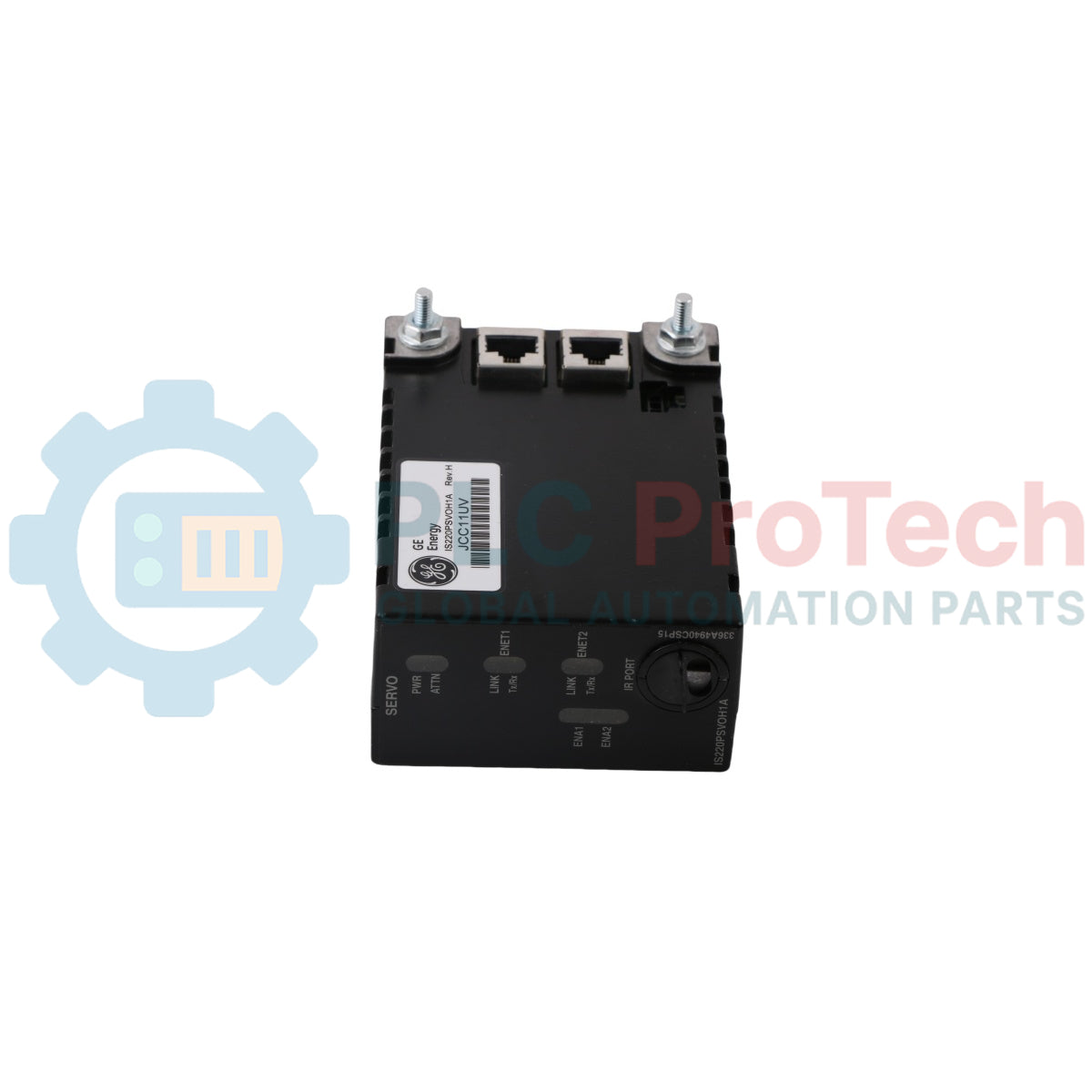

Изработен като специален модул IS220, пакетът разполага с отличителен черен външен корпус и конструкция без печатна платка, проектирана за повишена устойчивост на околната среда. Вътрешната хардуерна архитектура включва процесорна платка с конектори за входно захранване, локални захранващи блокове, флаш памет и RAM. В хардуера е вграден вътрешен сензор за непрекъснато наблюдение на температурата. Предният панел осигурява диагностична информация чрез множество светодиоди за състояние, включително четири индикатора за двете Ethernet мрежи (ENet1/ENet2), светодиоди Power и Attn, както и два допълнителни индикатора с означения ENA1/2. IS220PSVOH1A поддържа автоматично преконфигуриране при подмяна на модула, което може да се извърши автоматично или да се управлява ръчно от оператор чрез Component Editor в софтуерното приложение ToolboxST.

Характеристики

• Осигурява двуканален Ethernet интерфейс, свързващ мрежите за управление със сервизна терминална платка TSVO
• Работи съвместно с модула за сервизно задвижване WSVO като основен I/O пакет за управление на два независими контура за позициониране на сервизни клапани
• Включва преден панел със специални диагностични светодиоди за състоянието на ENet1, ENet2, Power, Attn и ENA1/2
• Изграден е със специален черен външен корпус и конструкция без печатна платка
• Съдържа вградена процесорна платка с локални захранващи блокове, флаш памет и RAM
• Разполага с интегриран вътрешен сензор за проследяване на температурата на хардуера в реално време
• Позволява автоматично преконфигуриране чрез софтуера и интерфейса Component Editor на ToolboxST

Приложения

• Системи за автоматизация и контрол на скоростта на парни турбини
• Контури за позициониране на горивни клапани и дюзи на газови турбини
• Разпределение на мрежи за управление на турбини в електроцентрали
• Управление на позицията на промишлени клапани със сервизно задвижване

Технически спецификации

Указания за инсталиране

• Поддържайте работната среда в номиналния диапазон на околната температура от -30 до +65 degC, за да осигурите надеждност на системата и да предотвратите влошаване на компонентите.
• Свързвайте I/O пакета само с проверени съвместими устройства, а именно терминалната платка IS200TSVCH2A и модула за задвижване IS210WSVOH1A.
• Фиксирайте надеждно конекторите за входно захранване към процесорната платка, преди да инициализирате локалните захранващи блокове.
• Извършвайте ръчно преконфигуриране на I/O пакета винаги когато свързаната терминална платка бъде подменена.
• Настройвайте или проверявайте параметрите за автоматично преконфигуриране чрез Component Editor в софтуера ToolboxST при подмяна на пакета.

Съответствие и сертификати

• UL E207685
• UL DEMKO 12 ATEX 1114875X
• UL 508 Ed. 17
• CSA-C22.2 No. 142-M1987
• ANSI/ISA-12.12.01-2015
• CAN/CSA-C22.2 No. 213-15
• UL 60079-0 Ed. 5
• UL 60079-15 Ed. 3
• CAN/CSA-C22.2 No. 60079-0:11
• CAN/CSA-C22.2 No. 60079-15:12
• EN 60079-0:2012
• EN 60079-11:2012
• EN 60079-15:2010
• Class I, Div 2, Groups A, B, C, D, T4
• Class I, Zone 2, AEx nA nC IIC T4
• Ex nA nL IIC T4 Gc X
• Ex ic nA IIC T4 Gc
