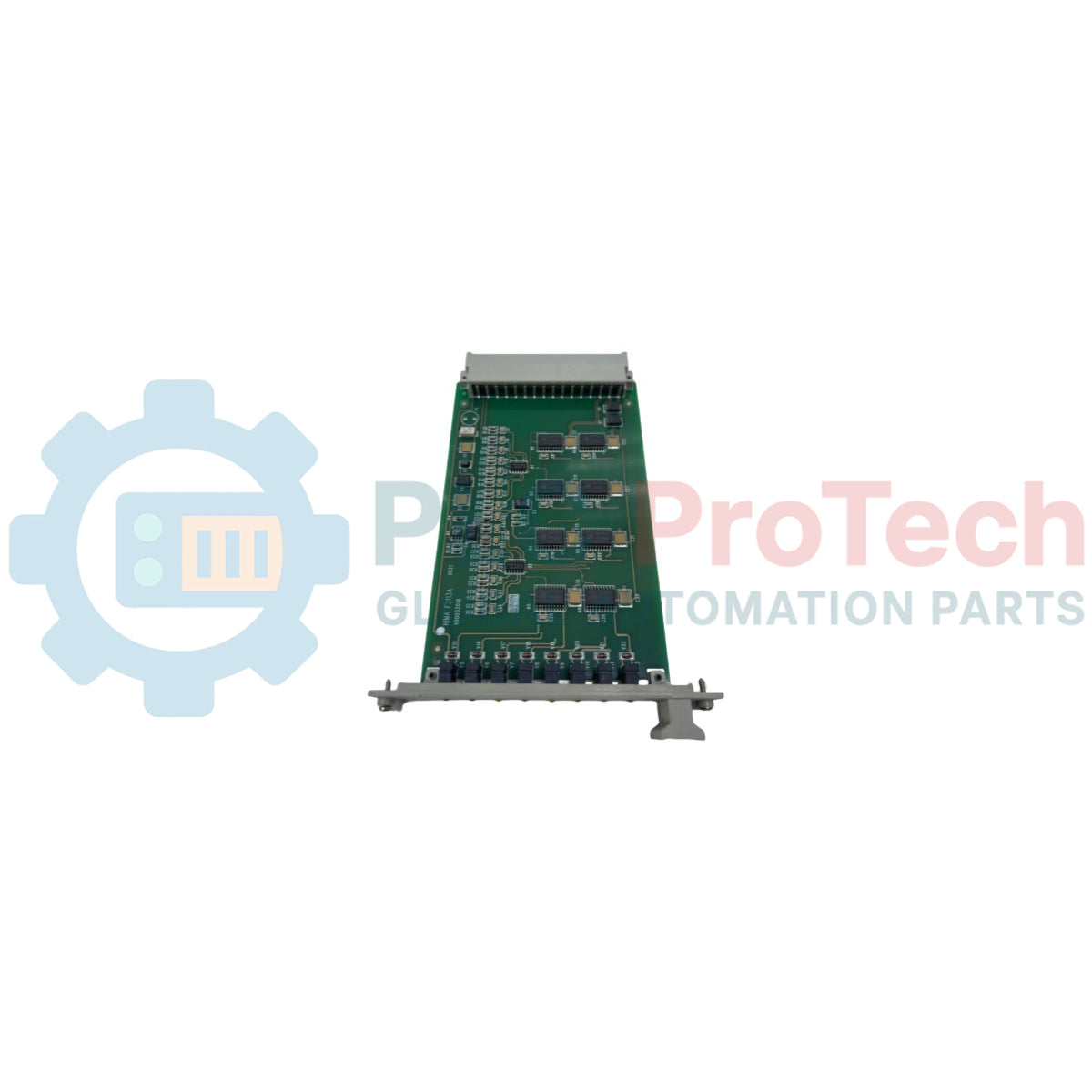

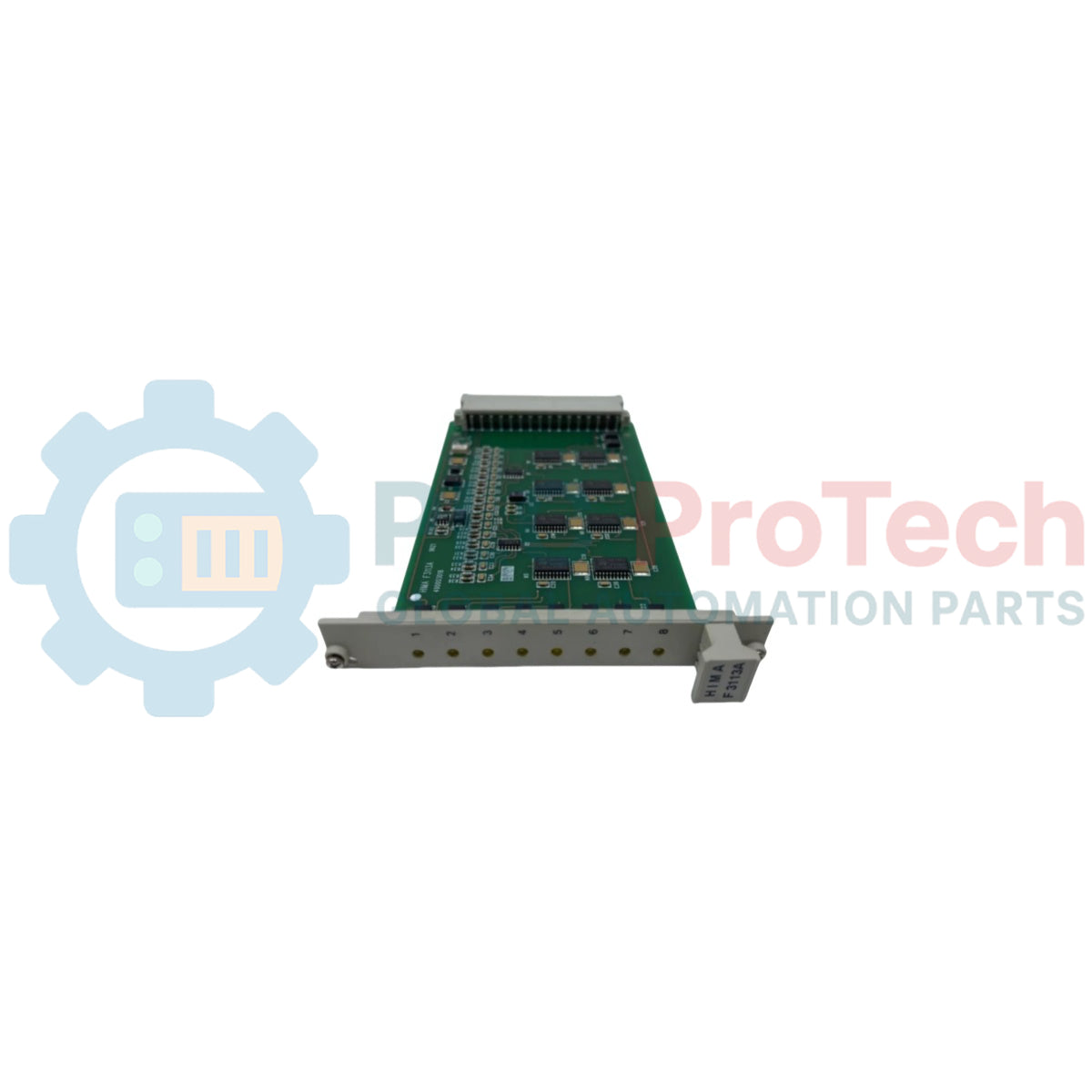

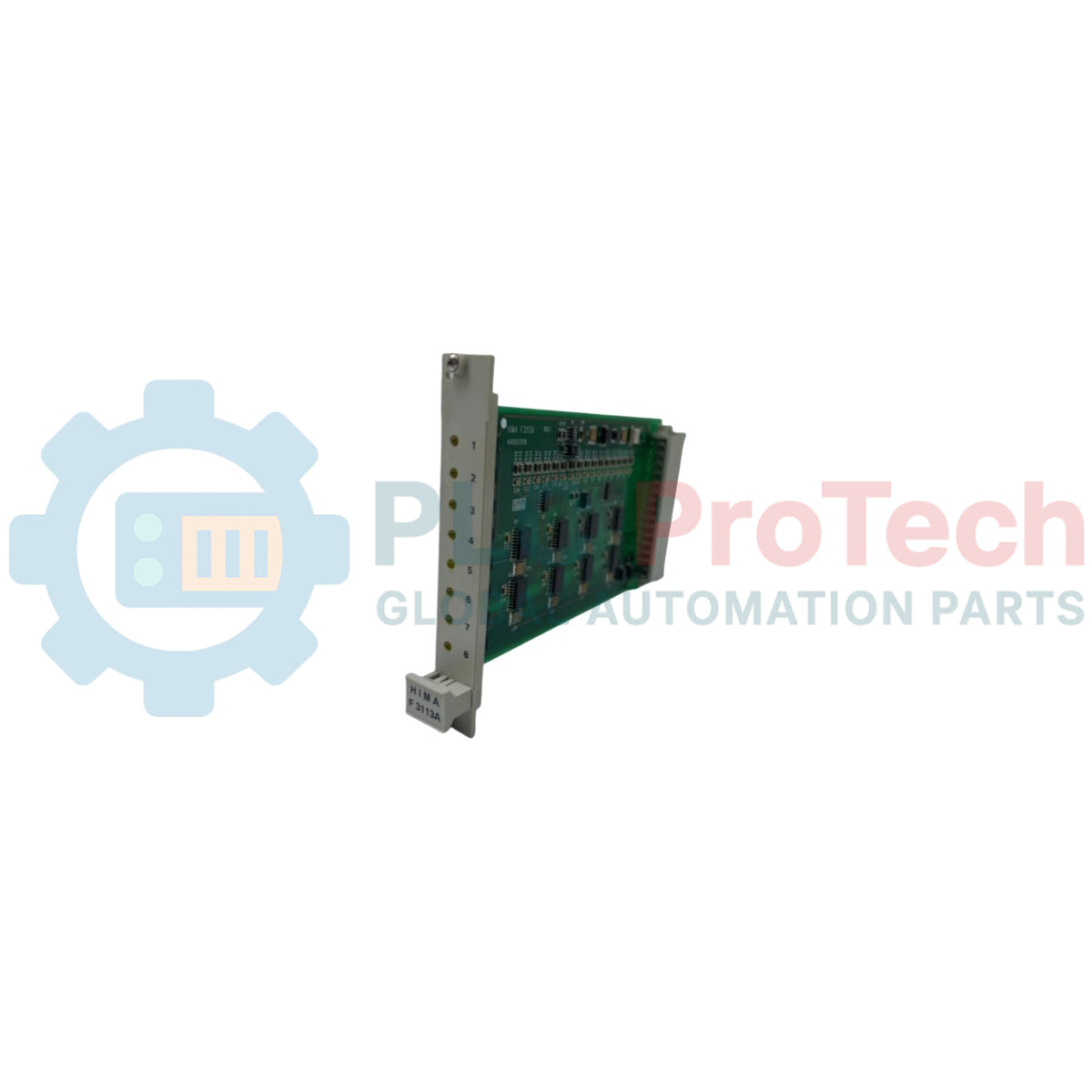

HIMA F 3113A е специализиран усилвателен модул за изходи, предназначен за приложения, свързани с безопасността и изискващи висока степен на интегритет. Като част от системните семейства HIMA H41q/H51q, този модул е проектиран да усилва сигнали за управление на индуктивни или резистивни товари, като електромагнитни клапани или контактори, като същевременно поддържа съответствие с SIL 3 (ниво на интегритет на безопасността).

Технически спецификации

Основни функционални характеристики

• Галванична изолация: Осигурява електрическо разделяне между управляващата логика и товара в полето, за да предотврати смущения и да повиши устойчивостта на системата.

• Безопасно изключване: При повреда в системата или задействане на защитна функция модулът гарантира, че всички изходи се обезточват и преминават в безопасно състояние.

• Поддръжка на резервираност: Обикновено се използва в резервирани конфигурации (1oo2 или 2oo4) в шкафове за безопасност HIMA, за да осигури висока наличност и устойчивост на откази.

Указания за инсталиране и окабеляване

• Съвместимост със шкафа: F 3113A е сменяем модул, предназначен за стандартни 19-инчови субрейкове HIMA. Уверете се, че модулът е поставен докрай и че фиксиращите винтове са затегнати, за да се осигури надеждна връзка със задната платка.

• Окабеляване на полето: Използвайте висококачествен проводник с подходящо сечение за изходните канали 24 V. При индуктивни товари (например електромагнитни клапани) осигурете външна защита от пренапрежение (диоди), ако това се изисква от конкретното приложение, въпреки че модулът разполага с вътрешна защита.

• Кодиране: Проверете дали физическото кодиране на модула съответства на кодирането на конектора на субрейка, за да предотвратите поставянето на модул от неправилен тип в слота.

• Разсейване на топлината: Уверете се, че средата в шкафа е добре вентилирана. При конфигурации с висока плътност се препоръчва принудително въздушно охлаждане (вентилаторни модули), за да се поддържа работната граница на модула от 60 °C.

Често задавани въпроси (ЧЗВ)

Каква е разликата между F 3113 и F 3113A?

Версията „A“ често обозначава хардуерна ревизия, която може да включва подобрени електронни компоненти или усъвършенствани диагностични възможности. F 3113A обикновено е обратно съвместим със слотовете за по-стария F 3113 в съществуващи системи за безопасност.

Мога ли да използвам този модул за функции, свързани с безопасността (SIF)?

Да. F 3113A е компонент, сертифициран от TÜV, предназначен специално за системи за инструментална безопасност (SIS). Той е изграден с отказоустойчива архитектура, за да отговаря на изискванията за SIL 3.

Как се сигнализира повреда на модула?

Предният панел обикновено включва светодиод „ERR“ (грешка). Ако той светне, това показва вътрешна повреда на модула или несъответствие, установено от диагностичната процедура на централния процесор.

Възможна ли е „гореща“ замяна на този модул?

Въпреки че системите HIMA са проектирани за висока наличност, замяната под напрежение трябва да се извършва само в съответствие с конкретните процедури за безопасност на вашия обект. В резервирани системи замяната на модул, докато системата работи, е обичайна практика, но изисква стриктно спазване на протоколите за безопасност, за да се предотврати случайно задействане на аварийно изключване.
