Описание

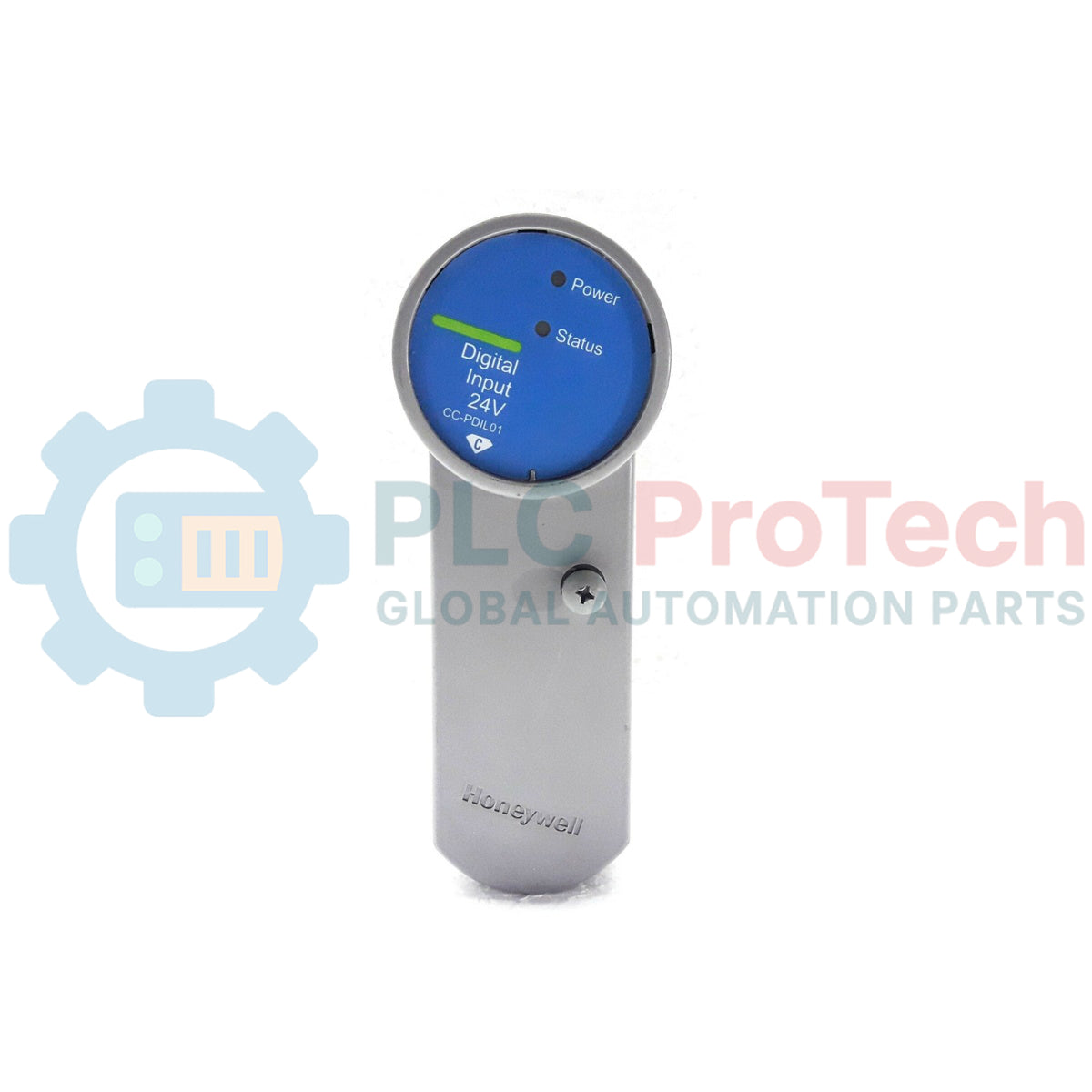

Обработката на сигнали за състоянието на полеви устройства в платформата Experion C300 изисква надежден интерфейсен хардуер с висока плътност, какъвто предоставя Honeywell CC-PDIL01. Този нисковолтов модул за цифрови входове от серия C разполага с 32 входни канала, предназначени за приемане на дискретни сигнали от 24 VDC от полеви устройства като крайни изключватели, бутони и спомагателни контакти. Проектиран за безпроблемна интеграция със сглобката за терминиране на входове/изходи от серия C (IOTA), CC-PDIL01 обработва бързи преходи на състоянието и предава информацията за състоянието директно към контролера C300 чрез I/O връзката. Надеждната му конструкция минимизира влошаването на сигнала и осигурява висока устойчивост на електромагнитни смущения, гарантирайки стабилна работа в тежки промишлени среди.

Характеристики

• Архитектура с висока плътност: 32 дискретни входни канала са поместени в един компактен модул от серия C, за да се оптимизира пространството в шкафа.
• Съвместимост със стандартизирано напрежение: Проектиран специално за номинални цифрови сигнали от 24 VDC, съответстващи на стандартните изисквания на промишлените полеви инструменти.
• Конфигурация на IOM блока: Функционира като DI-24 блок, което позволява стандартно програмиране и интегриране на диагностиката в Experion Control Builder.
• Галванична изолация: Осигурява надеждни изолационни бариери за защита на чувствителната електроника от страната на управлението от електрически пренапрежения и преходни процеси от полевата страна.
• Работа с възможност за гореща замяна: Може да бъде заменен под напрежение, без да се прекъсва работата на съседните активни I/O модули на същия носач.

Приложения

• Нефтопреработка и газопреработка: Мониторинг на крайните изключватели на клапаните, технологичните блокировки и състоянията на инициаторите за аварийно изключване.
• Химически предприятия: Свързване с дискретни предпазни превключватели, превключватели за ниво и локални операторски панели за управление.
• Енергетика: Мониторинг на контактите на спомагателните релета, състоянията на прекъсвачите и входовете за запис на последователността на събитията.
• Пречистване на вода и отпадъчни води: Проследяване на състоянието на помпите, позициите на клапаните и цифровите преходи на превключвателите за поток.

Технически спецификации

Емпирични инженерни наблюдения

Алтернативни модели и съвместимост

Модулът CC-PDIL01 е предназначен за монтаж върху специфични терминиращи сглобки за входове и изходи (IOTA) от Series C, като CC-TDIL01 (без конформно покритие) или CC-TDIL11 (с конформно покритие) за 32-канални цифрови входове. При мигриране на наследени системи Experion CC-PDIL01 служи като функционален директен заместител от Series C на по-старите DI24V карти, базирани на PMIO, като осигурява значително намаляване на заеманото пространство и подобрена диагностика на задната платка. Уверете се, че версията на вашата система Experion съответства на минималната необходима версия на фърмуера или е по-нова, за да може контролерът C300 успешно да разпознае и конфигурира този модул.

Недостатъци при приложението и инженерни бележки

Често срещан проблем на място са контурите на заземяване от полевата страна. Тъй като 32-те канала са групирани с общи обратни пътища в IOTA, използването на множество независими, неизолирани външни захранвания 24 VDC може да доведе до циркулиращи токове и фалшиво активиране на каналите. Горещо се препоръчва захранването на веригите да се осигурява от централизирано резервирано захранване 24 VDC. Освен това при инсталиране на модула в среда с високи вибрации се уверете, че фиксиращите винтове на пластмасовия корпус са затегнати точно според спецификациите на Honeywell (0,5 Nm), за да предотвратите микропрекъсвания по конекторите тип „карта-ръб“ на IOTA.

Съвети за въвеждане в експлоатация и окабеляване

По време на въвеждането в експлоатация проверете параметъра за времето на входния филтър (за потискане на дребни колебания на сигнала), зададен в Experion Control Builder. Стойността по подразбиране може да не филтрира отскачането на контактите при по-стари механични крайни превключватели, което може да доведе до високочестотни преходи на състоянието в журнала на алармите. Обикновено настройването на времето на софтуерния филтър на 10–20 милисекунди решава проблема, без да въвежда критично забавяне на процеса. За отстраняване на проблеми с окабеляването предните светодиоди на модула показват състоянието; постоянно светещ зелен светодиод OK потвърждава успешната комуникация със задната платка, а мигащ кехлибарен или червен светодиод показва локализирана хардуерна неизправност или несъответствие в конфигурацията.
