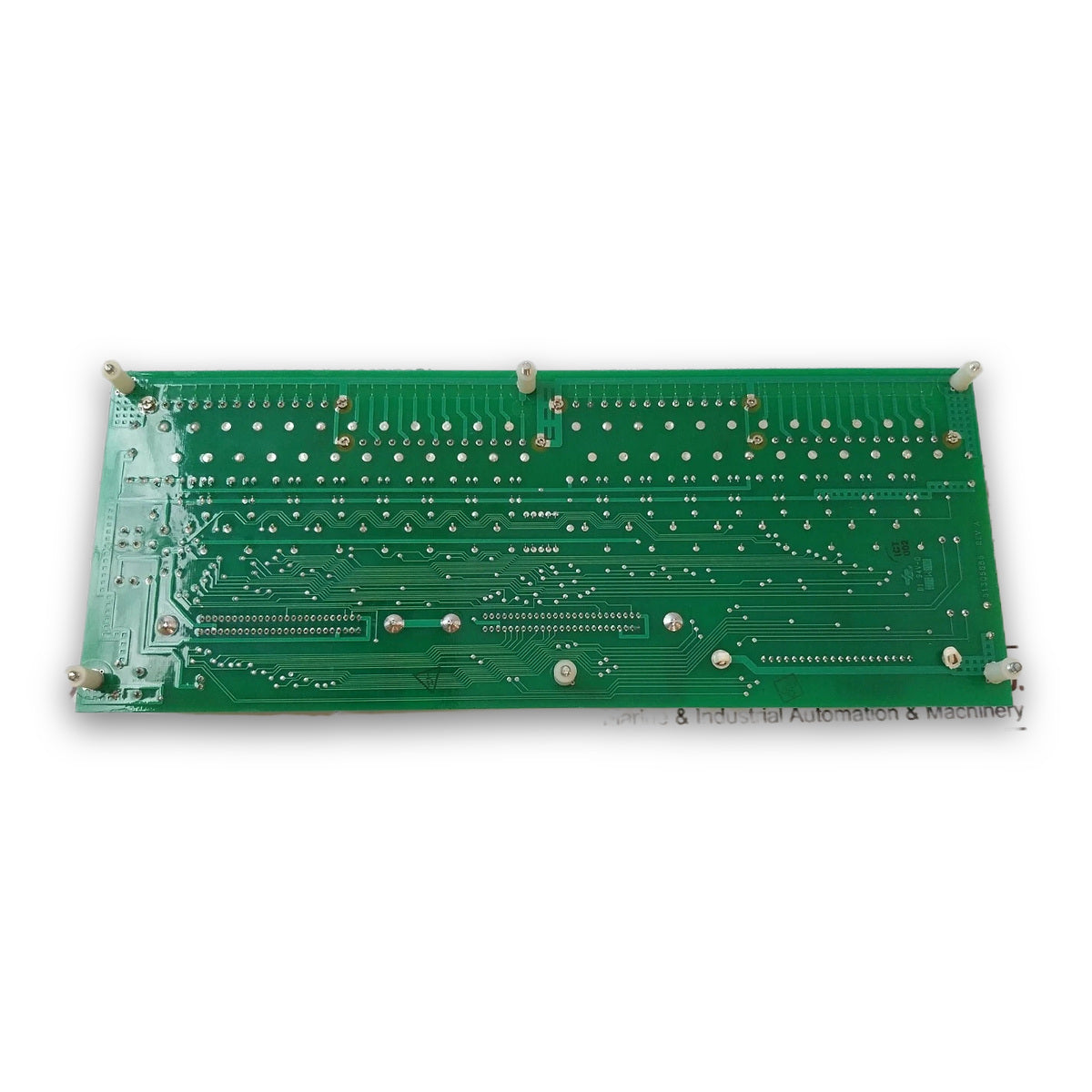

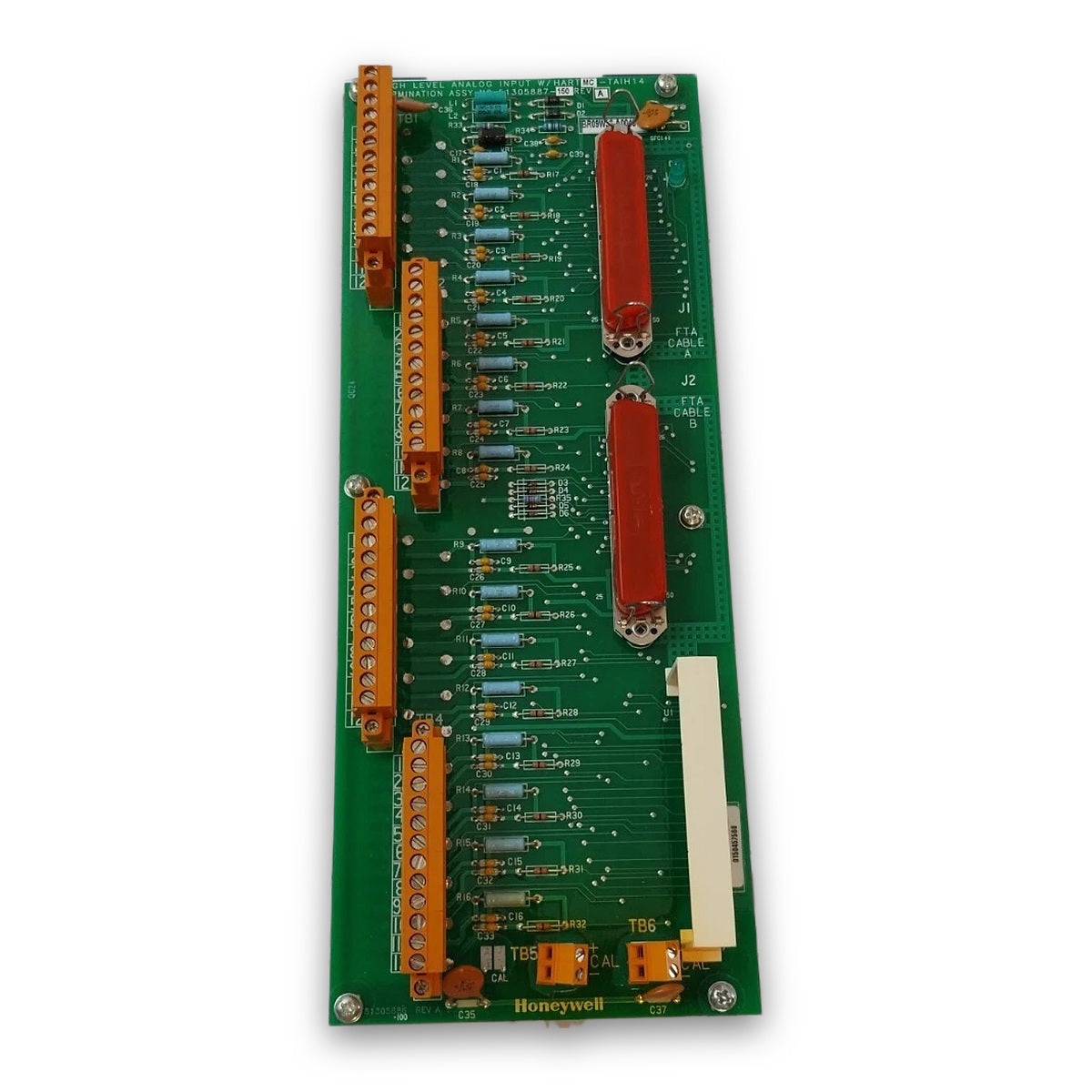

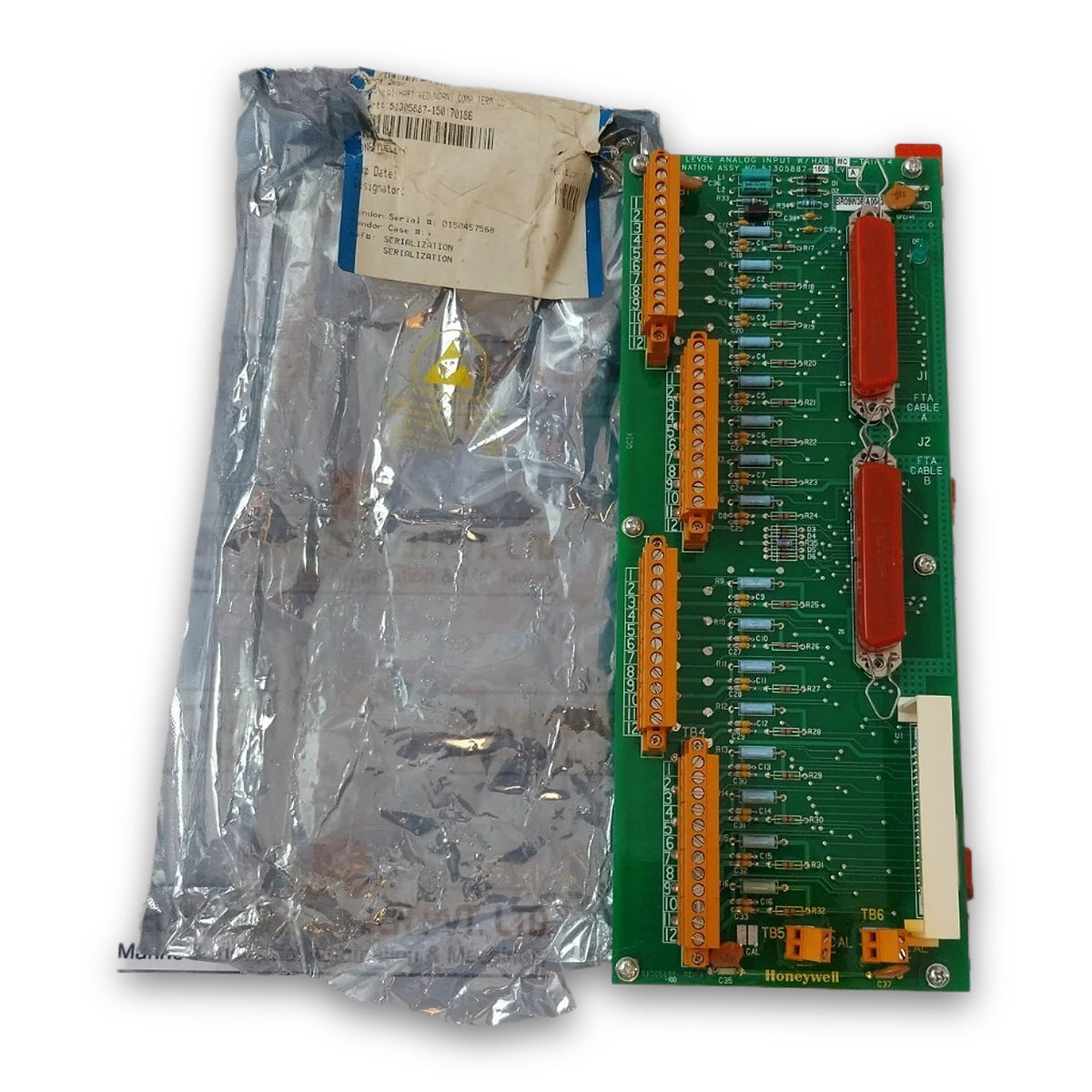

Honeywell MC-TAIH14 51305887-150 модул за аналогов вход с високо ниво Experion PKS HART FTA

Описание

Honeywell MC-TAIH14 (каталожен номер: 51305887-150) представлява модул за терминиране на аналогови входове с високо ниво и HART комуникация (HLAIHART FTA), предназначен за интегриране в I/O архитектурите на Honeywell Process Manager (PM), Advanced Process Manager (APM), High Performance Process Manager (HPM) и Experion Process Knowledge System (PKS). Като директен физически интерфейс между монтираните на полето технологични трансмитери и системните входно-изходни процесори (IOP), модулът обслужва 16 аналогови входни сигнала, като същевременно осигурява транзитна цифрова комуникация Highway Addressable Remote Transducer (HART).

С архитектура от 16 канала и клемни блокове с компресионен тип, MC-TAIH14 осигурява надеждно терминиране на полеви контури 4-20 mA от трансмитери за измерване на налягане, дебит, ниво и температура. Платката е изградена по монтажните размери Honeywell Size B, осигурявайки физическа съвместимост със стандартния монтаж на канали в шкафове, редом до съседни модули за терминиране на технологични сигнали.

Модулът MC-TAIH14 (51305887-150) осигурява надеждни сигнални пътища за контури за регулаторно управление в реално време и функции за управление на активи. Чрез директно свързване на аналогови сигнали с високо ниво към системните I/O модули той опростява окабеляването в шкафа, предпазва електрониката в контролната зала от смущения от полевата страна и осигурява точки за достъп на преносими HART комуникатори и софтуерни пакети за управление на активи.

Проектирана за среди за управление с висока плътност, платката функционира безпроблемно при излишни и неизлишни конфигурации на системния хардуер. Структурираната подредба на клемите съкращава времето за монтаж на полето и осигурява дългосрочна непрекъснатост на работата в предприятия за непрекъсната автоматизация на технологични процеси.

Характеристики

• Капацитет от 16 канала: Поддържа до 16 отделни аналогови входни канала с високо ниво за обработка на полеви сигнали с висока плътност.
• Поддръжка на HART протокол: Осигурява едновременна предача на стандартни аналогови сигнали 4-20 mA и цифрова HART комуникация за диагностика на интелигентни полеви прибори.
• Клемни блокове с компресионен тип: Оборудван с надеждни кабелни клеми с компресионен тип (C) за опростяване на свързването на контурите на полевите прибори.
• Монтажен форм-фактор Size B: Проектиран със стандартни размери Honeywell Size B за унифицирано разположение в шкафа и интегриране на монтажа на каналите.
• Съвместимост със системни IOP: Интегрира се директно с процесорите за аналогови входове с високо ниво (HLAI) на Honeywell чрез стандартни фабрично изработени I/O интерфейсни кабели.

Приложения

• Свързване на интелигентни полеви трансмитери: Терминиране на HART-съвместими трансмитери за налягане, температура, диференциално налягане и ниво с токов сигнал 4-20 mA в контури за управление на технологични процеси.
• Маршрутизиране за управление на активи: Маршрутизиране на цифрови HART променливи и диагностични параметри на полеви устройства към софтуерни системи за поддръжка, без прекъсване на контурите за управление.
• Интегриране в шкафове на DCS: Организиране на окабеляването на аналогови сигнали с висока плътност в стандартни шкафове Honeywell TPS и Experion Process Knowledge System (PKS).

Технически спецификации

Свързвания / интерфейси

Указания за монтаж

1. Проверка преди монтаж: Проверете каталожния номер на модула (MC-TAIH14 / 51305887-150), за да потвърдите съответствието на спецификациите на модела и физическата цялост преди монтажа.
2. Монтаж: Фиксирайте или заключете модула Size B в предназначения монтажен канал за FTA вътре в корпуса на шкафа.
3. Изолиране на захранването: Изключете захранването на контурите и веригите от полевата страна преди окабеляване, за да предотвратите волтова дъга или електрически повреди.
4. Свързване на полевите контури: Свържете окабеляването на полевите прибори към компресионните клеми, като спазвате маркировките за полярност на всеки от 16-те аналогови канала.
5. Системен интерфейсен кабел: Свържете фабрично изработения Honeywell I/O интерфейсен кабел между конектора на платката FTA и определения IOP слот в картовия шкаф.
6. Свързване на екраните: Уверете се, че екраните на полевите кабели са правилно заземени съгласно правилата на предприятието за електромагнитна съвместимост (EMC) и правилата за монтаж на системи Honeywell.
7. Проверки при въвеждане в експлоатация: Измерете тока на контура в активните канали, потвърдете мащабирането на аналогово-цифровия сигнал в контролера и тествайте транзитната HART комуникация с помощта на HART комуникатор.
