Описание

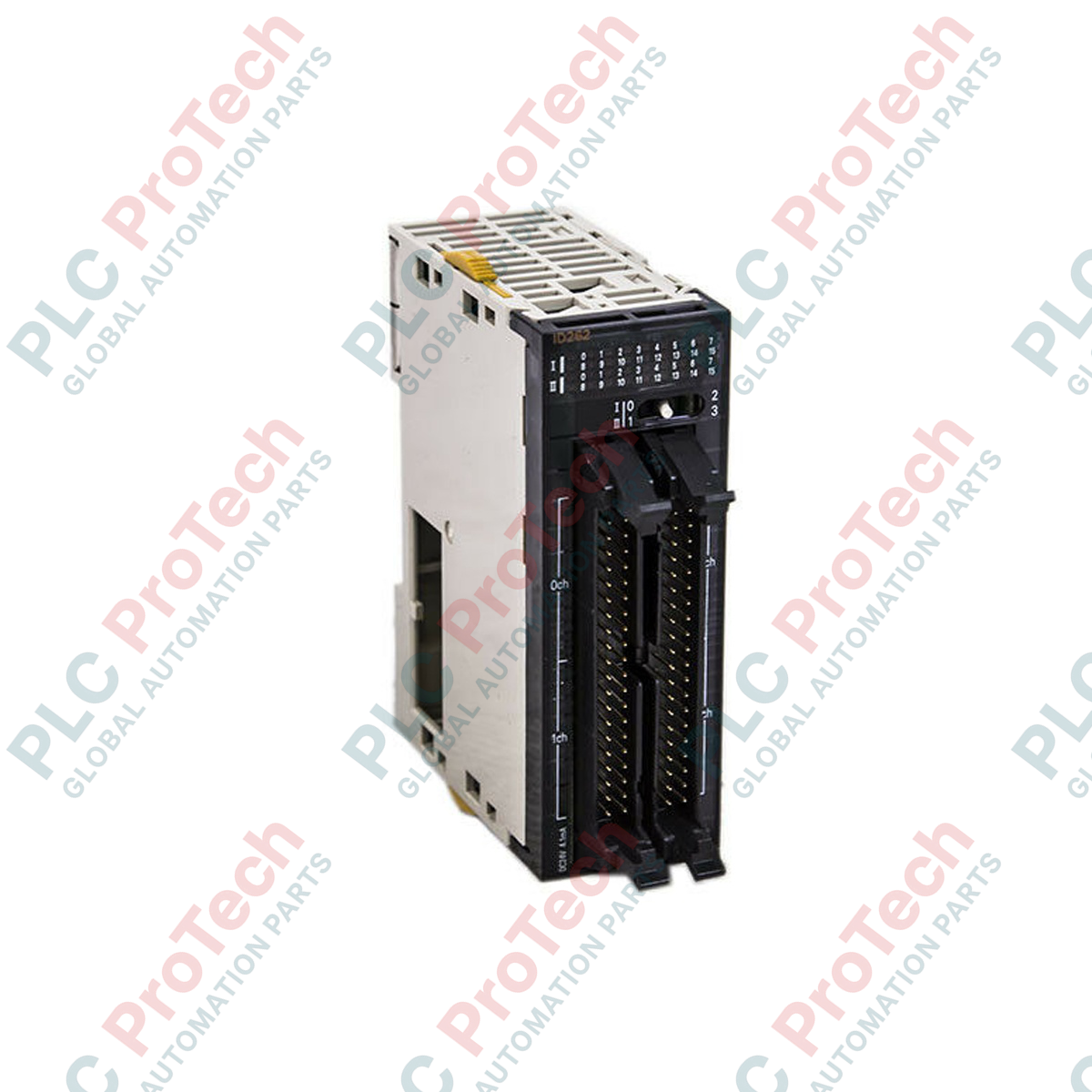

За свързване на полеви сензори с висока плътност към управляващата архитектура Sysmac, Omron CJ1W-ID262 осигурява 64 дискретни DC входа в корпус с размер за един слот. Този модул с висока плътност е проектиран за шкафове с ограничено пространство в автоматизирани монтажни, транспортни и опаковъчни машини. Работейки при 24 VDC с нисък входен ток от 4,1 mA, модулът оптимизира разпределението на захранването в обширни I/O мрежи. Бързото време за хардуерна реакция при включване/изключване осигурява високоскоростно регистриране на сигналите, което го прави подходящ за индустриални процеси с бързи цикли.

Основни характеристики

• Компактно разположение с 64 точки: Максимизира плътността на I/O за слот, като значително намалява размера на PLC шкафа и пространството в контролния панел.
• Два 40-пинови MIL конектора: Използва стандартизирани конектори по военни спецификации за сигурно и бързо свързване към външни клемни блокове или предварително сглобени кабелни снопове.
• Бърза хардуерна реакция: Осигурява високоскоростно закъснение при разпространение на сигналите за включване/изключване от 120 микросекунди или по-малко, което позволява прецизно проследяване на бързи сензорни цикли.
• Разделени общи изводи: Организирани са в 4 изолирани групи от общи изводи (по 16 точки на общ извод), което позволява гъвкаво окабеляване към различни силови разпределителни линии.
• Ниска консумация: Консумира само 90 mA при 5 VDC от задната платка, като запазва енергийния бюджет за други специализирани модули.

Приложения

• Опаковъчни машини с много оси: Обработка в реално време на оптоелектронни сензори, крайни изключватели и устройства за детекция на близост.
• Автоматизирани монтажни линии: Обединяване на сигналите за обратна връзка от дискретни пневматични клапани и сензорите за наличие на детайли.
• Оборудване за обработка на полупроводници: Картиране на сензори с висока плътност в компактни корпуси на оборудването.
• Стендове за автомобилни изпитвания: Високоскоростно проследяване на дискретни механични релета и релета за крайно положение.

Технически спецификации

Емпирични инженерни наблюдения

Алтернативни модели и съвместимост

CJ1W-ID262 има входен ток 4,1 mA и е оптимизиран за стандартни сензори, докато CJ1W-ID261 има малко по-различна вътрешна схема. Уверете се, че сте проверили съвместимостта на окабеляването при надграждане или замяна. Този модул може да се използва с платформите от сериите CJ1, CJ2, NJ и NX, при условие че използват съвместимо разширение на шината на серията CJ или шинен съединител.

Практически проблеми при приложението и инженерни бележки

Поради изключително високата плътност от 64 точки в модул с един слот, топлинното управление е от ключово значение. Ако всичките 64 входа са едновременно захранени с 24 VDC в затворен панел, работещ при горната граница от 55 degC, осигурете достатъчен вертикален конвекционен въздушен поток. Избягвайте прокарването на сензорни кабели в непосредствена близост до силови линии за високоволтови двигателни задвижвания, за да предотвратите електромагнитна индукция, която може да предизвика фалшиви състояния във високоскоростните хардуерни входни вериги с време 120 микросекунди.

Съвети за въвеждане в експлоатация и окабеляване

Директното ръчно окабеляване към 40-пинови MIL конектори крие висок риск от грешки и не се препоръчва в производствена среда. Инженерите по въвеждане в експлоатация трябва да комбинират модула с предварително окабелени кабелни сглобки на Omron (например серията XW2Z) и съвместим терминален преобразувател за DIN шина (например XW2R-J40G-T или XW2D-40G6). Този подход изолира полевите връзки, ускорява проверките на контурите и улеснява бъдещото проследяване на неизправности.
