Описание

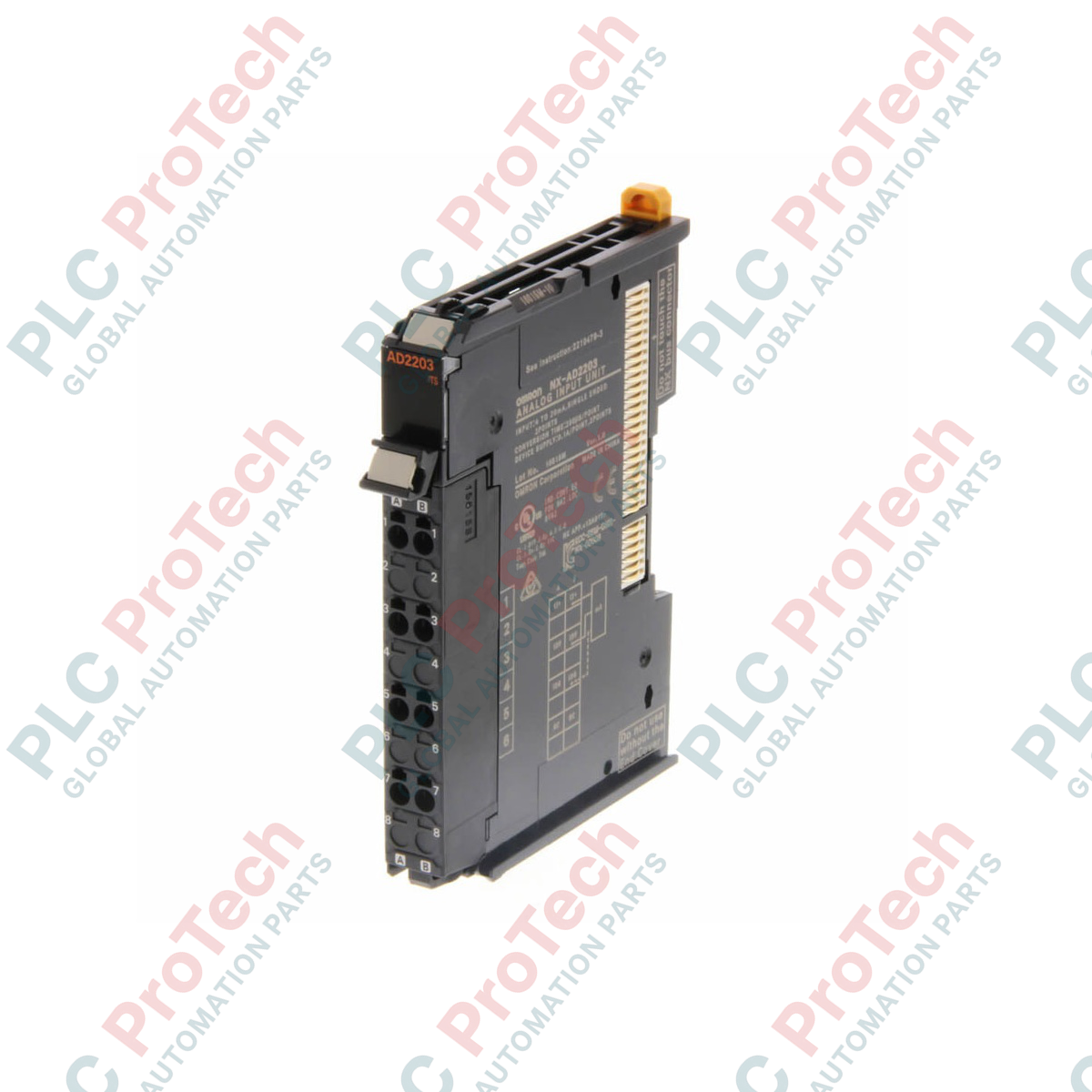

Интегрирайки се безпроблемно в архитектурата за автоматизация Sysmac, аналоговият входен модул Omron NX-AD2203 осигурява прецизно придобиване на токови сигнали с висока плътност за разпределени системи за промишлен контрол. Този ултракомпактен I/O модул тип „slice“ разполага с два аналогови входа, калибрирани за стандартни токови контури от 4 до 20 mA, което позволява директно свързване към технологични предаватели, разходомери и сензори за налягане. Работейки директно със синхронната NX шина, модулът осигурява високоскоростно придобиване на данни, синхронизирано с цикъла на управление на машината, като намалява трептенето на сигнала и подобрява цялостната стабилност на контура при взискателни приложения.

Основни характеристики

• Двуканален токов вход: Два независими еднополюсни входа, конфигурирани специално за сигнали от 4 до 20 mA.
• Висока плътност при ширина 12 mm: Тънкият профил намалява необходимото пространство върху DIN шината в електрическите контролни шкафове.
• Технология Push-In Plus: Бързата безвинтова клемна секция с пружинно затягане осигурява газоплътни и устойчиви на вибрации кабелни връзки.
• Синхронно обновяване на входовете/изходите: Синхронизира аналогово-цифровите преобразувания директно с цикъла на сканиране на EtherCAT главния контролер.
• Ефективност със захранване от шината: Вътрешната схема черпи захранване директно от NX шината, което премахва необходимостта от отделни външни линии за захранване на логиката.

Приложения

• Контури за управление на процеси, наблюдаващи дебита на течности, налягането на газове и температурата на съдове.
• Станции за мониторинг на води и отпадъчни води, интегриращи дистанционни полеви предаватели с токово захранване по токовия контур.
• Машини за дозиране и смесване на химикали, изискващи високо синхронизирана аналогова обратна връзка.
• Системи за ОВК и контрол на околната среда, проследяващи относителната влажност и диференциалното налягане.

Технически спецификации

Връзки и интерфейси

Предният терминален блок използва пружинно натискаща клемна конструкция, предназначена да ускори физическото окабеляване и да осигури работа без необходимост от поддръжка при силни механични вибрации.

Емпирични инженерни наблюдения

Алтернативни модели и съвместимост

NX-AD2203 е предназначен специално за стандартни токови контури от 4 до 20 mA. Ако полевите ви сензори извеждат 0 до 20 mA или необработени сигнали за напрежение (например 0 до 10 VDC), трябва да използвате алтернативния NX-AD2603 или предназначения за напрежение NX-AD2204. Уверете се, че софтуерът Sysmac Studio е актуализиран до версия 1.10 или по-нова, за да регистрирате и конфигурирате този модул в мрежата на EtherCAT съединителя без грешки във фърмуера.

Често срещани грешки при приложението и инженерни бележки

Тъй като този модул получава основното си захранване за работа директно от вътрешната NX шина, отчетената консумация на ток от входовете/изходите е 0,00 A. Това обаче означава, че захранването на токовия контур за двупроводните полеви преобразуватели трябва да се осигури от външен разпределителен блок за спомагателно захранване 24 VDC. Не се опитвайте да вземате захранване за токовия контур на преобразувателите директно от клемите на NX-AD2203, тъй като той не разполага с вътрешно разпределение на захранването за преобразуватели.

Съвети за въвеждане в експлоатация и окабеляване

За да гарантирате, че измерването с разделителна способност 1/8000 остава без шум в среди с високи електромагнитни смущения (например в близост до активни честотни инвертори), винаги използвайте екраниран кабел с усукани двойки (STP) за аналоговите входни линии. Заземете екраните на кабела директно към клемите за екран B5 или B7 на модула. При свързване на едножилен или кабел с накрайник го вкарайте директно в клемата Push-In Plus без инструменти; за освобождаване използвайте малка плоска отвертка върху оранжевия бутон за освобождаване.
