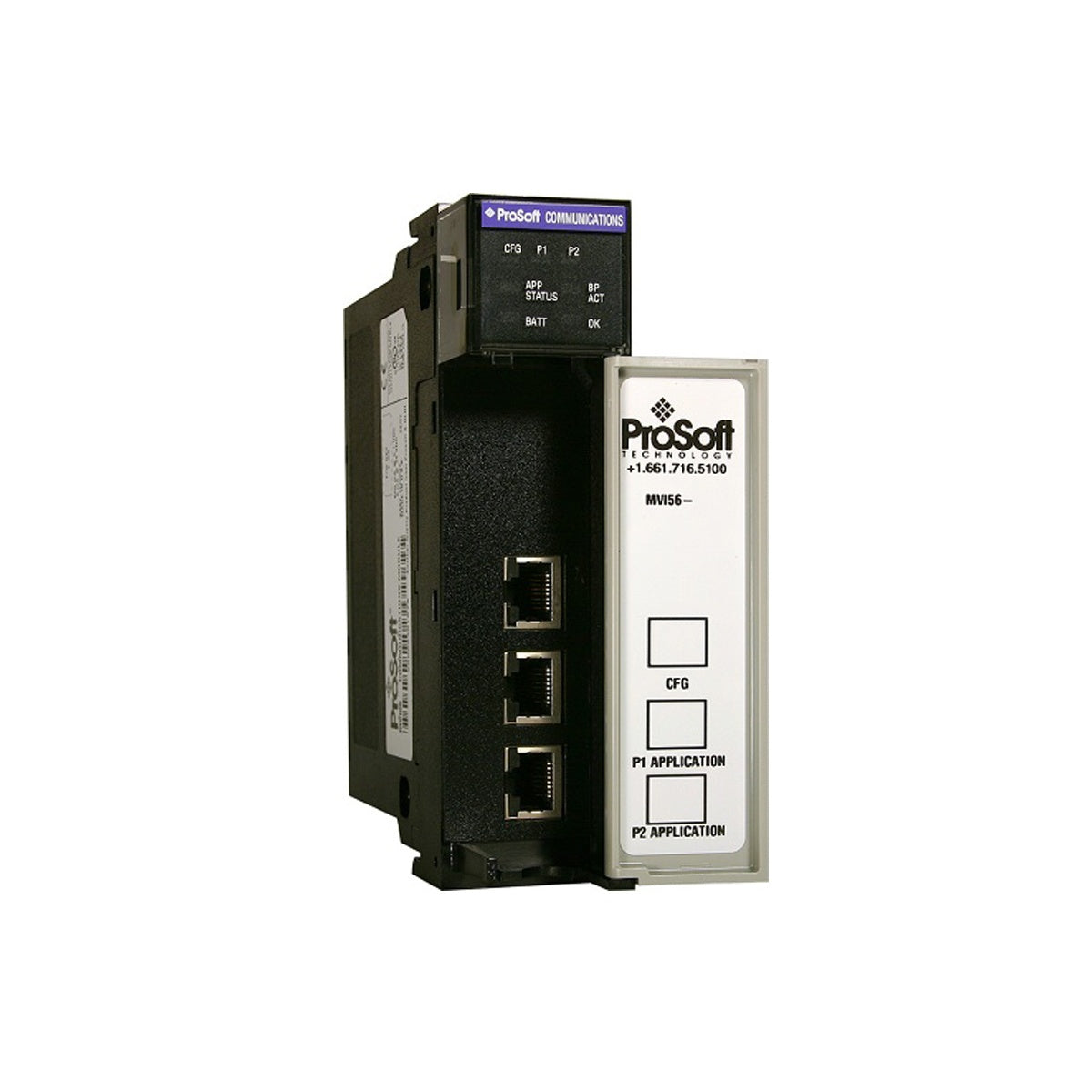

ProSoft MVI56-MCMR Modbus комуникационен модул с намален блок данни

Приложение в индустрията и общ преглед

MVI56-MCMR (MVI56MCMR) е специализиран комуникационен модул Modbus Master/Slave, разработен специално за платформи ControlLogix, изискващи оптимизиран трансфер на данни по задната шина. В сложни индустриални среди, като офшорни нефтени платформи, автоматизирани електрически подстанции и предприятия за преработка на минерали, пропускателната способност на задната шина е ограничен ресурс. MVI56-MCMR решава този проблем чрез използване на структура „Reduced Data Block“, която позволява на модула да работи ефективно в отдалечени I/O шасита през ControlNet или EtherNet/IP, където големите I/O връзки иначе биха могли да се прекъснат или да причинят забавяне. Като осигурява постоянна пропускателна способност на данните между серийните устройства Modbus и процесора Allen-Bradley, този модул предотвратява комуникационни претоварвания и защитава непрекъснатата работа на критичните процеси.

Хардуерна архитектура и логика на протокола

MVI56-MCMR разполага с два независими серийни порта, които могат едновременно да изпълняват различни Modbus команди или да работят с различни скорости на предаване. Вътрешната му база данни се съпоставя директно с паметта на процесора ControlLogix и поддържа до 5000 думи данни.

• Оптимизиран трансфер: Обозначението „MCMR“ показва възможността му да взаимодейства с CPU чрез по-малки I/O блокове (обикновено 40, 60 или 120 думи), което го прави стандартен избор за инсталации в отдалечени шасита.

• Гъвкавост на протокола: Пълна поддръжка на режими Modbus RTU и ASCII. Модулът осигурява вградена обработка на данни с плаваща запетая, необходима за разходомери и анализатори на електрически параметри, с конкретна поддръжка на реализациите Enron и Daniel.

• Функционалност на двата порта: И двата порта работят независимо като Master или Slave, което позволява на модула да действа като концентратор на данни между остарели полеви инструменти и модерни SCADA системи.

Технически параметри

Често задавани въпроси за поддръжката

Какво е основното предимство на версията MCMR пред стандартния MVI56-MCM?

Версията MCMR е предназначена за приложения с отдалечени шасита. Стандартните модули често изискват големи планирани I/O тагове, които надвишават капацитета на отдалечените мостови връзки. MCMR използва по-малки и управляеми блокове данни, за да осигури стабилна комуникация през мрежови мостове.

Как модулът обработва данни от високоточни разходомери?

Той осигурява вградена поддръжка на числа с плаваща запетая. Можете да конфигурирате модула да разменя байтове или думи според изискванията на конкретни инструменти, като Daniel или Enron, без да пишете сложна стълбова логика.

Какво трябва да проверя, ако светодиодът „ERR“ мига в червено?

Обикновено това показва несъответствие в конфигурацията или изтекло време за комуникация на един от портовете. Проверете дали скоростта на предаване, четността и ID номерата на slave устройствата във конфигурационния файл съвпадат точно с тези на полевите устройства.

Ръководство за професионален монтаж и внедряване

• Съображения при отдалечени шасита: При инсталиране на MVI56-MCMR в отдалечено шаси се уверете, че адаптерът ControlNet или EtherNet/IP е конфигуриран да поддържа конкретния размер на блока, зададен в конфигурацията на модула. Несъответстващите размери на блоковете ще доведат до грешка в I/O конфигурацията в RSLogix 5000.

• Защита на серийния порт: За многоточкови мрежи RS-485 в зони с високи вибрации, като минни обекти или тежка промишленост, използвайте висококачествен екраниран кабел с усукани двойки. Винаги терминирайте последния възел на мрежата с резистор 120 ома, за да предотвратите отражения на сигнала, които причиняват периодична загуба на данни.

• Използване на CFG порта: Конфигурационният порт RJ45 поддържа само RS-232. Винаги използвайте кабела, предоставен от ProSoft, за диагностика. Не свързвайте стандартен Ethernet кабел към този порт, тъй като това може да причини електрическа повреда на комуникационния UART.
