Описание

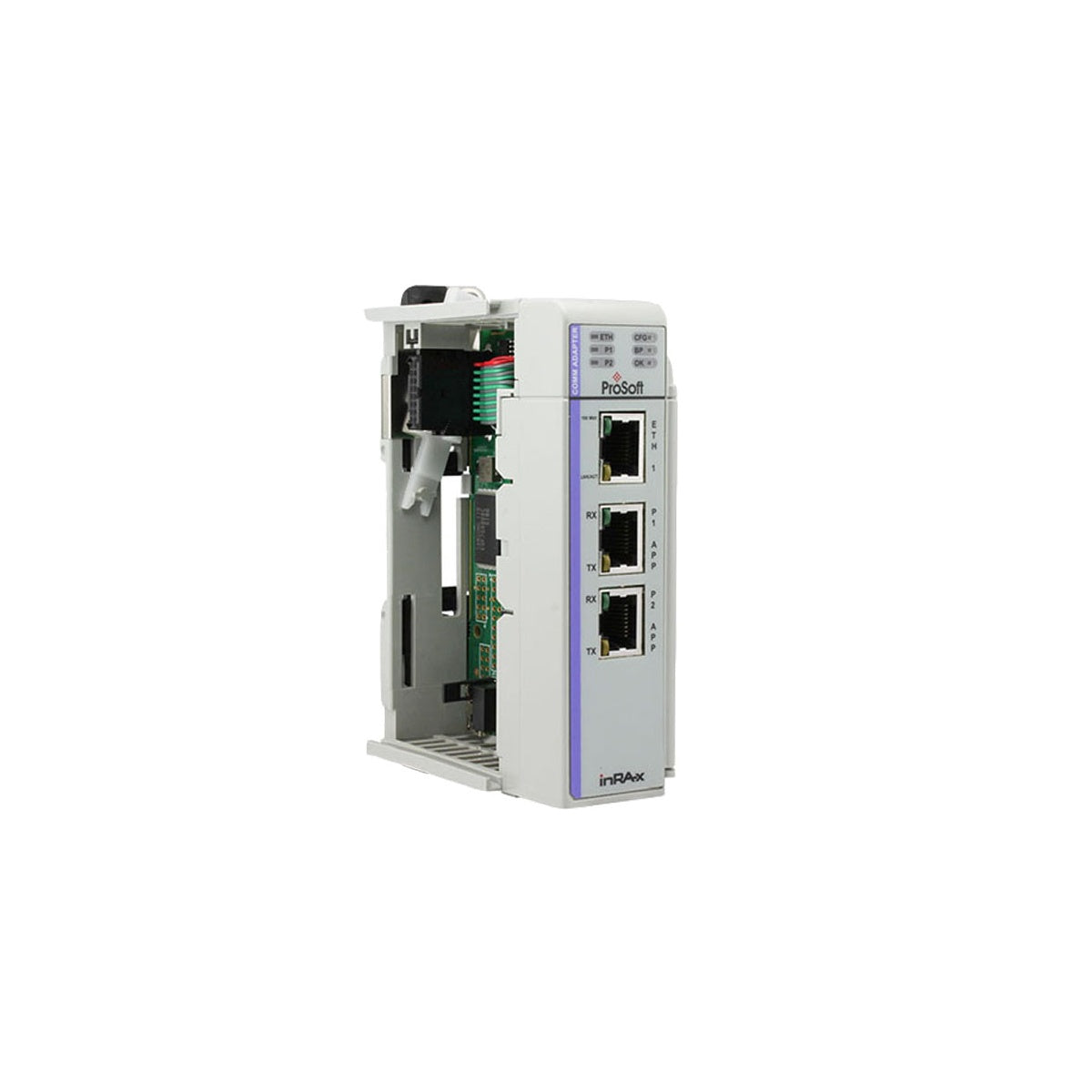

Проектиран да осигури безпроблемна серийна комуникация в платформите за управление Rockwell Automation CompactLogix, ProSoft MVI69E-MBS осигурява високоскоростна интеграция на устройства с протоколи Modbus RTU и ASCII. Като директен интерфейсен модул на задната платка 1769, този модул позволява на процесорите CompactLogix лесно да се свързват с до две независими Modbus мрежи. Устройството функционира като Modbus Master или Slave, като използва дефинирано от потребителя картографиране на паметта за прехвърляне на до 240 думи регистрови данни във всяка посока. Конфигурирането се извършва чрез специализираната помощна програма ProSoft Configuration Builder, която позволява на полевите инженери да задават скорости на предаване, четност и отмествания за пренос на данни, без да пишат сложна стълбова логика.

Основни характеристики

• Два изолирани серийни порта: Поддържат независимо конфигуриране за серийните стандарти RS-232, RS-422 или RS-485.
• Гъвкаво разпределение на паметта: Регулируеми опции за размера на базата данни за входове/изходи от 60, 120 или 240 16-битови цели числа, съобразени с капацитета на паметта на контролера.
• Поддръжка на множество протоколи: Поддържа режими на работа Modbus RTU (двоичен с CRC-16) и Modbus ASCII (с проверка на грешки LRC).
• Вградена диагностика: Подробни кодове за грешки, мрежови броячи и регистри за състоянието на портовете се свързват директно с таговете на контролера.
• Адресиране, избираемо чрез софтуер: Пълен софтуерен избор на адреси на главни или подчинени възли в диапазона от 1 до 247.

Приложения

• Свързване на системи CompactLogix с честотни регулатори (VFD) и центрове за управление на двигатели (MCC).
• Свързване на по-стари разходомери, SCADA системи и човек-машина интерфейси (HMI).
• Интегриране на многопараметрични електромери, защитни релета и RTU устройства в производствени помещения.
• Системи за разпределена телеметрия и отдалечени общински автоматизирани инсталации.

Технически спецификации

Емпирични инженерни наблюдения

Алтернативни модели и съвместимост

MVI69E-MBS е усъвършенствана алтернатива на остарелия модул MVI69-MCM. Въпреки че физическите размери са идентични, серията „E“ използва инструкции за добавяне (AOI), а не традиционни блокови трансфери, базирани на стълбовидна логика. При преобразуване на съществуващи остарели системи е необходимо да се актуализират структурите на таговете на контролера в Studio 5000 и да се изтеглят най-новите .L5X файлове от ProSoft.

Пропуски при приложенията и инженерни бележки

Спазвайте ограничението за разстояние от захранването на 1769 при планиране на системните конфигурации. Модулът има ограничение за разстояние 4, което означава, че не може да бъде монтиран на повече от 4 слота от захранващия модул. Превишаването на това ограничение ще доведе до периодични откази на комуникацията с дънната платка и проблеми при стартирането на модула.

Съвети за въвеждане в експлоатация и окабеляване

Винаги използвайте предоставените терминални адаптери RJ45 към DB9, за да гарантирате правилното подреждане на изводите при многоточкови топологии RS-485. Ако изработвате кабели RJ45 по поръчка, спазвайте правилните практики за екраниране и терминирайте дългите линии RS-485 с резистори 120 ома между клемите Rx/Tx, за да ограничите отраженията на сигнала.

Указания за монтаж

1. 1
   Уверете се, че модулите на контролера и захранването са здраво закрепени към DIN шината преди монтажа.
2. 2
   Подравнете каналите тип „език и жлеб“ на MVI69E-MBS със съседния модул и плъзнете устройството на място.
3. 3
   Задействайте горната и долната заключваща ключалка на страничния панел, за да закрепите връзката с дънната платка.
4. 4
   Свържете серийните интерфейси, като използвате подходящите кабелни адаптери RJ45 към DB9 и осигурите необходимите елементи за облекчаване на напрежението.
