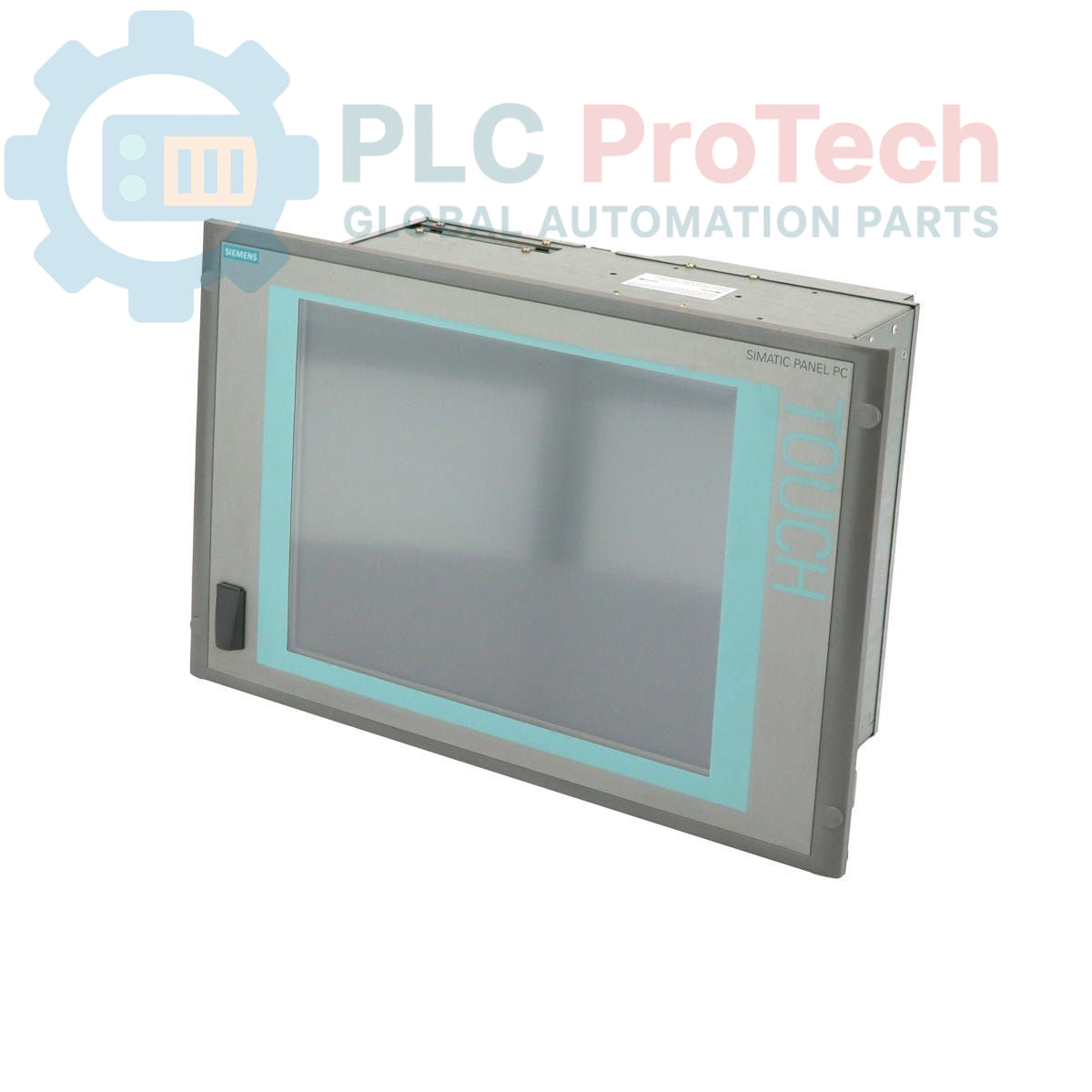

Siemens 6AV7820-0AA10-1AB0 SIMATIC Panel PC 577

Описание

Siemens 6AV7820-0AA10-1AB0 е SIMATIC Panel PC 577 — индустриален компютър, предназначен за приложения с човек-машинен интерфейс (HMI) и управление. Устройството разполага с 12-инчов сензорен дисплей, задвижва се от процесор Celeron 2.0 GHz и е оборудвано с 512 MB DDR400 SDRAM. Включва DVD-ROM устройство и се доставя с предварително инсталирана многоезична версия на Windows 2000 SP4 Professional. Този модел е подходящ за поддръжка и замяна на остарели системи, при които са необходими конкретни хардуерни и софтуерни конфигурации.

Характеристики

• Вграден 12-инчов сензорен дисплей за управление от оператор.
• Процесор Celeron, работещ на 2.0 GHz.
• 512 MB DDR400 SDRAM за обработка на приложения.
• Вградено DVD-ROM оптично устройство.
• Доставя се с предварително инсталиран Windows 2000 SP4 Professional (MUI).
• Проектиран за монтаж на панел в индустриални шкафове.
• Забележка: Този продукт е класифициран от производителя като излязъл от употреба, което го прави критична резервна част за съществуващи системи.

Приложения

• Визуализация и управление на процеси
• Събиране и регистриране на данни на ниво машина
• SCADA възли за надзорен контрол и събиране на данни
• Фабрична автоматизация и мониторинг на поточни линии
• Заместител на идентични остарели HMI системи

Технически спецификации

Указания за монтаж

1. 1
   Изключване на захранването на оборудването: Преди монтажа изключете напълно захранването на контролния шкаф. Използвайте калибриран мултиметър, за да проверите, че няма остатъчно напрежение. Изпълнете процедурите за блокиране и обозначаване (LOTO), за да предотвратите случайно повторно включване.
2. 2
   Монтаж на панела: Уверете се, че размерите на отвора в панела съответстват на изискванията на PC 577. Закрепете устройството в панела с всички предоставени монтажни скоби, като ги затягате равномерно, за да осигурите добро уплътнение и механична стабилност.
3. 3
   Свързване на защитното заземяване (PE): Свържете клемата за заземяване на корпуса на панелния компютър към шината за защитно заземяване на шкафа чрез проводник с нисък импеданс. Това е от решаващо значение както за безопасността, така и за устойчивостта на смущения.
4. 4
   Окабеляване на захранването и входовете/изходите: Свържете захранването с постоянен ток, комуникационните кабели (напр. Ethernet, PROFIBUS) и всички други периферни входове/изходи. Прокарайте сигналните и комуникационните кабели отделно от силовите линии с високо напрежение, за да сведете до минимум електромагнитните смущения.
5. 5
   Включване на системата: След като проверите всички връзки, отстранете устройствата за LOTO и възстановете захранването на шкафа. Включете панелния компютър и потвърдете, че операционната система се зарежда правилно и всички свързани устройства са разпознати.
