Описание

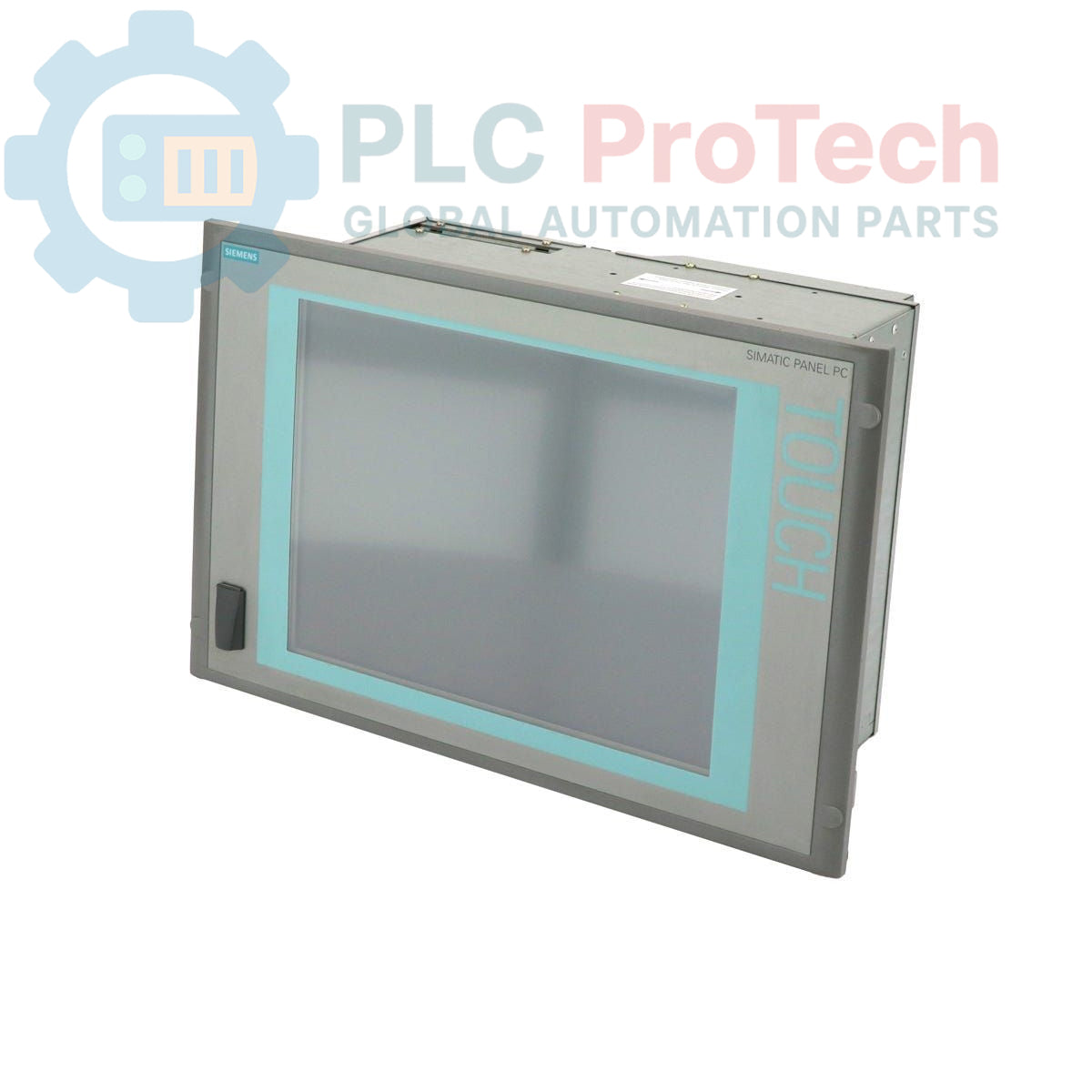

Siemens 6AV7820-0AA10-1AC0 е панелен интерфейс човек–машина (HMI) от серията SIMATIC Panel PC 577. Устройството интегрира 12-инчов сензорен дисплей с индустриален компютър, задвижван от процесор Celeron с честота 2,0 GHz и 512 MB DDR400 SDRAM. То е оборудвано с вградено DVD-ROM устройство и се доставя с предварително инсталирана операционна система Windows XP SP1 Professional с многоезичен потребителски интерфейс (MUI), осигуряваща готова за внедряване платформа за управление на машини и визуализация на процеси.

Характеристики

• ■12-инчов цветен сензорен дисплей за взаимодействие с оператора.
• ■Процесор Celeron с работна честота 2,0 GHz.
• ■512 MB DDR400 SDRAM за поддръжка на приложения.
• ■Вградено оптично DVD-ROM устройство.
• ■Предварително инсталиран Windows XP SP1 Professional (MUI).

Приложения

• ■Управление и наблюдение от оператор на ниво машина.
• ■Визуализация на процеси и събиране на данни (SCADA).
• ■Автоматизация на фабрики и управление на производствени линии.
• ■Системи за регистриране на данни и управление на рецепти.

Технически спецификации

Указания за монтаж

1. 1 Подгответе отвора в панела съгласно механичните чертежи на устройството, като осигурите достатъчно пространство за вентилация и прокарване на кабелите. Отстранете острите ръбове.
2. 2 Поставете Panel PC в изрязания отвор отпред на корпуса. Закрепете го отзад с предоставените монтажни скоби, като ги затегнете равномерно с посочения въртящ момент, за да осигурите надеждно уплътнение.
3. 3 Свържете заземителен проводник за защитно заземяване (PE) с нисък импеданс към предназначената заземителна клема на корпуса на Panel PC. Това е от съществено значение както за безопасността, така и за устойчивостта на шум.
4. 4 Свържете основното захранване към устройството, като проверите дали напрежението на източника съответства на номиналното напрежение, посочено на етикета на устройството. Уверете се, че захранващите кабели са отделени от сигналните или захранващите линии с високо ниво на шум.
5. 5 Свържете всички необходими комуникационни и I/O кабели (напр. Ethernet, USB, серийни). Използвайте екранирани кабели, когато е посочено, и се уверете, че екраните са правилно свързани към маса.
