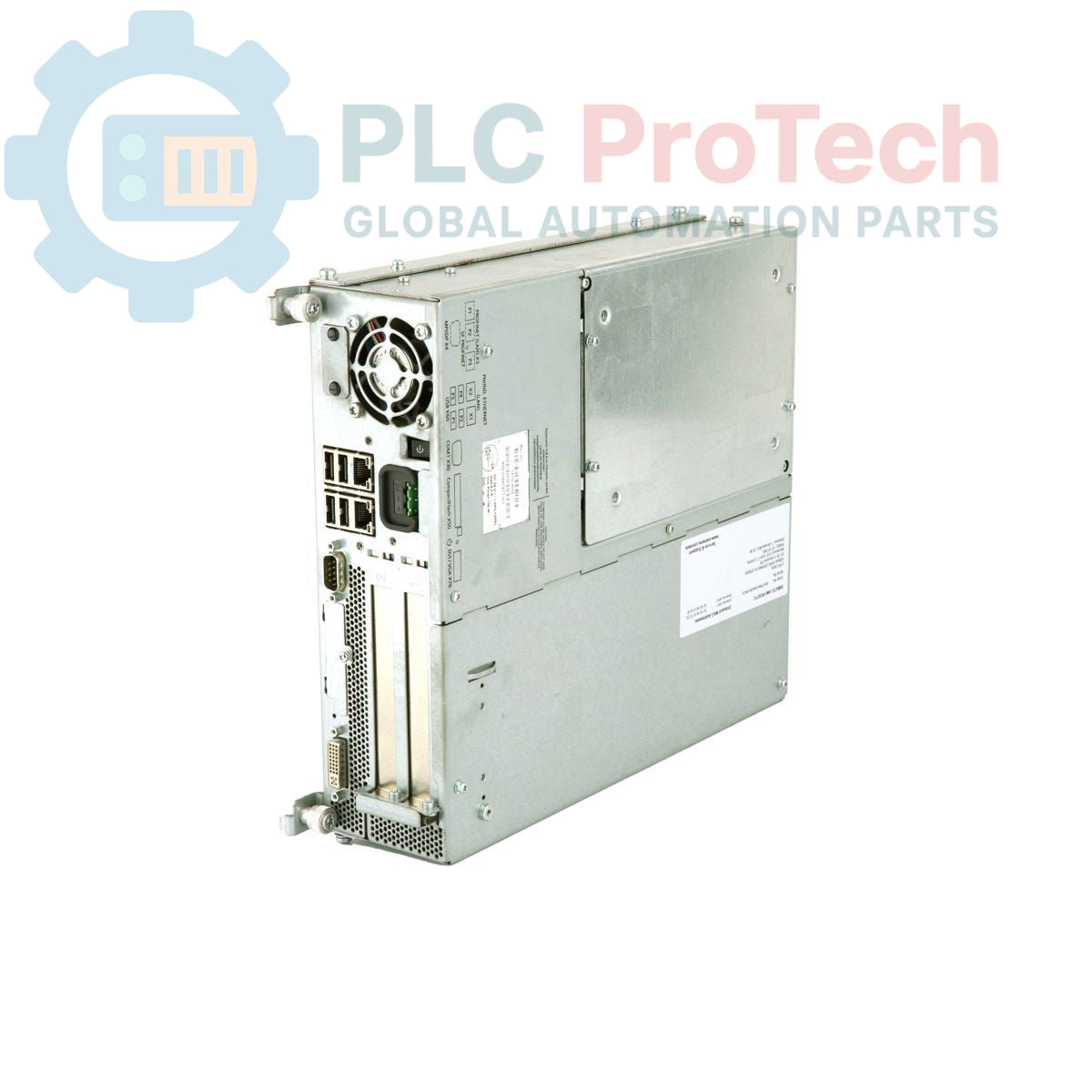

Siemens 6AV7894-0AG32-1BA0 SIMATIC IPC677C панелен компютър

Описание

Този Siemens 6AV7894-0AG32-1BA0 представлява SIMATIC HMI IPC677C - надежден индустриален панелен компютър, предназначен за взискателни производствени среди и HMI приложения. Моделът е оборудван с 19-инчов сензорен дисплей с разделителна способност 1280x1024, който осигурява ясна и директна интеракция с оператора на производствената площадка. Той работи с процесор Intel Core i7-610E и 4 GB DDR3 памет. За целостта и надеждността на данните устройството разполага с RAID1 конфигурация с два SATA твърди диска по 320 GB. Системата се доставя без предварително инсталирана операционна система, което осигурява гъвкавост при интегрирането на персонализиран софтуер. Вграденият мониторинг на температурата, скоростта на вентилатора и таймера на пазача гарантира стабилност и дълъг експлоатационен живот.

Характеристики

• 19-инчов резистивен сензорен дисплей с разделителна способност 1280x1024.
• Процесор Intel Core i7-610E (2,53 GHz, 2 ядра / 4 нишки).
• Системна памет 4 GB DDR3 1066 DIMM.
• Конфигурация RAID1 с два SATA твърди диска по 320 GB за огледално копиране на данните.
• Интегрирано оптично устройство DVD+/-R+/-RW.
• Вграден мониторинг на температурата, вентилатора и таймера на пазача.
• USB интерфейс на предния панел за удобен достъп.
• Работи със захранване 24 V DC.

Приложения

• Човеко-машинен интерфейс (HMI) за визуализация на процеси.
• Системи за супервизорно управление и събиране на данни (SCADA).
• Управление на машини и регистриране на данни в производствени среди.
• Платформи за индустриална автоматизация и управление на процеси.

Технически спецификации

Указания за монтаж

1. 1 Монтиране на панела: Уверете се, че размерите на отвора за панела са точни. Закрепете Panel PC в корпуса с помощта на всички предоставени монтажни скоби. Затегнете скобите равномерно, за да осигурите добро уплътнение към повърхността на корпуса.
2. 2 Свързване на защитното заземяване (PE): Свържете корпуса към основната клема за защитно заземяване на контролния шкаф. Използвайте връзка с нисък импеданс и проводник с достатъчно напречно сечение, за да осигурите безопасност и добра устойчивост на смущения.
3. 3 Свързване на захранването: Свържете стабилен, филтриран източник на постоянен ток 24 V към предназначените за това захранващи клеми. Проверете правилния поляритет, преди да подадете захранване към устройството. Използвайте проводници с подходящо сечение за консумирания ток.
4. 4 Окабеляване на входове/изходи и мрежата: Свържете Ethernet, USB и серийните кабели според необходимото. Прокарайте сигналните и комуникационните кабели отделно от силовите линии с високо напрежение, за да сведете до минимум електромагнитните смущения (EMI). Използвайте екранирани кабели за всички мрежови връзки.
5. 5 Първоначално включване: След като всички връзки бъдат проверени, възстановете захранването на устройството. Продължете с инсталирането на операционната система и конфигурирането на приложния софтуер съгласно изискванията на проекта.
