Описание

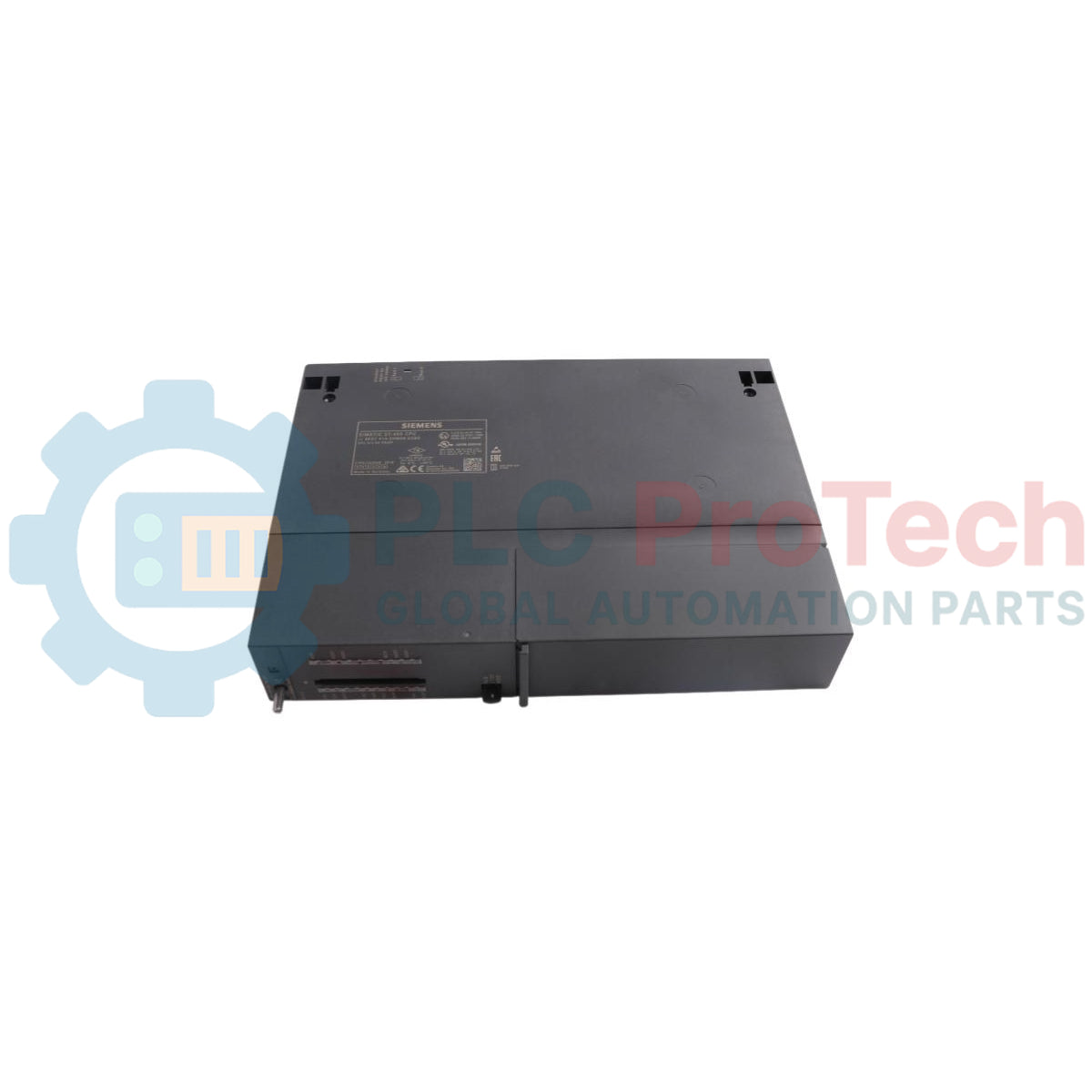

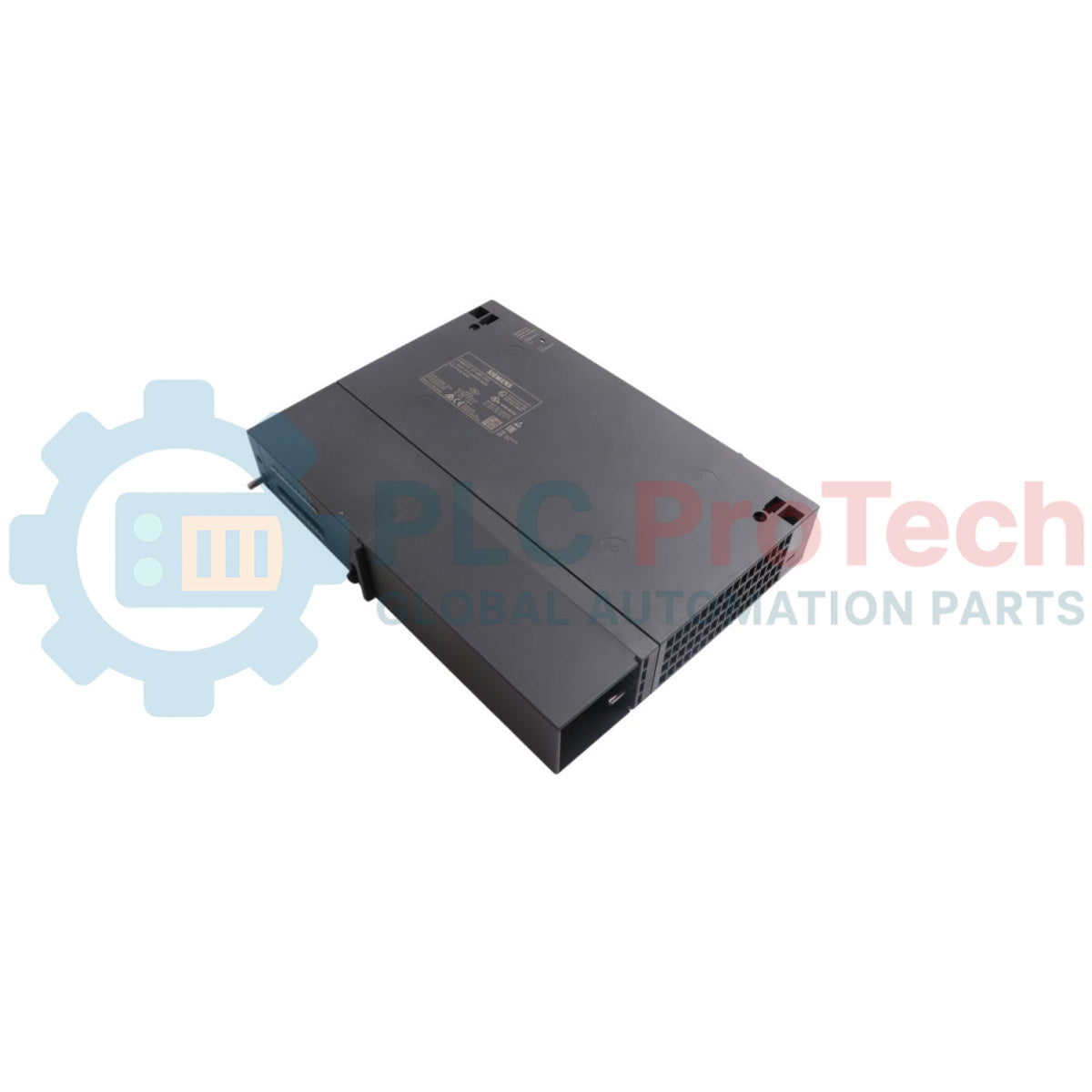

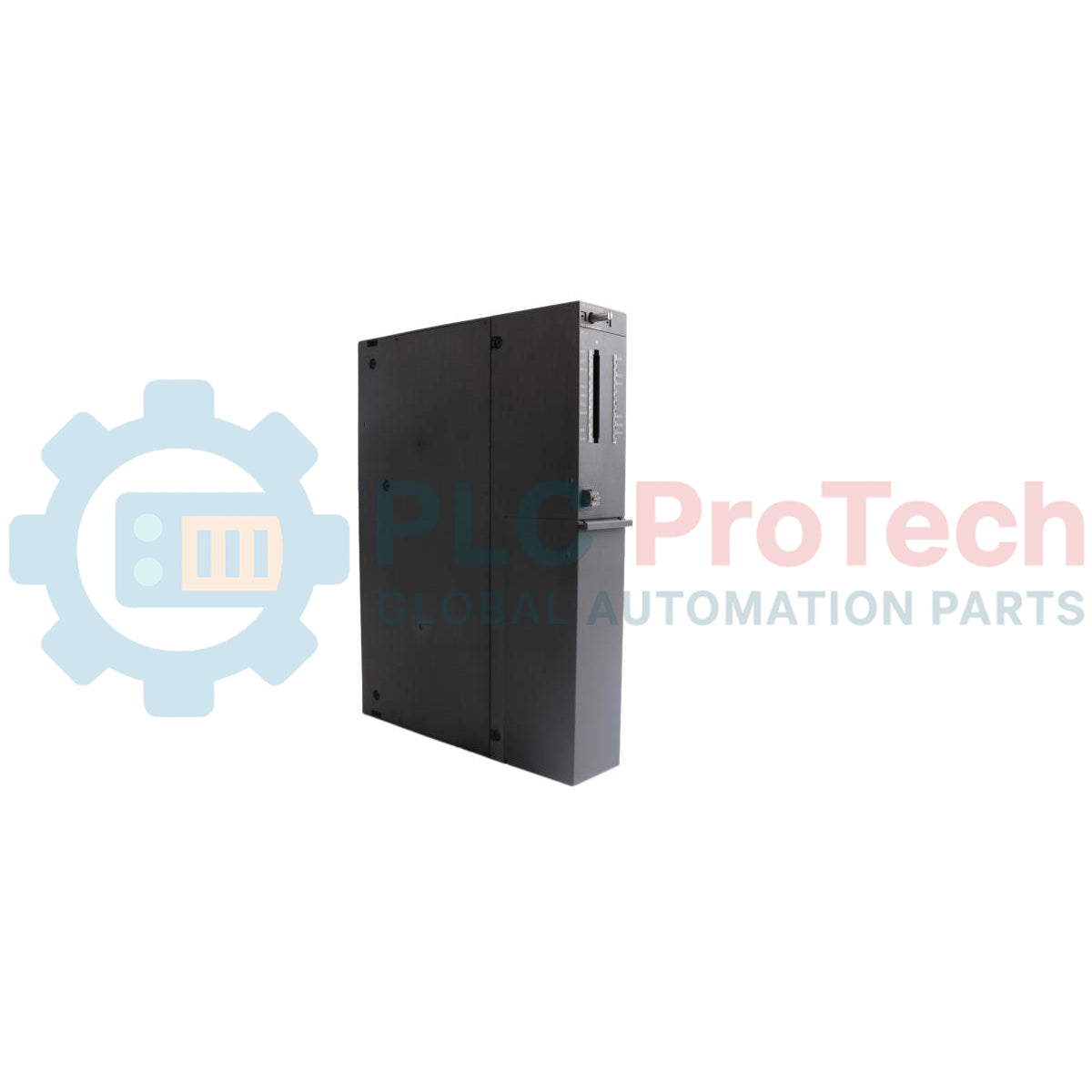

Siemens 6ES7414-5HM06-0AB0 е високопроизводителен процесорен модул CPU 414-5H, проектиран за интегриране в системи за автоматизация SIMATIC S7-400H и S7-400F/FH. Модулът разполага с пет отделни интерфейса, включително един MPI/DP порт, един DP порт, един PN (PROFINET) порт и два специализирани порта за синхронизационен модул, осигуряващи надеждна свързаност в сложни индустриални мрежи. С 4 MB интегрирана памет, разпределена като 2 MB за съхранение на програми и 2 MB за данни, 6ES7414-5HM06-0AB0 осигурява ефективна обработка и надеждна работа при взискателни индустриални приложения.

Проектиран за висока наличност, процесорният модул Siemens CPU 414-5H поддържа функционалността Configuration in RUN (CiR), която позволява конфигуриране на системата и корекции на синхронизацията без прекъсване на текущите операции. Той е съвместим с програмните пакети STEP 7 от V5.5 SP2 с HF1, като предлага гъвкави възможности за инженеринг. Модулът има типична загуба на мощност от 7,5 W и консумира ток както от шината на задната платка 5 V, така и от тази 24 V, което допринася за стабилна и постоянна производителност. Освен това предлага разширяеми опции за FEPROM и RAM памет, поддържащи до 64 MB за всеки тип, и включва интегрирана батерия за архивиране на критични данни, което повишава надеждността на системата и минимизира престоя.

Характеристики

• Проектиран за системи за автоматизация SIMATIC S7-400H и S7-400F/FH
• Пет интегрирани интерфейса: 1x MPI/DP, 1x DP, 1x PN, 2x порта за синхронизационен модул
• 4 MB интегрирана памет (2 MB за програмата, 2 MB за данни)
• Поддържа функционалността Configuration in RUN (CiR)
• Съвместим с програмните пакети STEP 7 от V5.5 SP2 с HF1
• Типична загуба на мощност от 7,5 W
• Консумира ток от 5 V и 24 V шините на задната платка
• Разширяема FEPROM и RAM памет до 64 MB
• Интегрирана батерия за архивиране на данни

Приложения

Процесорният модул Siemens 6ES7414-5HM06-0AB0 CPU 414-5H е подходящ за високопроизводителни задачи по автоматизация, изискващи резервираност и непрекъсната работа. Типичните приложения включват:

• Автоматизация на процеси в химическата, фармацевтичната и нефтогазовата промишленост
• Системи за управление с висока наличност при производството и разпределението на електроенергия
• Приложения, свързани с безопасността (в комбинация с F-системи)
• Сложни производствени процеси и производствени линии, изискващи прецизен и непрекъснат контрол
• Проекти за инфраструктура, изискващи надеждна и устойчива работа на PLC

Технически спецификации

Указания за инсталиране

1. Обезточване на системата: Преди инсталиране се уверете, че цялата система за автоматизация и захранването са изключени и блокирани, за да предотвратите токов удар или повреда.
2. Монтиране: Поставете CPU модула в предназначения слот на шината на задната платка на SIMATIC S7-400H. Уверете се, че е правилно подравнен и напълно поставен, за да се осигурят надеждни електрически и механични връзки.
3. Захранваща връзка: Проверете дали шината на задната платка осигурява необходимото захранване от 5 V и 24 V, както се изисква от модула.
4. Комуникационно окабеляване: Свържете подходящите комуникационни кабели (MPI/DP, DP, PN, кабели за синхронизационния модул) към съответните портове. Уверете се, че свързването и терминирането са надеждни и правилни, за да се запази целостта на сигнала.
5. Заземяване и екраниране: Прилагайте правилни практики за заземяване на системата и се уверете, че комуникационните кабели са подходящо екранирани и заземени, за да сведете до минимум електромагнитните смущения.
6. Инсталиране/проверка на батерията: Ако не е предварително инсталирана, поставете резервната батерия съгласно инструкциите за системата. Проверете състоянието на заряда ѝ, за да осигурите запазване на данните при прекъсване на захранването.
7. Включване и конфигуриране: Възстановете захранването на системата. Използвайте софтуера за програмиране STEP 7 (V5.5 SP2 с HF1 или по-нова версия), за да конфигурирате CPU модула и да го интегрирате в съществуващия проект за автоматизация.
8. Функционален тест: Извършете цялостен функционален тест, за да потвърдите правилната работа на процесора, неговите интерфейси и комуникацията с други модули и полеви устройства.
