Общ преглед на продукта

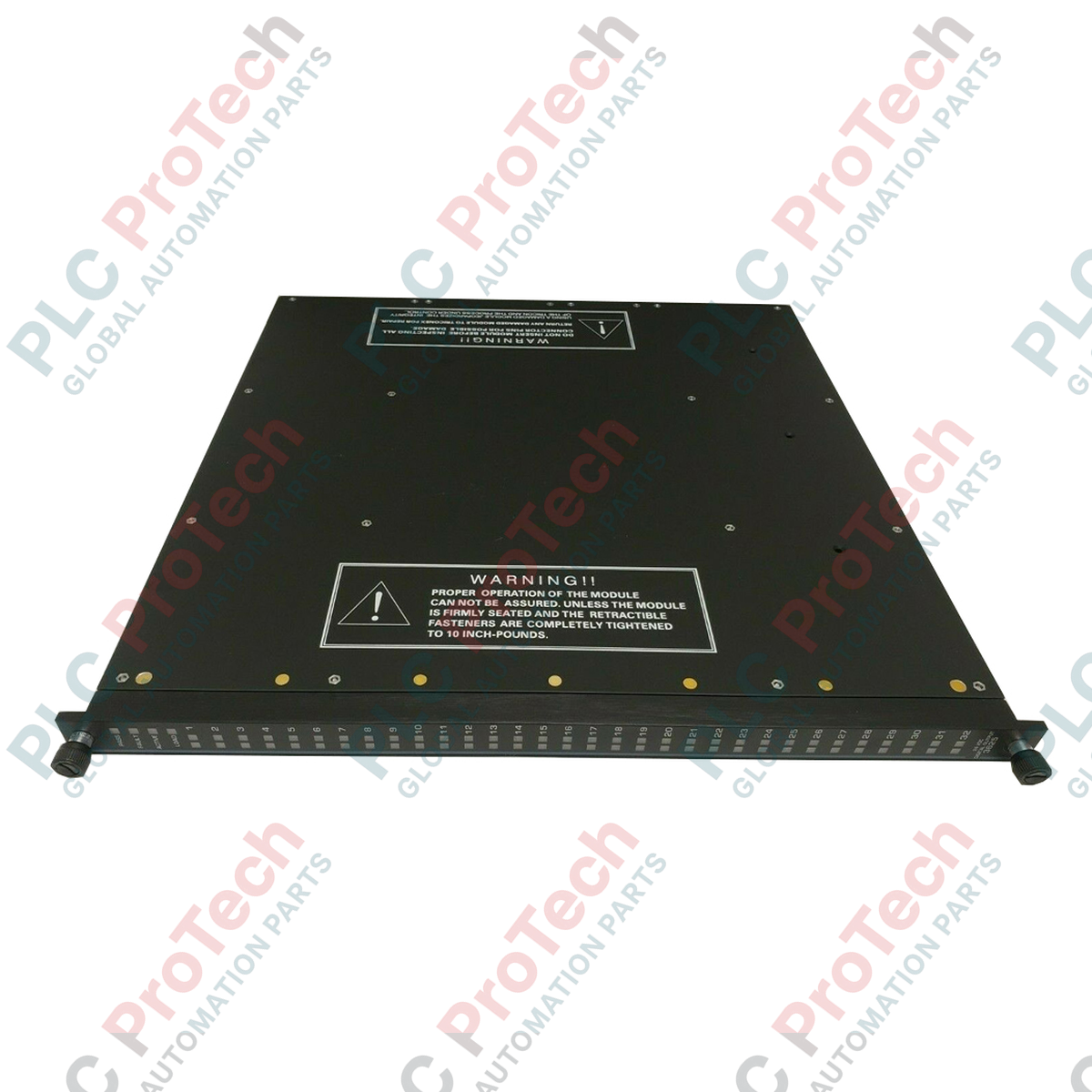

Модулът 3625 (3625) е високонадежден цифров изходен модул, предназначен за Triconex система за безопасност с тройно модулно резервиране (TMR). С 32 изходни точки с обща връзка, този модул осигурява критичния интерфейс между контролера за безопасност и крайните управляващи елементи, като електромагнитни клапани, задвижващи механизми, и пускатели на двигатели. Като компонент, базиран на TMR, модулът 3625 използва три независими вътрешни канала за извършване на гласуване „две от три“ (2oo3) на хардуерно ниво, като гарантира, че повреда на един компонент няма да доведе до погрешно изключване или до невъзможност за подаване на команда. Това ниво на толерантност към повреди го прави незаменим в критични системи за безопасност (SIS) в нефтения и газовия, нефтохимическия, и секторите за производство на електроенергия.

Техническа конфигурация

Модулът 3625 е проектиран за цялостна диагностика и превключване с толерантност към повреди:

• TMR архитектура: Вградената схема за гласуване гарантира, че дори при повреда на един от трите вътрешни процесора или изходни драйвери, модулът продължава да функционира правилно, без да прекъсва процеса.

• Двоен режим на работа: Поддържа конфигурации със и без контрол на състоянието. В супервизиран режим модулът следи полевото окабеляване за прекъсвания и къси съединения, дори когато изходът е в състояние „Изкл.“.

• Изход с висока плътност: Осигурява 32 цифрови изходни сигнала, с обща връзка за опростяване на окабеляването в големи шкафове за управление.

• Конструкция с възможност за гореща смяна: Както всички модули Triconex, модулът 3625 може да бъде заменен онлайн (с гореща смяна), без изключване на системата, при условие че е конфигуриран резервен модул или има свободен слот.

• Вградена диагностика: Включва локализирана LED индикация за състоянието на модула, активността на каналите, и откриване на повреди от страната на полевото оборудване.

Технически спецификации

Технически често задавани въпроси

Каква е разликата между супервизиран и несупервизиран режим при 3625?В супервизиран режим модулът инжектира импулс с ниска енергия, за да провери целостта на полевия контур (товара и окабеляването). Това позволява на системата да открие „прекъсване на линия“ или „късо съединение“, преди изходът да бъде активиран. Несупервизираният режим се използва за товари, чувствителни към тестови импулси.

Изисква ли този модул външен панел за терминиране?Да. Модулът 3625 трябва да бъде свързан към конкретен външен монтажен блок за терминиране (ETA) Triconex чрез интерфейсен кабел. ETA осигурява физическите винтови клеми за полевото окабеляване и необходимите предпазители.

Може ли един модул 3625 да поддържа защитна функция SIL 3?Да. Тъй като 3625 е вътрешно резервиран (TMR), един модул отговаря на изискванията за защитни контури SIL 3, при условие че целият защитен контур (от сензора до крайния изпълнителен елемент) е проектиран и изчислен по съответния начин.

Ръководство за проектиране и монтаж

• Управление на тока на товара: Въпреки че модулът е устойчив, уверете се, че общата консумация на ток от 32-те общи изхода не надвишава номиналната мощност на задната платка или ETA. При соленоиди с висок ток проверете характеристиките на тока на включване („Inrush“), за да избегнете нежелани изключвания поради свръхток.

• Чувствителност към импулсите за контрол: При свързване към товари с висок импеданс или чувствителни LED индикатори, имайте предвид, че импулсите за контрол могат да причинят примигване. В такива случаи деактивирайте контрола за конкретните канали в софтуера TriStation 1131.

• Поставяне на модула: При поставяне на 3625 в шасито, Уверете се, че горният и долният лост за изваждане са напълно фиксирани. Непълното поставяне може да причини грешки „I/O Communication“ или периодични грешки при гласуването между основните процесори и модула.

• Екраниране и заземяване: Винаги използвайте препоръчаните екранирани кабели Triconex между монтажния шкаф на модула и ETA. Уверете се, че екранът на кабела е заземен откъм шкафа, за да предпазите изходните сигнали 24 VDC от електромагнитни смущения (EMI).
