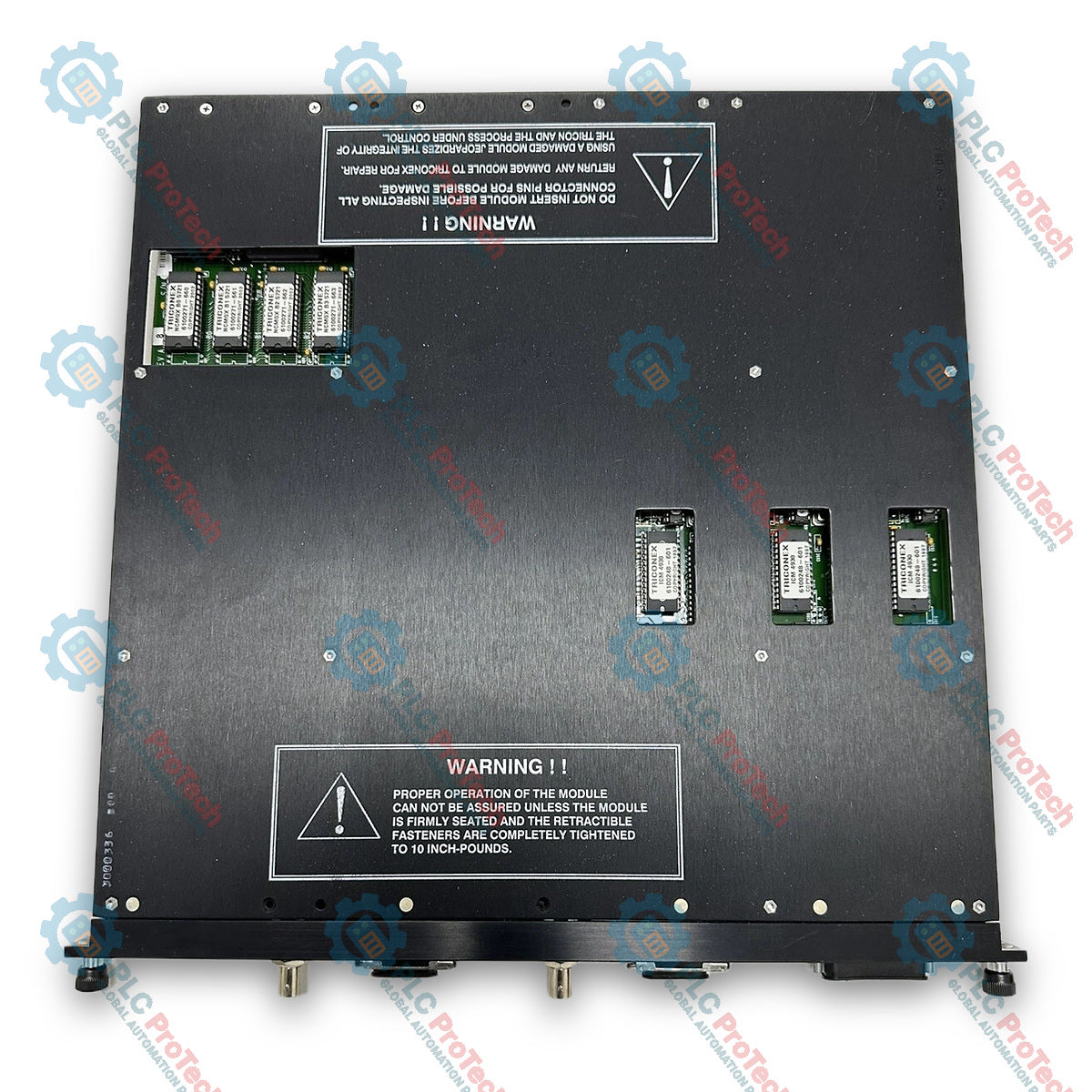

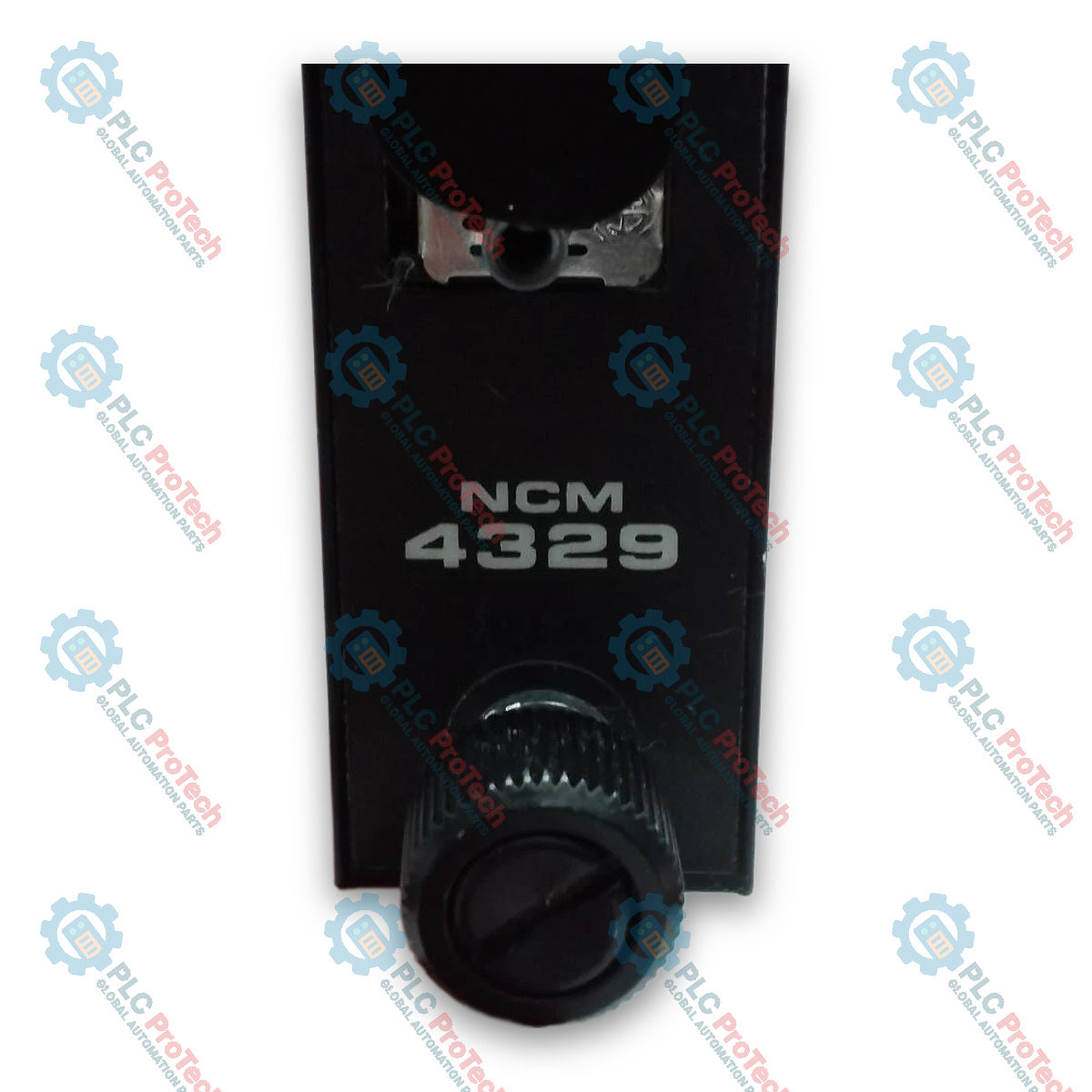

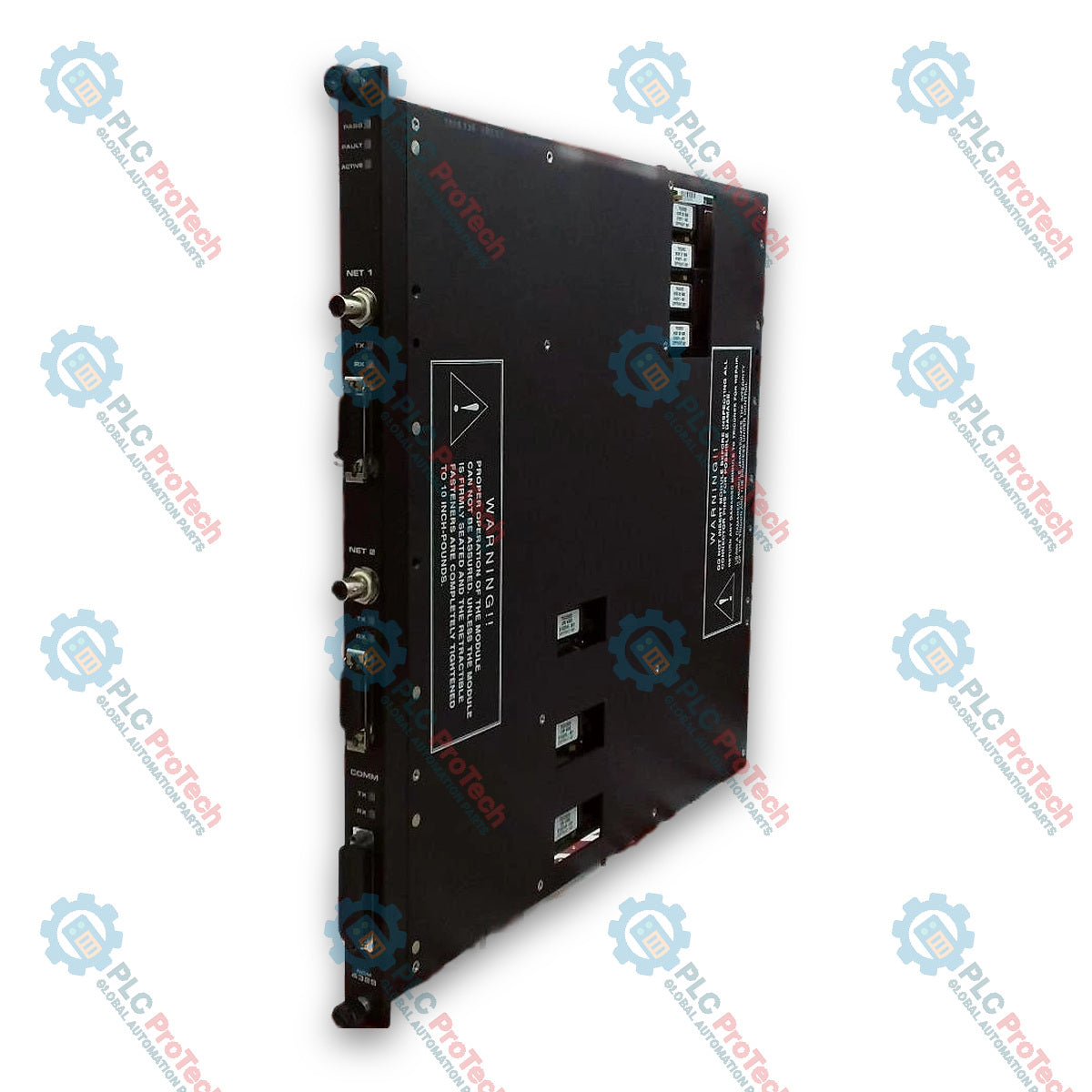

Triconex 4329 / NCM 4329 мрежов комуникационен модул

Triconex 4329 е модул за мрежова комуникация (NCM), предназначен да осигурява комуникация между контролер Tricon, други системи Tricon и външни хост системи в мрежи Ethernet (802.3). Модулът обработва данни, обновявани от основните процесори веднъж на всеки цикъл на сканиране, и осигурява интерфейс между защитните и външните мрежови среди.

Модулът е оборудван с два BNC конектора за мрежова свързаност. Портът NET 1 поддържа протоколите peer-to-peer и за синхронизиране на времето в защитни мрежи, състоящи се само от контролери Tricon. Портът NET 2 поддържа отворена мрежова свързаност с външни хост системи, на които работят приложения като TriStation 1131, SOE, OPC Server, DDE Server или създаден от потребителя софтуер, включително такъв, използващ протокола TSAA. Triconex NCM 4329 работи със скорост 10 мегабита в секунда по тънък коаксиален кабел RG58. Два модула 4329 могат да бъдат разположени в един логически слот на шаси Tricon и да работят независимо.

Характеристики

• Оборудван е с два BNC мрежови конектора за 50-омов тънък коаксиален кабел RG58.
• Портът NET 1 е предназначен за протоколите peer-to-peer и за синхронизиране на времето между системи Tricon.
• Портът NET 2 е предназначен за външни хост приложения, включително TriStation 1131, SOE, OPC Server и протокола TSAA.
• Включва два 15-пинови D-конектора за външни приемо-предаватели и един сериен порт RS-232.
• Поддържа изолация на портовете от 500 VDC.
• Работи със скорост на Ethernet комуникация от 10 мегабита в секунда.
• Светодиодни индикатори за диагностика на предния панел за следене на състоянието на модулите и портовете.

Приложения

• Комуникация от тип peer-to-peer между системите по специализирани защитни мрежи Tricon.
• Синхронизиране на времето между множество контролери Tricon.
• Обмен на данни с външни хост компютри чрез протокола TSAA (TCP(UDP)/IP/802.3).
• Интерфейс между системите Tricon и софтуера за програмиране TriStation 1131, SOE, OPC Server и DDE Server.

Информация за поръчка

Технически спецификации

Указания за монтаж

• Защита на корпуса: Модулът трябва да бъде монтиран в подходящ корпус с клас на защита NEMA, който осигурява защита от прах, въздушни частици и корозивна атмосфера.
• Разстояния на кабелите: BNC портовете се свързват чрез коаксиален кабел RG58 на типични разстояния до 185 метра (607 фута). За по-големи разстояния до 4 000 метра (2,5 мили) са необходими повторители и кабели от тип thick-net или оптични кабели.
• Разположение на логическите слотове: В един логически слот на шасито Tricon могат да бъдат инсталирани до два NCM модула; те функционират независимо, а не като резервни модули с възможност за гореща замяна.
• Капаци за слотове: Неизползваните слотове в шасито трябва да бъдат оборудвани с празни панели за I/O слотове (модел 8105), за да се осигури правилен въздушен поток за охлаждане.
