Popis

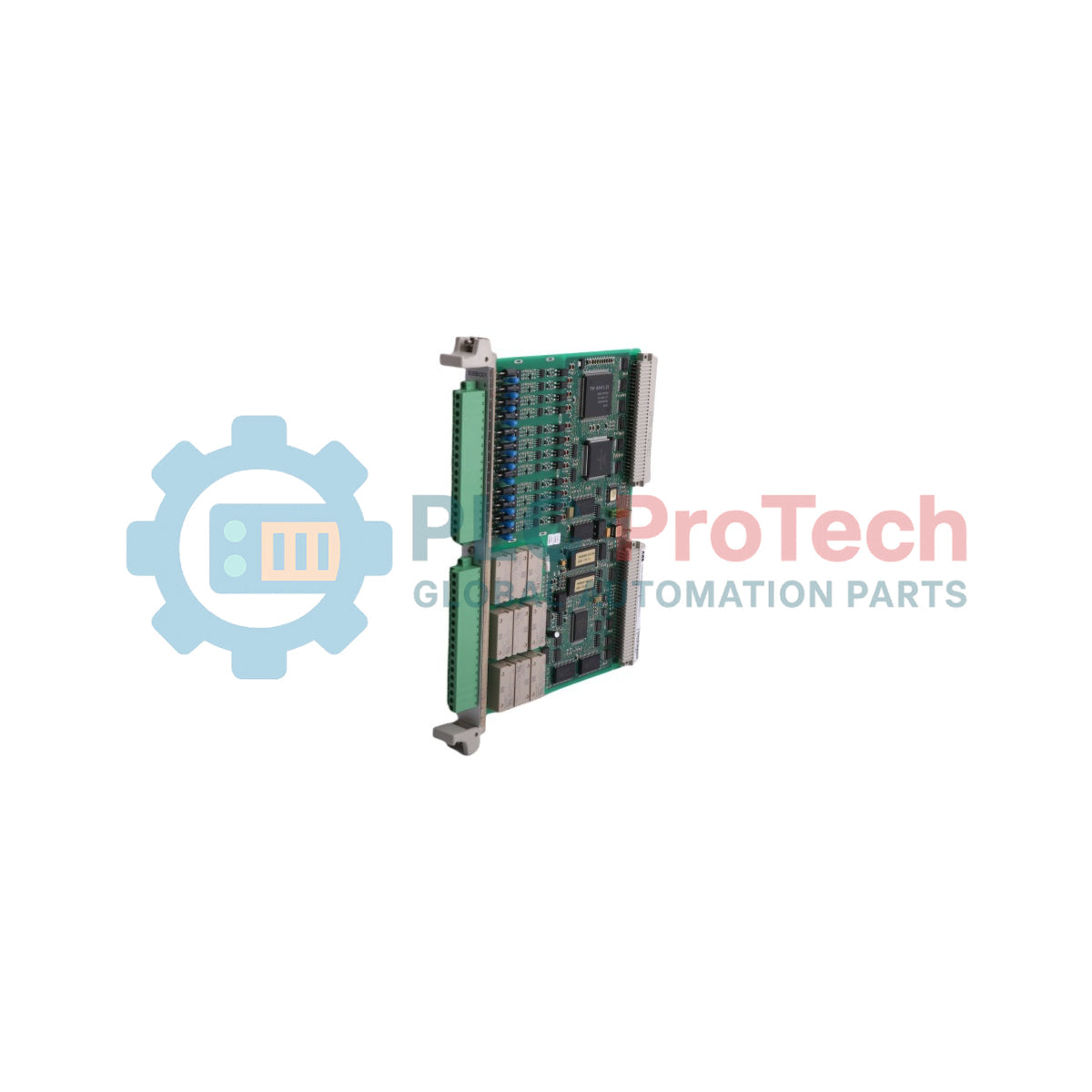

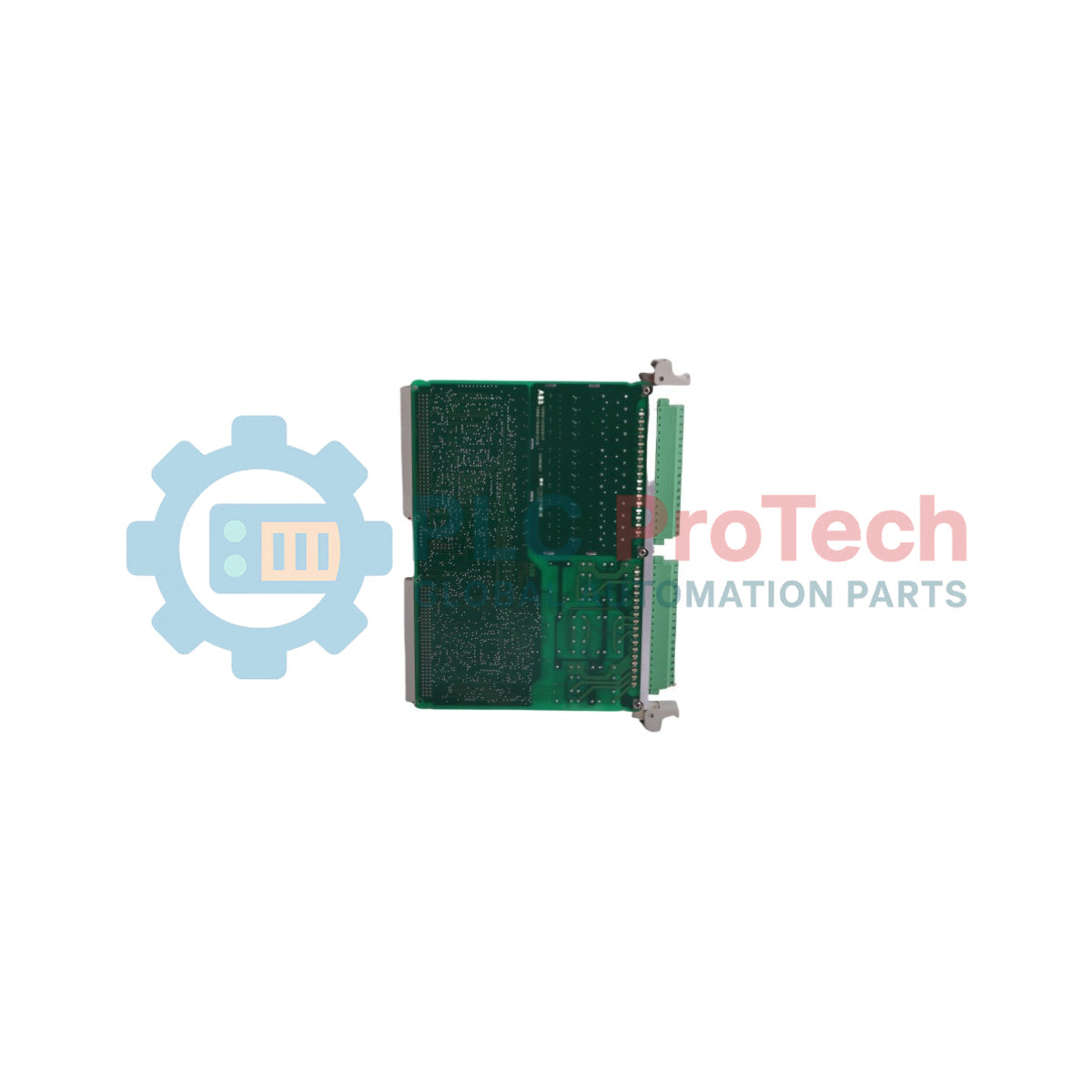

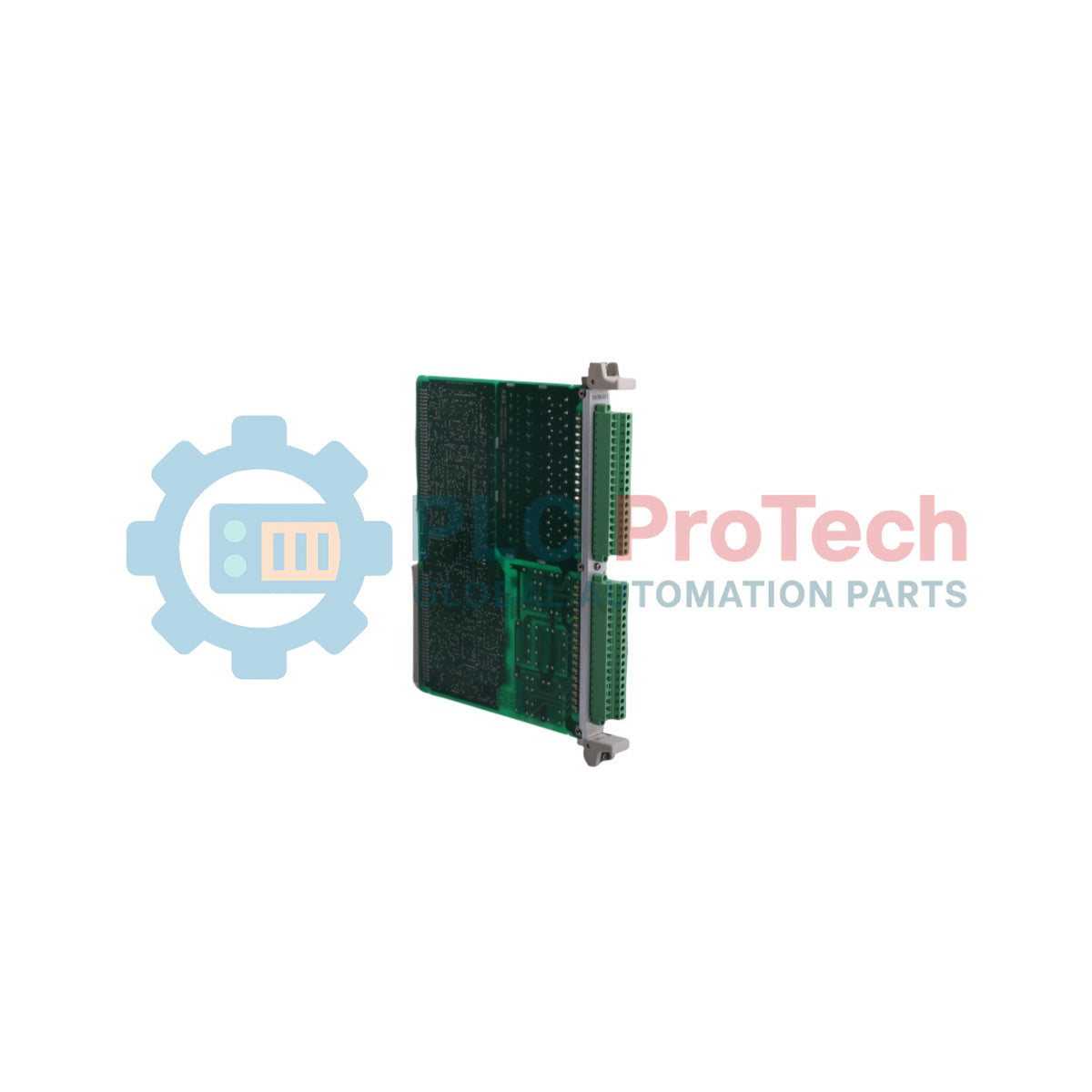

ABB 1MRB150082R0103 500CU-BIO01 je rozšiřující modul binárních vstupů/výstupů určený pro sběr signálů a řízení výstupů v ochranných a řídicích platformách ABB. Tento modul, vyrobený ve Švédsku, poskytuje rozšíření digitálního rozhraní pro průmyslové řídicí skříně, automatizaci rozvoden a jednotky ochrany elektrizačních soustav.

ABB 1MRB150082R0103 500CU-BIO01 je navržen pro zpracování I/O s vysokou hustotou a obsahuje 16 binárních vstupů pracujících v širokém rozsahu stejnosměrného napětí od 24 V do 250 V DC při odběru proudu 2 mA až 10 mA na kanál. Pro zajištění integrity signálu a ochranu citlivé řídicí elektroniky před rušením z provozu je vstupní část vybavena galvanickou izolací 2,5 kV RMS.

Kromě digitálních vstupů integruje ABB 1MRB150082R0103 500CU-BIO01 8 kanálů binárních výstupů s kontakty dimenzovanými až na 5 A při 250 V AC nebo 30 V DC. Modul je navržen pro náročná průmyslová prostředí, pracuje v rozšířeném teplotním rozsahu od -40 °C do +70 °C a odolává relativní vlhkosti od 5 % do 95 % RH (nekondenzující).

Funkce

• Binární I/O s vysokou hustotou: Kompaktní rozšiřující modul obsahuje 16 binárních vstupů a 8 kanálů reléových výstupů.
• Široký rozsah provozního stejnosměrného vstupu: Digitální vstupy přijímají flexibilní provozní napětí od 24 V do 250 V DC při nízkém odběru proudu 2 mA až 10 mA na kanál.
• Vysoká elektrická izolace: Vstupy mají izolaci 2,5 kV RMS, která chrání řídicí elektroniku před vysokonapěťovými přepětími a přechodovými jevy.
• Robustní parametry reléových výstupů: Výstupy podporují spínání zátěží až do 5 A při 250 V AC / 30 V DC pro přímé řízení pomocných relé a indikátorů.
• Extrémní odolnost vůči okolním podmínkám: Spolehlivě funguje v náročných podmínkách při teplotách od -40 °C do +70 °C a relativní nekondenzující vlhkosti až 95 % RH.

Aplikace

• Automatizace a řízení rozvoden: Převádí binární stavové signály z výkonových vypínačů, odpojovačů a poplachových kontaktů do ochranných relé.
• Průmyslová distribuce elektrické energie: Poskytuje rozšíření digitálních I/O pro průmyslové řídicí systémy spravující transformátory a spínací zařízení.

Technické specifikace

Obecné

Vstup / výstup

Environmentální a mechanické vlastnosti

Pokyny k instalaci

1. Odpojení napájení: Před instalací nebo demontáží modulu zcela odpojte všechny zdroje napájení hlavního řídicího stojanu a polního I/O zapojení.
2. Ochrana před elektrostatickým výbojem (ESD): Při manipulaci s modulem používejte antistatický náramek připojený k pevnému uzemňovacímu bodu, abyste zabránili poškození vestavěných součástí.
3. Montáž modulu: Zarovnejte vodicí lištu karty ABB 1MRB150082R0103 500CU-BIO01 se slotem v rámu stojanu a desku plynule zasouvejte, dokud se konektory zadní sběrnice bezpečně nezapojí.
4. Polní zapojení: Před připojením svorek ověřte napěťové úrovně vstupů v poli (24 V až 250 V DC) a zajistěte, aby zatěžovací proud na kontaktech relé nepřekročil 5 A.

Doporučení pro výměnu

• Ověření parametrů a adres: Před výměnou stávající desky zdokumentujte mapování kanálů a přiřazení systémových slotů v hlavním softwaru řídicí jednotky.
• Kontrola po instalaci: Po obnovení napájení ověřte stav kanálů pomocí indikátorů stavu modulu a proveďte kontrolu I/O signálu bod po bodu, abyste potvrdili funkčnost.
