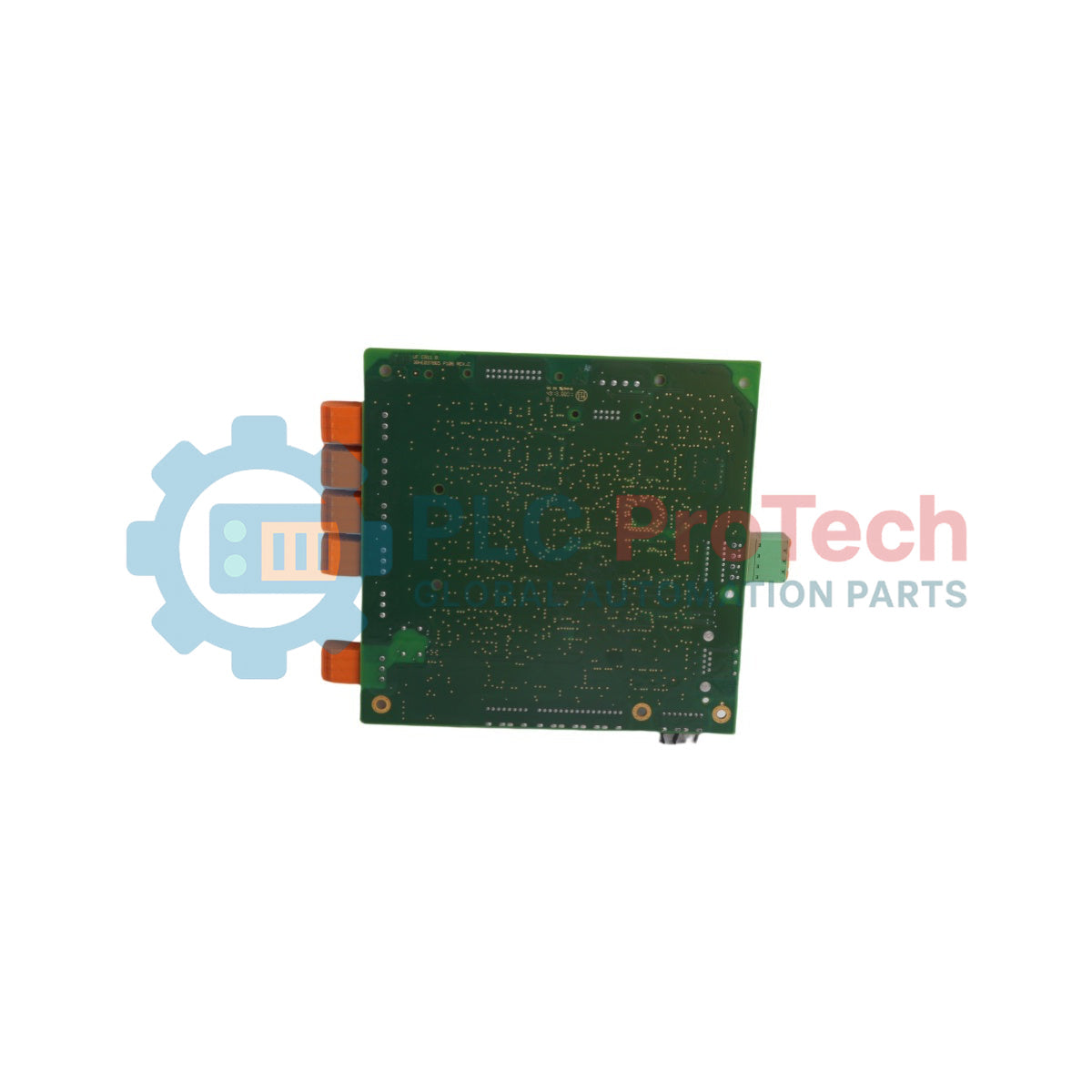

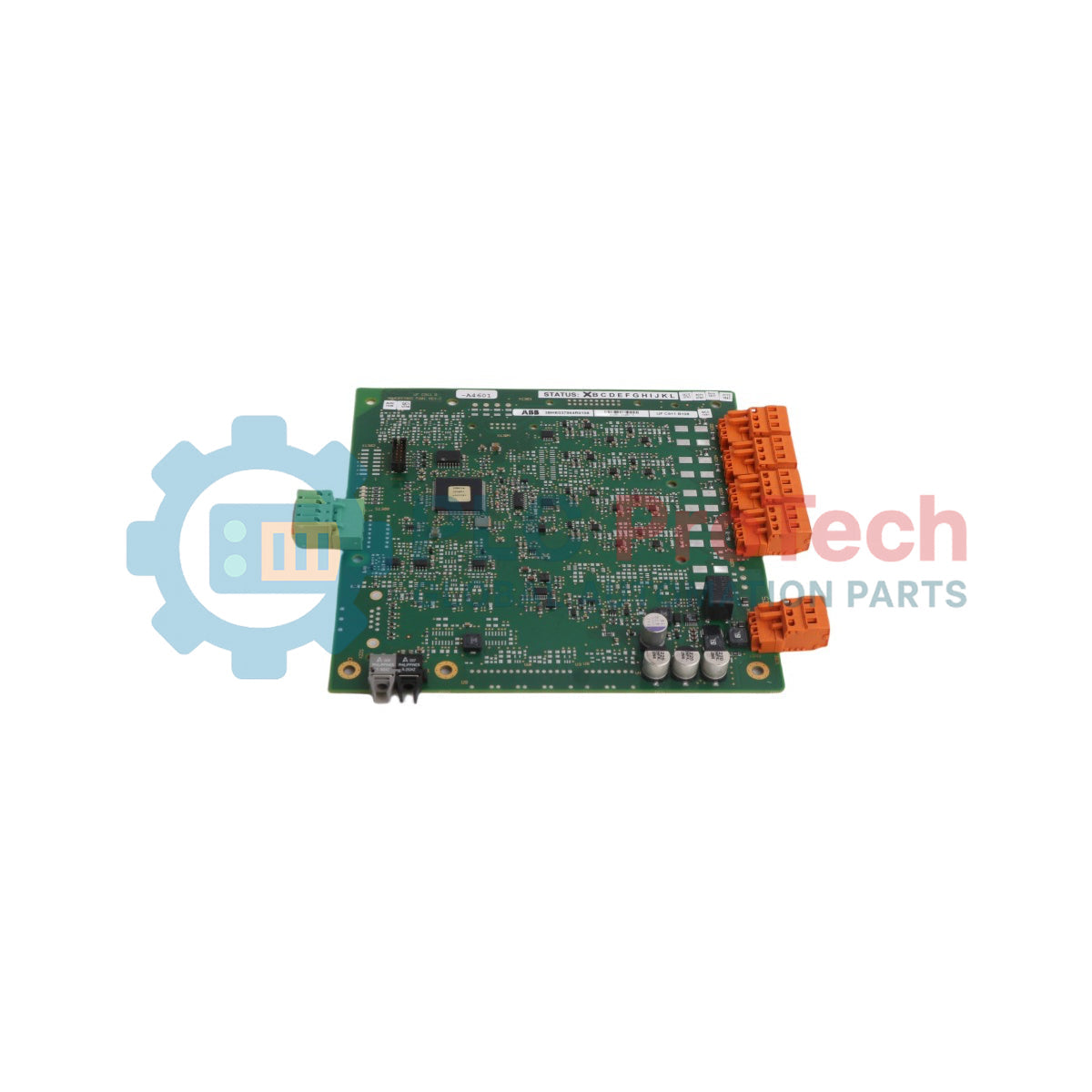

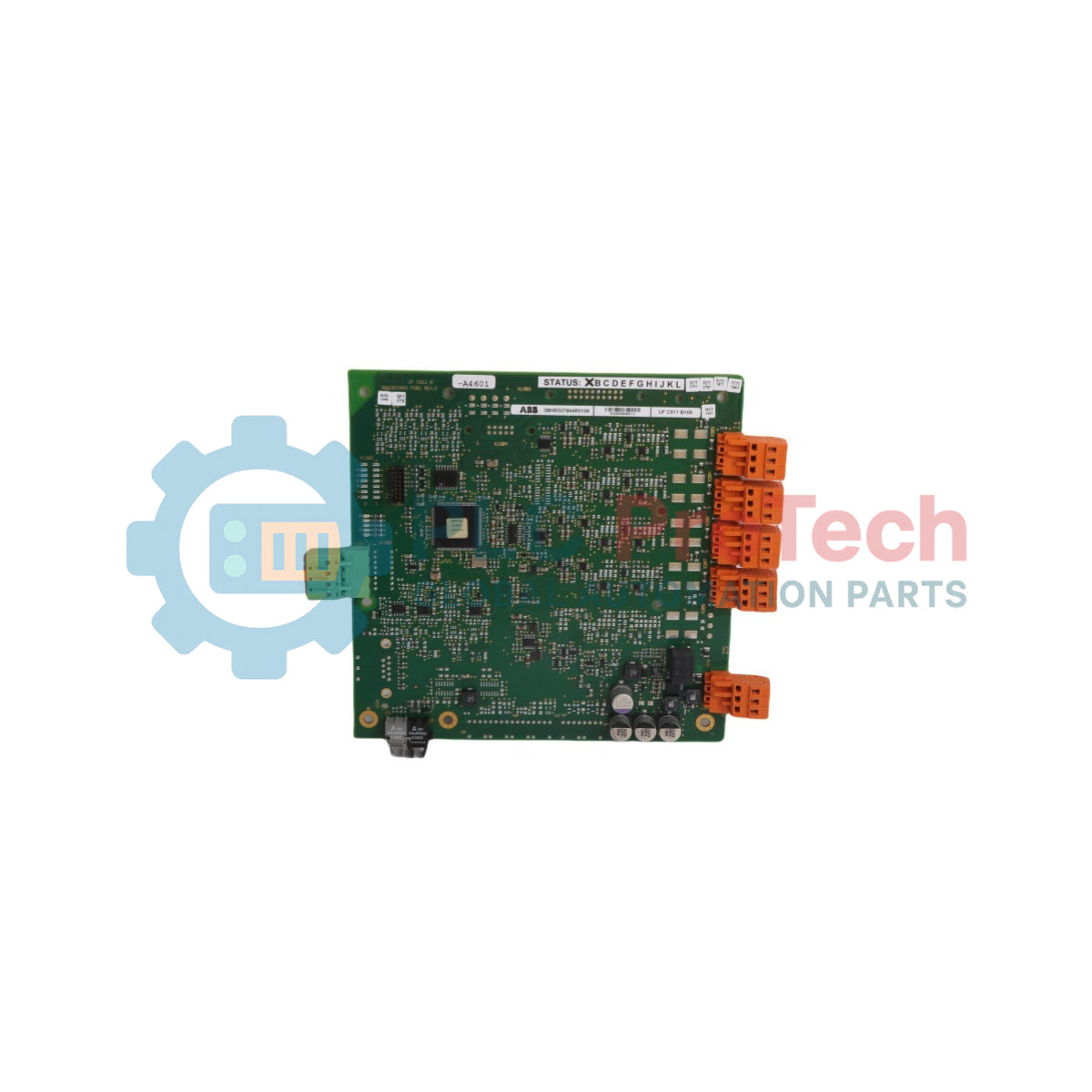

ABB 3BHE037864R0108 CVMI2UF C911B108 deska měření proudu

Popis

ABB 3BHE037864R0108 je vysoce přesná deska pro měření proudu navržená pro monitorování signálů AC/DC v reálném čase v průmyslové výkonové elektronice a pohonných systémech. Funguje jako klíčový modul pro úpravu zpětnovazebního signálu, který převádí vstupní signály z primárního snímání proudu na přesné izolované elektrické signály potřebné pro centrální řídicí jednotky k dynamickému řízení proudové smyčky a ochraně systému.

Deska ABB 3BHE037864R0108, navržená pro připojení k výkonovým měničům, vysokovýkonovým pohonům a budicím systémům, zajišťuje rychlou odezvu a vysokou přesnost v proudových zpětnovazebních smyčkách. Obvodová sestava je vyrobena ve formátu podsestavy s PCB a integruje specializované instrumentační zesilovače a obvody pro převod signálu, které zachovávají lineární odezvu při různých zatíženích.

Průběžným vyhodnocováním fázových a síťových proudů deska ABB 3BHE037864R0108 CVMI2UF C911B108 podporuje detekci nadproudu, ochranu proti fázové nevyváženosti a vysoce přesné algoritmy řízení momentu nebo budicího pole, čímž pomáhá udržovat provozní stabilitu průmyslových zpracovatelských zařízení.

Vlastnosti

• Vysoce přesné zpracování proudové zpětné vazby pro řízení motoru v uzavřené smyčce a výkonovou konverzi.
• Specializovaná hardwarová architektura CVMI2UF C911B108 přizpůsobená pro konkrétní platformy pohonů a měničů ABB.
• Rychlá úprava signálu navržená pro podporu ochrany proti nadproudu a detekce poruch v reálném čase.
• Integrované izolační kanály chránící nízkonapěťovou řídicí elektroniku před přechodovými jevy ve výkonové části.
• Standardizované rozhraní s okrajovým konektorem pro přímou instalaci do skříně s modulovým košem nebo podsestavou měniče.

Použití

• Pohony se středním napětím a průmyslové frekvenční měniče.
• Systémy buzení generátorů a statická budicí zařízení.
• Skříně výkonových měničů vyžadující měření fázového proudu v reálném čase.
• Obvody řízení motoru v uzavřené smyčce vyžadující přesné proudové zpětnovazební smyčky.

Technické specifikace

Obecné

Pokyny k instalaci

1. Elektrostatická ochrana: Při manipulaci s deskou vždy používejte uzemněný antistatický náramek, aby nedošlo k poškození citlivých součástek pro povrchovou montáž elektrostatickým výbojem.
2. Ověření napájení: Před instalací se ujistěte, že všechny hlavní zdroje napájení skříně měniče i pomocné napájecí zdroje podsestavy jsou zcela odpojené a bez napětí.
3. Mechanické vyrovnání: Desku opatrně zasuňte do příslušných vodicích lišt podsestavy, aby nedošlo k ohnutí kolíků konektoru na zadní desce.
4. Kontrola připojení: Kartu pevně zatlačte na místo, aby se konektory s okrajovým kontaktem nebo zadní deskou zcela usadily. V případě potřeby utáhněte upevňovací šrouby, aby se zabránilo jejich uvolnění vlivem vibrací.
5. Kontrola před zapnutím: Před obnovením pomocného napájení ověřte, že na desce ani v její blízkosti nezůstaly žádné vodivé nečistoty, prach nebo volné součásti.

Doporučení pro výměnu

• Zálohování parametrů: Nastavení parametrů je obvykle uloženo v hlavním řídicím procesoru, nikoli přímo na měřicí desce. Před výměnou hardwaru však zdokumentujte všechny stávající prahové hodnoty vypnutí a protokoly alarmů systému.
• Přímá výměna: Ujistěte se, že náhradní modul odpovídá přesnému číslu dílu (3BHE037864R0108) a označení hardwarové řady (CVMI2UF C911B108), aby byla zachována kompatibilita měřítka signálu.
• Testování po výměně: Před spuštěním pohonu při plném zatížení proveďte kalibraci nulového bodu nebo kontrolu proudové odchylky pomocí konfiguračního nástroje pohonu (pokud to konkrétní řada pohonu vyžaduje).
