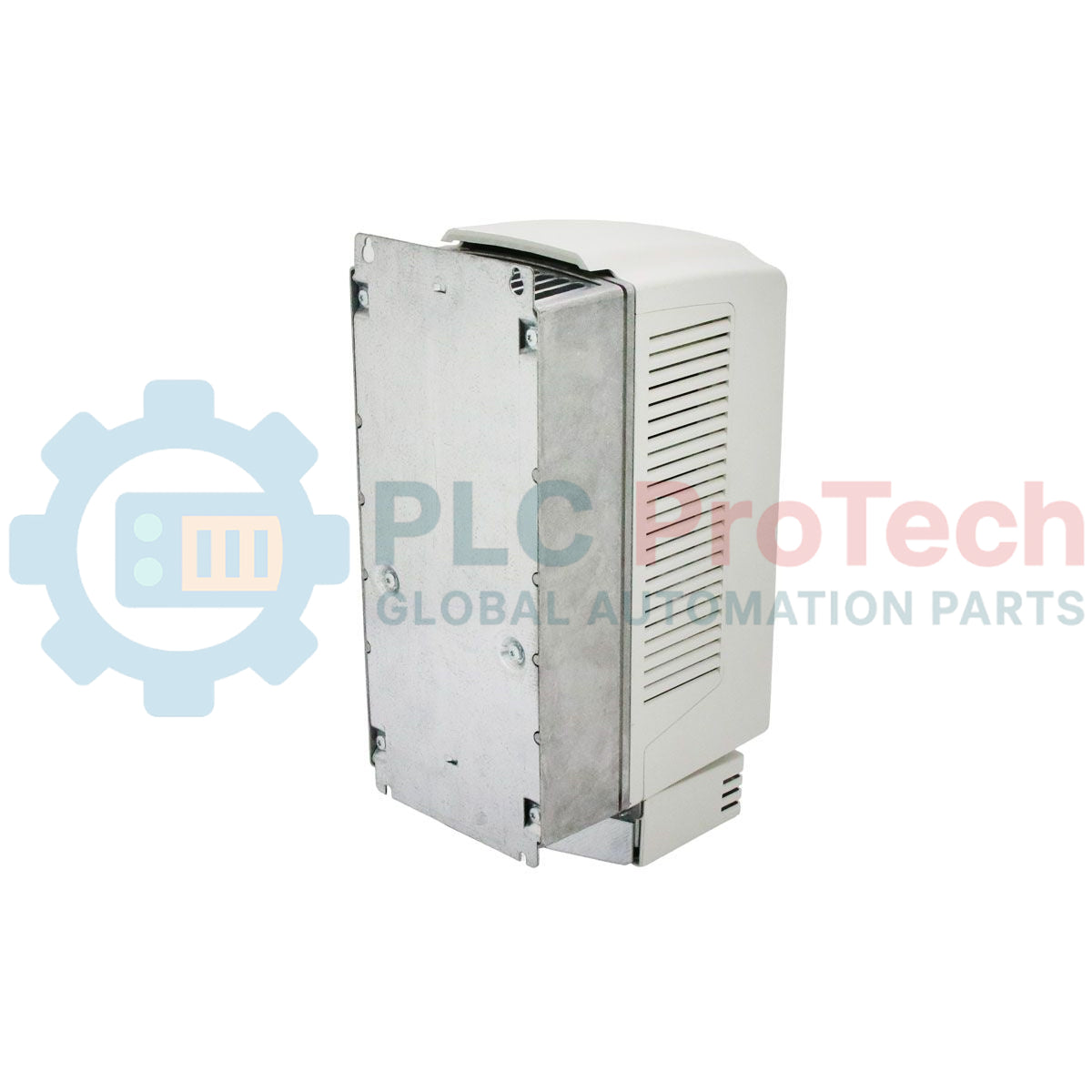

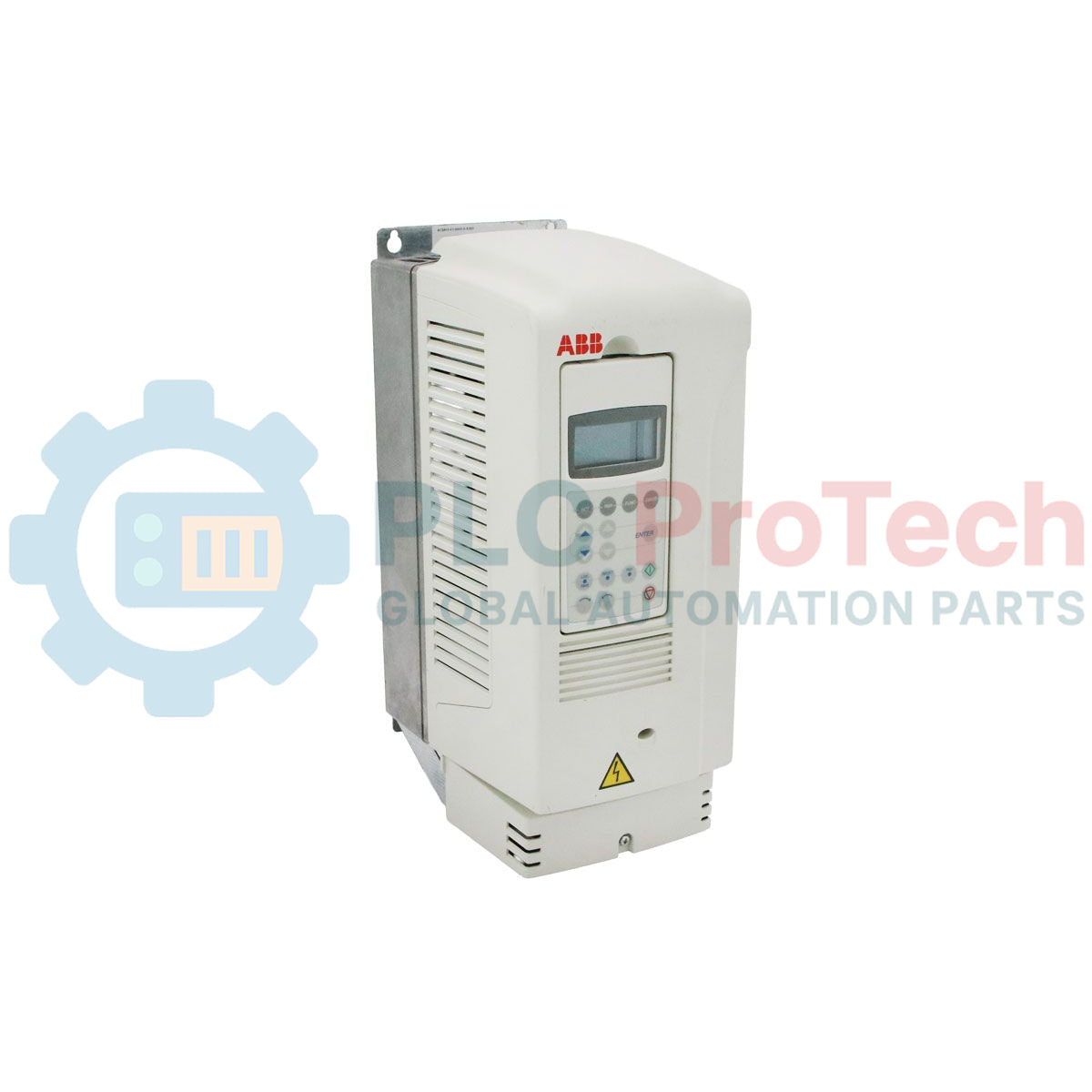

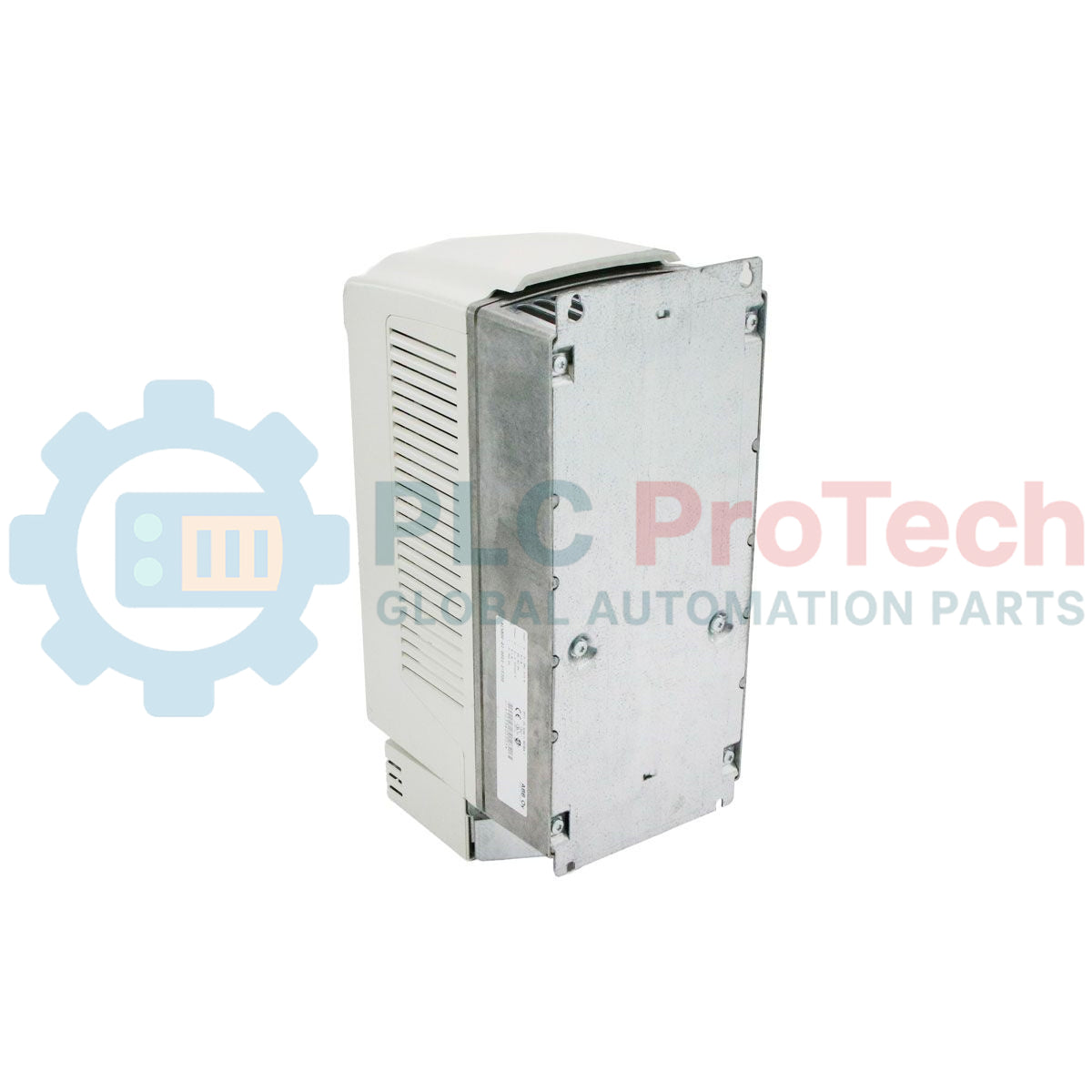

ABB ACS800-01-0003-3 + E200 + P901 Nástěnný AC měnič s proměnnou frekvencí

Popis

ABB ACS800-01-0003-3 + E200 + P901 je nástěnný frekvenční měnič AC s proměnnou frekvencí určený k řízení standardních třífázových asynchronních motorů AC v průmyslových procesních aplikacích. Při napájení třífázovým vstupem 380–415 V tento kompaktní měnič zajišťuje přesnou regulaci otáček a momentu motoru pomocí architektury Direct Torque Control (DTC).

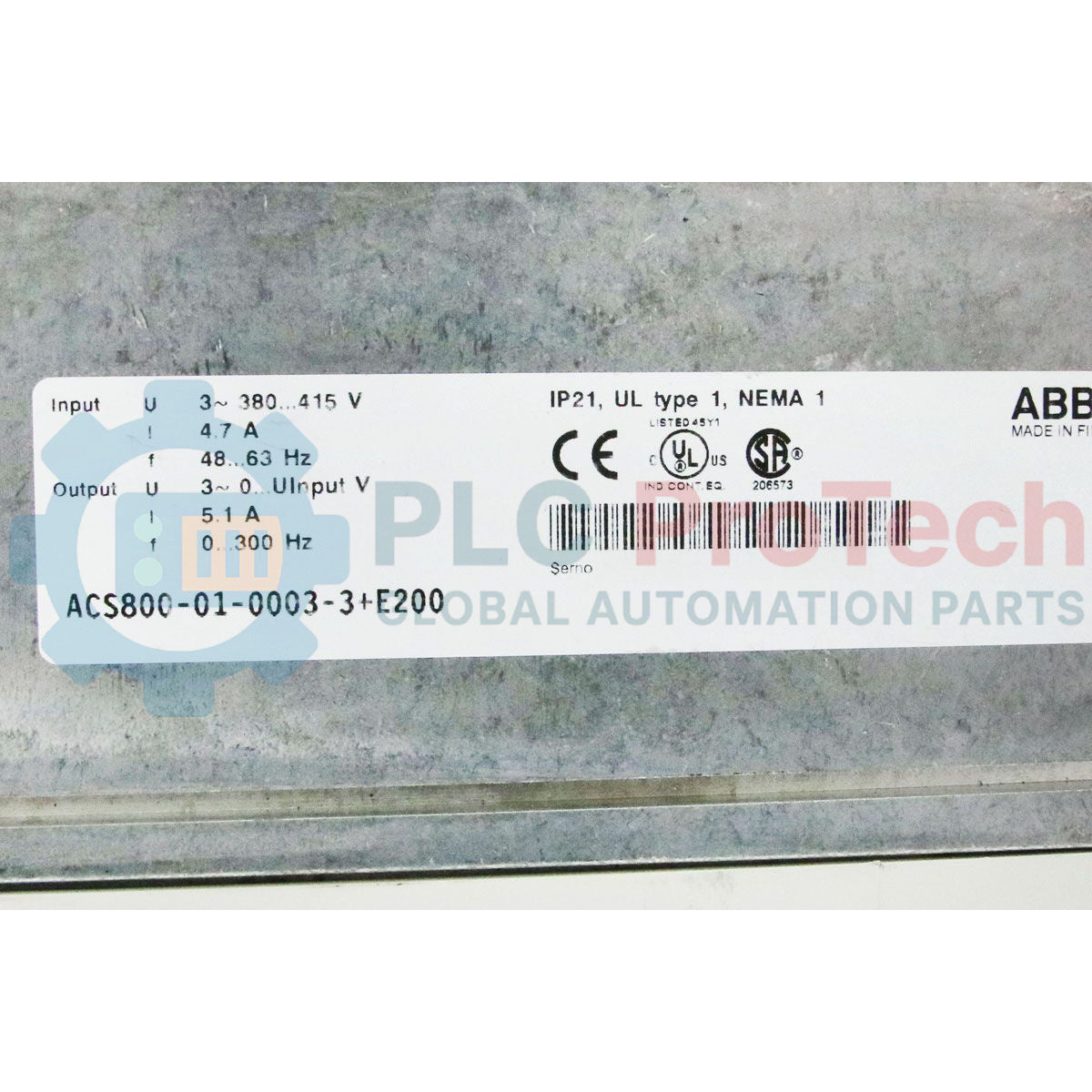

Tato konkrétní konfigurace obsahuje dva kódy volitelné výbavy instalované z výroby: +E200 pro integrovaný filtr EMC v souladu s normami EN61800-3 a +P901 pro lakované desky plošných spojů chránící interní elektroniku před znečištěním prostředím. Měnič ve velikosti rámu R2 s krytím IP21 poskytuje jmenovitý výstupní výkon 1,5 kW (2 HP), jmenovitý proud při lehkém zatížení 4,7 A a při vysokém zatížení 3,4 A (1,1 kW).

ABB ACS800-01-0003-3 + E200 + P901 je vybaven alfanumerickým ovládacím panelem s displejem 4x20 znaků, který podporuje vzdálenou montáž pro integraci do rozváděče. Poskytuje plné možnosti řízení v rozsahu otáček 0–300 Hz a je vybaven integrovanou funkcí dynamického brzdění pro externí brzdné rezistory až do 44 ohmů.

Funkce

• Technologie Direct Torque Control (DTC) zajišťující dynamický výkon při regulaci otáček a momentu motoru.
• Vícejazyčný alfanumerický ovládací panel s displejem 4x20 znaků a možností vzdálené montáže.
• Lakované desky plošných spojů (volitelná výbava +P901) pro zvýšenou odolnost vůči znečištění prostředím.
• Integrovaný filtr EMC (volitelná výbava +E200) splňující emisní požadavky EN61800-3.
• Flexibilní režimy řízení včetně skalárního, bezsenzorového vektorového, lineárního U/f a kvadratického U/f sq.
• Integrovaný chopper dynamického brzdění podporující externí rezistory až do 44 ohmů.
• Komplexní integrované I/O zahrnující 3 analogové vstupy, 2 analogové výstupy, 7 digitálních vstupů a 3 digitální reléové výstupy.
• Pomocné napájecí výstupy poskytující referenční napětí +/-10 V DC (10 mA) a napájení +24 V DC (250 mA).

Aplikace

• Odstředivá čerpadla, přívodní a odtahové ventilátory a průmyslové kompresory vyžadující plynulou regulaci otáček.
• Dopravníkové pásy, systémy manipulace s materiálem a automatizované podávací linky.
• Systémy automatizace strojů vyžadující přímé řízení momentu nebo bezsenzorové vektorové režimy.
• Standardní třífázové řízení motorů AC v čistých průmyslových nebo skříňových instalacích.

Informace k objednávání

Technické specifikace

Obecné údaje a výkon

Elektrické údaje

Vstupy, výstupy a rozhraní

Mechanické a environmentální vlastnosti

Pokyny k instalaci

1. Ověření prostředí: Zajistěte, aby místo montáže pracovalo při okolní teplotě do 40 stupňů Celsia v čistém nekondenzujícím prostředí vhodném pro krytí IP21.
2. Montáž: Rám R2 bezpečně upevněte svisle na rovný, nehořlavý povrch nebo do průmyslového rozváděče a dodržujte svislé odstupy pro účinný odvod tepla.
3. Napájení a uzemnění: Připojte třífázové vstupní napájení 380–415 V a vodiče motoru pomocí kabelů správného průřezu. Zajistěte trvalé ochranné uzemnění s nízkou impedancí.
4. Zapojení I/O a řízení: Veďte analogové a digitální řídicí kabely odděleně od hlavních silových kabelů, aby se zabránilo rušení elektrickým šumem.
5. Připojení brzdného rezistoru: Pokud je vyžadováno dynamické brzdění, připojte externí brzdný rezistor s odporem nejméně 44 ohmů ke speciálním brzdným svorkám.

Konfigurace a uvedení do provozu

• Ovládání pomocí klávesnice: Pomocí odnímatelné alfanumerické klávesnice 4x20 znaků procházejte nabídky řízení, upravujte parametry motoru a provádějte místní příkazy ke spuštění/zastavení nebo změně směru.
• Nastavení parametrů motoru: Před provedením úvodního běhu identifikace motoru zadejte hodnoty ze štítku motoru (jmenovité napětí, proud, frekvenci, otáčky a výkon).
• Volba režimu řízení: Pro vysokou dynamickou výkonnost zvolte řízení DTC nebo bezsenzorové vektorové řízení, případně skalární režim U/f pro paralelní provoz více motorů.
• Zálohování parametrů: Před výměnou hardwaru nebo prováděním změn firmwaru během údržby vždy zálohujte parametry pohonu na odnímatelnou klávesnici.
