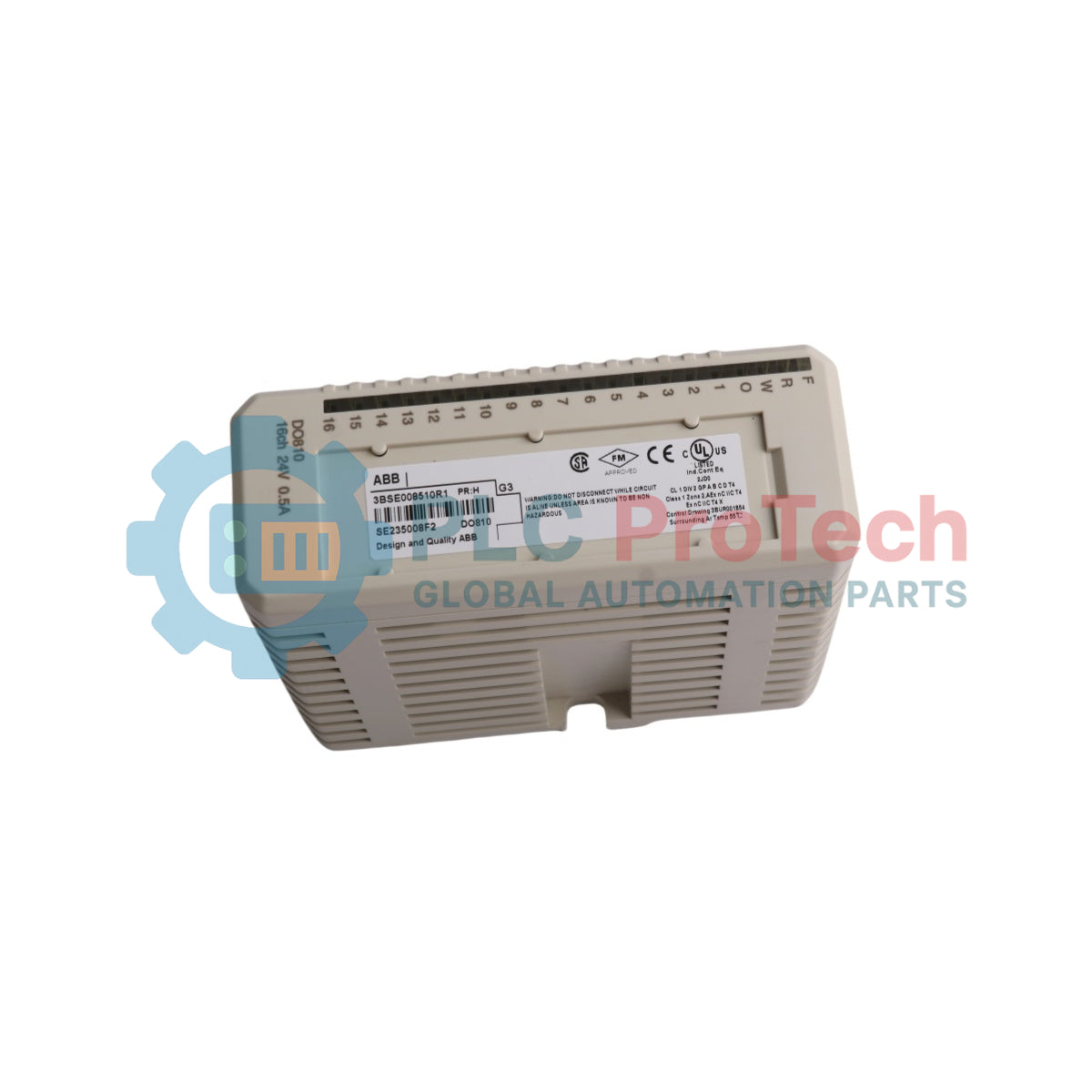

ABB DO810 3BSE008510R1 S800 I/O modul digitálních výstupů

SKU DO810 3BSE008510R1

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: DO810 3BSE008510R1
Origin Switzerland
Product Type: Moduly digitálních výstupů
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.21 kg
Dimensions: 45 mm x 135 mm x 103 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

ABB DO810 3BSE008510R1 je 16kanálový modul digitálních výstupů navržený speciálně pro nasazení v rámci distribuované řídicí architektury ABB S800 I/O. Tento modul slouží jako klíčové rozhraní mezi logikou řídicí jednotky a akčními členy v technologii a zajišťuje přesné spínání pro průmyslové automatizační procesy. Při provozu s jmenovitým napájecím napětím 24 V DC umožňuje DO810 spolehlivé provádění příkazů pro ventily, stykače a signalizační kontrolky v prostředí procesní i diskrétní výroby.

Konstrukční vlastnosti zahrnují dvě galvanicky oddělené skupiny po osmi výstupech, které zajišťují nezávislý dohled a izolaci poruch. Modul integruje komplexní diagnostiku včetně optického oddělení kanálů, ochrany proti zkratu a dohledu nad procesním napětím. Komunikace s nadřazenou řídicí jednotkou a strukturami systémové redundance probíhá efektivně prostřednictvím rozhraní ModuleBus, což zajišťuje nepřetržitý přehled o provozu a rychlou detekci poruch během abnormálních stavů technologie.

Vlastnosti

16 digitálních výstupních kanálů uspořádaných do dvou galvanicky oddělených skupin po 8
Jmenovitý rozsah výstupního napětí 24 V DC (limity 10 až 30 V DC)
Maximální trvalý výstupní proud 0,5 A na kanál
Ochrana každého kanálu proti zkratu a tepelnému přetížení
Optické oddělení mezi signály z technologického procesu a interní systémovou logikou
Vestavěné potlačení induktivní zátěže a filtrování EMC
Komunikační rozhraní ModuleBus pro připojení řídicí jednotky a diagnostiku
LED indikátory na předním panelu pro stav kanálů, chybové stavy a kontrolu napájení

Aplikace

Distribuované řídicí systémy (DCS)
Procesní výroba a chemické závody
Zařízení pro výrobu a distribuci energie
Automatizace těžby a zpracování ropy a zemního plynu
Diskrétní řídicí panely strojů a průmyslové automatizace

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	ABB
Produktová řada	S800 I/O
Přesný model / objednací číslo	DO810 3BSE008510R1
Typ modulu	Modul digitálních výstupů
Země původu	Švédsko
Čistá hmotnost	0,21 kg
Rozměry (W x H x D)	45 mm x 135 mm x 103 mm

Elektrické vlastnosti

Parametr	Specifikace
Jmenovité napětí	24 V DC
Rozsah výstupního napětí	10 až 30 V DC
Počet kanálů	16 kanálů (2 skupiny po 8)
Výstupní proud na kanál	max. 0,5 A (trvale)
Izolace	Skupinové galvanické oddělení od interní logiky
Ztrátový výkon	max. 2,5 W

Environmentální a mechanické vlastnosti

Parametr	Specifikace
Provozní teplota	-40 až 70 stupňů Celsia
Skladovací teplota	-40 až 85 stupňů Celsia
Relativní vlhkost	5 až 95 procent (bez kondenzace)
Montáž	Montáž na lištu DIN nebo montážní základnu S800

Pokyny k instalaci

Ověřte, že objednací číslo DO810 3BSE008510R1 odpovídá technické dokumentaci vašeho systému.
Před manipulací se ujistěte, že veškeré napájení cílové základní jednotky S800 I/O a svorkovnic v terénu je zcela odpojeno.
Zkontrolujte kryt modulu, kolíky a zajišťovací mechanismy, zda nejsou poškozené při přepravě.
Zarovnejte modul se správnou pozicí základní jednotky S800 a jemně jej zatlačte přímo dovnitř, dokud se zajišťovací mechanismus bezpečně nezapojí.
Připojte vodiče v terénu k odpovídajícím svorkovnicím podle instalačního schématu systému.
Obnovte napájení systému a pomocí diagnostického prostředí řídicí jednotky ověřte, že se modul správně inicializuje.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the ABB DO810 3BSE008510R1?

The ABB DO810 3BSE008510R1 is a 16-channel digital output module engineered for S800 I/O distributed control systems, providing reliable 24 V DC switching control for industrial actuators and field devices.

How many channels does the DO810 module support?

The ABB DO810 3BSE008510R1 supports 16 digital output channels, which are organized into two electrically isolated groups of eight channels each with independent voltage supervision.

What is the maximum current rating per channel for the ABB DO810?

The ABB DO810 3BSE008510R1 delivers a maximum continuous output current of 0.5 A per channel, with built-in short-circuit and thermal overload protection.

How does the DO810 communicate with the control system?

The ABB DO810 3BSE008510R1 interfaces with the parent controller and S800 I/O structure using the high-speed ModuleBus protocol for real-time data exchange and diagnostics.

What power supply voltage is required for the ABB DO810?

The ABB DO810 3BSE008510R1 operates on a nominal 24 V DC field supply, with an acceptable operating voltage range between 10 and 30 V DC.
