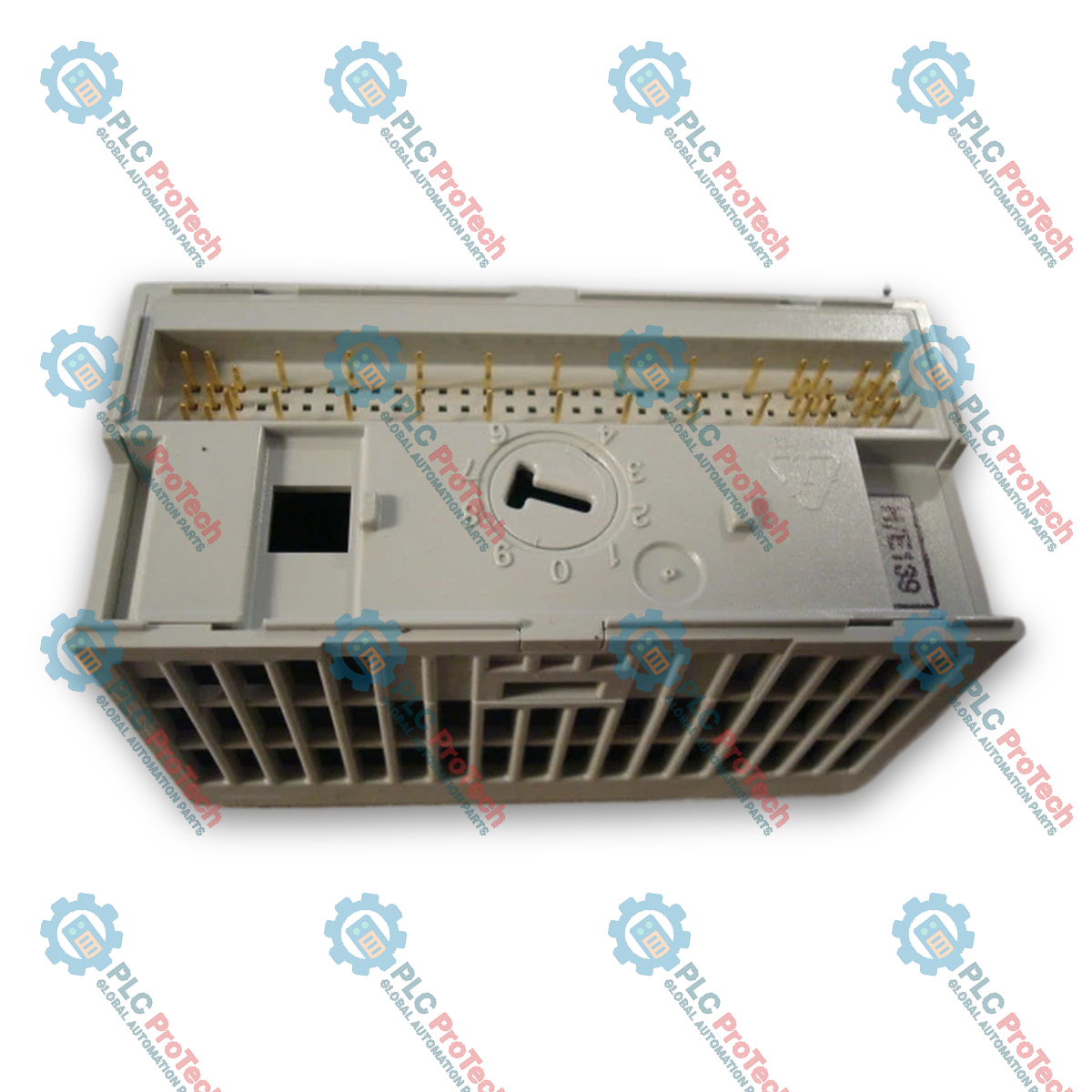

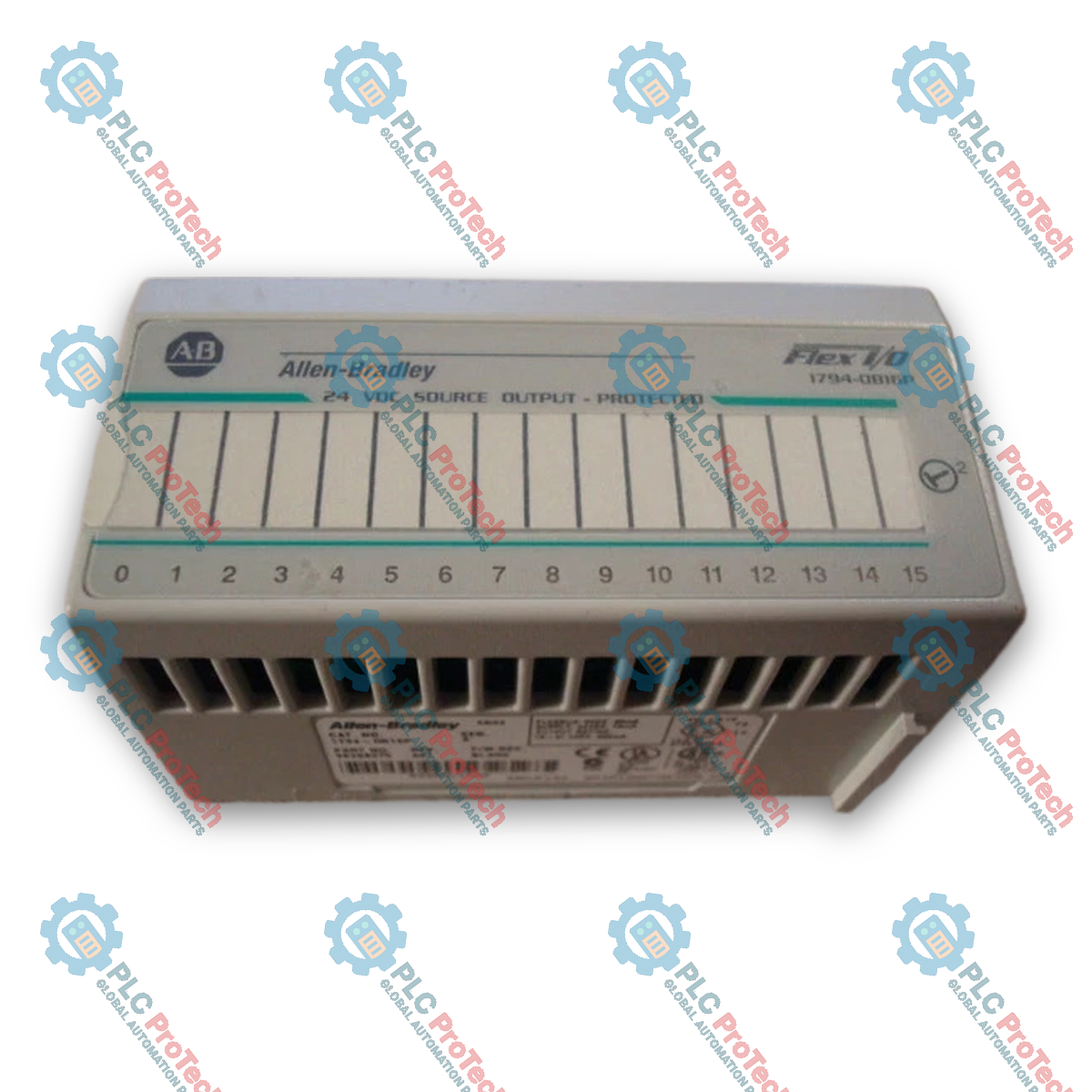

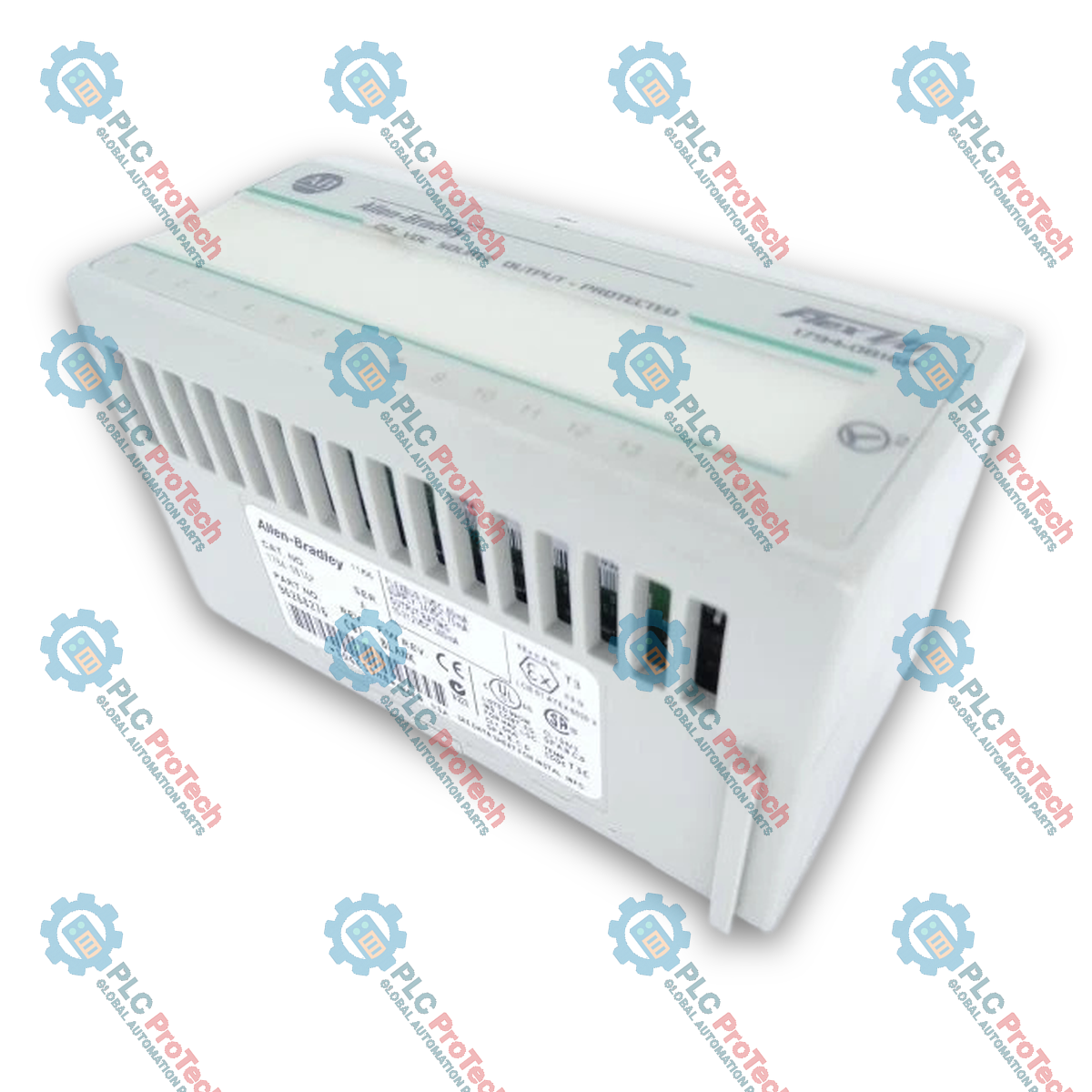

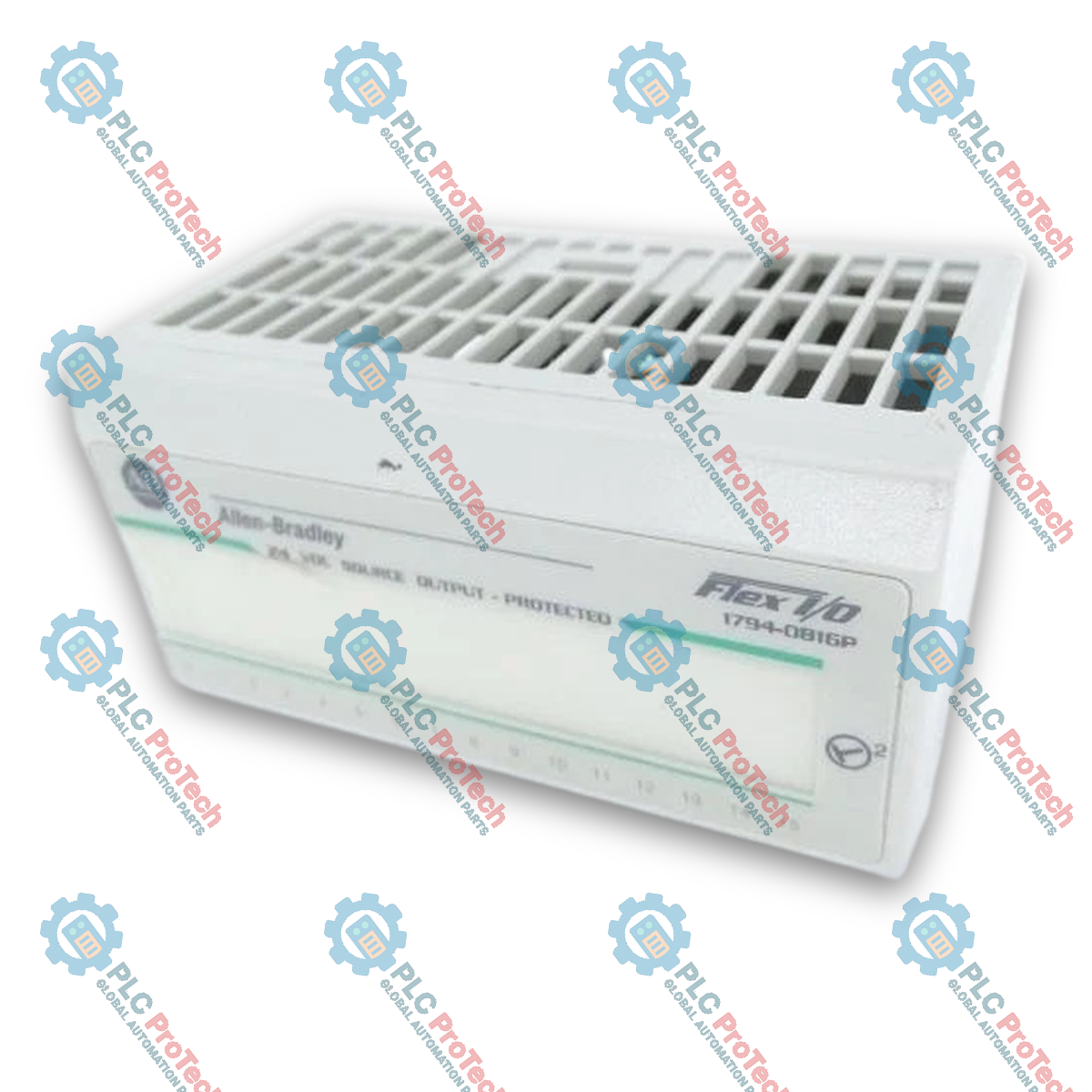

Allen-Bradley 1794-OB16P FLEX I/O modul digitálních stejnosměrných výstupů

SKU 1794-OB16P

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1794-OB16P
Origin Singapore
Product Type: Moduly digitálních výstupů
Payment: T/T, Western Union
Weight: 0.2 kg
Dimensions: 94 x 46 x 53 mm
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Množství

Call sales Contact

Product Description

Popis

Allen-Bradley 1794-OB16P je digitální stejnosměrný výstupní modul FLEX I/O s vysokou hustotou, určený k řízení zařízení v terénu s napětím 24 V DC v automatizovaných průmyslových řídicích systémech. Jako důležité signálové rozhraní převádí interní logické instrukce systému na diskrétní výstupní signály 24 V DC pro řízení signalizačních kontrolek, zařízení ovládaných solenoidy a cívek relé.

Modul je určen pro modulární uspořádání rozvaděčů a montuje se na základní svorkovnici dodávanou uživatelem, která zajišťuje fyzické upevnění na lištu DIN a připojovací body pro terénní I/O. Modul komunikuje s průmyslovými sítěmi prostřednictvím kompatibilních komunikačních adaptérů FLEX I/O a podporuje architektury EtherNet/IP, ControlNet, Remote I/O a PROFIBUS DP.

Funkce

Poskytuje 16 proudově chráněných diskrétních výstupů 24 V DC v kompaktním provedení pro montáž na lištu DIN.
Pracuje v širokém rozsahu napětí v zapnutém stavu od 10 V DC do 31,2 V DC.
Nabízí chráněné výstupní obvody s jmenovitým výstupním proudem 0,5 A na kanál a maximálním celkovým jmenovitým proudem modulu 8,0 A.
Umožňuje připojení indukčních zátěží s vysokým náběhovým proudem díky schopnosti zvládnout rázový proud 1,5 A po dobu 50 ms (opakovatelně každé 2 sekundy).
Propojuje se síťovými adaptéry prostřednictvím rozhraní Flexbus a odebírá 60 mA při 5 V DC.
Montuje se na standardní základní svorkovnice 1794, včetně svorkovnic 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K a 1794-TB3SK.

Aplikace

Napájení solenoidových ventilů 24 V DC a akčních členů pro řízení kapalin v linkách procesní automatizace.
Řízení diskrétních signalizačních světel, stavových kontrolek ovládacích panelů a akustických alarmových zařízení.
Spínání cívek pomocných relé a obvodů stykačů spouštěčů motorů.
Zajištění řízení diskrétních výstupů s vysokou hustotou pro decentralizovaná stanoviště řízení strojů.

Technické specifikace

Parametr	Specifikace
Výrobce	Allen-Bradley / Rockwell Automation
Produktová řada	FLEX I/O
Typ modulu	Digitální stejnosměrný výstupní modul
Číslo modelu	1794-OB16P
Počet výstupů	16 diskrétních výstupů (chráněných)
Rozsah napětí v zapnutém stavu	min. 10 V DC, jmen. 24 V DC, max. 31,2 V DC
Proud v zapnutém stavu na kanál	min. 1,0 mA až max. 500 mA
Jmenovitý celkový výstupní proud	8,0 A (16 kanálů po 0,5 A)
Úbytek napětí v zapnutém stavu	max. 0,5 V DC
Schopnost zvládnout rázový proud	1,5 A po dobu 50 ms (opakovatelně každé 2 s)
Svodový proud ve vypnutém stavu	max. 0,5 mA
Odběr proudu Flexbus	60 mA při 5 V DC
Izolační napětí	50 V trvale (základní typ izolace), testováno při 2121 V DC po dobu 60 s (mezi terénní částí a systémem)
Izolace kanálů	Mezi jednotlivými kanály není izolace
Zpoždění výstupního signálu (VYP → ZAP)	0,5 ms
Zpoždění výstupního signálu (ZAP → VYP)	1,0 ms
Ztrátový výkon	max. 5,0 W při 31,2 V DC
Tepelné ztráty	max. 17,0 BTU/h při 31,2 V DC

Připojení / rozhraní

Základní svorkovnice / rozhraní	Funkce
Konektor Flexbus	Propojuje modul s adaptérem FLEX I/O nebo sousedními I/O moduly za účelem přenosu napájení logiky a datových signálů
Kompatibilní svorkovnice (1794-TB2, 1794-TB3, 1794-TB3S)	Standardní šroubové svorkovnice nebo svorkovnice s pružinovými svorkami, které poskytují připojovací body I/O a montáž na lištu DIN
Odolné svorkovnice (1794-TB3K, 1794-TB3SK)	Varianty základních svorkovnic s konformním povlakem pro zvýšenou odolnost vůči okolnímu prostředí

Pokyny k instalaci

Před zahájením instalace odpojte všechny řídicí napájecí zdroje, zdroje napájení v terénu a obvody výstupních zátěží.
Bezpečně upevněte zvolenou základní svorkovnici (např. 1794-TB3) na uzemněnou lištu DIN 35 mm.
Ověřte, že kódovací přepínač základní svorkovnice je správně nastaven podle specifikací modulu 1794-OB16P.
Vyrovnejte modul s vodicími prvky základní svorkovnice a pevně zatlačte, dokud modul nezapadne na místo.
Připojte vodiče napájení 24 V DC a vodiče výstupů v terénu k určeným svorkám základní svorkovnice podle elektrických schémat systému.
Před opětovným připojením napájení v terénu ověřte polaritu výstupů a připojení stínění k zemi.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Allen-Bradley 1794-OB16P module?

The Allen-Bradley 1794-OB16P is a 16-point 24VDC digital output module for FLEX I/O systems. It receives logic-level signals from a network communication adapter and energizes field devices such as solenoids, indicator lamps, and relay coils.

Which terminal bases are compatible with the Allen-Bradley 1794-OB16P?

The Allen-Bradley 1794-OB16P requires a separate terminal base for installation and supports models 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K, and 1794-TB3SK.

What is the maximum output current capacity of the Allen-Bradley 1794-OB16P?

The Allen-Bradley 1794-OB16P supports up to 500mA (0.5A) per output channel, with a maximum total module current rating of 8.0A across all 16 channels.

Does the Allen-Bradley 1794-OB16P support network communications directly?

The Allen-Bradley 1794-OB16P communicates across the backplane Flexbus and requires a FLEX I/O communication adapter to connect to networks like EtherNet/IP, ControlNet, Remote I/O, or PROFIBUS DP.
