Popis

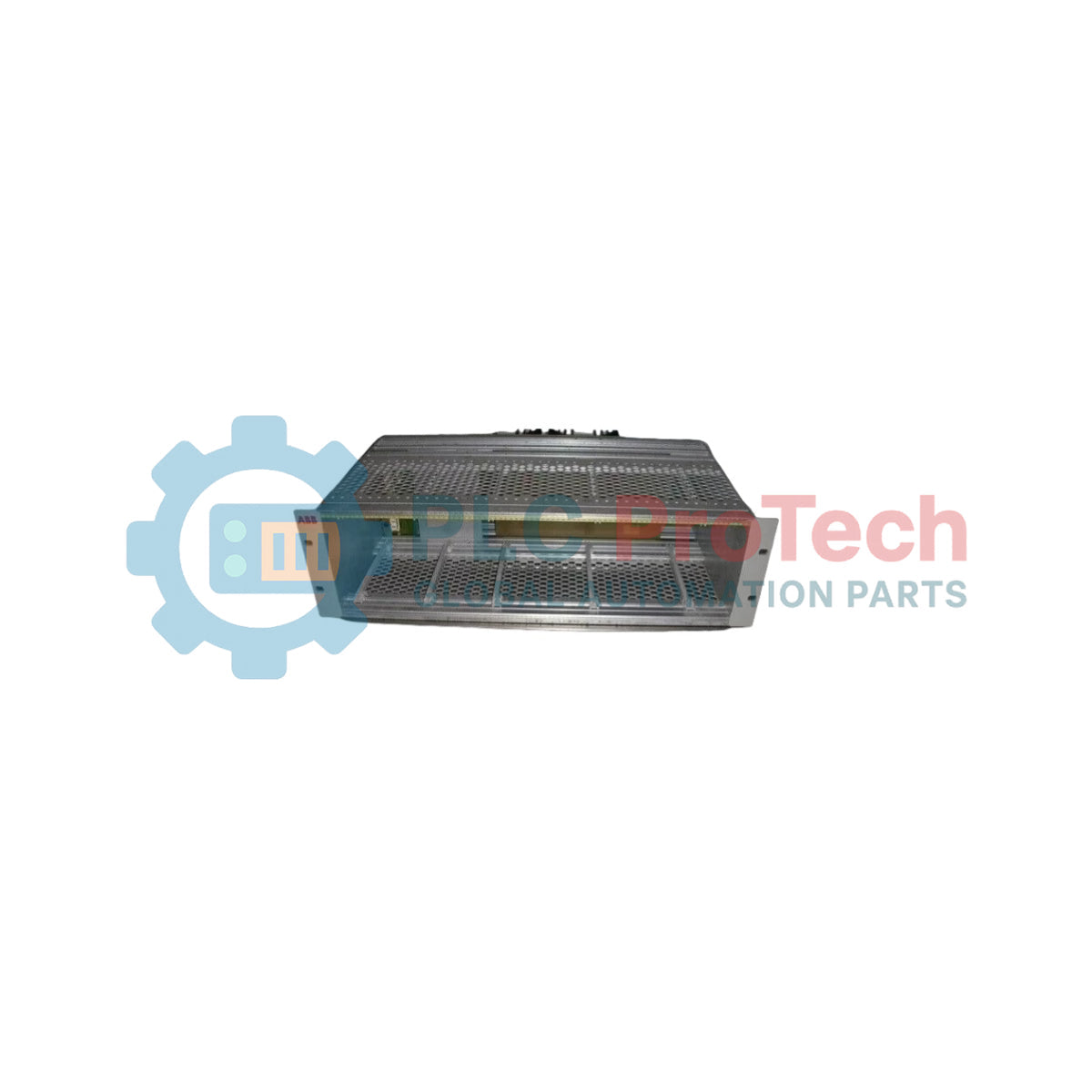

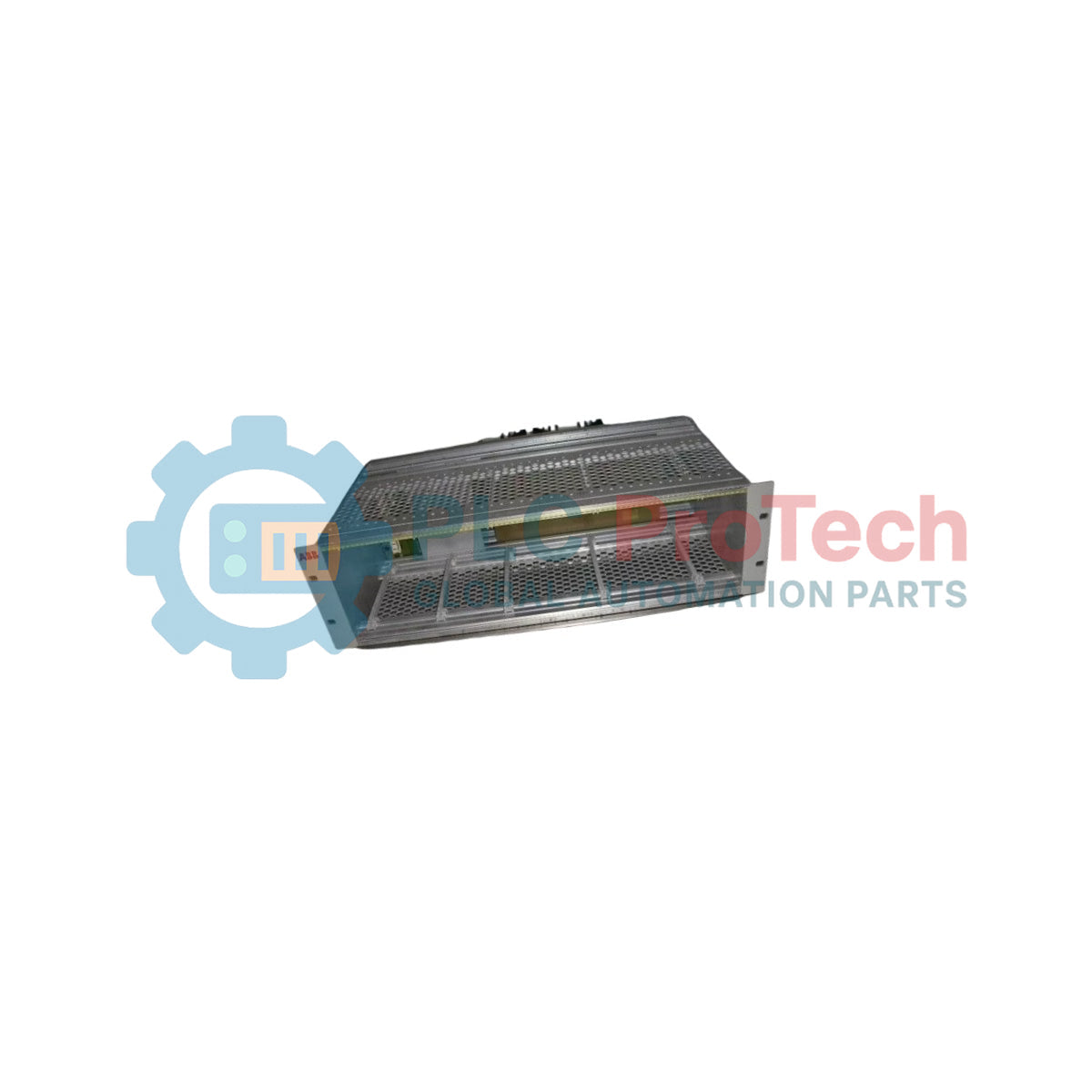

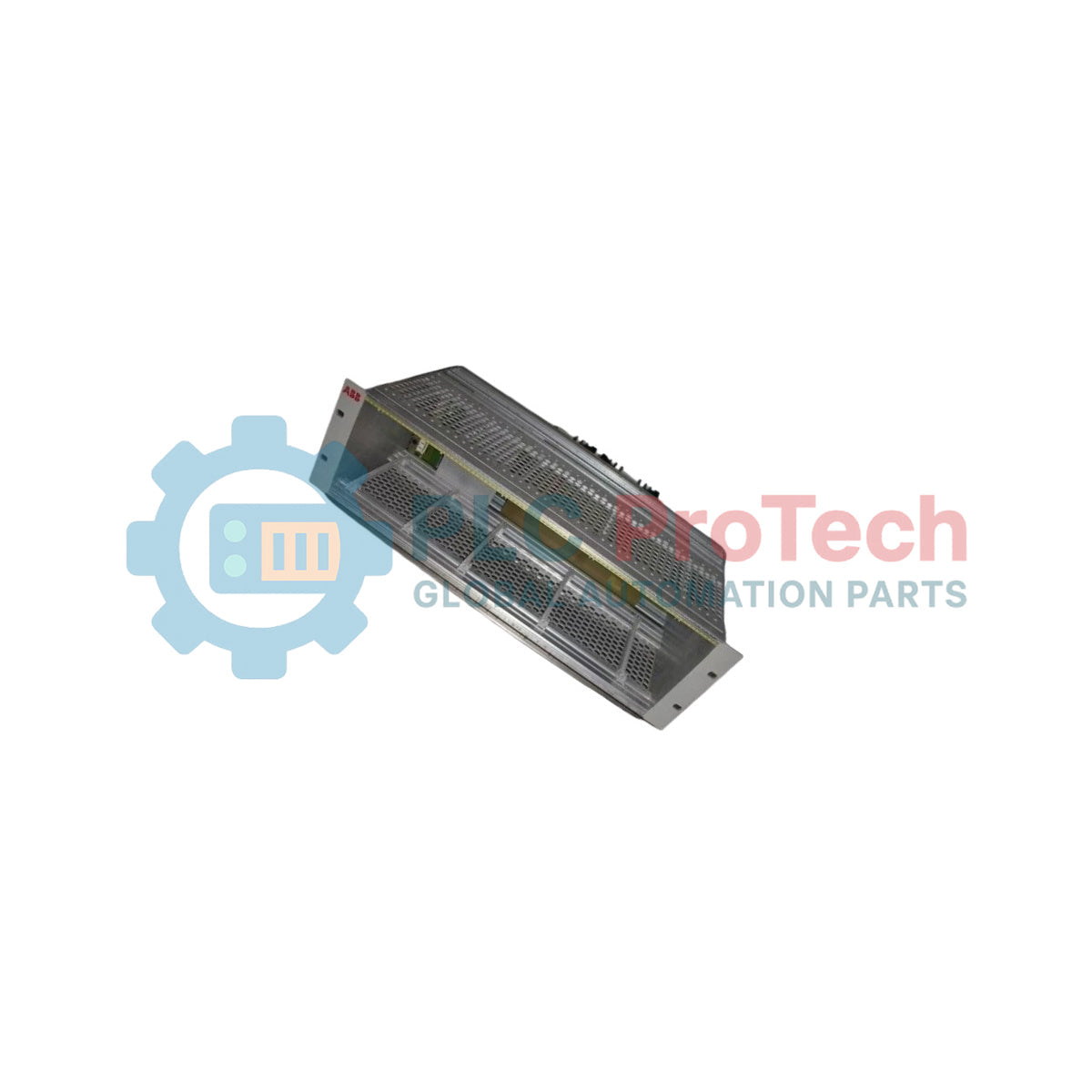

ABB HENF105323R0002 P7LA je vysoce výkonný I/O modul navržený pro integraci do distribuovaných řídicích systémů (DCS) Procontic b. Modul je konstruován pro přesné řízení procesní instrumentace a s minimálním zpožděním signálu provádí komplexní automatizační algoritmy. Jeho vysokorychlostní zpracování zajišťuje konzistentní výkon i v náročných průmyslových prostředích.

Modul je navržen pro moderní průmyslové sítě v terénu a obsahuje robustní komunikační rozhraní s podporou Modbus TCP/IP pro bezproblémový přenos dat mezi zařízeními v terénu a procesními sítěmi. Zároveň integruje služby ethernetového směrovače, které usnadňují plynulou správu síťového provozu a komunikaci po průmyslové sběrnici v rámci řídicí architektury. Vestavěná energeticky nezávislá paměť poskytuje dostatek úložného prostoru pro velké objemy systémových dat, kritické parametry v terénu a uživatelsky definované automatizační programy.

Modul ABB HENF105323R0002 P7LA je vyroben z komponent průmyslové kvality a nabízí rozšířený rozsah provozní teploty od -20 degC do +55 degC a ochranu proti vniknutí s krytím IP65. Tyto vlastnosti chrání interní obvody před vniknutím prachu a podmínkami s vysokou vlhkostí. Lehký standardní kryt zajišťuje snadnou instalaci a minimální údržbu po celou dobu provozní životnosti.

Funkce

• Vestavěná vysokorychlostní procesorová jednotka schopná efektivně provádět komplexní řídicí logiku a algoritmy procesů v reálném čase.
• Integrované komunikační rozhraní s podporou Modbus TCP/IP pro připojení k průmyslové sběrnici a hostitelské síti.
• Integrované ethernetové směrovací funkce pro správu síťového provozu mezi distribuovanými řídicími uzly.
• Rozšířená kapacita paměti umožňující ukládání uživatelských programů, protokolů procesních dat a konfigurací zařízení.
• Robustní konstrukce s krytím podle standardu IP65, která chrání před prachem a vlhkostí v náročných průmyslových prostředích.
• Rozšířený rozsah okolní provozní teploty od -20 degC do +55 degC.
• Konstrukce s minimálními nároky na údržbu využívající vysoce kvalitní komponenty pro zajištění dlouhé životnosti.

Použití

• Distribuované řídicí systémy (DCS) využívající architekturu ABB Procontic b.
• Monitorování a řízení průmyslové procesní instrumentace v reálném čase.
• Automatizované získávání dat a komunikační sítě zařízení využívající Modbus TCP/IP.
• Instalace průmyslové automatizace vystavené širokému rozsahu teplot a nečistotám okolního prostředí.

Technické specifikace

Obecné

Komunikace a zpracování

Mechanické a environmentální vlastnosti

Pokyny k instalaci

1. Kontrola před instalací: Vybalte jednotku a ověřte, že hardware modulu odpovídá požadovanému modelu (HENF105323R0002 P7LA). Zajistěte, aby během přepravy nedošlo k fyzickému poškození.
2. Kontrola prostředí: Ověřte, že instalační prostředí zůstává v provozních mezích −20 degC až +55 degC a nepřekračuje možnosti skříně s krytím IP65.
3. Mechanická montáž: Bezpečně upevněte modul do určeného slotu rozvaděče nebo skříně a zajistěte správné zarovnání, aby nedocházelo k namáhání konektorů zadní sběrnice.
4. Komunikační kabeláž: Připojte požadovanou ethernetovou kabeláž k síťovému portu. Zajistěte dodržení správných pokynů pro stínění a uzemnění při vysokorychlostní síťové komunikaci.
5. Uzemnění systému: Ověřte připojení uzemnění skříně nebo rozvaděče, aby byl modul chráněn před elektrostatickými výboji a zemními smyčkami.

Konfigurace a uvedení do provozu

• Nastavení sítě: Nakonfigurujte IP adresu a komunikační parametry prostřednictvím programovacího rozhraní DCS nebo konfiguračního nástroje systému tak, aby odpovídaly stávající síti Modbus TCP/IP.
• Přenos logiky: Nahrajte řídicí logiku systému a uživatelsky definované algoritmy do interní paměti.
• Kontroly před uvedením do provozu: Před zahájením živých automatizovaných procesů ověřte integritu signálu a přenos dat v síti Modbus.
• Zálohování: Uložte kompletní konfigurační soubor a výpis paměti na zabezpečený hostitelský server pro budoucí údržbu systému nebo jako referenci při výměně.
