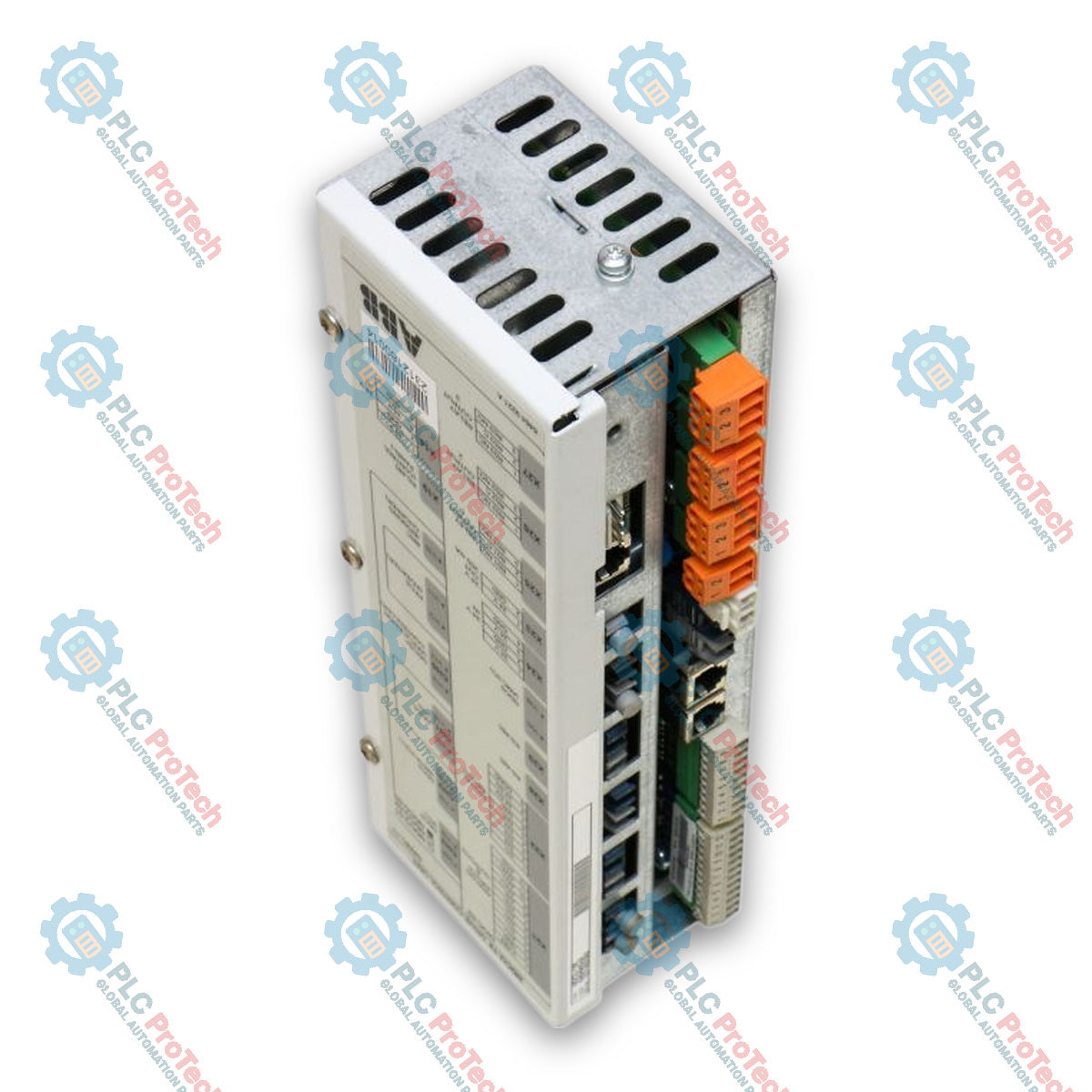

Řídicí jednotka pohonu ABB NDCU-12K 64649604A s NIOC-02 a NAMC-11

SKU NDCU-12K 64649604A

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: NDCU-12K 64649604A
Origin Sweden
Product Type: Řídicí jednotka pohonu
Barcode: 85049099
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

ABB NDCU-12K 64649604A je řídicí jednotka pohonu používaná v kompatibilních pohonných systémech ABB s proměnnými otáčkami.

Jednotka kombinuje hardware rozhraní I/O NIOC-02 s řídicím hardwarem NAMC-11. Její čelní panel poskytuje analogové a digitální I/O, reléové výstupy, rozhraní RS-485, komunikační kanály DDCS a připojení 24 V DC.

Část NIOC-02 poskytuje tři kanály analogových vstupů a dva kanály analogových výstupů. K dispozici je také šest digitálních vstupů a tři reléové výstupy pro řízení pohonu a externí signalizaci.

Více kanálů DDCS poskytuje rozhraní pro řízení aplikace, I/O pohonu, funkce master-follower a komunikaci s počítačem. Pro komunikaci s měničem a brzdným chopperem jsou k dispozici samostatná připojení.

Jednotku NDCU-12K je třeba vyměnit podle úplné identifikace NDCU-12K / 64649604A spolu s nainstalovanou konfigurací řízení a komunikace.

Funkce

Řídicí jednotka pohonu ABB
Typové označení NDCU-12K
Kód ABB 64649604A
Rozhraní I/O NIOC-02
Řídicí hardware NAMC-11
Tři analogové vstupy
Dva analogové výstupy
Šest digitálních vstupů
Tři reléové výstupy
Dvě rozhraní RS-485
Samostatné rozhraní ovládacího panelu RS-485
Více komunikačních kanálů DDCS
Připojení napájení řízení 24 V DC
Pomocný výstup 24 V DC
Komunikační rozhraní pro rozhraní měniče a brzdného chopperu

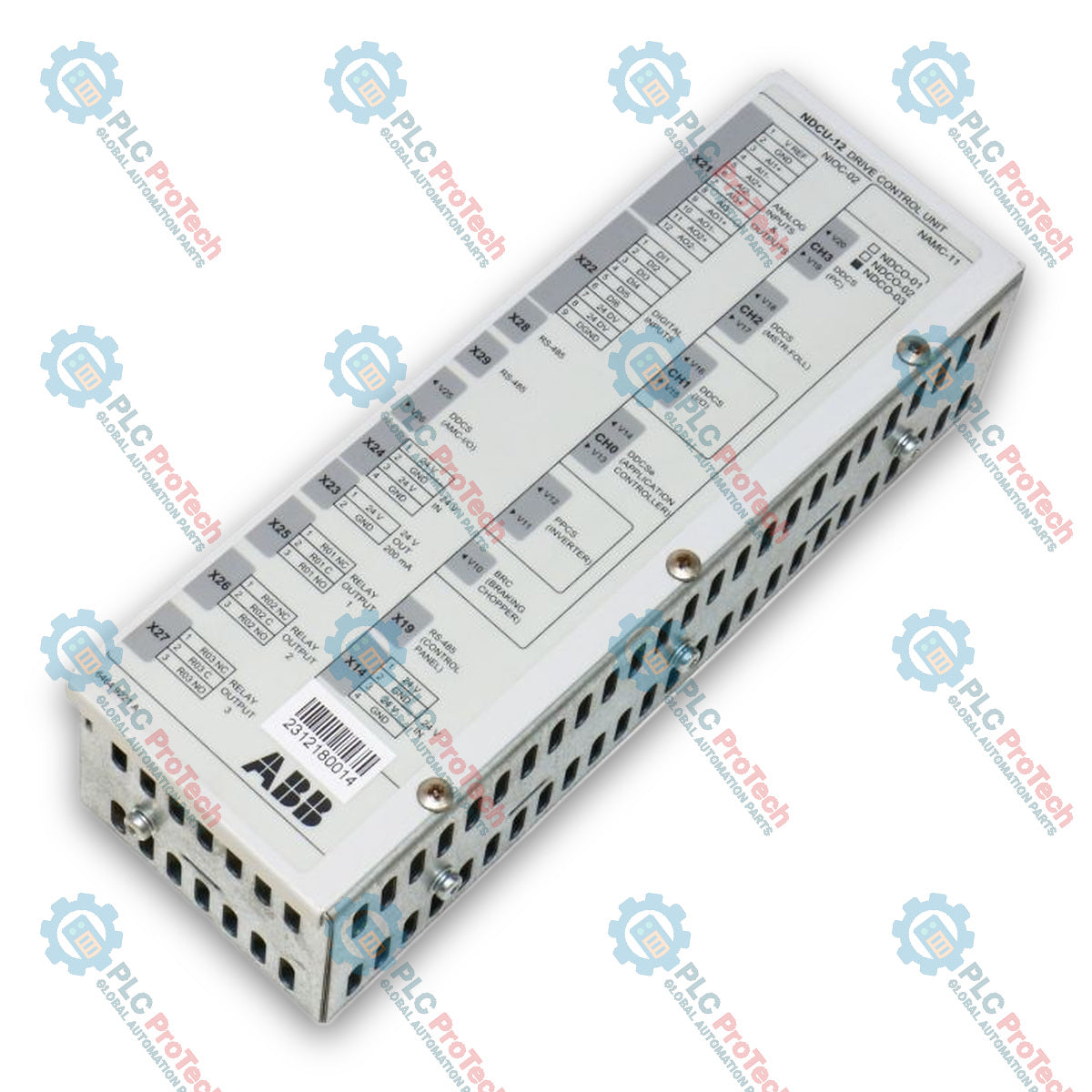

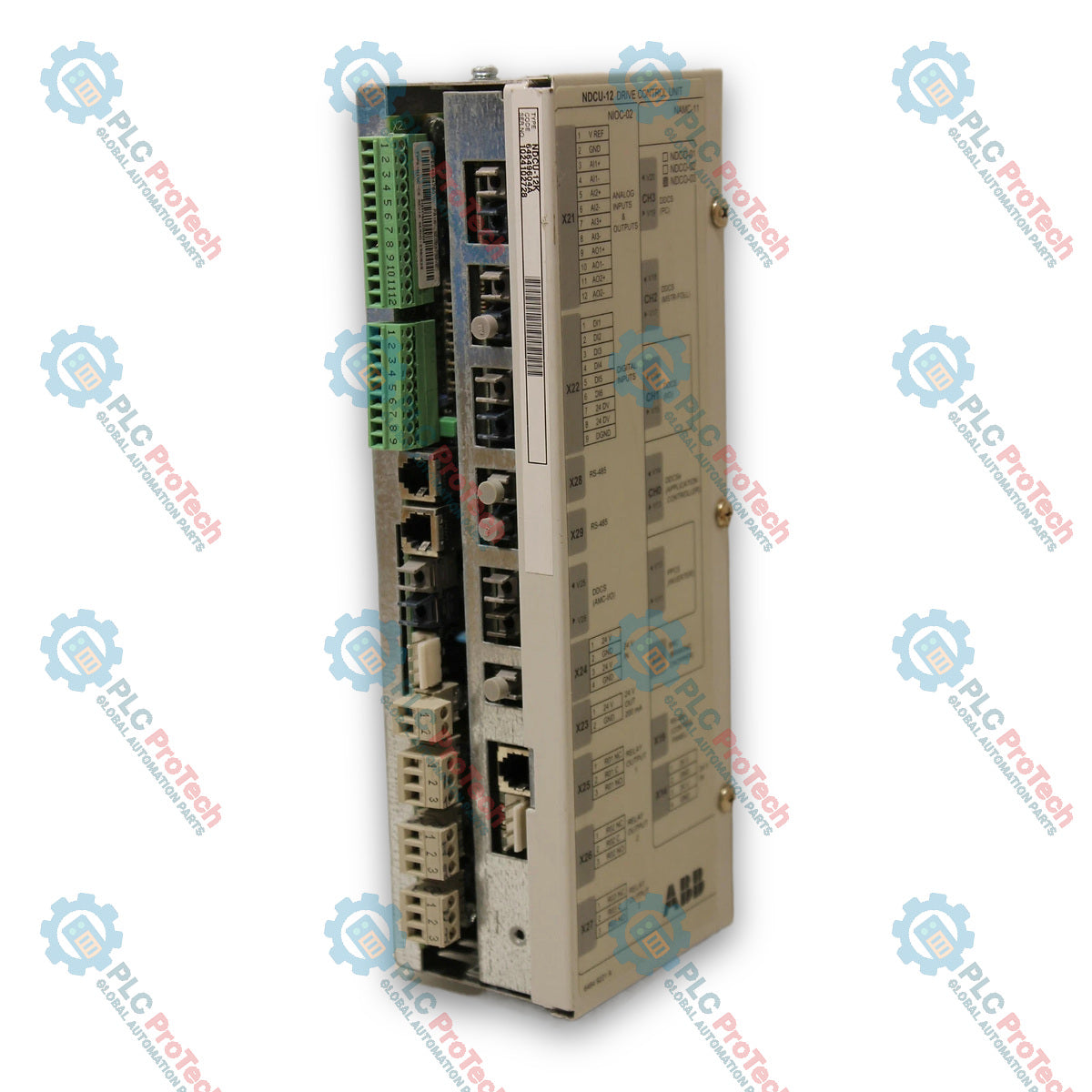

Identifikace svorek a konektorů na čelním panelu

Použití

Řídicí systémy pohonů ABB
Údržba pohonů s proměnnými otáčkami
Opravy starších pohonných systémů ABB
Řízení průmyslových motorů
Servis rozvaděčů pohonů
Výměna nainstalovaných řídicích jednotek NDCU-12K

Technické specifikace

Parametr	Specifikace
Výrobce	ABB
Typ	NDCU-12K
Kód	64649604A
Typ výrobku	Řídicí jednotka pohonu
Rozhraní I/O	NIOC-02
Řídicí deska	NAMC-11
Analogové vstupy	3
Analogové výstupy	2
Digitální vstupy	6
Reléové výstupy	3
Sériová rozhraní	RS-485
Optická komunikace	DDCS
Napájení řízení	K dispozici jsou připojení 24 V DC

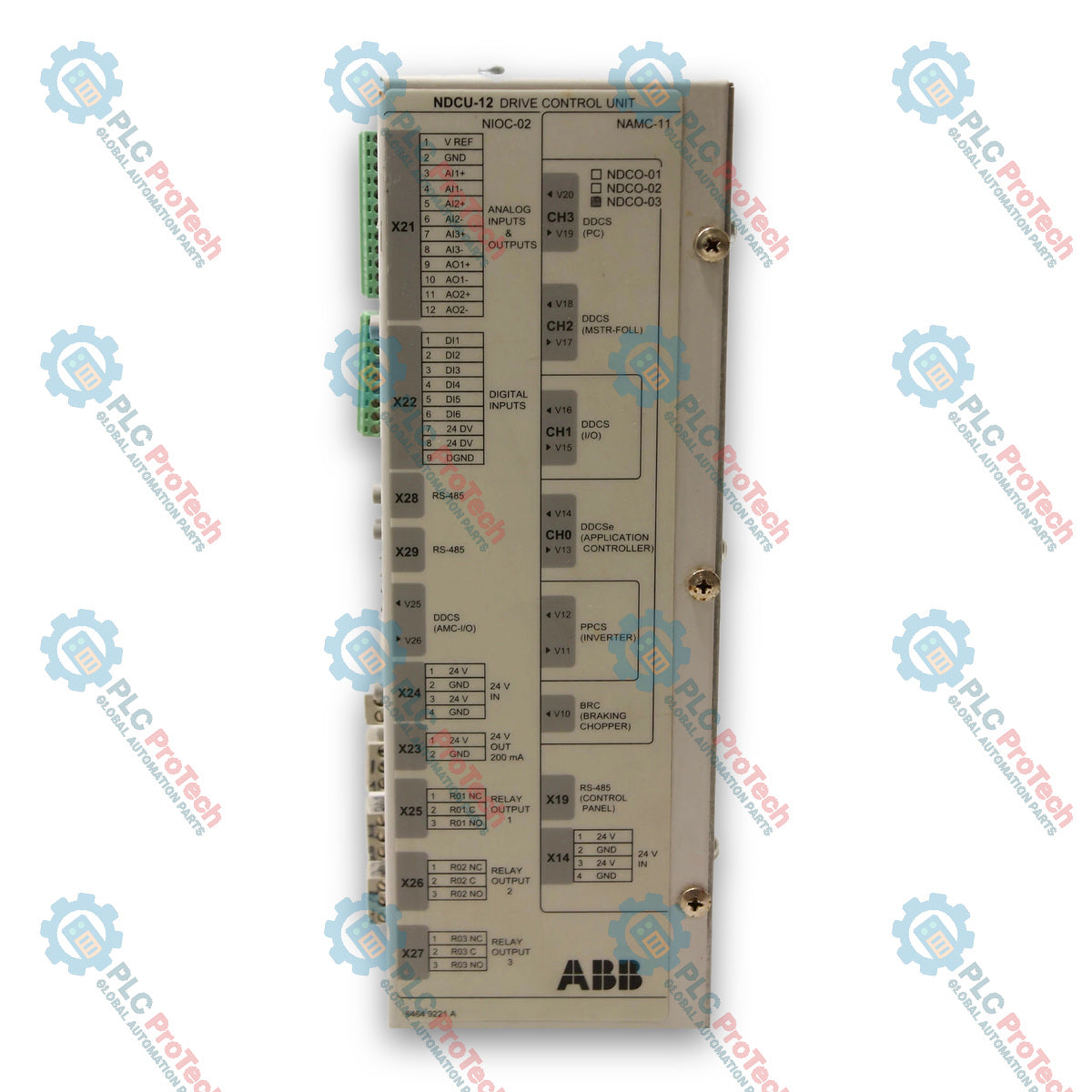

Analogové vstupy a výstupy

Svorka	Funkce
X21-1	V REF
X21-2	GND
X21-3	AI1+
X21-4	AI1-
X21-5	AI2+
X21-6	AI2-
X21-7	AI3+
X21-8	AI3-
X21-9	AO1+
X21-10	AO1-
X21-11	AO2+
X21-12	AO2-

Digitální vstupy

Svorka	Funkce
X22-1	DI1
X22-2	DI2
X22-3	DI3
X22-4	DI4
X22-5	DI5
X22-6	DI6
X22-7	24 DV
X22-8	24 DV
X22-9	DGND

Reléové výstupy

Konektor	Kontakty
X25	RO1 NC / RO1 C / RO1 NO
X26	RO2 NC / RO2 C / RO2 NO
X27	RO3 NC / RO3 C / RO3 NO

Každý reléový výstup poskytuje rozpínací, společný a spínací kontakt.

Připojení 24 V DC

Konektor	Funkce
X24	Vstup 24 V DC
X23	Výstup 24 V DC, 200 mA
X14	Vstup 24 V DC

Komunikační rozhraní

Rozhraní	Funkce
X28	RS-485
X29	RS-485
X19	Rozhraní ovládacího panelu RS-485
CH0	Řídicí jednotka aplikace DDCS
CH1	DDCS I/O
CH2	DDCS master–slave
CH3	Rozhraní PC DDCS
V11 / V12	Rozhraní střídače PPCS
V10	Rozhraní brzdného střídače BRC
V25 / V26	DDCS AMC-I/O

Pozice volitelné komunikační desky

Označení na předním panelu NAMC-11 uvádí identifikační pozice pro:

NDCO-01
NDCO-02
NDCO-03

Přítomnost konkrétní komunikační desky NDCO je nutné potvrdit podle nainstalovaného hardwaru. Samotné označení modelu NDCU-12K neurčuje, která volitelná karta NDCO je osazena.

Instalace a uvedení do provozu

Před výměnou ověřte NDCU-12K i kód 64649604A.
Potvrďte konfiguraci nainstalovaného hardwaru NIOC-02 a NAMC-11.
Před demontáží zaznamenejte všechna připojení X21, X22, X23-X29, X14 a X19.
Zaznamenejte všechna optická připojení DDCS a přiřazení kanálů.
Odpojte pohon od napájení a před servisem ověřte, že je odpojeno řídicí napájení 24 V DC.
Během výměny zachovejte přiřazení vodičů relé a digitálních vstupů.
Případný nainstalovaný komunikační modul NDCO potvrďte samostatně.
Po instalaci ověřte I/O pohonu, komunikaci DDCS, komunikaci ovládacího panelu a funkce relé.

Poznámky k výměně

Ověřte úplné označení NDCU-12K 64649604A.
„12K“ neinterpretujte jako jmenovitý výkon 12 kW.
Na tuto řídicí jednotku nevztahujte jmenovité vstupní ani výstupní napětí kompletního pohonu.
Před výměnou ověřte hardware NIOC, NAMC a volitelného modulu NDCO.
Během výměny zachovejte přiřazení kanálů DDCS a parametry pohonu.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the ABB NDCU-12K 64649604A?

The ABB NDCU-12K 64649604A is a drive control unit combining NIOC-02 I/O interface hardware and NAMC-11 control hardware.

Which I/O does the ABB NDCU-12K provide?

The ABB NDCU-12K shown provides three analog inputs, two analog outputs, six digital inputs, and three relay outputs through the NIOC-02 interface.

Which communication interfaces are available on the NDCU-12K?

The ABB NDCU-12K provides RS-485 interfaces and multiple DDCS channels for application controller, I/O, master-follower, PC, inverter, and related drive communication.

Does the ABB NDCU-12K include NDCO-03?

The NDCU-12K front panel provides identification positions for NDCO-01, NDCO-02, and NDCO-03 options. The exact installed NDCO board should be verified from the individual unit.

What voltage does the ABB NDCU-12K use for control connections?

The ABB NDCU-12K front panel provides dedicated 24 VDC input connections and a 24 VDC auxiliary output rated at 200 mA.

What should be checked before replacing an ABB NDCU-12K?

Verify the NDCU-12K 64649604A identification, NIOC-02 and NAMC-11 hardware, optional NDCO board, I/O wiring, DDCS connections, RS-485 interfaces, and existing drive parameters.
