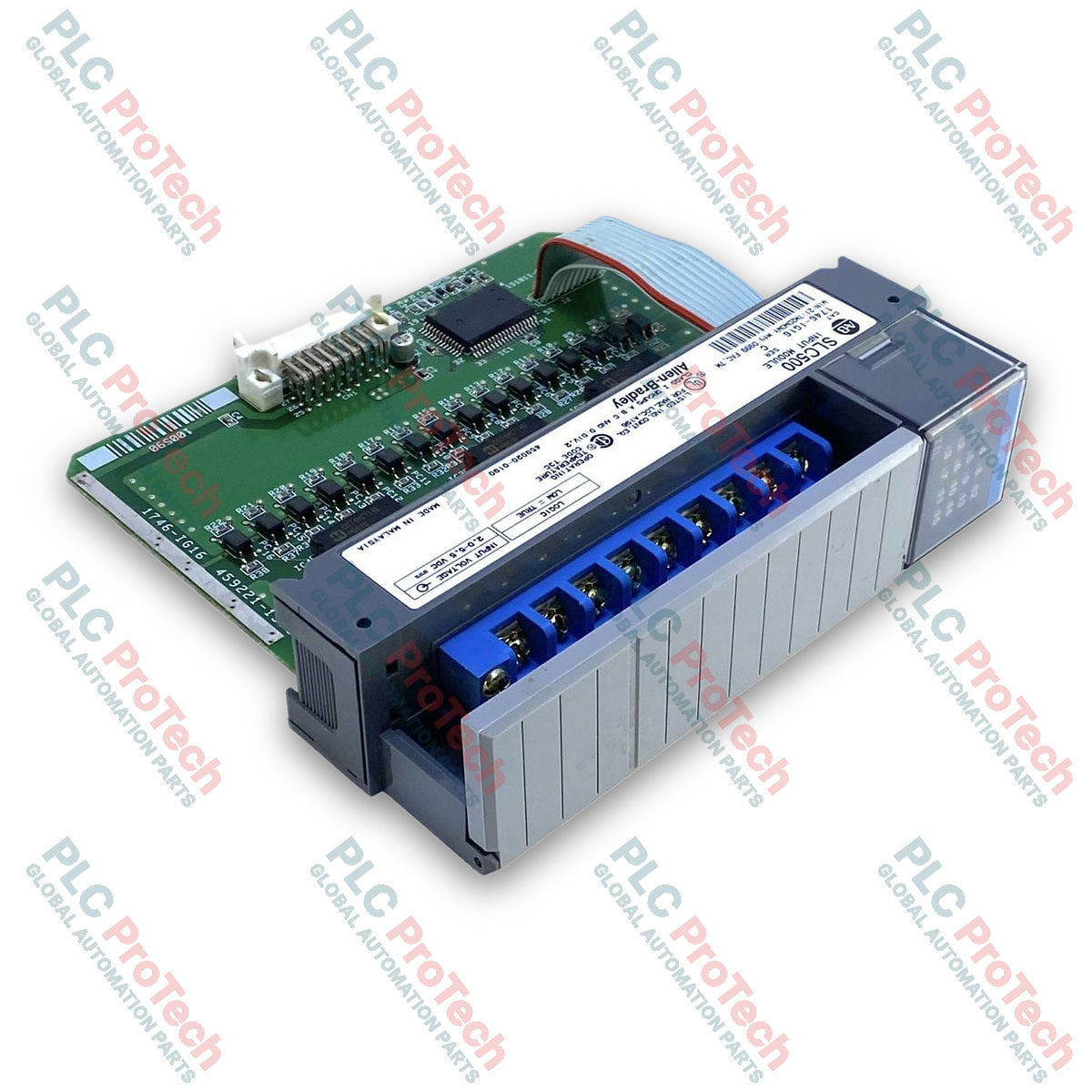

Allen-Bradley 1746-IG16 SLC 500, TTL vstupní modul s proudovým zdrojem

Popis

Allen-Bradley 1746-IG16 je specializovaný vstupní modul s tranzistorově-tranzistorovou logikou (TTL) a zdrojovým proudovým výstupem, navržený konkrétně pro modulární řídicí platformu Allen-Bradley SLC 500. Tento jednopozicový modul umístěný v šasi efektivně propojuje elektronická zařízení vyžadující přesné monitorování signálů TTL s napětím 5 V DC. Bez problémů se integruje do standardních základových desek SLC 500 s výjimkou procesorové pozice 0 a zajišťuje spolehlivý sběr diskrétních dat v náročných prostředích průmyslové automatizace.

Modul 1746-IG16 je navržen pro vysokorychlostní provoz a minimalizuje zpoždění signálu, čímž zajišťuje rychlou odezvu na všech 16 dostupných vstupních kanálech. Zpracovává nízkonapěťové stejnosměrné signály a současně zachovává spolehlivé elektrické oddělení mezi zařízeními v terénu a základovou deskou řídicího systému. Správná manipulace, včetně uchopení jednotky za její konce namísto odkrytých kovových povrchů, chrání vnitřní obvody před elektrostatickým výbojem během instalace a údržby.

Vlastnosti

• Poskytuje 16 vstupních kanálů TTL se zdrojovým proudem, přizpůsobených pro logickou kompatibilitu s napětím 5 V DC.
• Je určen k přímé integraci do libovolné dostupné I/O pozice (kromě pozice 0) v šasi Allen-Bradley SLC 500.
• Vyznačuje se mimořádně nízkým zpožděním signálu pro rychlé zpracování, s maximálním zpožděním při zapnutí 0,25 ms a při vypnutí 0,50 ms.
• Spotřebovává minimum energie ze základové desky: při 5 V DC odebírá 0,140 A a při 24 V DC 0,0 A.
• Je vybaven vestavěnou tolerancí vůči zvlnění napájecího napětí na vstupu až 50 mV špička-špička.

Použití

• Propojení s mikroprocesory, přístroji a vlastními elektronickými zařízeními kompatibilními s TTL.
• Vysokorychlostní záznam a monitorování diskrétních událostí v automatizačních sítích SLC 500.
• Systémy sběru dat vyžadující integraci nízkonapěťových stejnosměrných signálů.
• Modernizace řízení starších strojů a náhrady při údržbě.

Technické specifikace

Připojení / rozhraní

Modul 1746-IG16 je na přední straně vybaven odnímatelnou svorkovnicí (RTB), která umožňuje bezpečné připojení vodičů v terénu bez narušení elektroniky modulu. Vnitřní obvody se prostřednictvím okrajového konektoru připojují přímo k základové desce SLC 500, čímž zajišťují komunikaci a napájení z centrálního procesoru a napájecího zdroje.

Pokyny k instalaci

• Před vložením nebo vyjmutím modulu 1746-IG16 vypněte napájení šasi SLC 500, abyste zabránili elektrickému oblouku a poškození zařízení.
• Dodržujte správná opatření proti elektrostatickému výboji (ESD), používejte uzemněný antistatický náramek a s modulem manipulujte za okraje jeho lisovaného plastového krytu.
• Zarovnejte modul s vodítky karty v požadované pozici šasi (pozice 1 až 30 v závislosti na velikosti šasi, s výjimkou pozice 0) a pevně jej zatlačte, dokud jej horní a dolní západky bezpečně nezajistí.
• Připojte vodiče v terénu k odnímatelné svorkovnici podle schémat zapojení systému a zajistěte správnou polaritu pro provoz se zdrojovým proudem.
