Popis

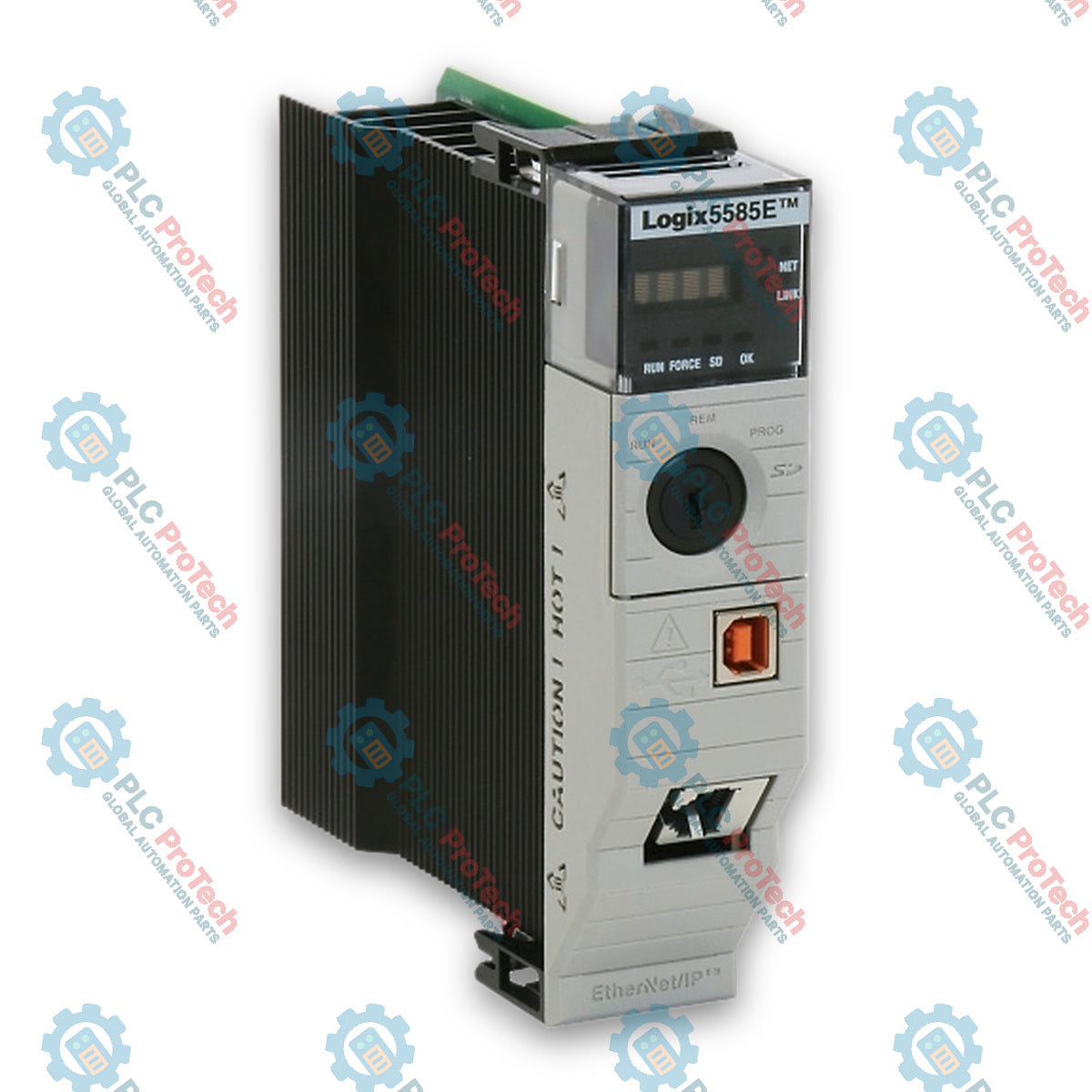

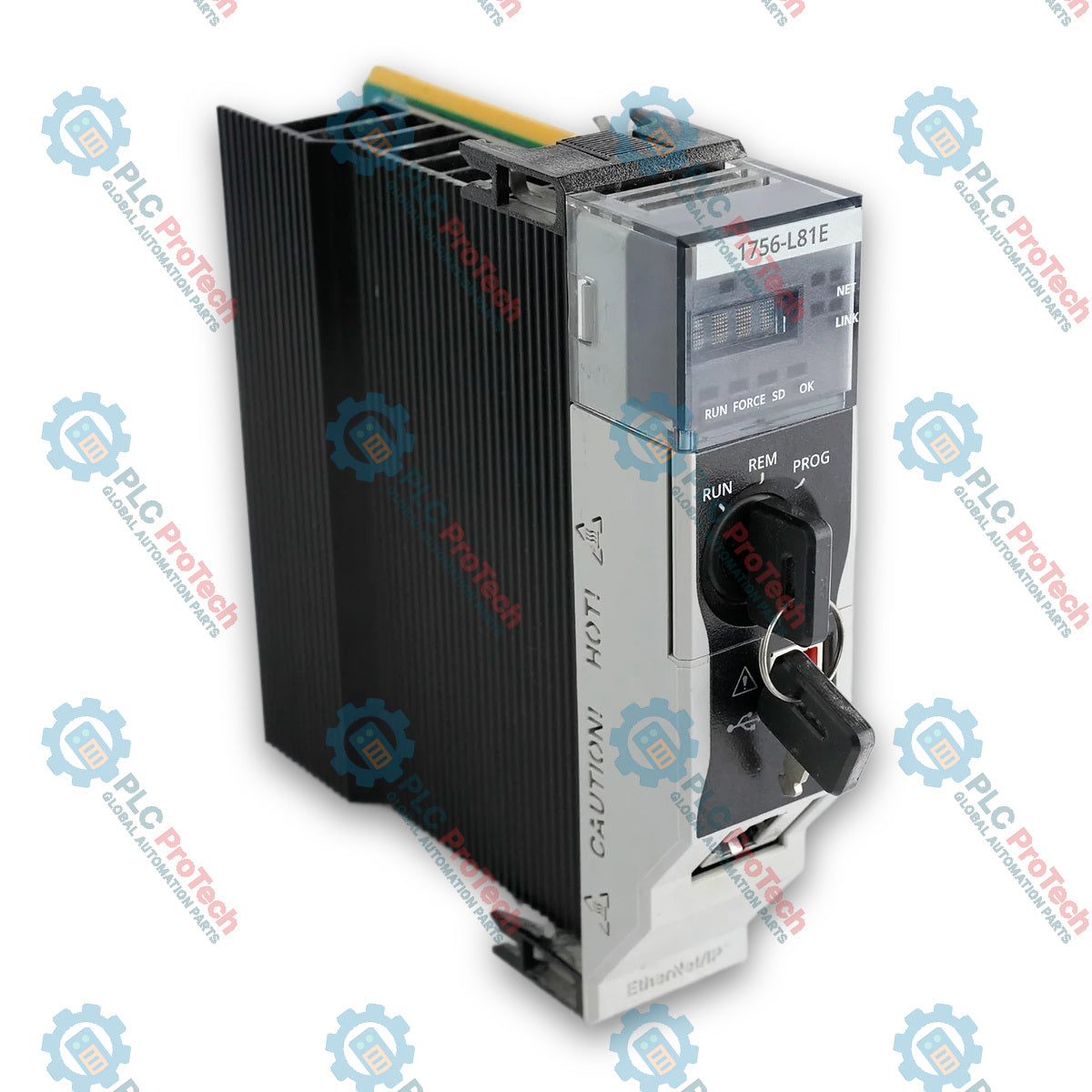

Allen-Bradley 1756-L81E je programovatelný automatizační řídicí systém ControlLogix 5580 určený pro vysoce výkonnou průmyslovou automatizaci, diskrétní řízení a aplikace řízení pohybu. Řídicí jednotka vychází z platformy ControlLogix společnosti Rockwell Automation a lze ji přímo instalovat do libovolného standardního slotu šasi 1756, kde provádí vysokorychlostní řídicí logiku a zajišťuje systémovou komunikaci v rámci automatizovaných provozů.

Jednotka 1756-L81E vybavená 3 MB uživatelské paměti, vestavěným gigabitovým ethernetovým portem a programovacím portem USB 2.0 poskytuje vysokorychlostní provádění pro zpracování komplexních řídicích úloh. Vestavěné ethernetové rozhraní podporuje komunikační rychlosti 10/100/1000 Mb/s a umožňuje přímé připojení k zařízením EtherNet/IP bez nutnosti samostatného komunikačního můstkového modulu v místním šasi.

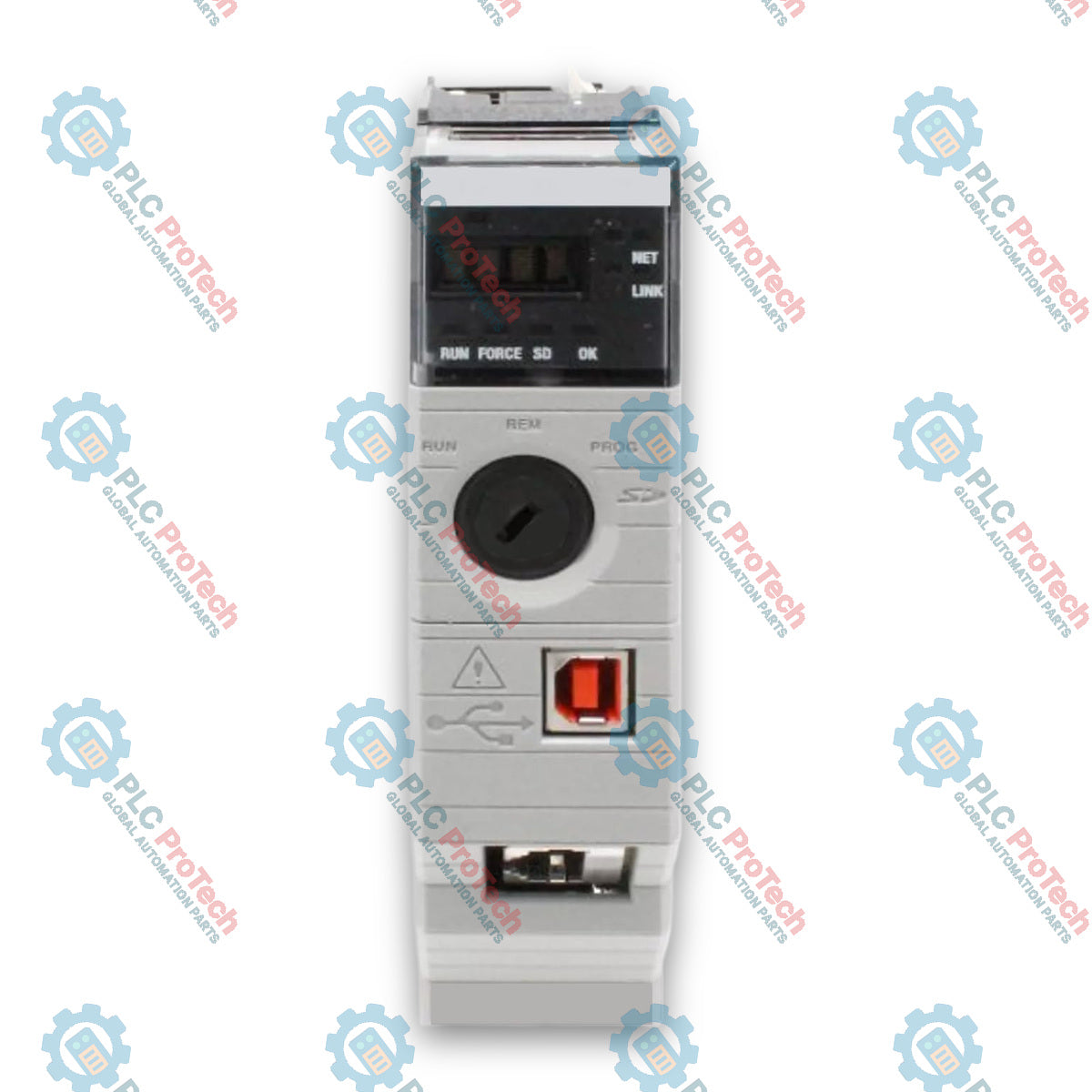

Řídicí jednotka je vybavena integrovaným 4znakovým alfanumerickým displejem pro zobrazování aktuálního stavu, diagnostických upozornění a monitorování systému v reálném čase. Modul je navržen bez baterie a využívá vestavěný nevyjímatelný modul pro ukládání energie k zálohování uživatelské paměti spolu s výrobcem nainstalovanou 2GB nevolatilní paměťovou kartou Secure Digital (1784-SD2).

Funkce

• Vestavěné vysokorychlostní síťové rozhraní: Obsahuje přední ethernetový port s rychlostí 1 Gb/s (10/100/1000 Mb/s), který podporuje až 100 uzlů EtherNet/IP (se softwarem Studio 5000 Logix Designer verze 30 nebo novější).
• Integrované zpracování a paměť: Nabízí 3 MB uživatelské paměti s kapacitou až 32 úloh (nepřetržitých, periodických a událostních) a až 1 000 programů na úlohu.
• Vysoká datová propustnost: Poskytuje až 128 000 I/O paketů za sekundu (třída 0/1) bez zabezpečení CIP a podporuje náročné úlohy průmyslové komunikace.
• Ukládání energie bez baterie: Integruje vestavěný nevyjímatelný kondenzátorový modul pro ukládání energie dimenzovaný na 80 000 napájecích cyklů, čímž odstraňuje nutnost běžné údržby v podobě výměny baterie.
• Lokální servisní port: Obsahuje rozhraní USB 2.0 s plnou rychlostí (12 Mb/s) určené pro lokální programování, konfiguraci systému, aktualizace firmwaru a online úpravy logiky.
• Vizuální diagnostika systému: Je vybaven 4znakovým alfanumerickým displejem umožňujícím vizuální sledování provozního stavu, stavu sítě a diagnostických kódů chyb.
• Široká kompatibilita sítí: Při použití se síťovými moduly pro montáž do šasi podporuje komunikační možnosti EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O a SERCOS.

Použití

• Vysokorychlostní řízení strojů: Provádí vysokorychlostní logiku, sekvencování a řízení pohybu pro automatizované montážní linky a balicí stroje.
• Distribuovaná řídicí architektura: Funguje jako centrální procesor řídící vzdálené I/O stanice, pohonné systémy a polní instrumentaci v síti EtherNet/IP.
• Integrované pohybové systémy: Spravuje úlohy řízení pohybu založené na pohonech pomocí technologie Integrated Motion přes komunikační rozhraní EtherNet/IP nebo SERCOS.
• Procesní a dávkové operace: Zpracovává diskrétní a hybridní procesní úlohy a podporuje žebříkovou logiku, strukturovaný text, funkční bloková schémata a sekvenční funkční diagramy.

Technické specifikace

Obecné

Elektrické parametry

Výkon a komunikace

Prostředí

Připojení / rozhraní

Pokyny k instalaci

1. Ověření šasi: Před vložením nebo vyjmutím řídicí jednotky se ujistěte, že cílové šasi ControlLogix 1756 (např. 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17) i napájecí zdroj jsou bez napětí.
2. Vložení modulu: Zarovnejte desku řídicí jednotky s vodítky šasi v požadovaném slotu. Zasuňte modul do šasi, dokud horní a dolní páčky bezpečně nezapadnou na místo.
3. Síťová kabeláž: Pro síťové připojení systému připojte kabel Ethernet RJ45 (vyhovující pokynům IEC 61918 a IEC 61784-5-2) k přednímu gigabitovému ethernetovému portu.
4. Omezení místního připojení: Přední port USB používejte výhradně pro dočasné uvedení do provozu a programování. Rozhraní USB nepoužívejte pro trvalá připojení ani v klasifikovaných nebezpečných prostředích.
5. Ověření uzemnění: Ujistěte se, že montážní rám šasi je propojen s centrálním funkčním uzemněním v souladu se standardními postupy průmyslového zapojení a uzemnění (publikace Rockwell Automation 1770-4.1).

Pokyny ke konfiguraci

1. Softwarové prostředí: Nakonfigurujte a naprogramujte řídicí jednotku pomocí softwaru Studio 5000 Logix Designer. Ověřte kompatibilitu verze softwaru s požadovanou kapacitou uzlů (pro podporu až 100 uzlů EtherNet/IP je vyžadována verze 30 nebo novější).
2. Přiřazení IP adresy: Přiřaďte integrovanému ethernetovému portu platnou síťovou IP adresu pomocí nástrojů serveru BOOTP/DHCP nebo prostřednictvím vlastností projektu ve Studiu 5000.
3. Nevolatilní úložiště: Ověřte, že dodaná karta Secure Digital 1784-SD2 je správně zasunuta ve slotu řídicí jednotky, aby bylo možné automaticky zálohovat uživatelský program a data tagů.

Shoda a certifikace

• c-UL-us: Průmyslové řídicí zařízení uvedené na seznamu UL (soubor UL E65584); uvedeno na seznamu UL pro nebezpečná prostředí třídy I, oddílu 2, skupin A, B, C, D (soubor UL E194810).
• CE: Splňuje směrnici Evropské unie 2014/30/EU o elektromagnetické kompatibilitě (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2).
• Ex / ATEX: Splňuje směrnici Evropské unie 2014/34/EU ATEX (EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc, UL 22 ATEX 2817X).
• IECEx: Certifikováno podle IEC 60079-0, IEC 60079-7 (Ex ec IIC T4 Gc, IECEx UL 22.0062X).
• UKCA / UKEx: Splňuje britské předpisy o elektromagnetické kompatibilitě a předpisy UKEx (UL22UKEX2601X).
• CCC: Certifikováno podle CNCA-C23-01 pro elektrické výrobky v nevýbušném provedení (certifikát 2020122309111998).
• EtherNet/IP a zabezpečení CIP: Ověřeno zkouškami shody ODVA pro EtherNet/IP a zabezpečení CIP.
• Kybernetická bezpečnost: Certifikováno TÜV z hlediska souladu s bezpečnostními požadavky podle IEC 62443-4-2 SL1.
• Jiné: RCM (Austrálie), KC (Korea), Maroko.
