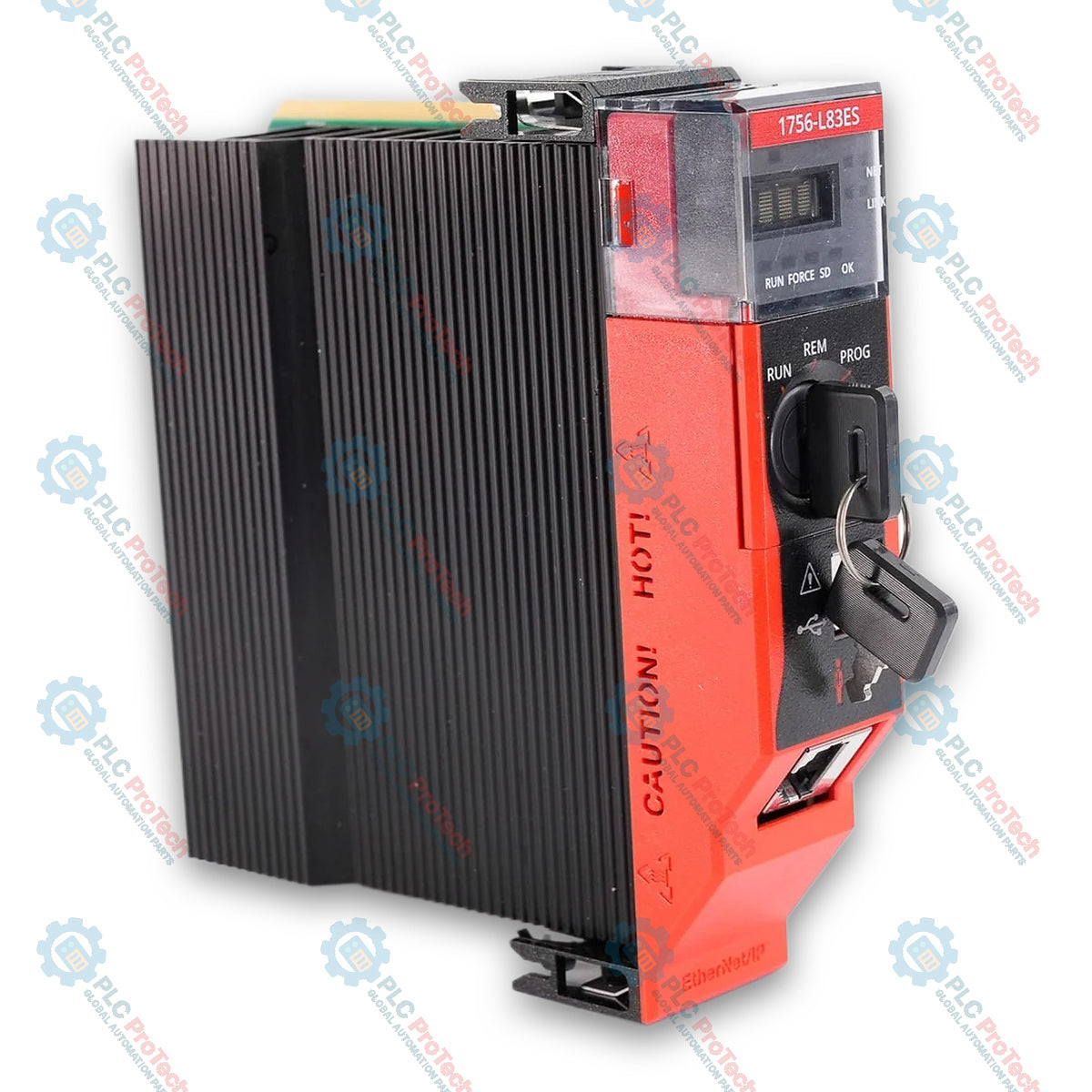

Bezpečnostní řídicí jednotka Allen-Bradley 1756-L83ES GuardLogix 5580

Popis

Allen-Bradley 1756-L83ES je bezpečnostní řídicí jednotka GuardLogix 5580 navržená pro vysoce výkonnou průmyslovou automatizaci, integrovanou bezpečnost a aplikace řízení pohybu. Tato primární řídicí jednotka v rámci systémové architektury ControlLogix využívá vestavěný gigabitový ethernetový port k zajištění vysokorychlostní komunikace, řízení vstupů/výstupů a provádění řízení pohybu v sítích EtherNet/IP. 1756-L83ES je navržena tak, aby splňovala přísné požadavky na úroveň integrity bezpečnosti, a jako samostatná jednotka dosahuje až SIL CL2 / PLd (kategorie 3), zatímco v kombinaci s přilehlým bezpečnostním partnerským modulem 1756-L8SP v architektuře 1oo2 dosahuje úrovně SIL 3 / PLe (kategorie 4).

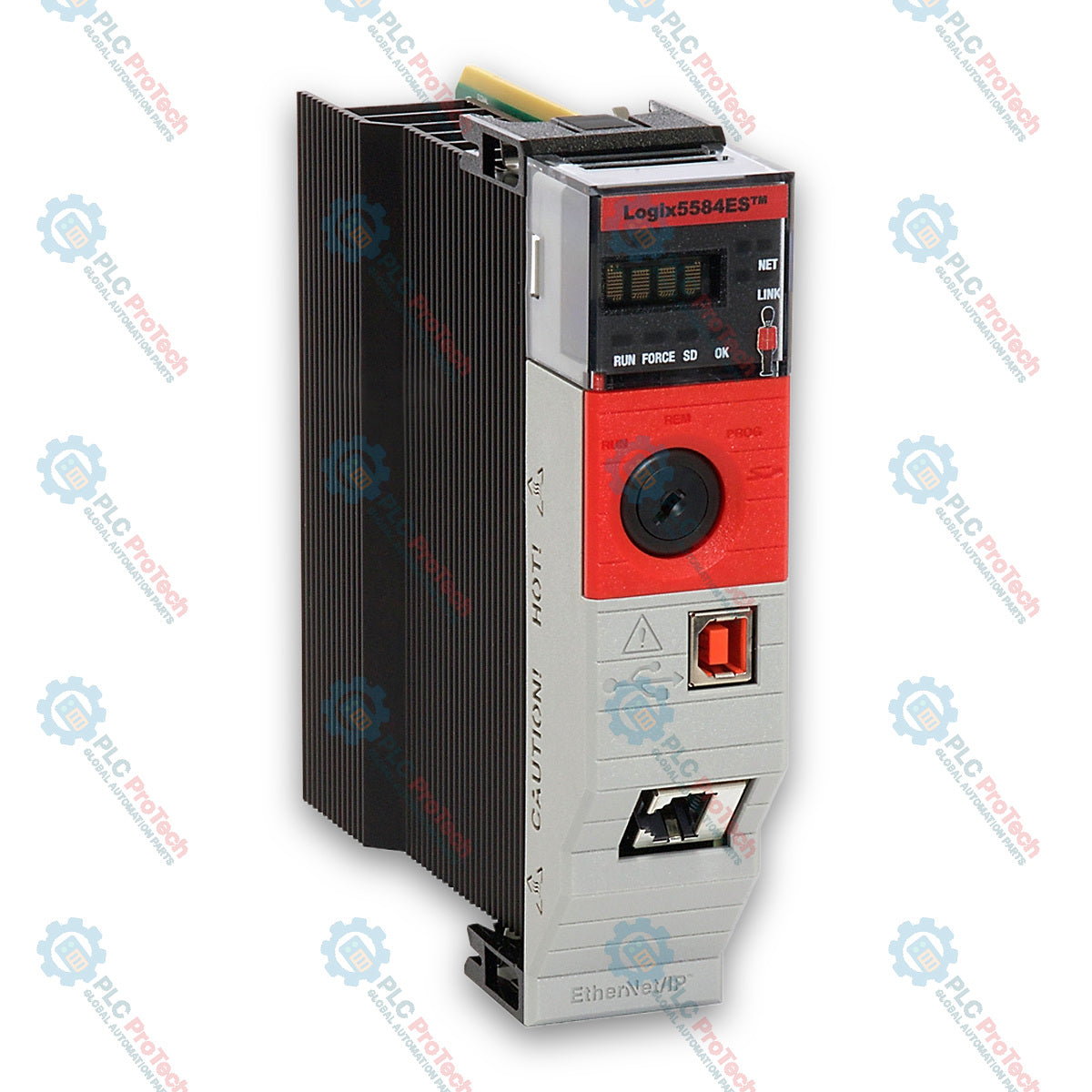

Konfiguruje se pomocí prostředí Studio 5000 Automation Engineering & Design Environment. Allen-Bradley 1756-L83ES sjednocuje standardní řízení, bezpečnostní logiku a správu víceosého pohybu v jediném softwarovém rámci. Jednotka je vybavena čtyřznakovým displejem na předním panelu a LED stavovými indikátory pro vizuální sledování diagnostiky v reálném čase spolu s fyzickým třípolohovým přepínačem režimu (Remote, Run, Program). Integrované bezpečnostní mechanismy zahrnují digitálně podepsaný a šifrovaný firmware chránící před neoprávněným přístupem, podporovaný centralizovaným ověřováním prostřednictvím FactoryTalk Security. Nevolatilní paměťové úložiště zajišťuje přiložená karta Secure Digital (SD) s kapacitou 2 GB (1784-SD2).

Funkce

• Vysokorychlostní integrace sítě: Je vybaven vestavěným gigabitovým ethernetovým portem pro vysoce výkonné vstupy/výstupy, řízení pohybu a komunikaci v celém závodě.
• Integrovaná bezpečnostní architektura: Funguje v konfiguraci systému 1oo2; samostatně dosahuje SIL CL2 / PLd nebo v kombinaci s bezpečnostním partnerským modulem 1756-L8SP dosahuje SIL 3 / PLe (Cat. 4).
• Integrované funkce řízení pohybu: Podporuje Integrated Motion přes EtherNet/IP až pro 256 os.
• Vylepšené zabezpečení systému: Využívá digitálně podepsaný a šifrovaný firmware a integruje se s nástrojem FactoryTalk Security pro centralizované ověřování uživatelů a řízení přístupu.
• Diagnostika na modulu: Vestavěný čtyřznakový displej a stavové indikátory zjednodušují řešení problémů v reálném čase a ověřování provozu.
• Nevolatilní zálohování dat: Obsahuje předinstalovanou kartu Secure Digital 1784-SD2 s kapacitou 2 GB pro volitelné ukládání uživatelského programu a dat tagů.

Aplikace

• Systémy funkční bezpečnosti vyžadující ochranu strojů SIL 2 / PLd nebo SIL 3 / PLe.
• Komplexní víceosé systémy řízení pohybu v sítích EtherNet/IP.
• Vysokorychlostní aplikace diskrétního a procesního řízení vyžadující jednotné provádění standardních a bezpečnostních funkcí.
• Uzly distribuovaných řídicích systémů (DCS) využívající architektury šasi ControlLogix 1756.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Před zahájením fyzického zasouvání ověřte, že napájení šasi 1756 ControlLogix je zcela odpojeno, pokud pracujete v klasifikovaném nebezpečném prostředí.
2. Ověřte kompatibilitu šasi: pro aplikace SIL 2/PLd použijte šasi řady 1756 Series C, pro aplikace SIL 3/PLe šasi řady Series B/C.
3. Vyrovnejte horní a dolní hrany desky plošných spojů s vodicími lištami šasi.
4. Zasuňte modul 1756-L83ES plynule do zvoleného slotu šasi, dokud zajišťovací západky pevně nezapadnou na místo.
5. Pro aplikace SIL 3 / PLe nainstalujte odpovídající bezpečnostní partnerský modul 1756-L8SP do slotu bezprostředně vpravo od primárního řídicího systému.
6. Připojte průmyslový ethernetový kabel RJ45 k integrovanému ethernetovému portu s rychlostí 1 Gb.
7. Zajistěte správné ochranné uzemnění šasi podle pokynů pro zapojení a uzemnění průmyslové automatizace (publikace 1770-4.1).

Pokyny ke konfiguraci

1. Spusťte Studio 5000 Logix Designer a v průvodci projektem vyberte řídicí jednotku GuardLogix 5580 1756-L83ES.
2. Přiřaďte síťové parametry (IP adresa, maska podsítě, brána) v nastavení konfigurace integrovaného ethernetového portu.
3. Nakonfigurujte standardní a bezpečnostní stromy I/O a definujte frekvence provádění bezpečnostní úlohy a čísla bezpečnostní sítě (SNN).
4. Pokud používáte redundanci bezpečnostního partnera pro shodu se SIL 3/PLe, přidružte modul 1756-L8SP ve vlastnostech hardwarové řídicí jednotky.
5. Přeneste dokončený soubor projektu do modulu pomocí připojení USB pro nastavení nebo ethernetového připojení.
6. Uložte uživatelská data projektu a parametry tagů na předinstalovanou kartu 1784-SD2 pro energeticky nezávislé obnovení.

Doporučení pro uvedení do provozu

• Při prvním zapnutí napájení zkontrolujte čtyřznakový displej a stavové kontrolky LED na předním panelu, abyste potvrdili čisté spuštění bez systémových závad.
• Před konečným schválením provozu ověřte, že jsou zámky bezpečnostního podpisu použity v aplikaci Studio 5000.
• V kontrolovaných podmínkách otestujte funkční provedení připojených bezpečnostních zařízení, nouzových zastavení, světelných závor a bezpečnostních blokování.
• Ověřte integritu komunikačního připojení mezi všemi pohybovými osami EtherNet/IP a uzly vzdálených I/O.

Doporučení pro výměnu

• Před vyjmutím aktivního modulu nahrajte a zálohujte běžící program, bezpečnostní konfiguraci a čísla bezpečnostní sítě (SNN).
• Vypněte napájení šasi nebo před vyjmutím modulu ověřte, že okolní atmosféra je zcela bez nebezpečí.
• Stiskněte uvolňovací západky v horní a dolní části krytu modulu a vytáhněte řídicí jednotku přímo ze slotu šasi.
• Přeneste energeticky nezávislou paměťovou kartu SD do náhradní jednotky 1756-L83ES, abyste zjednodušili obnovení dat projektu.
• Stáhněte firmware odpovídající revizi projektu pomocí připojení k řídicí síti, obnovte parametry projektu a znovu ověřte integritu bezpečnostního podpisu.

Shoda a certifikace

• Shoda CE: Certifikováno v souladu s příslušnými evropskými směrnicemi.
• Evropská směrnice o strojních zařízeních: Splňuje požadavky směrnice 2006/42/ES; certifikováno jako kat. 4/PL e (EN ISO 13849-1) a SIL CL 3 (EN/IEC 62061) s partnerem 1756-L8SP; bez partnera certifikováno jako kat. 3/PL d a SIL CL 2.
• Nebezpečná místa v Severní Americe: Třída I, oddíl 2, skupiny A, B, C, D (teplotní kód T4).
• Směrnice ATEX: Zařízení skupiny II, kategorie 3G, certifikováno podle DEMKO13ATEX1325026X jako Ex nA IIC T4 Gc.
• Certifikace IECEx: Certifikováno podle IECExUL14.0008X jako Ex nA IIC T4 Gc.
