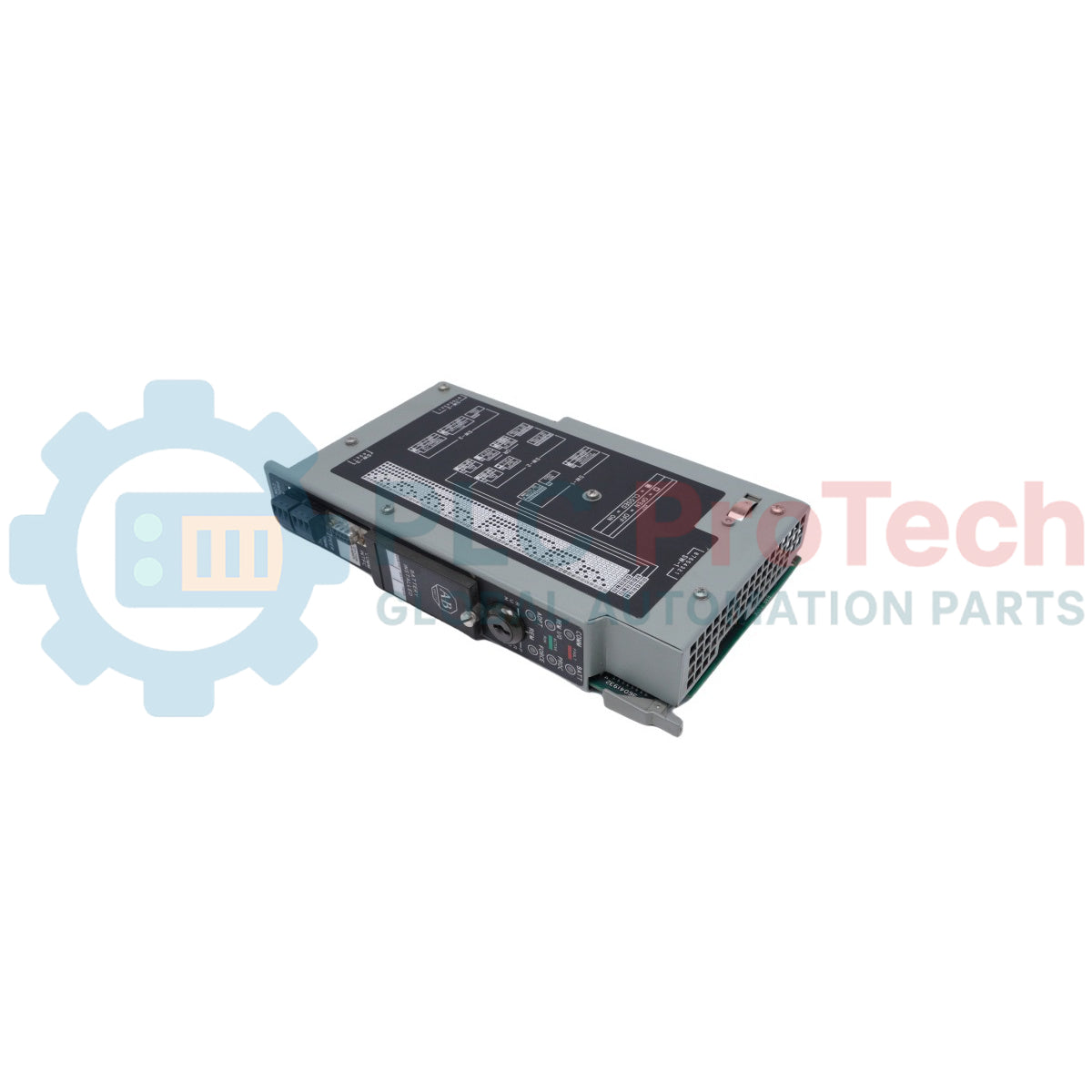

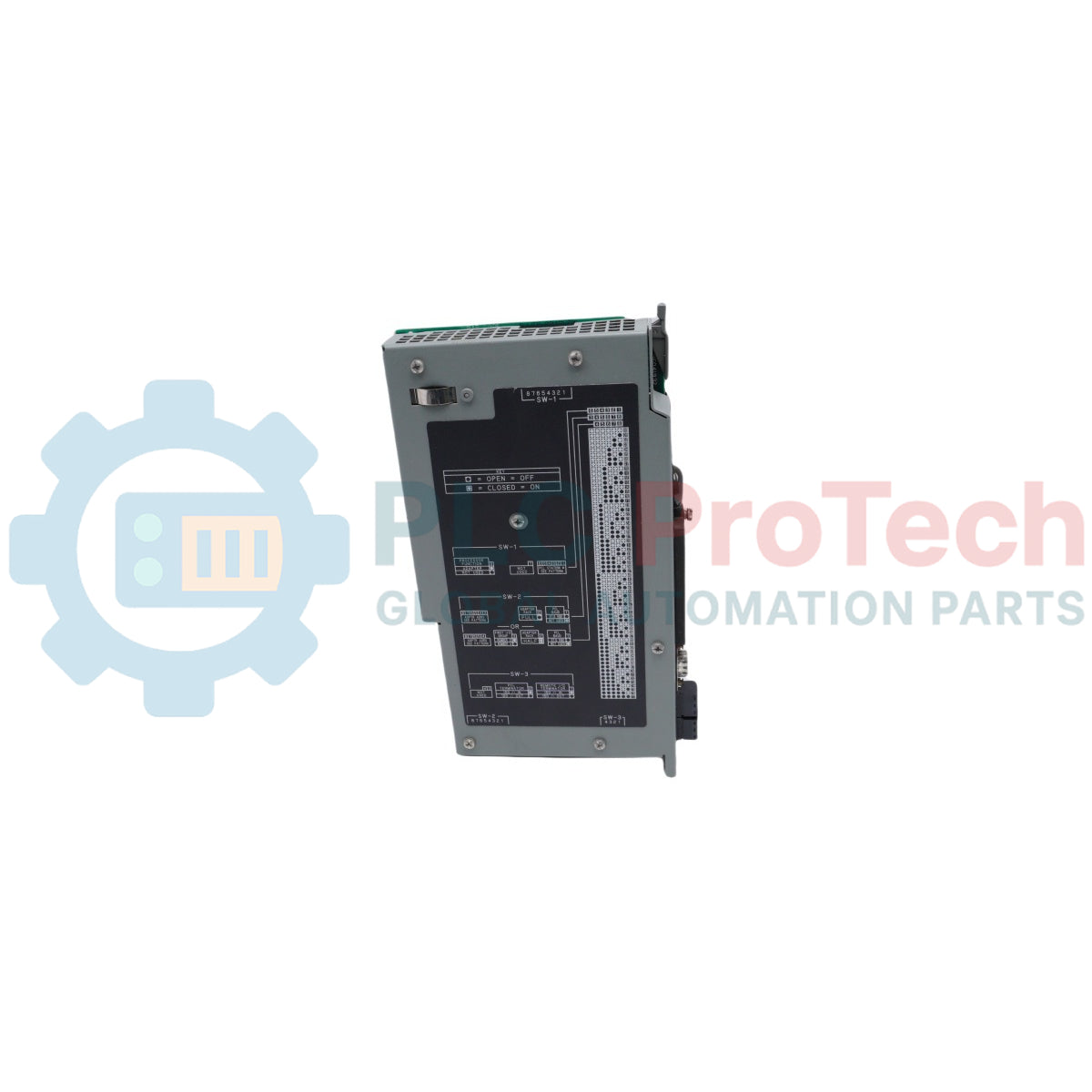

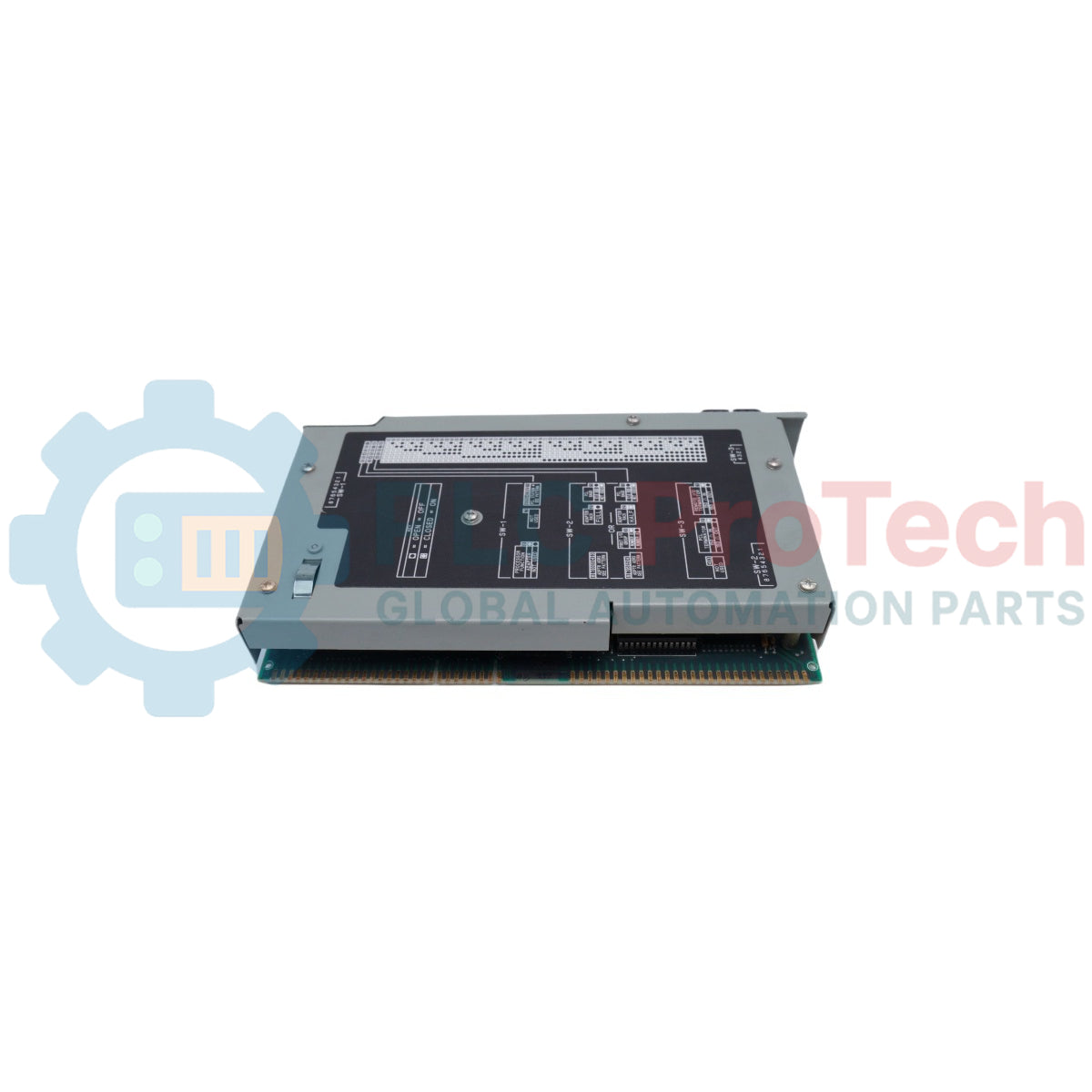

Allen-Bradley 1785-LT3 PLC-5/12 procesorový modul

SKU 1785-LT3

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1785-LT3
Country of origin:United States
Product Type: Procesorový modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1337g
Dimensions: 34 mm x 315 mm x 198 mm (W x V x H)
Shipping port: Xiamen
Warranty: 12 months

1785-LT3 je procesorový modul PLC-5/12 navržený k řízení sekvenčních procesů, automatizovaných výrobních operací a komplexního zpracování dat z výrobní haly. Tato hardwarová komponenta montovaná do slotu se instaluje do krajního levého slotu standardního šasi 1771 I/O a spouští specializované programy v jazyce žebříkové logiky pro správu komplexních systémových proměnných. Zařízení 1785-LT3 funguje jako samostatná jednotka s podporou adaptéru v průmyslových sítích a koordinuje signály z více uzlů a diagnostická data prostřednictvím vestavěných fyzických připojovacích rozhraní.

Funkce

Bezproblémová vzájemně propojená architektura navržená výhradně pro zasunutí do standardních rámů šasi 1771 I/O
Integrovaná sestava zadních přepínačů (SW1) umožňující přímé ruční přiřazení fyzické adresy stanice
Více čelních LED diagnostických indikátorů poskytujících průběžné ověřování provozního, komunikačního a bateriového stavu v reálném čase
Specializované logické funkce provádějící instrukce na úrovni bitů, pokročilé matematické funkce a automatické řešení problémů za běhu

Aplikace

Řídicí sítě sekvenční výroby
Diagnostické a výkonné systémy na úrovni strojů
Distribuované uzly sběru dat
Distribuovaná řídicí architektura využívající komunikaci peer-to-peer

Technické specifikace

Parametr	Specifikace
Výrobce	Allen-Bradley
Katalogové číslo	1785-LT3
Model procesoru	PLC-5/12
Produktová řada	Klasický PLC-5
Typ modulu	Procesorový modul
Kapacita paměti	6 K slov
Maximální počet podporovaných lokálních rámů	4 (1 lokální šasi)
Maximální počet podporovaných vzdálených rámů	Žádné
Kapacita I/O (8bodové moduly)	128 I/O
Kapacita I/O (16bodové moduly)	256 I/O
Kapacita I/O (32bodové moduly)	512 I/O
Doba skenování programu (bitová logika)	2 ms/K slov
Doba skenování programu (typická)	8 ms/K slov
Zatížení proudu základní desky	2,5 A
Komunikační režimy	Samostatný, adaptér
Síťová rozhraní	DH+ (Data Highway Plus)
Volitelné paměťové moduly	EEPROM 8K (1785-MJ)
Typ baterie	Lithiová baterie 1770-XY (nebo 3,6V AA Tadiran TL-5104 AEL/S)
Podpora hardwarového adresování	2slotové, 1slotové, 1/2slotové
Podporované I/O moduly	Bulletin 1771 I/O (8-, 16-, 32bodové a inteligentní moduly)
Umístění modulu	Šasi 1771 I/O, slot zcela vlevo
Polohy kódovacích pásků	Mezi 40 a 42, mezi 54 a 56
Hodiny reálného času (maximální odchylka při 60 °C)	Plus minus 3 minuty za měsíc
Hodiny reálného času (typická odchylka při 20 °C)	Plus minus 20 s za měsíc
Přesnost časování	Jeden sken programu
Typická doba skenování diskrétních místních I/O	1 ms na místní stojan I/O
Hmotnost	1337 g (42,15 oz)
Provozní teplota	0 až 60 °C (32 až 140 °F)
Skladovací teplota	-40 až 85 °C (-40 až 185 °F)
Relativní vlhkost	5 až 95 % (bez kondenzace)
Vibrace při provozu/neprovozu	1 g při 10 až 500 Hz (špičkový zdvih od vrcholu k vrcholu 0,012 palce)
Ráz při provozu	Špičkové zrychlení 30 g po dobu 11 plus minus 1 ms
Ráz při neprovozu	Špičkové zrychlení 50 g po dobu 11 plus minus 1 ms

Připojení/rozhraní

Kolík konektoru / přepínač	Funkce / přiřazení
Sestava přepínačů SW1	Určuje fyzickou adresu stanice DH+ pro kanál 1A
Konektor baterie	Vestavěný boční konektor připojovaný k tlakovým svorkám baterie 1770-XY
Slot paměťového modulu	Zepředu přístupný přijímač pro volitelnou EEPROM 1785-MJ 8K
Konektor kabelu CP	Připojuje portová rozhraní přímo ke kabelu průmyslového programovacího terminálu

Pokyny k instalaci

Umístění šasi: Procesorový modul vždy nainstalujte do vyhrazeného slotu zcela vlevo v šasi základní desky 1771 I/O, aby bylo zajištěno správné zakončení logiky.
Umístění kódovacích pásků: Umístěte kódovací pásky hardwaru bezpečně do lišt základní desky mezi sloty 40 a 42 a mezi sloty 54 a 56, abyste ověřili správné vložení modulu.
Varování týkající se izolace: Před montáží hardwaru nebo zasunutím EEPROM do slotu vypněte všechny elektrické zdroje napájející místní šasi I/O nebo paměťový slot, abyste předešli závažným diagnostickým chybám nebo poškození dat.
Uzemnění infrastruktury: Pro minimalizaci průmyslového EMI připojte samostatný vodič uzemňovací elektrody od hvězdicové podložky na stěně skříně šasi I/O přímo k hlavní přípojnici uzemnění závodu.

Soulad s předpisy a certifikace

Certifikováno CSA
CSA třída I, divize 2, skupiny A, B, C, D
Certifikováno UL

FAQ

Jaké jsou požadavky tohoto zařízení na napájení zadní sběrnice?

Modul vyžaduje odběr proudu 2,5 A ze sestavy napájecího zdroje místního šasi.

Které konkrétní sloty musí být pro tuto instalaci hardwaru mechanicky kódovány?

Mechanické kódovací lišty musí být v šasi umístěny mezi pozicemi 40 a 42 a mezi pozicemi 54 a 56.

Jaký je maximální limit programové paměti procesorového modulu?

Zařízení obsahuje pevně danou interní paměť s kapacitou 6K slov pro uložení uživatelských aplikací a programových instrukcí.

Co se stane, když se s paměťovým modulem manipuluje, zatímco je systém zapnutý?

Vložení nebo vyjmutí modulu EEPROM při zapnutém napájení může způsobit úplnou ztrátu programové paměti a vyvolat trvalou závažnou poruchu procesoru.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

1 / 3

Množství

Call sales Contact

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

Reviews

1 3

Only 3 item(s) left in stock

Množství

Zobrazit veškeré podrobnosti

Model Number / Title	Condition	Availability	Action
Procesor řídicí jednotky Allen-Bradley 1785-L40B PLC-5/40	Original New	In Stock	View Details
Modul lokálního I/O adaptéru PLC-5 Allen-Bradley 1771-ALX	Original New	In Stock	View Details
Komunikační modul rozhraní Allen-Bradley 1770-KFD PLC-5 DeviceNet RS-232	Original New	In Stock	View Details

Global Express Shipping

Standard Delivery: 4-6 Business Days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries, including rapid delivery to Saudi Arabia and UAE.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our professional technical warranty.

Orders are processed and delivered Monday-Friday (excluding public holidays).

For full eligibility, restocking fees, and international return details, please view our official Refund & Return Policy .

TECHNICAL SPECIFICATIONS

Color pattern	Black
Country of origin	United States
Power source	DC Power
