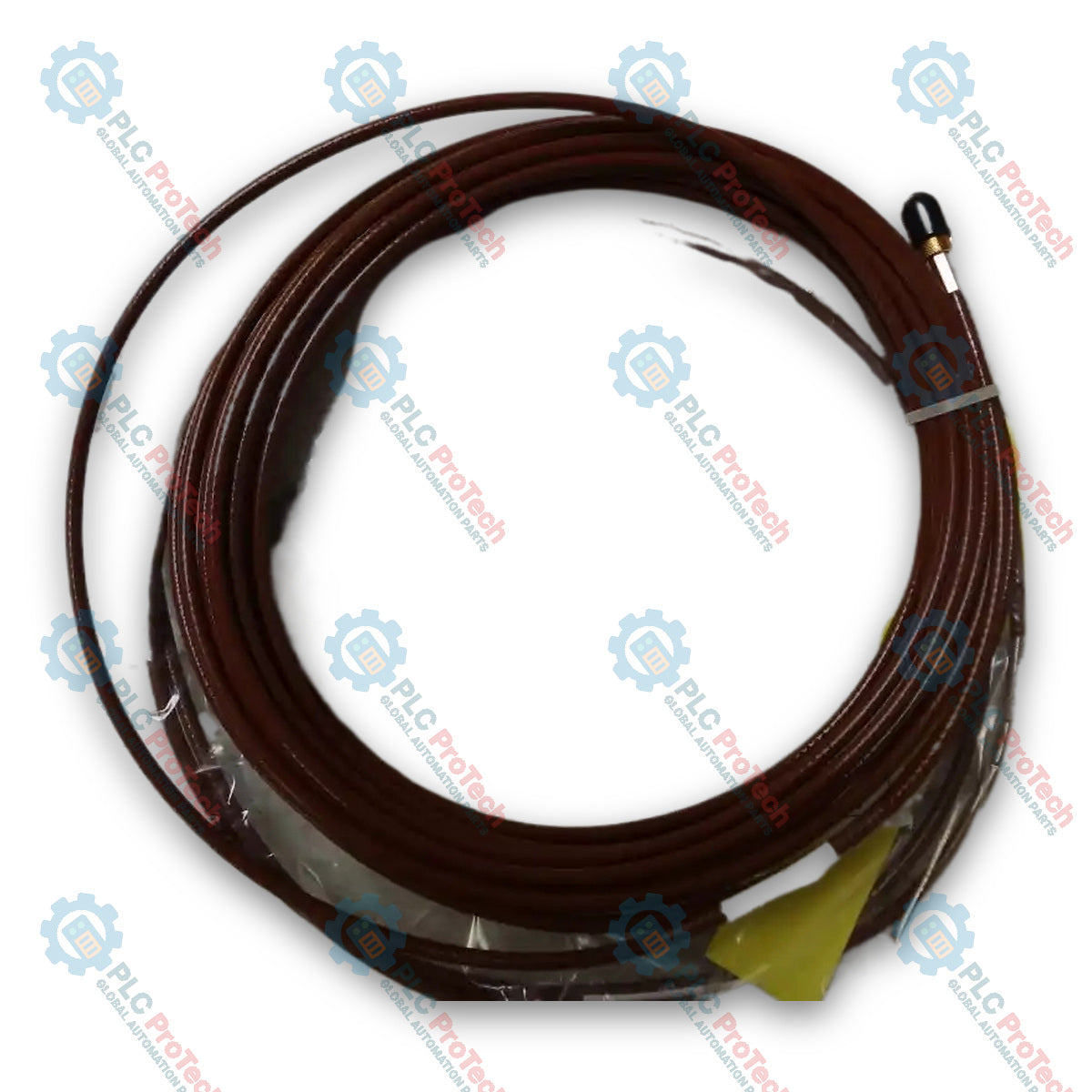

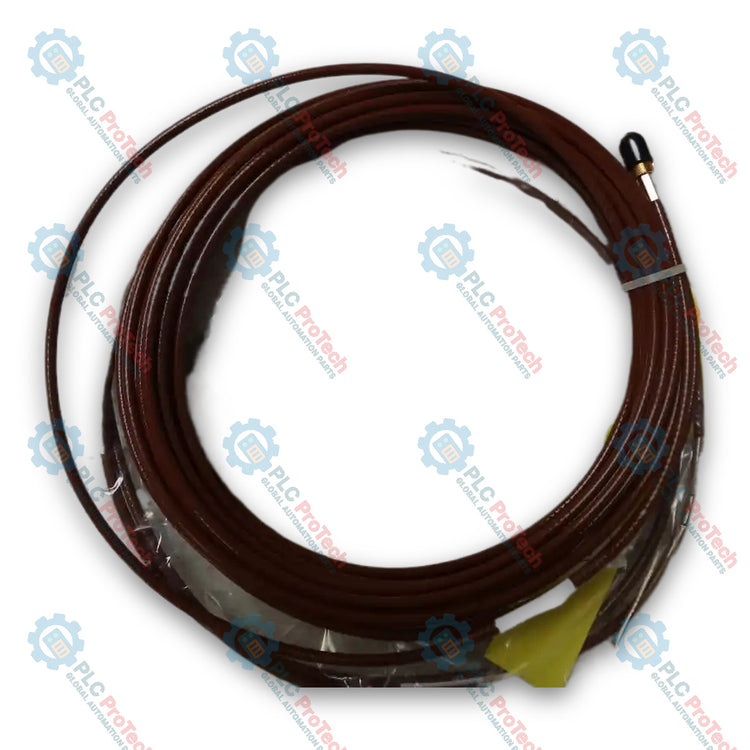

Allen-Bradley EK-2110-30-05-1-10 vířivoproudová sonda řady 2100 bezkontaktního typu

Popis

Allen-Bradley EK-2110-30-05-1-10 je bezkontaktní snímací sonda s hrotem o průměru 8 mm (0,31 palce), určená k montáži z opačné strany a patřící do systémů sond s vířivými proudy řady 2100. Tato sonda vytváří ve snímaném materiálu vířivé proudy a odečítá relativní polohu měřením změn energetických ztrát při pohybu povrchu cíle, čímž poskytuje modulovaný napěťový výstup úměrný mezeře mezi hrotem sondy a cílem. Zařízení je určeno k bezkontaktnímu měření při monitorování rychlosti a zrychlení a je vybaveno tělem se závitem M10x1, délkou těla 30 mm (1,18 palce) a délkou bez závitu 5 mm (0,20 palce), standardním senzorem s kabelem o délce 1,0 m (3,28 stopy) s teflonovou izolací a konektorem SMA z nerezové oceli s pozlaceným povrchem. V systému řady 2100 se sonda připojuje pomocí prodlužovacího kabelu k ovladači oddělenému od skříně a montovanému na panel, který upravuje vysokofrekvenční signál a udržuje linearitu v celém provozním rozsahu.

Vlastnosti

• Konfigurace s montáží z opačné strany: Je vybavena pouzdrem pro montáž z opačné strany, závitem těla M10x1 a délkou těla 30 mm (1,18 palce).
• Hrot sondy 8 mm: Je navržena s průměrem hrotu 8 mm (0,31 palce), vhodným pro aplikace měření rychlosti a zrychlení.
• Standardní kabel: Je vybavena integrovaným standardním nearmovaným koaxiálním kabelem s teflonovou izolací o délce 1,0 m (3,28 stopy).
• Pozlacený konektor: Je zakončena pozlaceným konektorem SMA z nerezové oceli.
• Odolnost vůči vysokým teplotám: Sonda je určena k provozu v teplotním rozsahu od -40 do 177 °C (-40 až 350 °F).

Použití

• Měření rychlosti a zrychlení strojních zařízení
• Bezkontaktní snímání relativní polohy hřídele
• Měřicí systémy bezkontaktních snímačů přiblížení s vířivými proudy řady 2100

Technické specifikace

Pokyny k instalaci

• Integrace systému: Připojte sondu pomocí odpovídajícího prodlužovacího kabelu řady 2100 k budiči řady 2100 montovanému do panelu; upozorňujeme, že budiče řady 2100 nejsou elektricky izolovány od skříně a vyžadují izolační podložku nebo montáž uvnitř izolovaného krytu.
• Napájení budiče: Systém pracuje v rozsahu napájecího napětí budiče −17,5 až −26 V DC.
• Signální vedení: K propojení budiče s monitorovacím systémem použijte stíněný třížilový přístrojový kabel o průřezu 0,82 až 2,08 mm² (18 až 14 AWG). Celkovou délku polního kabelu omezte na 300 m (984 stop), aby byl zajištěn přenos frekvenční odezvy 0 až 10 kHz s minimálním útlumem.
• Uzemnění stínění: Zajistěte uzemnění stínění kabelu v jediném bodě, obvykle u monitorovacího přístroje.

Soulad s předpisy a certifikace

• CSA: Systém Ex ia IIC T4, AEx ia IIC T4, třída I, zóna 0/1 nebo třída I, oddíl 1; skupiny A, B, C, D (při instalaci s bezpečnostními bariérami podle výkresu ETK51271-HAZ, list 1); třída I, oddíl 2, skupiny A, B, C, D bez bariér podle ETK51270-HAZ.
• CE: Směrnice Evropské unie o elektromagnetické kompatibilitě 2004/108/ES.
• C-Tick: Australský zákon o rádiových komunikacích, vyhovuje průmyslovým emisím podle AS/NZS 2064.
• ATEX: Směrnice Evropské unie ATEX 94/9/ES II 1 G, Ex ia IIC T4 (certifikát ES LCIE 07 ATEX 6051 X).
• Standard API: V souladu se standardem API 670 ve všech ohledech s výjimkou odolnosti vůči prostředím obsahujícím sirovodík a amoniak.
