BECKHOFF C9900-M763 adaptér montážního ramene

SKU C9900-M763

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-M763
Country of origin:Germany
Product Type: Adaptéry montážních ramen
Payment: T/T, Western Union
Weight: 2500g
Dimensions: 156,4 mm × 255 mm × 126 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

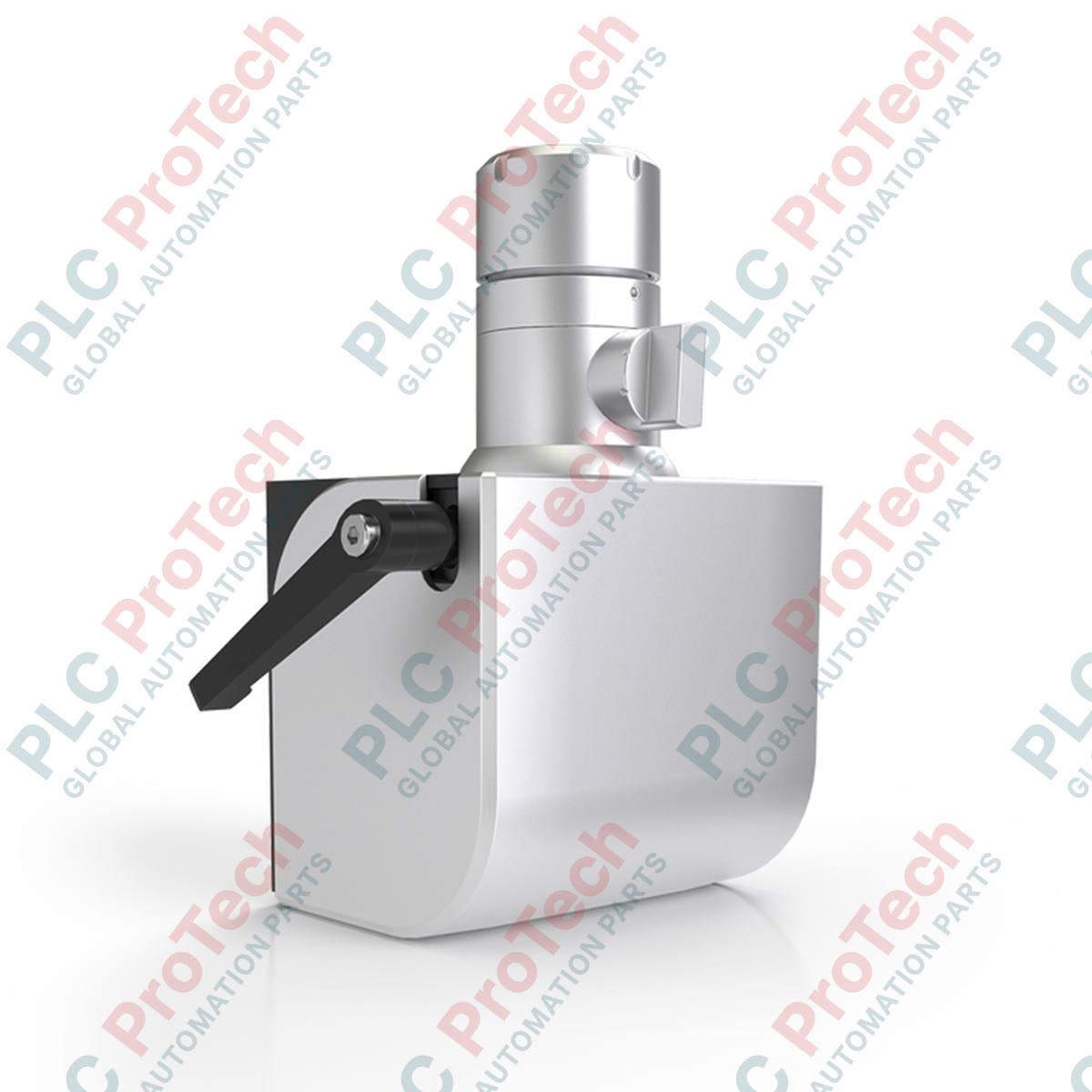

BECKHOFF C9900-M763 je specializovaný adaptér montážního ramene navržený pro bezpečnou mechanickou integraci Panel PC a ovládacích panelů do průmyslových systémů nosných ramen. Tato jednotka je konstruována pro přímé propojení s kompatibilními skříněmi obsluhy a montážním hardwarem a umožňuje ergonomické umístění a stabilní orientaci v řídicích místnostech a strojních prostředích.

Tento adaptér je konfigurován bez integrované upínací páky a je určen pro standardní nosné trubky 48 mm. Sestava je vyrobena z kombinace odolných hliníkových a ABS komponent a vyvažuje konstrukční tuhost s přiměřenou mechanickou hmotností. Nabízí několik vzorů montážních otvorů a řízené možnosti otáčení a naklápění pro přesné nastavení úhlu pohledu obsluhy.

Vlastnosti

Navrženo speciálně pro montáž Panel PC a ovládacích panelů BECKHOFF
Kompatibilní se standardními nosnými trubkami o průměru 48 mm
Vyrobeno z odolné kombinace hliníku a ABS
Standardizované montážní vzory závitových otvorů M6 pro univerzální upevnění
Nastavitelné úhly otáčení a naklápění pro optimální ergonomii obsluhy

Použití

Integrace řízení obráběcích strojů
Stanoviště obsluhy průmyslové automatizace
Monitorovací konzoly výrobních linek
Montáž HMI na systémy nosných ramen

Technické specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Přesný model	C9900-M763
Typ produktu	Adaptér montážního ramene
Upínací páka	Bez upínací páky
Kompatibilita s trubkou	Trubka 48 mm
Materiál	Hliník / ABS
Montážní otvory	Závitové otvory M6 s roztečí 100 x 100 mm a 70 x 130 mm
Max. úhel otáčení	+/- 170°
Max. úhel naklopení	+/- 12° / +/- 20°
Max. nosnost	25.0 kg / 15.0 kg
Utahovací moment (šroub M6)	6 Nm
Utahovací moment (závitový kolík)	3 Nm
Utahovací moment (krycí matice)	20 Nm
Hloubka zasunutí (trubka 48 mm)	34 mm
Tolerance (trubka 48 mm)	-0.1 až +0.8 mm
Rozměry (Š x V x H)	156.4 mm x 255 mm x 126 mm
Čistá hmotnost	2.5 kg
Stupeň krytí	IP40

Pokyny k instalaci

Ověřte, že přesný model C9900-M763 odpovídá mechanickým požadavkům Panel PC nebo ovládacího panelu a systému nosného ramene.
Před zasunutím adaptéru na místo se ujistěte, že trubka nosného ramene odpovídá specifikaci 48 mm a povoleným tolerancím (-0.1 až +0.8 mm).
Upevněte adaptér ke skříni panelu pomocí závitových otvorů M6 ve správném roztečném vzoru (100 x 100 mm nebo 70 x 130 mm) a použijte předepsaný utahovací moment 6 Nm.
Namontujte jednotku na nosnou trubku a utáhněte závitové kolíky a krycí matice na příslušné předepsané utahovací momenty (3 Nm pro závitové kolíky, 20 Nm pro krycí matice).
Před uvedením stanice do provozu zkontrolujte mechanickou stabilitu, maximální nosnost a rozsah otáčení a naklápění.

FAQ

K čemu se používá BECKHOFF C9900-M763?

BECKHOFF C9900-M763 je adaptér pro montážní rameno, který slouží k mechanickému připevnění panelových počítačů a ovládacích panelů k průmyslovým systémům nosných ramen.

Jaký průměr nosné trubky je kompatibilní s BECKHOFF C9900-M763?

BECKHOFF C9900-M763 je určen speciálně pro integraci se standardními nosnými trubkami o průměru 48 mm.

Jaké jsou rozměry montážních otvorů na BECKHOFF C9900-M763?

BECKHOFF C9900-M763 má závitové otvory M6 uspořádané ve vzdálenostech 100 x 100 mm a 70 x 130 mm pro instalaci panelu.

Jaká je maximální nosnost BECKHOFF C9900-M763?

BECKHOFF C9900-M763 podporuje maximální zatížení až 25,0 kg v závislosti na konfiguraci a orientaci.

Jaké materiály se používají při konstrukci BECKHOFF C9900-M763?

BECKHOFF C9900-M763 je vyroben z odolné kombinace hliníku a materiálů ABS, poskytuje stupeň krytí IP40 a má čistou hmotnost 2,5 kg.
