BECKHOFF CP2719-0010 Vestavný průmyslový panelový počítač s vícedotykovým ovládáním

Popis

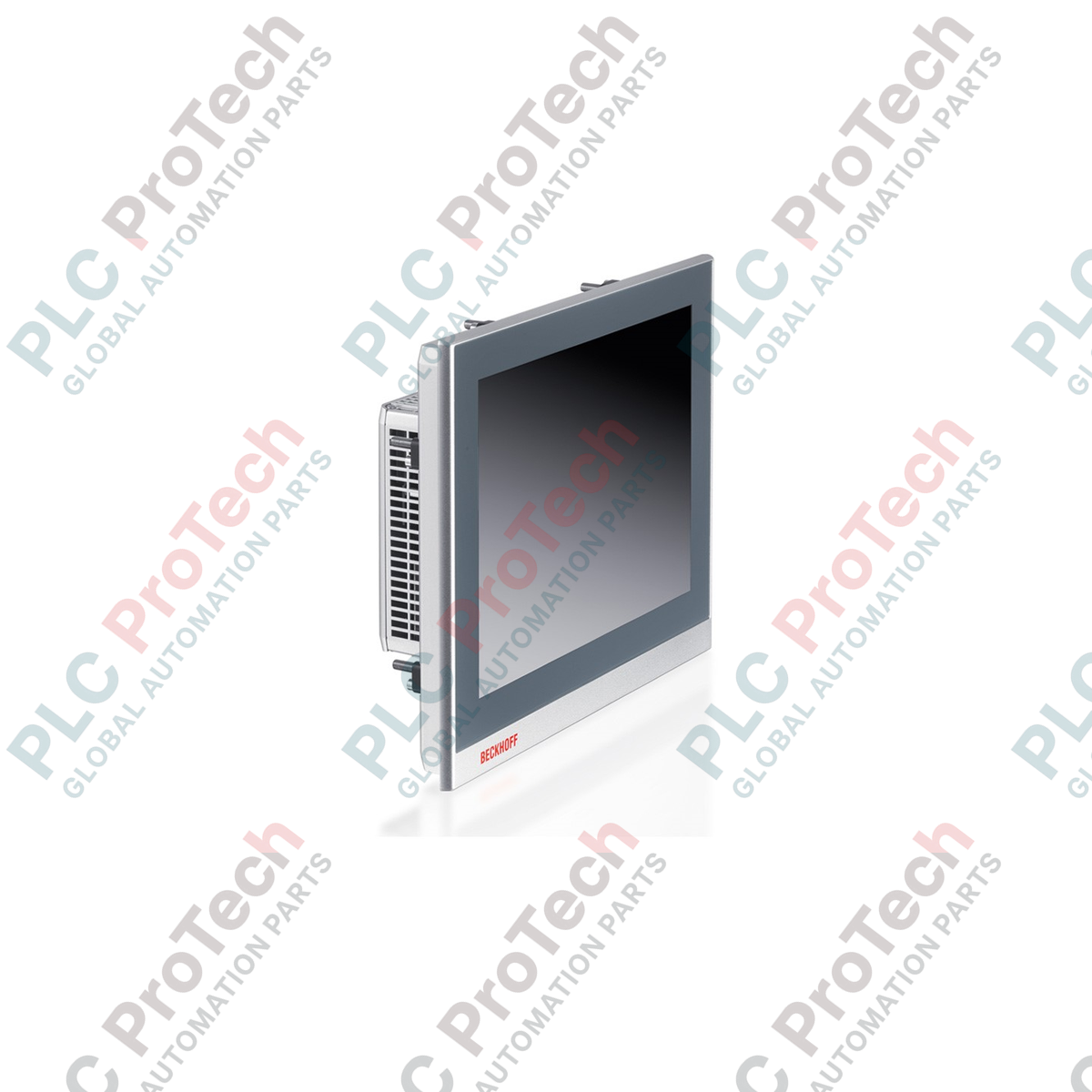

BECKHOFF CP2719-0010 je průmyslový vestavný Panel PC bez ventilátoru, navržený pro vysoce výkonné řídicí a vizualizační úlohy. Toto zařízení s 19palcovým vícedotykovým displejem integruje moderní procesor Intel Atom na kompaktní základní desce formátu 3½ palce. Tato kombinace poskytuje výpočetní platformu schopnou přímo na rozhraní stroje zpracovávat komplexní aplikace PLC a HMI.

Hardwarová architektura je navržena s ohledem na mechanickou odolnost a využívá pasivní chlazení bez ventilátoru, které eliminuje pohyblivé součásti a výrazně prodlužuje intervaly údržby. Přední panel je vybaven hliníkovým rámečkem a povrchem z odolného skla odolného proti poškrábání, takže je vhodný do náročných průmyslových prostředí, kde je běžná přítomnost prachu, vlhkosti nebo fyzický kontakt.

Pro integraci do systémů nabízí BECKHOFF CP2719-0010 flexibilní konektivitu díky dvěma integrovaným gigabitovým ethernetovým rozhraním a několika portům USB. Ukládání dat zajišťují dva vysokorychlostní sloty CFast, které umožňují bezpečné spouštění systému a protokolování dat na polovodičovém úložišti bez rizik spojených s rotujícími pevnými disky.

Funkce

• 19palcová vícedotyková kapacitní obrazovka s rozlišením 1280 x 1024.
• Provoz bez ventilátoru pro minimální údržbu a vysokou provozní spolehlivost.
• Odolná konstrukce předního panelu se stupněm krytí IP65 (zadní strana IP20).
• Dva sloty CFast pro úložiště operačního systému a aplikací na polovodičové bázi.
• Integrovaná dvojice ethernetových připojení 100/1000BASE-T.
• Flexibilní integrace periferií pomocí čtyř zadních portů USB 2.0 a integrovaného předního portu USB.
• Výklopné upínací páky pro snadnou a spolehlivou vestavnou montáž.

Aplikace

• Rozhraní člověk-stroj (HMI) pro CNC stroje a komplexní výrobní linky.
• Lokální řízení strojů a dohledové řízení a sběr dat (SCADA).
• Vizualizace procesů v systémech balení, montáže a manipulace s materiálem.
• Řídicí terminál pro integraci do automatizovaných výrobních prostředí vyžadujících vysoký stupeň krytí IP na přední straně.

Technické specifikace

Pokyny k instalaci

1. Ověřte, že rozměry výřezu v rozvaděči nebo montážním panelu odpovídají fyzickým specifikacím 19palcové jednotky.
2. Před montáží zařízení se ujistěte, že je místo instalace zcela bez napětí.
3. Vložte Panel PC zepředu do výřezu a dbejte na to, aby nedošlo k přiskřípnutí těsnění.
4. Zajistěte jednotku zezadu pomocí integrovaných výsuvných upínacích pák. Pákami utahujte rovnoměrně, aby bylo zajištěno rovnoměrné utěsnění IP65 vůči montážní ploše.
5. Připojte vodič funkčního uzemnění k určené uzemňovací svorce na šasi.
6. Připojte zdroj napájení 24 V DC ke svorkovnici a před zapnutím napájení ověřte správnou polaritu.
7. Vložte nakonfigurovanou kartu CFast obsahující operační systém a běhové prostředí TwinCAT do určeného slotu.

Doporučení pro výměnu a údržbu

Při nahrazování stávající jednotky novou jednotkou BECKHOFF CP2719-0010 vždy zálohujte aktivní řídicí projekt, licenční soubory a konfigurační parametry ze zdrojového paměťového zařízení. Systém zcela vypněte, označte všechny připojené ethernetové a USB komunikační vodiče a před uvolněním zadních upínacích pák odpojte napájecí konektor. Při vkládání karet CFast do náhradní jednotky zajistěte manipulaci v podmínkách bezpečných z hlediska ESD.
