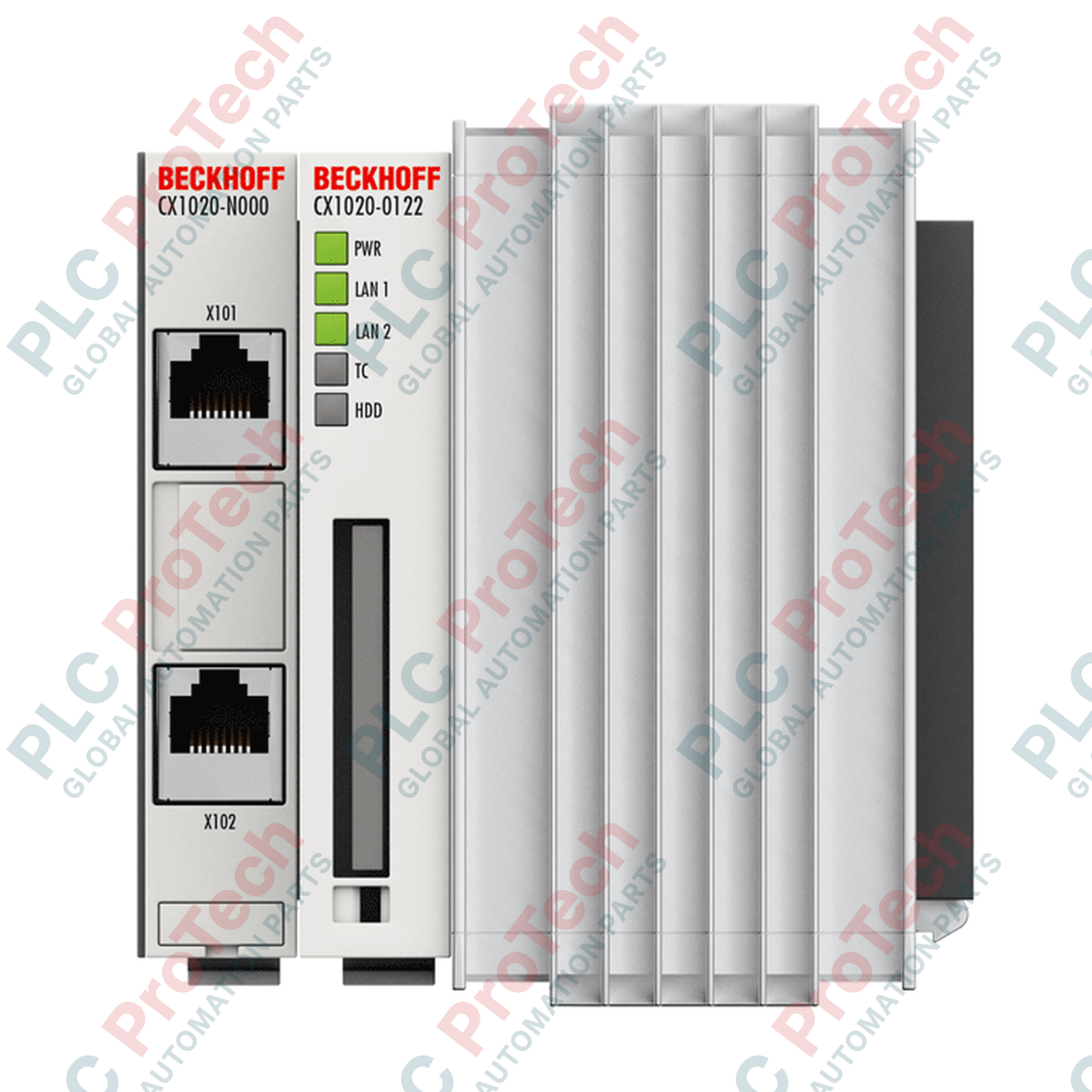

BECKHOFF CX1020-0013 vestavný počítač - modul CPU

Popis

BECKHOFF CX1020-0013 je vysoce výkonný základní modul CPU určený pro modulární řadu Embedded PC CX1020. Tato jednotka, navržená pro náročné aplikace průmyslového řízení, je vybavena energeticky úsporným procesorem Intel Celeron M ULV s taktovací frekvencí 1 GHz. Funguje jako centrální řídicí jednotka v sestavě montované na lištu DIN a zpracovává komplexní PLC programy, úlohy řízení pohybu a místní komunikační protokoly.

Modul BECKHOFF CX1020-0013 jako hlavní výpočetní jednotka systému využívá sousední napájecí modul řady CX1100 k zajištění elektrického napájení a vytvoření rozhraní pro připojení k fyzickým I/O systémům. V závislosti na zvoleném napájecím modulu může CPU komunikovat buď se standardními sběrnicovými terminály (K-bus), nebo s vysokorychlostními terminály EtherCAT (E-bus).

Pro síťovou komunikaci je modul vybaven dvěma ethernetovými porty RJ45 s rychlostí 10/100 Mbit/s, připojenými prostřednictvím interního tříportového přepínače. Tato integrovaná konfigurace přepínače zjednodušuje zapojení sítě tím, že umožňuje řetězové propojení koncových zařízení v topologii linie bez potřeby dalších externích přepínačů. Soubory úložiště a systémové konfigurace se spravují prostřednictvím snadno přístupného slotu Compact Flash, což zajišťuje jednoduchou údržbu a výměnu modulu.

Funkce

• Energeticky úsporný jednojádrový procesor Intel Celeron M ULV s taktovací frekvencí 1 GHz.
• Integrovaný dvouportový ethernetový přepínač RJ45 (10/100 Mbit/s) pro cenově efektivní konfigurace s topologií linie.
• Samostatný slot Compact Flash typu I/II s integrovaným mechanismem vysunutí pro rozšíření úložiště a správu systémových obrazů.
• Interní zálohované hodiny reálného času pro spolehlivé sledování data a času.
• Komplexní diagnostické LED indikátory na předním panelu zobrazující stav napájení, síťovou aktivitu, stav TwinCAT a přístup k paměti flash.
• Modulární systémové rozhraní sběrnice ISA o šířce 16 bitů (PC/104) pro rozšíření systému.

Aplikace

• Centralizované architektury PLC a řízení pohybu v prostředí průmyslové automatizace.
• Řídicí systémy vyžadující interpolaci a plánování trajektorie.
• Řídicí rozvaděče montované na lištu DIN s vysokou hustotou EtherCAT nebo standardními I/O systémy Bus Terminal.
• Uzly distribuovaných systémů vyžadující lokální zpracování a směrování sítě.

Technické specifikace

Pokyny k instalaci

1. Před zahájením jakýchkoli montážních nebo připojovacích prací se ujistěte, že celý systém byl odpojen od elektrického napájení.
2. Namontujte modul na standardní lištu DIN 35 mm (EN 60715) v čistém prostředí bez prachu.
3. Posouvejte modul CPU vodorovně podél lišty DIN, dokud nezapadne a nezarovná se se sousedním napájecím modulem řady CX1100.
4. Vložte kompatibilní předkonfigurovanou kartu Compact Flash s operačním systémem a aplikací runtime do vyhrazeného slotu pro kartu.
5. Zkontrolujte, zda se všechny diagnostické LED během počátečního zapnutí rozsvítí podle očekávání, a ověřte stav připojení k síti a připravenost systému.
