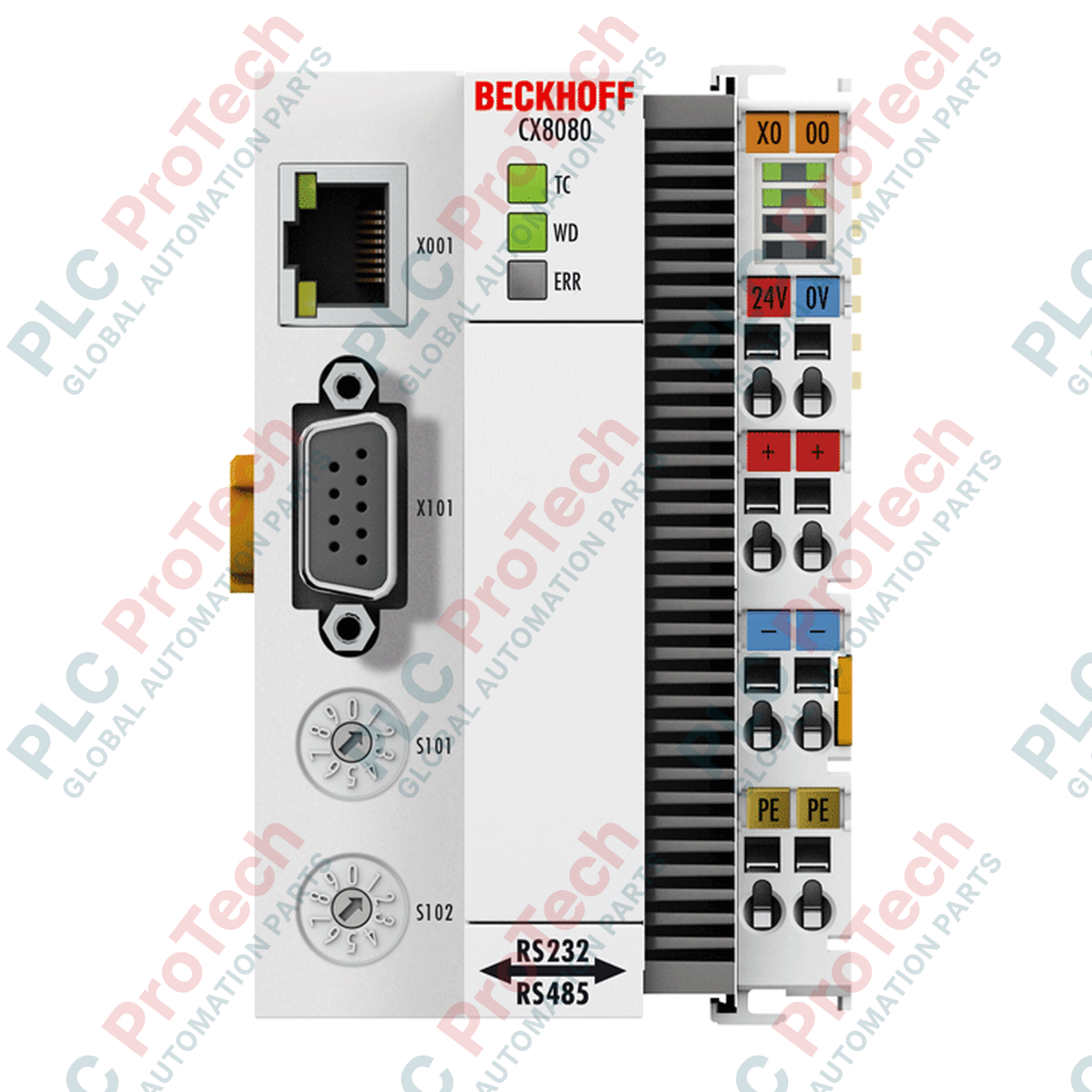

Vestavný počítač BECKHOFF CX8080 s rozhraním RS232/RS485

Popis

BECKHOFF CX8080 je kompaktní vestavný počítač pro montáž na lištu DIN, který patří do řady CX8000. Je vybaven integrovaným sériovým rozhraním podporujícím komunikační protokoly RS232 i RS485 prostřednictvím 9pinového konektoru D-sub. Tento řídicí systém je určen pro decentralizované automatizační úlohy a může fungovat jako samostatný řídicí systém nebo jako protokolová brána ve standardních průmyslových sítích.

Zařízení BECKHOFF CX8080 je vybaveno 32bitovým procesorem ARM9 RISC s frekvencí 400 MHz a poskytuje vyváženou výpočetní platformu pro úlohy PLC. Jednotka obsahuje 64 MB paměti DDR2 a 512MB kartu microSD pro systémový software a uživatelská konfigurační data. Díky kompaktním rozměrům je ideální pro instalaci do rozvaděčů, kde je omezený prostor.

Klíčovou vlastností zařízení BECKHOFF CX8080 je duální rozhraní I/O sběrnice, které automaticky rozpozná a podporuje buď svorky EtherCAT (E-bus), nebo standardní sběrnicové svorky (K-bus). Tato funkce automatického rozpoznání zjednodušuje uvedení do provozu a umožňuje flexibilní přizpůsobení různým uspořádáním snímačů a akčních členů bez ručného výběru hardwaru.

Funkce

• Integrované sériové komunikační rozhraní s režimy RS232 nebo RS485 volitelnými prostřednictvím softwaru.
• Automatická fyzická identifikace I/O podporující sběrnice K-bus (standardní Bus Terminals) i E-bus (EtherCAT Terminals).
• Vestavěná funkce UPS s výdrží 1 sekundu chrání až 1 MB trvalých dat během výpadků napájení.
• Vyjímatelný a vyměnitelný slot pro kartu microSD pro ukládání systémových a uživatelských souborů.
• Vestavěné hodiny reálného času napájené vyměnitelnou baterií za předním servisním krytem.
• Předinstalovaný operační systém Windows Embedded CE 6 s běhovým prostředím PLC TwinCAT 2.

Aplikace

• Integrace starších sériových přístrojů, čteček čárových kódů nebo modemů do moderních řídicích architektur.
• Decentralizované řízení subsystémů pro manipulaci s materiálem, výrobu a automatizaci budov.
• Převod protokolů a funkce brány mezi sériovými protokoly RTU a sítěmi Ethernet.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Před montáží nebo údržbou jednotky se ujistěte, že jsou všechny zdroje elektrického napájení vypnuté.
2. Namontujte CX8080 vodorovně na standardní lištu DIN 35 mm (EN 60715). Nad zařízením i pod ním ponechte dostatečný prostor pro přirozené chlazení prouděním vzduchu.
3. Zajistěte, aby byl konektor rozhraní na pravé straně čistý, a bezpečně vyrovnejte přilehlou svorku E-bus nebo K-bus.
4. Připojte napájecí zdroj 24 V DC k příslušným svorkám a před zapnutím ověřte správnou polaritu.
5. Sériové a síťové kabely připojujte pomocí stíněné kroucené dvojlinky, abyste minimalizovali citlivost na elektromagnetické rušení.

Doporučení pro výměnu

Při výměně jednotky BECKHOFF CX8080 vždy zaznamenejte konfigurační parametry a před odstraněním hardwaru zálohujte všechny cílové soubory uložené na kartě microSD. Zajistěte, aby náhradní jednotka používala odpovídající běhové prostředí TwinCAT 2, aby byla zachována kompatibilita aplikace a mapování komunikačních parametrů s externími sériovými systémy.
