BECKHOFF EK1300 spojka EtherCAT P

SKU EK1300

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EK1300
Country of origin:Germany
Product Type: Spojky EtherCAT P
Payment: T/T, Western Union
Weight: 5000g
Dimensions: 44 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Popis

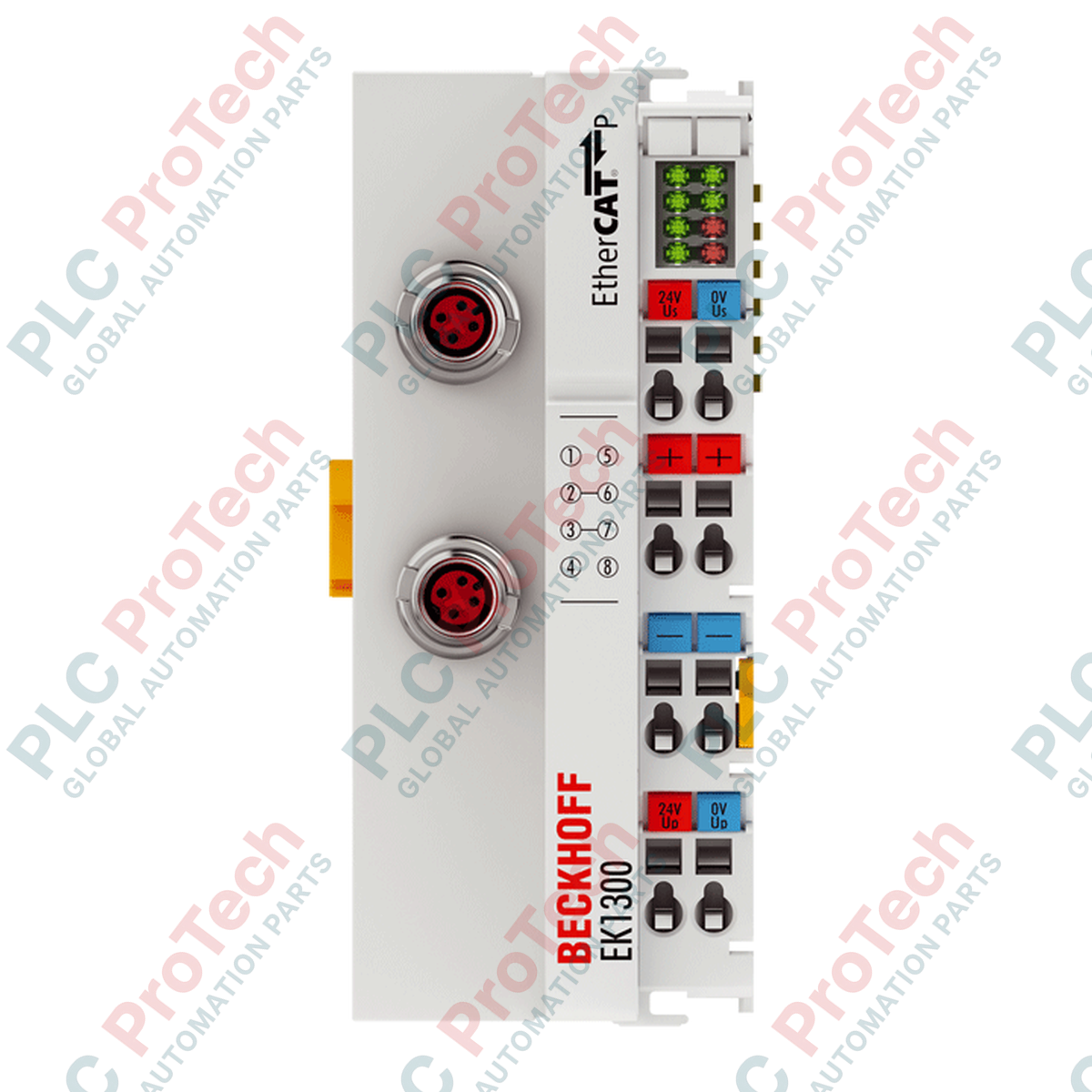

BECKHOFF EK1300 je dedikovaná spojka EtherCAT P určená k přímé integraci standardních svorek EtherCAT (řada ELxxxx) do sítí EtherCAT P 100BASE-TX. EtherCAT P kombinuje ultrarychlou komunikaci EtherCAT se dvěma nezávislými, elektricky oddělenými napájecími zdroji 24 V DC - napájením systému a senzorů (US) a napájením periferií/akčních členů (UP) - v jediném standardním čtyřvodičovém ethernetovém kabelu.

BECKHOFF EK1300 je umístěn v kompaktní konstrukci svorky a je vybaven připojeními M8 s kódováním P, která zabraňují nesprávnému zapojení v provozu. Spojka vytváří požadovaný provozní proud E-bus z přiváděného napájecího napětí systému, což umožňuje komunikaci se všemi připojenými standardními svorkami EtherCAT na svorkovnicové liště.

Vlastnosti

Bezproblémové připojení standardních svorek EtherCAT IP20 ELxxxx k sítím EtherCAT P
Dvě rozhraní M8 s kódováním P pro připojení vstupní sítě a její pokračování
Integrovaný přenos napájení systému/senzorů (US) a periferií/akčních členů (UP)
Vysoce účinný interní napájecí zdroj E-bus s proudem až 2000 mA pro navazující svorky
Integrované diagnostické a stavové LED pro rychlé řešení problémů přímo v provozu
Kompaktní montáž na lištu DIN s mechanickým bočním propojením svorek vedle sebe pomocí drážky a klíče

Aplikace

Decentralizované řídicí architektury vyžadující bezproblémovou integraci svorkovnicových sestav IP20
Jednokabelové sítě strojů a senzorů-akčních členů
Sítě distribuce napájení a komunikace využívající infrastrukturu EtherCAT P

Technické specifikace

Parametr	Specifikace
Výrobce	BECKHOFF
Model	EK1300
Typ výrobku	Vazební člen EtherCAT P
Úloha v systému	Připojení terminálů EtherCAT (ELxxxx) k sítím EtherCAT P 100BASE-TX
Přenosové médium dat	Stíněný kabel EtherCAT P
Rozhraní sběrnice	2 x zásuvka M8, stíněná, šroubovací, s kódováním P
Napájení	Z EtherCAT P (24 V DC pro US a UP)
Celkový proud	Max. 3 A na US a UP
Proudový odběr z US	40 mA + (součet proudu E-busu / 4)
Proudový odběr z UP	Typ. 4 mA
Napájecí proud E-busu	2000 mA
Jmenovitý proud na port	Max. 3 A na US a UP
Elektrická izolace	500 V (napájecí kontakt / napájecí napětí / Ethernet)
Provozní teplota	0 až +55 degC
Skladovací teplota	-25 až +85 degC
Stupeň krytí	IP20
Montážní poloha	Proměnná
Materiál krytu	Polykarbonát
Montáž	Lišta DIN 35 mm (EN 60715) se zámkem
Rozměry (Š x V x H)	44 mm x 100 mm x 68 mm

Pokyny k instalaci

Před montáží, zapojováním nebo konfigurací systému zajistěte, aby celé elektrické zařízení bylo odpojeno od napětí.
Namontujte BECKHOFF EK1300 na standardní lištu DIN 35 mm (EN 60715), dokud integrovaný zajišťovací mechanismus bezpečně nezapadne.
Nasuňte standardní terminály EtherCAT řady ELxxxx na lištu vedle vazebního členu a použijte dvojitý systém drážky a pera pro bezpečné mechanické a elektrické spojení E-busu.
Připojte přívodní kabel EtherCAT P k určené zásuvce M8 s kódováním P a utažením šroubového konektoru zajistěte připojení stínění.
Ověřte, že součet proudových odběrů všech navazujících terminálů nepřekračuje maximální napájecí proud E-busu 2000 mA.

Shoda a certifikace

CE
UL

FAQ

Jaká je hlavní funkce zařízení BECKHOFF EK1300?

BECKHOFF EK1300 je určen k připojení standardních EtherCAT terminálů IP20 (řada ELxxxx) k síti EtherCAT P 100BASE-TX a zajišťuje komunikaci i napájení prostřednictvím jediného kabelového rozhraní.

Jaké konektorové rozhraní používá BECKHOFF EK1300?

BECKHOFF EK1300 používá dvě stíněné šroubovací zásuvky M8 s kódováním P, které zajišťují bezpečný přenos příchozích signálů EtherCAT P i pokračování sítě.

Jaký proud může BECKHOFF EK1300 dodávat připojeným terminálům?

BECKHOFF EK1300 poskytuje připojenému řetězci terminálů E-bus proud až 2000 mA.

Jaké jsou požadavky na napájení zařízení BECKHOFF EK1300?

BECKHOFF EK1300 je napájen přímo z vedení EtherCAT P a využívá stejnosměrné napětí 24 V pro napájení US (systém/senzor) i UP (periferie/akční člen), přičemž maximální proud je 3 A pro každou napájecí větev.

Jaký stupeň krytí má BECKHOFF EK1300?

BECKHOFF EK1300 má stupeň krytí IP20 a je určen k instalaci do rozvaděče na standardní 35mm lišty DIN.
