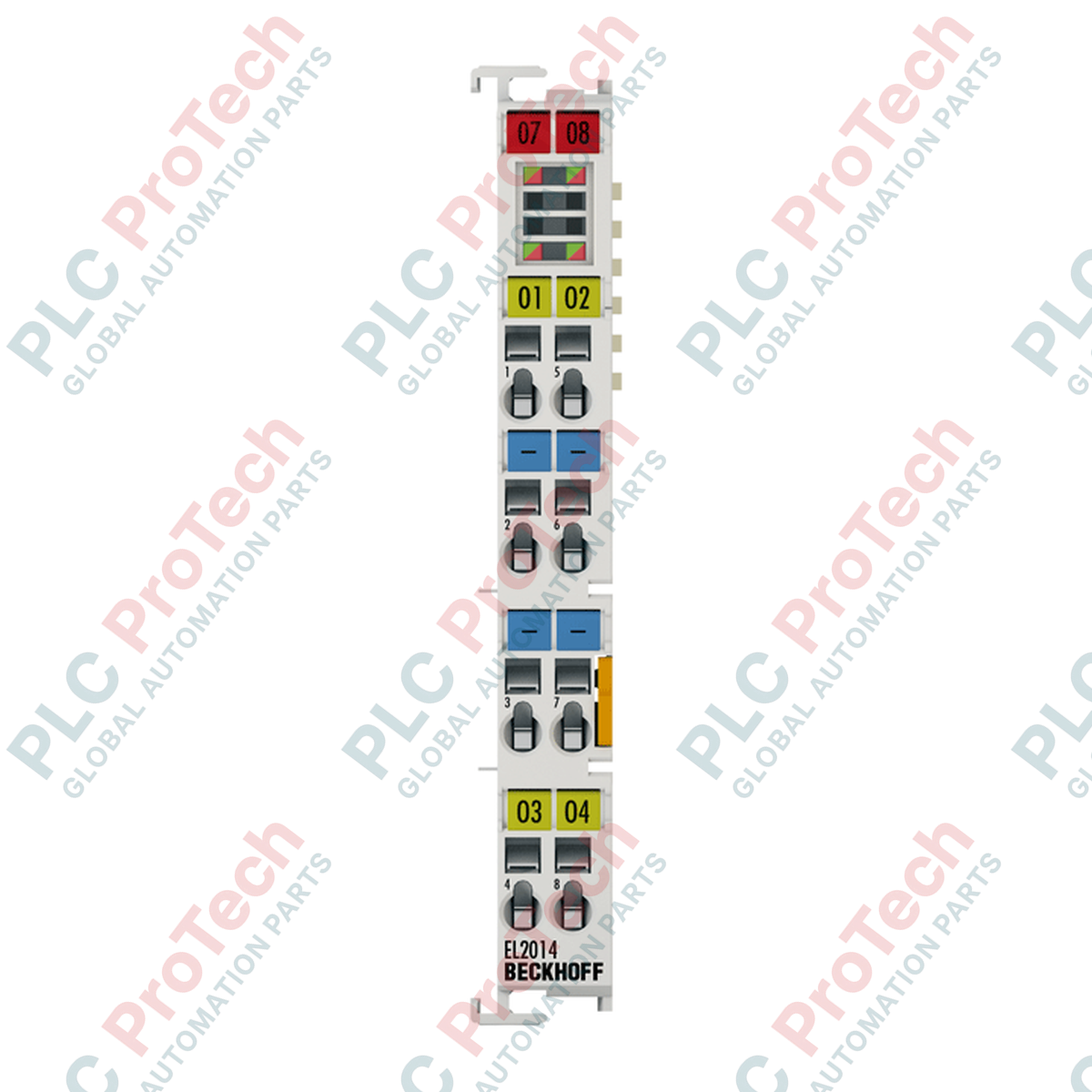

BECKHOFF EL2014 EtherCAT terminál

SKU EL2014

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL2014
Origin Germany
Product Type: Terminály EtherCAT
Payment: T/T, Western Union
Weight: 0.07 kg
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF EL2014 je čtyřkanálový terminál s digitálními výstupy určený pro systém I/O EtherCAT. Vysílá binární řídicí signály 24 V DC k akčním členům na úrovni pole s maximálním výstupním proudem 0,5 A na kanál. Díky integrovanému elektronickému diagnostickému systému tento terminál zajišťuje vysokou dostupnost systému průběžným monitorováním provozních parametrů a stavu.

Díky 2vodičové technologii připojení umožňuje BECKHOFF EL2014 přímé připojení akčních členů bez nutnosti dalšího externího rozvodu potenciálu. Akční členy, jako jsou elektromagnetické ventily, stykače a signalizační lampy, lze zapojit přímo, což optimalizuje prostor v rozvaděči a zjednodušuje celkovou architekturu systému.

Funkce

Čtyři digitální výstupní kanály pro 24V DC akční členy v terénu
2vodičová technologie připojení pro přímé zapojení akčních členů
Výstupy odolné proti zkratu s ochranou proti přepólování
Komplexní diagnostika jednotlivých kanálů včetně přehřátí, PowerFail a zkratu
Diagnostická komunikace integrovaná přímo do procesních dat (20bitový diagnostický obraz)
Lokální stavové a diagnostické LED pro rychlé ověření fyzického stavu
Elektrické oddělení 500 V mezi interní sběrnicí E-bus a potenciálem pole

Použití

Řízení odporových, indukčních a žárovkových zátěží v automatizovaných strojích
Řízení elektromagnetických ventilů a stykačů s integrovaným monitorováním poruch
Distribuované průmyslové řídicí systémy vyžadující lokální diagnostické pokrytí
Aplikace v prostředí s nebezpečím výbuchu vyžadující certifikované jiskrově bezpečné přilehlé zařízení

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Model	EL2014
Typ produktu	Terminál EtherCAT (digitální výstup)
Počet výstupů	4
Technologie připojení	2vodičové

Elektrické údaje

Parametr	Specifikace
Jmenovité napětí	24 V DC (-15 % / +20 %)
Typ zátěže	Odporová, indukční, žárovková zátěž
Max. výstupní proud	0,5 A (odolné proti zkratu) na kanál
Zkratový proud	typ. < 1 A
Ochrana proti přepólování	Ano
Energie při rozpojení	< 150 mJ/kanál
Spotřeba proudu (E-bus)	typ. 60 mA
Spotřeba proudu (výkonové kontakty)	typ. 15 mA + zátěž
Proudové zatížení výkonových kontaktů	Imax: 10 A
Elektrické oddělení	500 V (E-bus / potenciál pole)

Výkon a diagnostika

Parametr	Specifikace
Spínací časy	typ. TON: 50 μs, typ. TOFF: 100 μs
Šířka bitů procesního obrazu	4bitový výstup, 20bitová diagnostika
Diagnostické parametry	Nad teplota, výpadek napájení, zkrat (pro každý kanál)
Indikace diagnostiky	Procesní data a místní diagnostické LED
Konfigurace	Prostřednictvím nástroje TwinCAT System Manager

Mechanické a environmentální vlastnosti

Parametr	Specifikace
Rozměry (Š x V x H)	12 mm x 100 mm x 68 mm
Hmotnost	přibližně 70 g
Odpojitelné zapojení	Ano (kompatibilní se svorkami ESxxxx)
Typ montáže	35mm lišta DIN (EN 60715) se zámkem
Montáž vedle sebe	Připojení pomocí dvojité drážky a klíče
Typy vodičů	Plné, lankové vodiče a vodiče s dutinkou
Průřez vodiče (plný vodič)	0,08...2,5 mm² (AWG 28...14)
Průřez vodiče (lanko)	0,25...2,5 mm² (AWG 28...14)
Průřez vodiče (s dutinkou)	0,14...1,5 mm² (AWG 26...16)
Délka odizolování	8...9 mm
Provozní teplota	0 až +55 °C
Skladovací teplota	-25 až +85 °C
Relativní vlhkost	95 %, nekondenzující
Odolnost proti vibracím / rázům	Splňuje EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení / emise EMC	Splňuje EN 61000-6-2 / EN 61000-6-4
Stupeň krytí	IP20

Shoda a certifikace

Parametr	Specifikace
Schválení / označení	CE, ATEX, IECEx, cFMus
Certifikace ATEX	II 3 G Ex nA IIC T4 Gc
Certifikace IECEx	Ex nA IIC T4 Gc, Ex tc IIIC T135 °C Dc
Certifikace cFMus	Třída I, oddíl 2, skupiny A, B, C, D; třída I, zóna 2, AEx ec IIC T4 Gc

Pokyny k instalaci

Před zahájením instalace, zapojování nebo demontáže se ujistěte, že všechny elektrické napájecí zdroje jsou zcela odpojené od napětí a zajištěné proti opětovnému zapnutí.
Namontujte terminál na standardní 35mm lištu DIN podle EN 60715 a zajistěte bezpečné zapadnutí zajišťovacího mechanismu.
Vyrovnejte a spojte sousední svorky vedle sebe pomocí systému dvojité drážky a klíče, aby byla zajištěna kontinuita sběrnice E-bus a napájecích kontaktů.
Odizolujte vodiče na straně technologie na doporučenou délku 8 až 9 mm. Pomocí běžného šroubováku ovládejte pružinovou svorku a vložte vodiče.
Před přivedením napětí na napájecí kontakty na straně technologie zkontrolujte pevné připojení všech vodičů a zajistěte správné přiřazení dvouvodičových výstupů.
Inicializujte a nakonfigurujte terminál v nástroji TwinCAT System Manager pro mapování diagnostických a výstupních procesních proměnných.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EL2014 terminal?

The BECKHOFF EL2014 is a 4-channel digital output terminal designed to control 24 V DC actuators such as solenoid valves, contactors, and indicator lamps, with a maximum current rating of 0.5 A per channel.

What diagnostics are supported by the BECKHOFF EL2014?

The BECKHOFF EL2014 provides comprehensive, channel-specific diagnostics for short circuit, overtemperature, and PowerFail conditions, reporting status both via local LEDs and directly through the 20-bit process image.

What wiring connection technology does the BECKHOFF EL2014 use?

The BECKHOFF EL2014 utilizes 2-wire connection technology, allowing actuators to be connected directly to the terminal's spring-actuated terminal points without additional distribution blocks.

Is the BECKHOFF EL2014 certified for use in hazardous areas?

Yes, the BECKHOFF EL2014 holds multiple hazardous area approvals, including ATEX (II 3 G Ex nA IIC T4 Gc), IECEx, and cFMus (Class I, Division 2).

Can the BECKHOFF EL2014 handle inductive loads?

Yes, the BECKHOFF EL2014 is rated to switch ohmic, inductive, and lamp loads, and features an integrated breaking energy tolerance of less than 150 mJ per channel.
