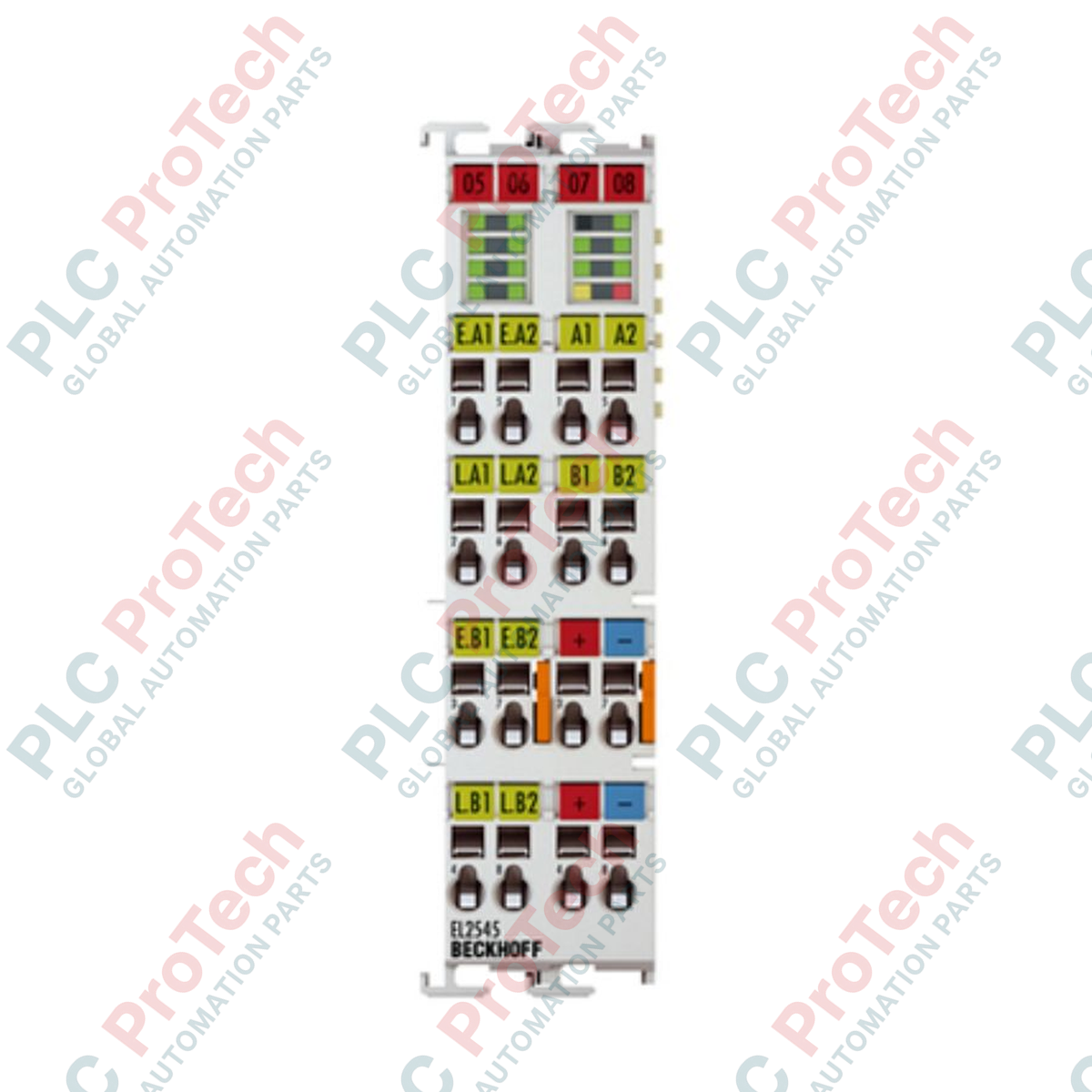

Beckhoff EL2545 EtherCAT Terminal, 2kanálový proudový terminál s pulzně šířkovou modulací

Popis

Modul Beckhoff EL2545, který je přímo integrován do architektury I/O EtherCAT, je vysoce přesná 2kanálová proudová svorka s řízením šířky pulzu, navržená pro dynamické řízení indukčních zátěží až do 50 V DC. S výstupním proudem ±3,5 A na kanál obsahuje tato svorka integrovanou zpětnou vazbu LVDT (lineární diferenciální transformátor s proměnnou polohou), která umožňuje pokročilé řízení proudu v uzavřené smyčce. Modul pracuje s výchozí frekvencí hodin PWM 32 kHz a 12bitovým rozlišením, čímž zajišťuje stabilní regulaci proudu bez zvlnění pro proporcionální ventily, malé stejnosměrné motory a specializované hydraulické nebo pneumatické aktuátory. Díky plné ochraně proti zkratu, ochraně proti tepelnému přetížení a podpoře distribuovaných hodin EtherCAT je vysoce spolehlivý při náročných polohovacích úlohách.

Klíčové vlastnosti

• Výkon dvou kanálů: Dva nezávisle říditelné kanály PWM s výstupy push-pull.
• Výstupy řízené proudem: Přesné řízení s pracovním faktorem v rozsahu 0 % až 100 % při vysokém 12bitovém rozlišení.
• Zpětná vazba rozhraní LVDT: Podporuje sledování polohy v reálném čase a lepší detekci chyb u systémů proporcionálních aktuátorů.
• Distribuované hodiny (DC): Synchronizace na úrovni hardwaru umožňuje časové sladění s přesností na mikrosekundy v celém segmentu EtherCAT.
• Robustní elektrická ochrana: Plně odolné proti zkratu, s integrovanou ochranou proti tepelnému přetížení a přepólování.
• Integrace sběrnice E-Bus: Odebírá typický proud 180 mA přímo ze sběrnice E-Bus, čímž snižuje složitost externí kabeláže.

Průmyslové aplikace

• Řízení proporcionálních ventilů: Vysoce přesné dodávání proudu pro hydraulické směrové a tlakové regulační ventily.
• Pneumatické polohovací systémy: Regulace v uzavřené smyčce využívající zpětnou vazbu LVDT pro dynamické nastavování zdvihu válce.
• Přesné řízení stejnosměrných motorů: Přímé ovládání nízkonapěťových stejnosměrných motorů vyžadující přísné omezení točivého momentu a proudu.
• Automatizace zkušebních stolic: Dynamická simulace zátěže a testování mikroaktuátorů ve výzkumných a vývojových zařízeních.

Technické specifikace

Poznatky z terénního inženýrství a integrace

Alternativní modely a kompatibilita

Terminál EtherCAT EL2545 je standardně zaměnitelný s verzí ES2545, která nabízí zásuvná připojení vodičů pro snazší výměnu při údržbě v aplikacích s vysokými vibracemi. Přímá kompatibilita firmwaru je zachována ve všech moderních systémech TwinCAT 2 a TwinCAT 3. Do konfigurace řídicí jednotky importujte odpovídající soubor XML s popisem zařízení (ESI), aby bylo správně namapováno 48bitové procesní zobrazení (2 x 16bitová procesní data, 2 x 8bitová řídicí stavová slova).

Úskalí aplikace a technické poznámky

Při používání svorky na maximální výstupní kapacitu (přibližně ±3,5 A na kanál) je zásadní sledovat teplotní profil rozvaděče. Při montáži vedle modulů s vysokým rozptylem tepla zajistěte dostatečné tepelné rozestupy. Upozorňujeme, že připojená zátěž musí být vysoce induktivní (> 1 mH); pokus o řízení čistě odporových zátěží při nízkých pracovních poměrech může vést k nestabilním krokům regulační smyčky proudu a varovným poruchám prahové hodnoty proudu v diagnostické vyrovnávací paměti TwinCAT.

Podrobnosti o uvedení do provozu a kalibraci

Protože EL2545 používá snímače LVDT pro zpětnou vazbu polohy, platí standardní pravidla pro vedení analogových signálů. Vedení signálů zpětné vazby LVDT udržujte zcela oddělené od vysokovýkonových vedení PWM 32 kHz, abyste zabránili přeslechům a pronikání vysokofrekvenčního EMI. Pro vedení zpětné vazby vždy používejte stíněné kroucené páry a stínění uzemněte přímo na zemnicí svorce sběrnice lišty DIN bezprostředně před pozicí pro zasunutí modulu.
