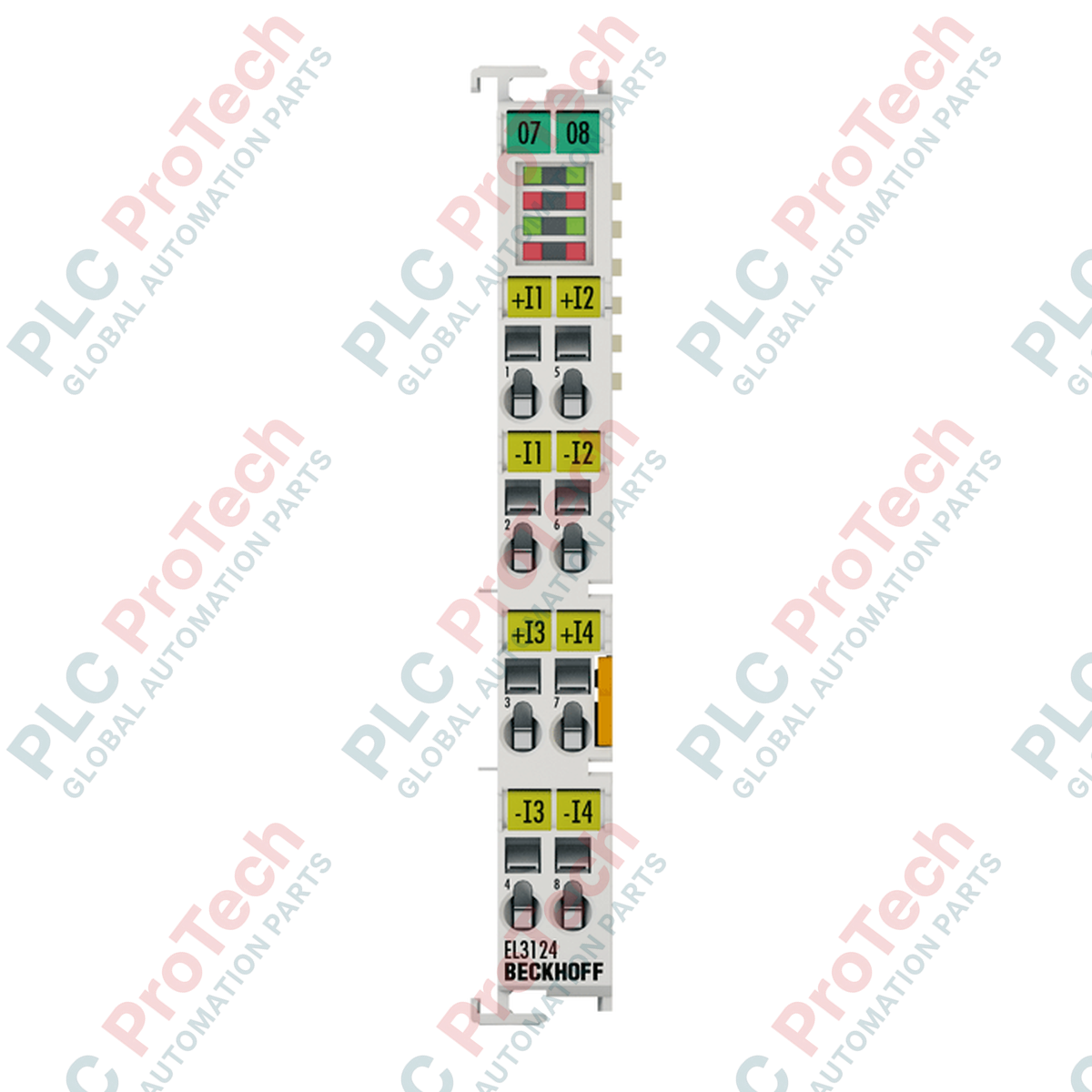

BECKHOFF EL3124 EtherCAT terminál

SKU EL3124

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3124
Origin Germany
Product Type: Terminály EtherCAT
Payment: T/T, Western Union
Weight: 0.06 kg
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

BECKHOFF EL3124 je terminál EtherCAT se 4 kanály pro analogové měření proudu v rozsahu 4 až 20 mA s 16bitovým rozlišením. Tento terminál, navržený pro integraci do průmyslových automatizačních sítí EtherCAT, zpracovává diferenciální vstupní signály a poskytuje přesný sběr procesních dat pro aplikace řízení strojů a výrobních zařízení.

Zařízení v kompaktním terminálovém bloku podporuje distribuované hodiny pro časově synchronizovaný sběr dat a zahrnuje aktivovatelné filtry FIR a IIR spolu s integrovaným monitorováním mezních hodnot. Napájení interní elektroniky je zajištěno prostřednictvím E-busu, zatímco signálová připojení využívají pružinovou technologii zapojení pro bezpečné upevnění vodičů.

Vlastnosti

Čtyři diferenciální analogové vstupní kanály podporující proudové signály 4 až 20 mA
16bitové rozlišení včetně znaménka pro vysoce přesná měření
Podpora distribuovaných hodin pro časově synchronizovaný sběr dat v celé síti
Aktivovatelné filtry FIR a IIR pro nastavitelné zpracování signálu
Integrované monitorování mezních hodnot pro detekci prahů
Volitelné standardní a kompaktní konfigurace procesního obrazu
Napájení je vedeno prostřednictvím E-busu, takže pro interní logiku není vyžadováno externí napájení terminálu

Použití

Propojení průmyslových analogových senzorů a monitorování procesních veličin
Přesný sběr dat z proudových smyček v systémech průmyslové automatizace
Synchronizovaná vícekanálová měřicí uspořádání vyžadující distribuované hodiny

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	BECKHOFF
Přesný model	EL3124
Typ produktu	Terminál EtherCAT
Počet vstupů	4 (diferenciální)
Typ signálu	Proud, 4 až 20 mA

Elektrický

Parametr	Specifikace
Napájení	Prostřednictvím E-busu
Spotřeba proudu E-busu	Typ. 130 mA
Spotřeba proudu napájecích kontaktů	- (nepoužito)
Proudové zatížení napájecích kontaktů	Imax: 10 A
Elektrická izolace	500 V (E-bus / signální napětí)
Vnitřní odpor	Typ. 85 ohmů + napětí diody
Surge Voltage Resistance	35 V DC

Odolnost proti přepětí

Parametr	Specifikace
35 V DC	Signál a výkon
Rozlišení	16 bitů (včetně znaménka)
Chyba měření	< ±0,3 % (vztaženo k hodnotě plného rozsahu)
Doba převodu	~ 100 mikrosekund
Mezní frekvence vstupního filtru	5 kHz
Napětí v souhlasném režimu UCM	Max. 10 V
Šířka v procesním obrazu	Vstupy: 16 bajtů

Distribuované hodiny

Parametr	Specifikace
Ano	Připojení a mechanické vlastnosti
Technologie připojení	Ovládání pružiny šroubovákem (zásuvné zapojení pro svorky ESxxxx)
Průřez připojení plný / lankový vodič	0,08 až 2,5 mm² (AWG 28 až 14)
Průřez připojení s dutinkou	0,14 až 1,5 mm² (AWG 26 až 16)
Délka odizolování	8 až 9 mm
Rozměry (Š × V × H)	12 mm × 100 mm × 68 mm
Čistá hmotnost přibližně 60 g	Polykarbonát
Montáž	Na 35mm lištu DIN vyhovující normě EN 60715 se zámkem

Prostředí

Parametr	Specifikace
Provozní teplota	-25 až +60 °C
Skladovací teplota	-40 až +85 °C
Relativní vlhkost	95 %, bez kondenzace
Stupeň krytí	IP20
Odolnost proti vibracím / rázům	Splňuje EN 60068-2-6 / EN 60068-2-27
Odolnost proti rušení / emise EMC	Splňuje EN 61000-6-2 / EN 61000-6-4

Pokyny k instalaci

Před prováděním jakýchkoli mechanických nebo elektrických prací se ujistěte, že veškeré systémové napájení i napájení v poli jsou vypnuté a zajištěné proti opětovnému zapnutí.
Zkontrolujte kryt svorky a pružinové kontakty, zda nevykazují známky poškození při přepravě nebo znečištění.
Namontujte svorku na 35mm lištu DIN (EN 60715) tak, že ji bezpečně zacvaknete vedle stávajících svorek EtherCAT pomocí dvojité drážky a zámkového spojení.
Připojte snímače v poli k příslušným připojovacím svorkám pomocí plných, lankových nebo dutinkových vodičů odizolovaných v délce 8 až 9 mm. K ovládání pružinového mechanismu použijte vhodný šroubovák.
Ověřte, že připojení sběrnice E-bus správně zapadají do sousedních zařízení, aby byla zajištěna datová komunikace a nepřerušené napájení interní logiky.
Napájení obnovte až po ověření neporušenosti veškeré kabeláže, polarity signálů a síťových připojení.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the channel count and signal type of the BECKHOFF EL3124?

The BECKHOFF EL3124 features 4 differential analog input channels configured for 4 to 20 mA current signals.

How is the BECKHOFF EL3124 powered?

The BECKHOFF EL3124 receives its internal electronic power supply via the E-bus, requiring no separate power contact supply for logic operation.

Does the BECKHOFF EL3124 support distributed clocks?

Yes, the BECKHOFF EL3124 supports distributed clocks to enable time-synchronized data acquisition across an EtherCAT network.

What is the resolution of the BECKHOFF EL3124 analog inputs?

The BECKHOFF EL3124 provides a 16-bit resolution including sign for high-accuracy current measurements.

How are conductors connected to the BECKHOFF EL3124?

Conductors are connected to the BECKHOFF EL3124 using spring actuation via a screwdriver, supporting solid, stranded, and ferruled wire types.
