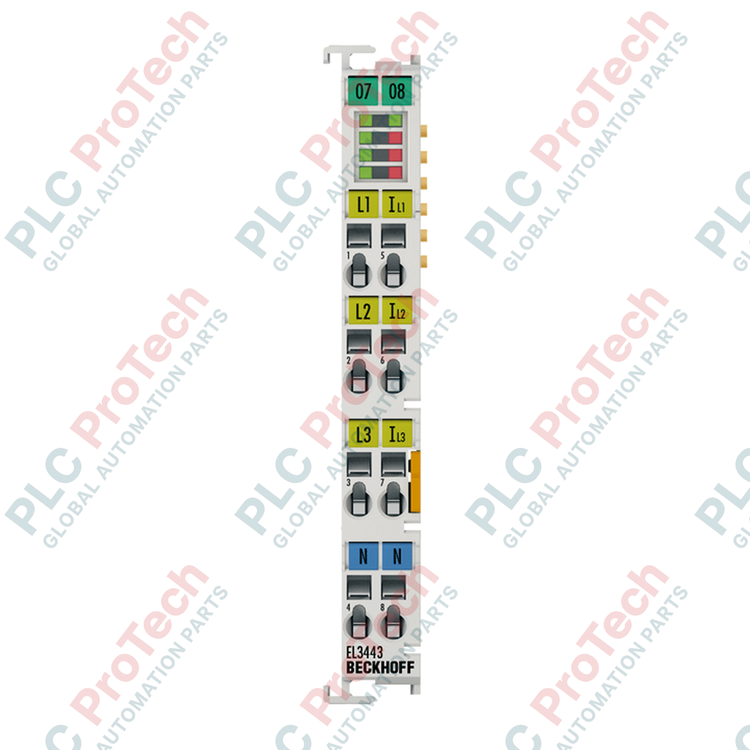

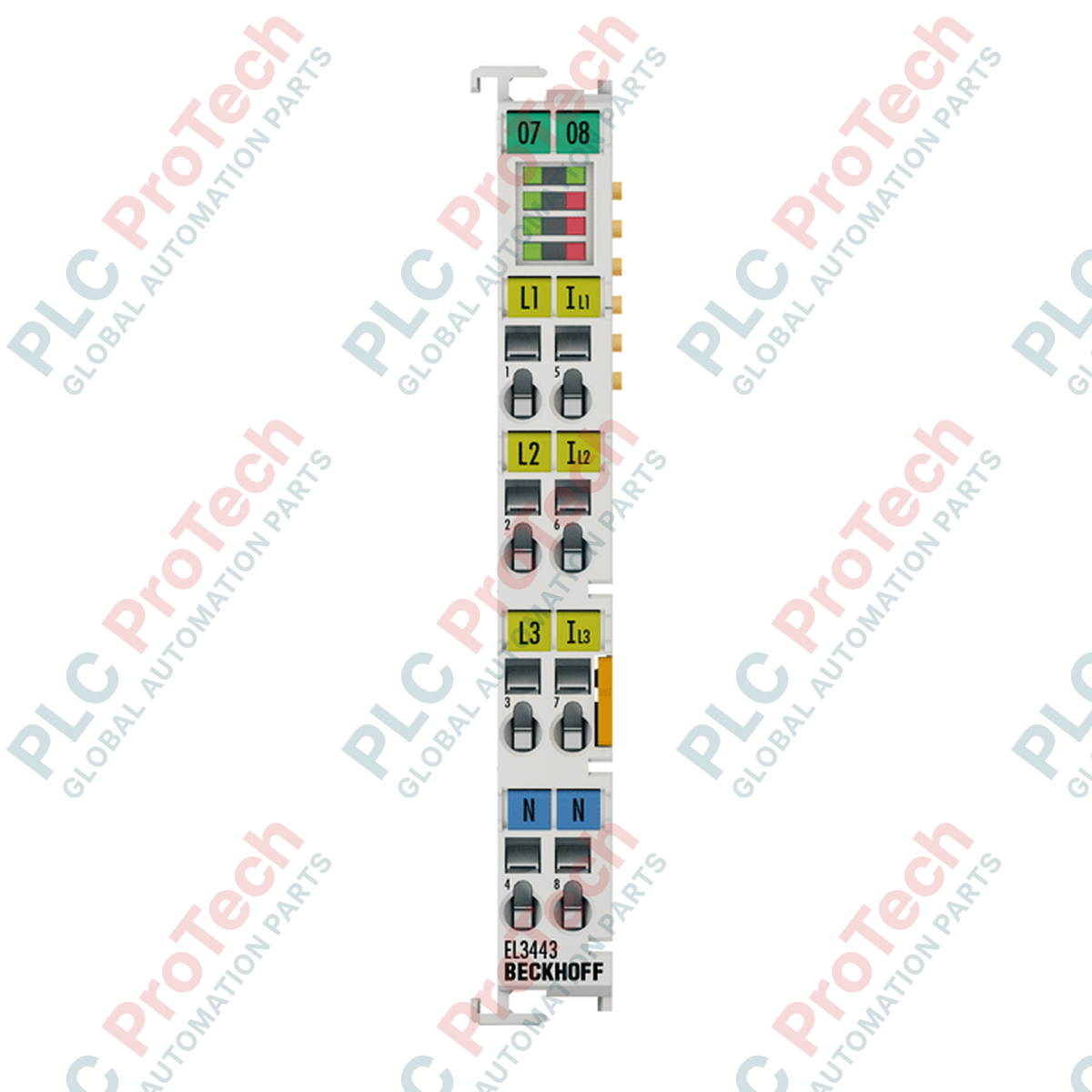

BECKHOFF EL3443 EtherCAT terminál pro měření elektrické energie

Popis

BECKHOFF EL3443 je tříkanálová analogová vstupní svorka EtherCAT optimalizovaná pro přesné třífázové měření výkonu a analýzu sítě. Umožňuje přímé měření napětí až do 480 V AC/DC a proudu až do 1 A AC/DC nebo měření prostřednictvím měřicích transformátorů a poskytuje přesné získávání dat s rozlišením 24 bitů. Tato svorka slouží jako komplexní nástroj pro monitorování spotřeby energie, výpočet ukazatelů elektrických veličin a posouzení celkové kvality elektrické sítě.

Kromě základního měření proudu a napětí vypočítává BECKHOFF EL3443 činný, jalový a zdánlivý výkon i činnou, jalovou a zdánlivou energii. Mezi další diagnostické hodnoty patří fázový úhel (cos φ), frekvence, celkové harmonické zkreslení (THD) a jednotlivé harmonické až do 40. harmonické. Tyto integrované funkce umožňují kompletní sledování sítě a zátěže bez potřeby pomocných měřicích přístrojů.

Pro zajištění bezpečnosti systému a integrity komunikace má svorka elektrické oddělení 2500 V mezi měřicími obvody na straně pole a interní sběrnicí E-bus. Integrované monitorovací funkce zahrnují sled fází, výpadek fáze, nesymetrii fází a konfigurovatelné prahové hodnoty podpětí nebo přepětí. K dispozici je také přesná detekce průchodu napětí nulou pro aplikace vyžadující přesnou synchronizaci.

Vlastnosti

• Třífázové měření výkonu v průmyslových sítích AC a DC
• Přímé měření napětí až do 480 V AC ve 3 fázích (fázové napětí až 277 V AC nebo 240 V DC)
• Měření proudu až do 1 A AC/DC, optimalizované pro standardní proudové transformátory
• Vysoce rozlišený 24bitový převod analogového signálu na digitální
• Výpočet činného, jalového a zdánlivého výkonu/energie, THD a harmonických až do 40. řádu
• Integrované diagnostické monitorování výpadku fáze, sledu fází, nesymetrie a podpětí či přepětí
• Vysoce přesná detekce průchodu nulou napěťových signálů
• Elektrické oddělení 2500 V pro ochranu následných zařízení EtherCAT

Použití

• Průmyslový energetický management a systémy podružného měření
• Monitorování kvality sítě a analýza harmonických v průmyslových závodech
• Monitorování stavu a analýza zatížení elektrických pohonů a motorů
• Profilování výkonu a optimalizace omezení špiček v automatizačních sítích

Technické specifikace

Obecné údaje

Elektrické údaje

Komunikace a napájení

Mechanické údaje a připojení

Prostředí

Pokyny k instalaci

1. Před montáží, zapojováním nebo konfigurací systému zajistěte úplné odpojení napětí v celé průmyslové rozváděčové skříni.
2. Před montáží zkontrolujte kryt BECKHOFF EL3443 a pružinové svorky, zda nejsou viditelně poškozené.
3. Namontujte terminál na standardní 35mm lištu DIN (EN 60715) zacvaknutím na místo, dokud se bezpečně neaktivuje zajišťovací mechanismus.
4. Zajistěte správné zarovnání vedle sebe, aby byly vytvořeny spolehlivé kontakty E-bus a napájecí kontakty se sousedními EtherCAT terminály.
5. Připojte vodiče napěťových a proudových transformátorů k určeným pružinovým svorkám a pečlivě dodržte konfiguraci fází L1, L2 a L3.
6. Před spuštěním systému nakonfigurujte parametry terminálu (například nastavení převodového poměru transformátoru a limity monitorování) v prostředí TwinCAT System Manager.
